如何使用模拟量转485模块

如何使用模拟量转485模块

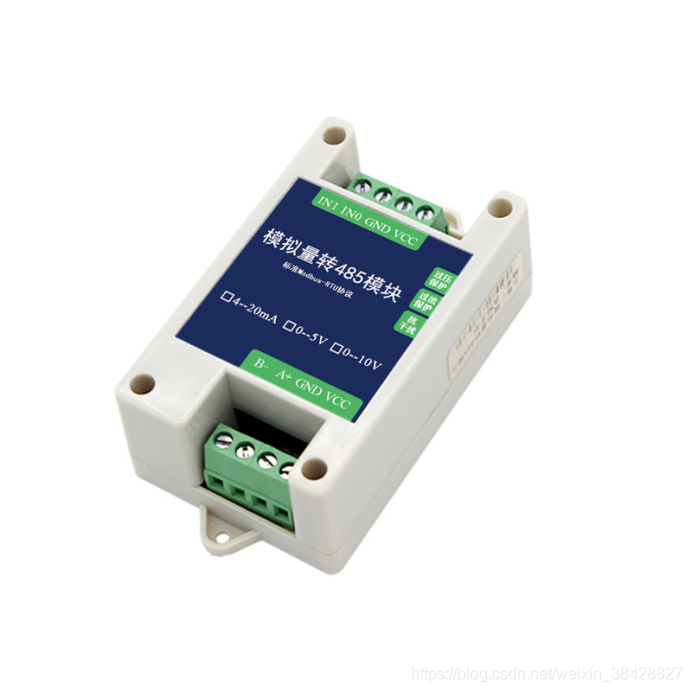

模块

1. 电压模拟量
2. 检测范围0-10V
3. AD分辨率12位，0-4096
4. 485通讯

接线

1. 手中如果没有变送器可以测试的话
2. 使用电阻加电源的方式
3. 将任一阻值的电阻，并联在IN1（或者IN0）和GND端
4. 将可调稳压电源正夹在IN1，电源负夹在GND端
5. 另一头接485串口工具，VCC和GND夹稳压电源12V即可

测试

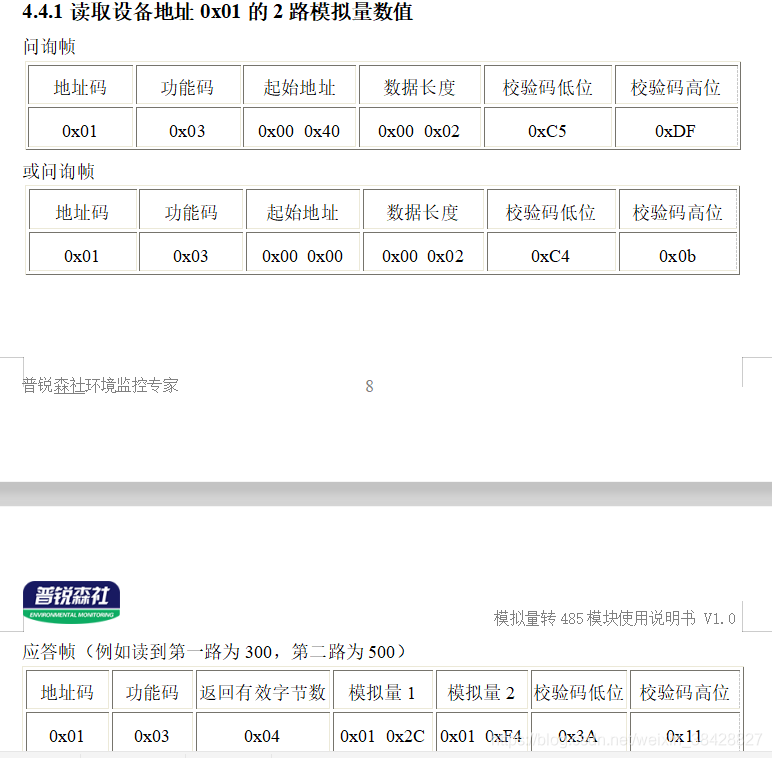

1. 可调稳压，调节电压为5V。协议如下：

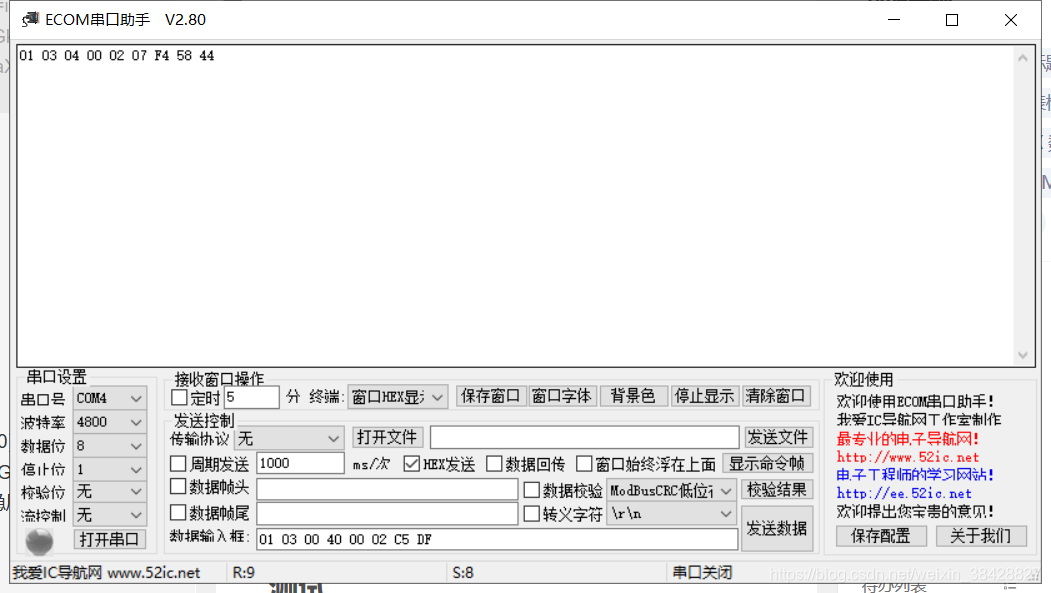

2. 使用串口工具，默认4800波特率，发送如下图
3. 对照使用说明，可知IN1的AD值为07 F4转换10进制为2036，除以分辨率4096可得电压值为4.97V，与可调稳压电压5V接近。测试成功。
