开关量模拟量转RS485/232混合信号采集模块MODBUS串口IBF30

典型应用：

● 信号测量、监测和控制

●  RS-485远程I/O，数据采集

● 智能楼宇控制、安防工程等应用系统

●  RS-232/485总线工业自动化控制系统

● 工业现场信号隔离及长线传输

● 设备运行监测

● 传感器信号的测量

● 工业现场数据的获取与记录

● 医疗、工控产品开发

●  4-20mA或0-5V信号采集

产品特点：

● 八路4-20mA输入Modbus RTU通讯协议

● 四路开关量输入，四路开关量输出

● 通过RS-485/232接口可以程控校准模块精度

● 信号输入 / 输出之间隔离耐压3000VDC

● 宽电源供电范围：8 ~ 32VDC

● 可靠性高，编程方便，易于应用

● 标准DIN35导轨安装，方便集中布线

● 用户可编程设置模块地址、波特率等

● 支持Modbus RTU 通讯协议，自动识别协议

● 低成本、小体积模块化设计



功能简介：

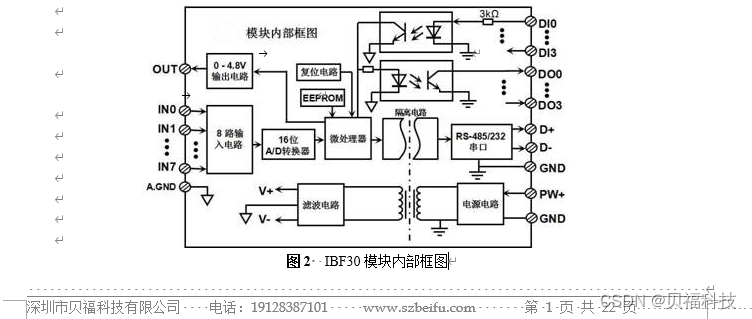

IBF30远程I/O模块，可以用来测量八路模拟量信号，四路开关量信号，并有四路开关量输出和一路0~4.8V电压信号输出。

1. 模拟信号输入

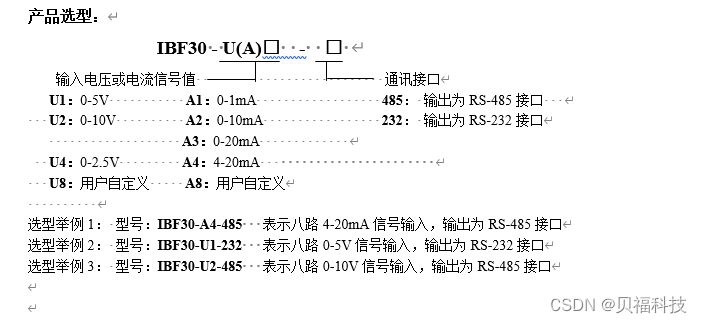

16位采集精度，8路模拟信号输入。产品出厂前所有信号输入范围已全部校准。在使用时，用户也可以很方便的自行编程校准。具体电流或电压输入量程请看产品选型。

1. 开关量信号输入与输出，一路0~4.8V电压信号输出

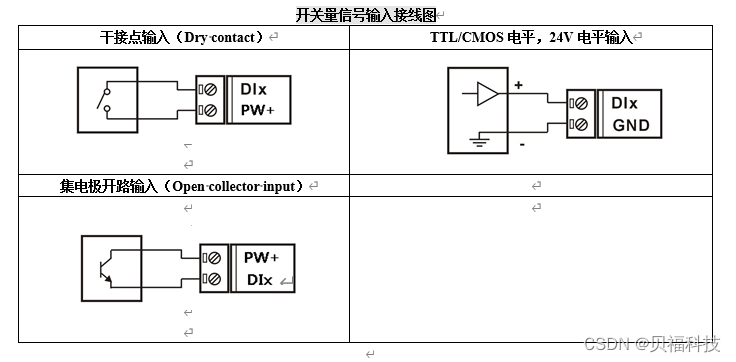

4路开关量信号输入，可接干接点和湿接点，详细请参考接线图部分；4路开关量信号输出集电极开路输出。

一路0~4.8V电压信号输出，可以用于模拟信号控制。

1. 通讯协议

通讯接口： 1路标准的RS-485通讯接口或1路标准的RS-232通讯接口，订货选型时注明。

通讯协议：支持两种协议，命令集定义的字符协议和MODBUS  RTU通讯协议。模块自动识别通讯协议，能实现与多种品牌的PLC、RTU或计算机监控系统进行网络通讯。

数据格式：10位。1位起始位，8位数据位，1位停止位。

通讯地址（0～255）和波特率（2400、4800、9600、19200、38400、57600、115200bps）均可设定；通讯网络最长距离可达1200米，通过双绞屏蔽电缆连接。

通讯接口高抗干扰设计，±15KV ESD保护，通信响应时间小于100mS。

1. 抗干扰

可根据需要设置校验和。模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块，内部的数字滤波，也可以很好的抑制来自电网的工频干扰。



IBF30通用参数：

(typical @ +25℃，Vs为24VDC)

模拟量输入：  电流输入 / 电压输入

精    度：  0.1%

温度漂移：  ±50 ppm/℃ (±100 ppm/℃, 最大)

输入电阻：  100Ω (4-20mA/0-20mA/0-10mA电流输入)

                        2KΩ (0-1mA电流输入)

                        大于200K(5V/10V电压输入)

带    宽：  -3 dB 10 Hz

AD转换速率：  10 SPS   （出厂默认值，用户可发命令修改转换速率。）

               可以通过40204寄存器设置AD转换速率2.5 SPS，5 SPS，10 SPS，20 SPS，40 SPS，80 SPS，160 SPS，320 SPS，500 SPS，1000 SPS。（通道转换速率=AD转换速率/开启的通道数量）

              注：修改转换速率后请重新校准模块，否则测量的数据会有偏差。也可以在订货的时候注明转换速率，我们在产品出厂时按您要求的转换速率重新校准。

共模抑制(CMR)： 120 dB（1kΩ Source Imbalance @ 50/60 Hz）

常模抑制(NMR)： 60 dB （1kΩ Source Imbalance @ 50/60 Hz）

输入端保护： 过压保护，过流保护

开关量输入：  4通道（DI0~DI3）。

             低电平： 输入  < 1V

             高电平： 输入  4 ~ 30V

输入电阻：  3KΩ

开关量输出：  集电极开路输出，电压0~30V，最大负载电流30mA，4通道（DO0~DO3）。

模拟量输出： 电压0 ~ 4.8V， 输出负载大于2K欧姆。

通    讯：   协议  RS-485 或 RS-232   标准字符协议 和 MODBUS RTU通讯协议

             波特率（2400、4800、9600、19200、38400、57600、115200bps）可软件选择

地址（0～255）可软件选择

通讯响应时间：100 ms 最大

工作电源：    +8 ~ 32VDC宽供电范围，内部有防反接和过压保护电路

功率消耗：    小于2W

工作温度：    - 45 ~ +80℃

工作湿度：   10 ~ 90% (无凝露)

存储温度：   - 45 ~ +80℃

存储湿度：   10 ~ 95% (无凝露)

隔离耐压：   模拟信号和开关量信号3000V隔离，开关量信号和电源共地。

外形尺寸：   120 mm  x  70 mm  x  43mm
