L3VPN Over SRv6 Policy

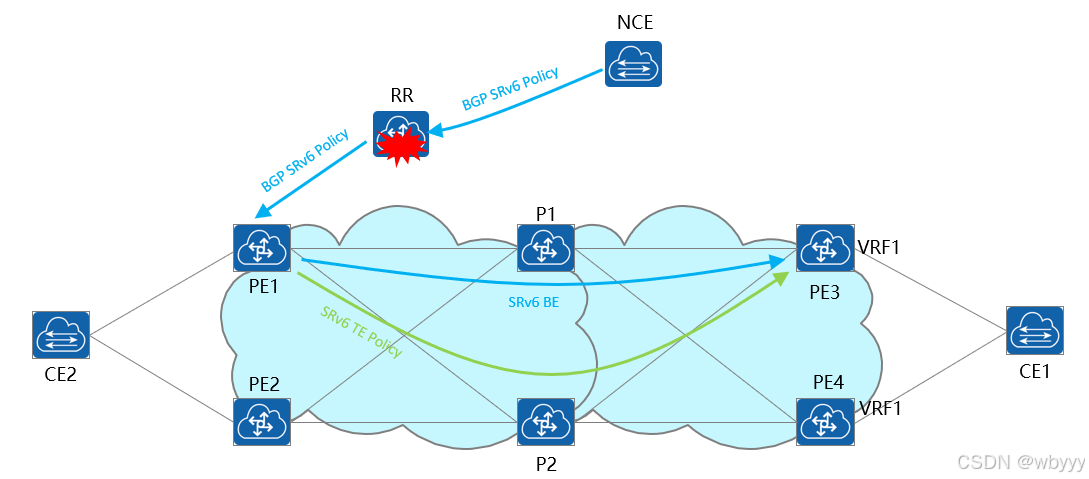

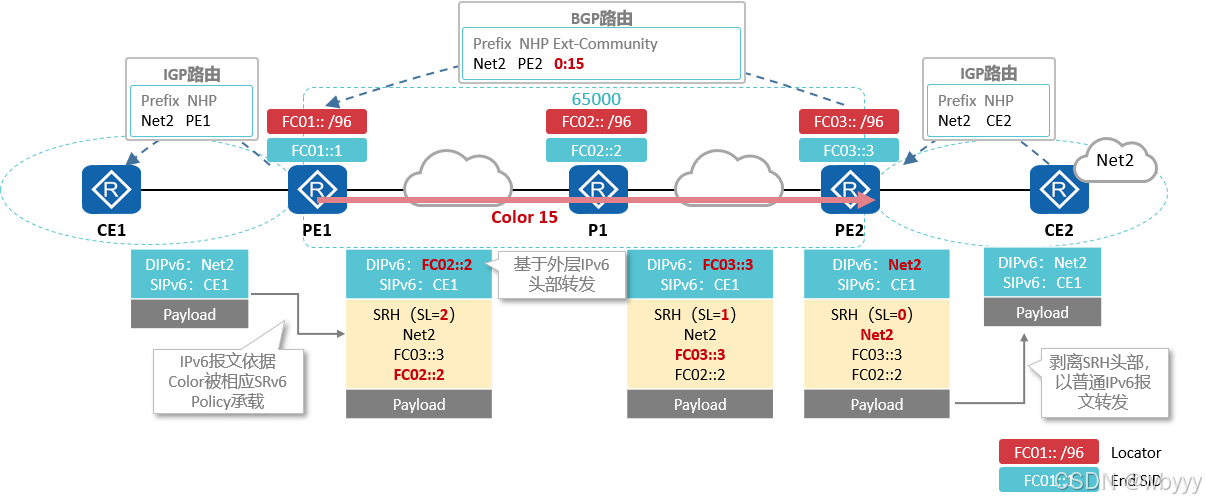

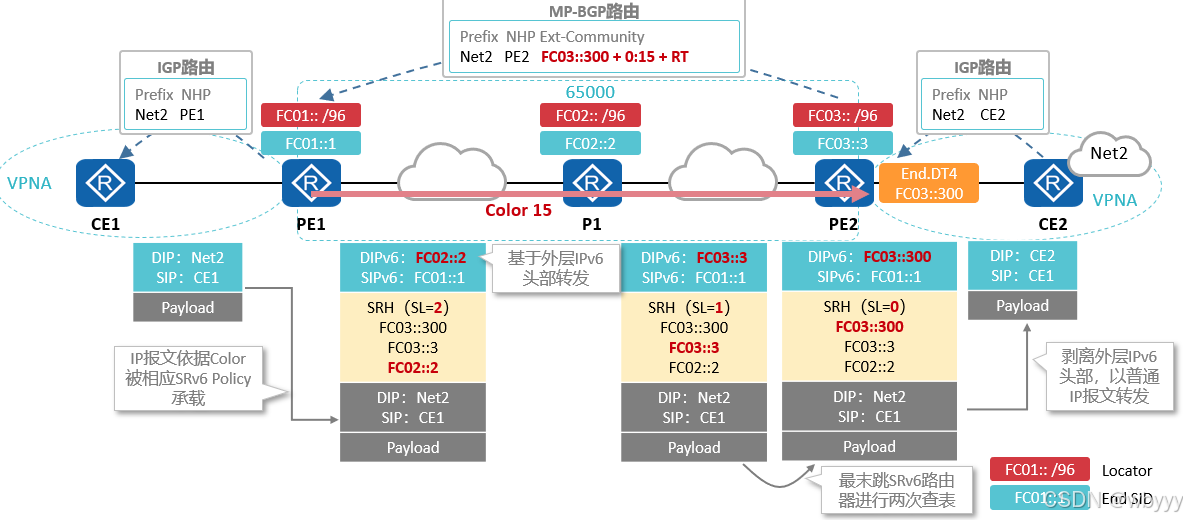

当使用SRv6 Policy承载VPN流量时，最末跳SRv6设备在处理数据时，与普通SRv6处理数据的方式稍有不同。

L3VPN Over SRv6 BE

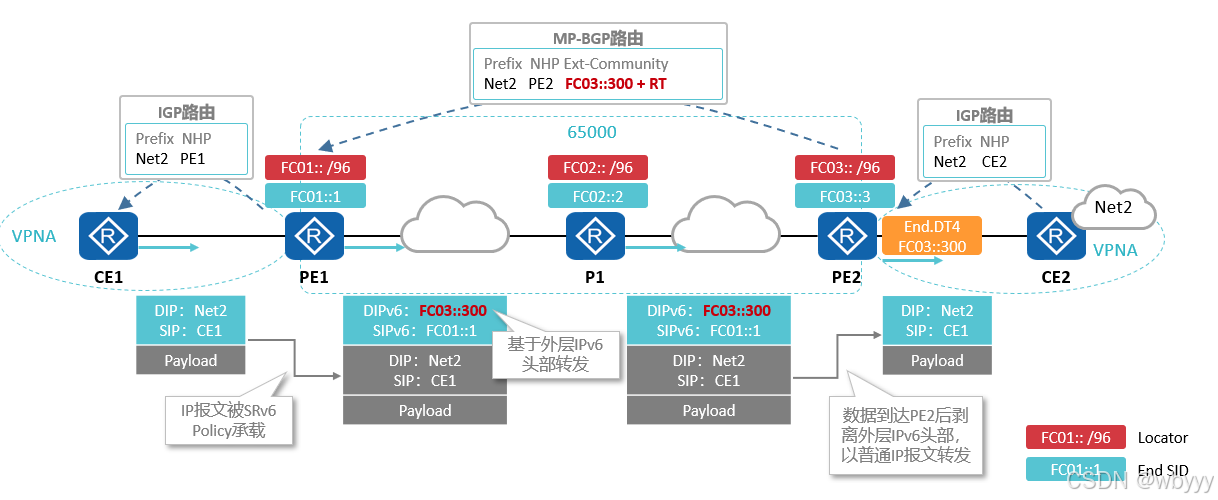

SRv6 BE（Best Effort）承载VPN流量时，PE之间的P设备不作为Endpoint节点使用。

Native IPv6 Over SRv6 Policy

普通IPv6数据也能被SRv6承载。

BGP EVPN路由传递

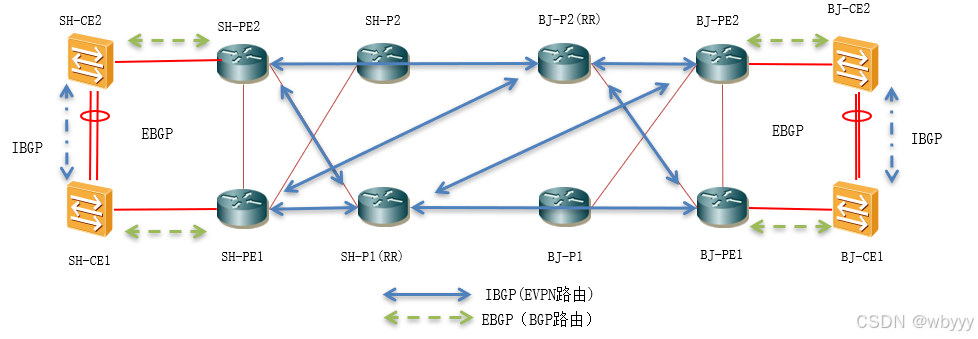

在CE和PE之间通过EBGP完成路由的传递，并在PE设备上借助IBGP的EVPN地址族将私网路由以Type5类型的路由进行宣告。

EVPN是BGP的一个扩展，提供L3VPN服务，控制器无需感知，只需PE之间相互学习，为了避免全连接采用RR反射路由，当PE收到CE宣告的私网路由后，通过RR发射到其他PE设备，完成PE之间的私网路由学习，并根据PE和CE之间的EBGP，将路由传递到对端CE设备上，完成两端的路由互通。

骨干网BGP设计汇总

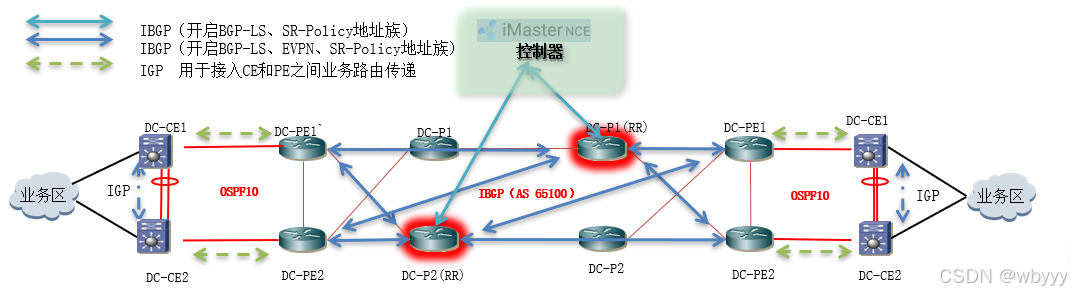

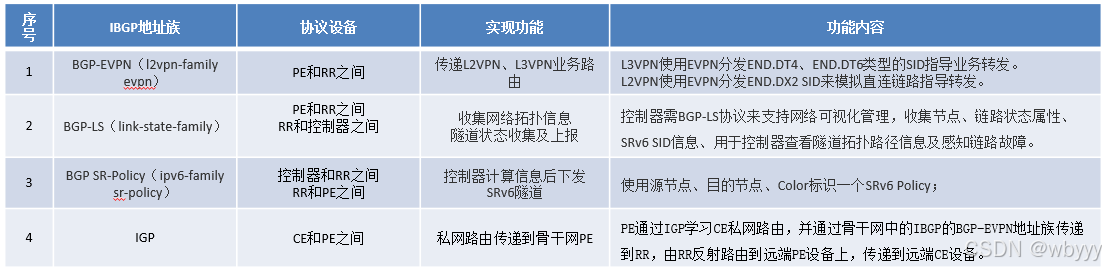

BGP是外部路由协议，用来在AS之间传递路由信息的一种增强的距离矢量路由协议，在SRv6骨干网中使用IBGP来传递链路信息和业务路由信息，相关的地址族功能如下所示：

业务引流类型

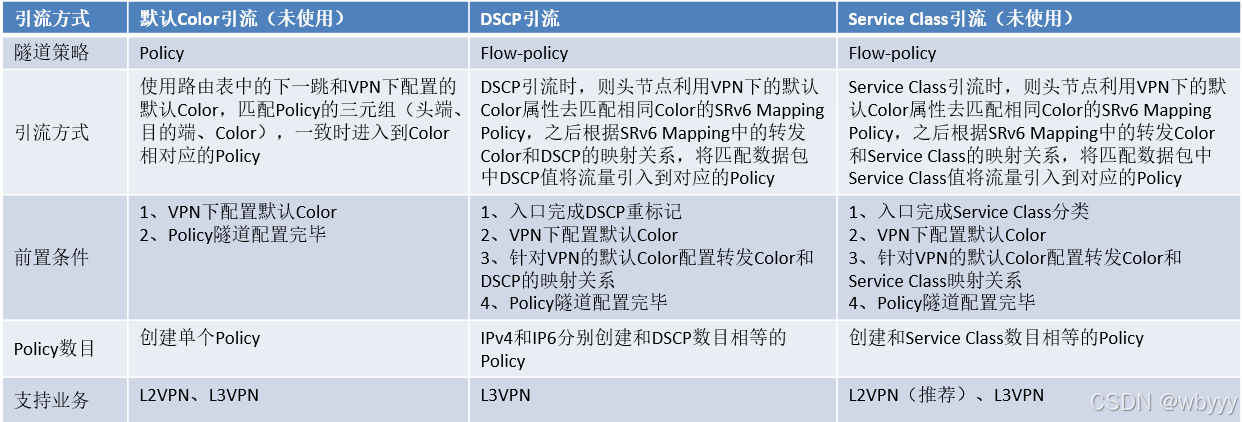

业务迭代到隧道根据实现方式不同，又可分为以下三种方式

一般常用的是DSCP引流方式，因为使用DSCP引流可以更精确的控制流量。

业务引流—默认Color引流

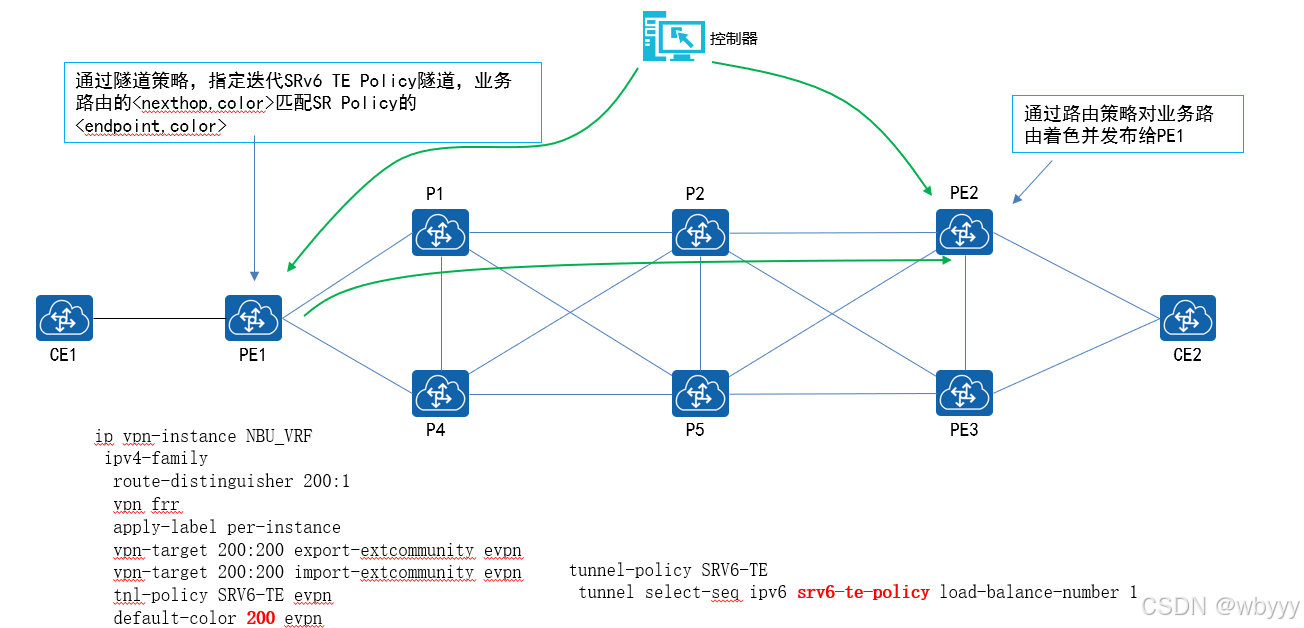

SRv6Policy较传统隧道以目的地址为key而言，引入了color这个属性作为key，同时BGP业务路由可以每路由携带不同的color属性，因此SR Policy可以做到同一VPN下每路由走不同路径的控制粒度。

业务引流-DSCP引流

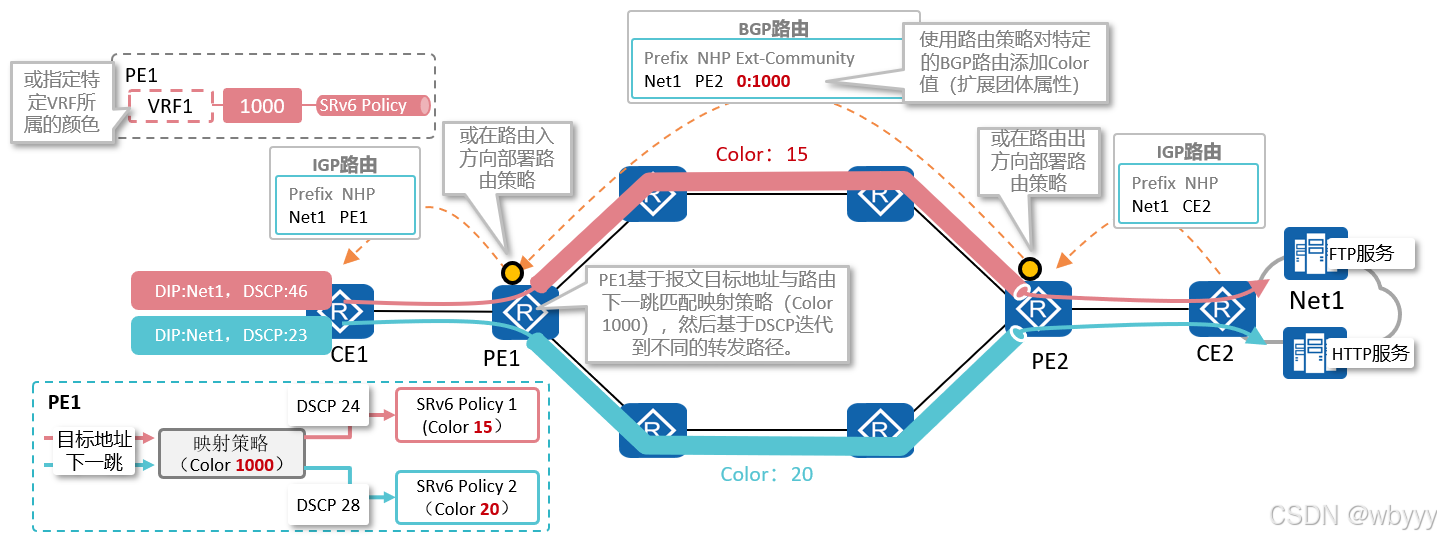

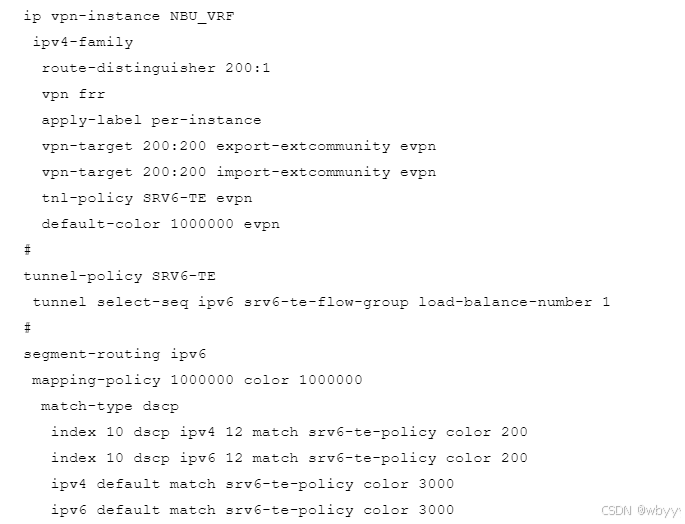

•对于去往同一个目的地址的不同业务流量（HTTP，FTP等），基于Color引流会导致所有流量都迭代到同一条转发路径，无法精细化控制流量，因此需要使用基于DSCP引流的方式将流量迭代到不同的转发路径。

业务引流—DSCP引流（机制原理）

DSCP引流原理：

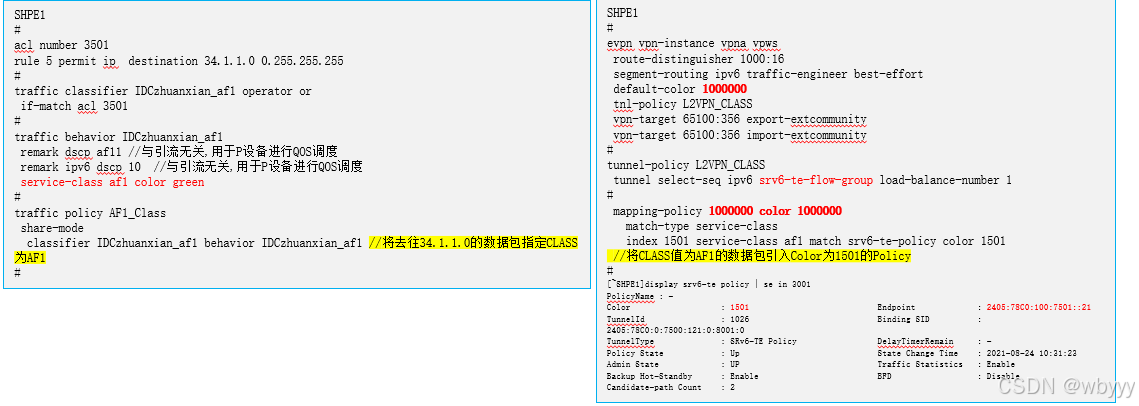

业务转发首先查找路由下一跳，按照配置的隧道策略进行迭代（当前NCE只支持配置一种隧道类型迭代。要么是SRV6 POLICY，要么是SRV6 POLICY GROUP。路由器本身支持一个策略上同时配置两种隧道类型）。如果业务的迭代类型是SRv6 TE Policy Group，则设备利用业务路由的Color属性去匹配相同Color的SRv6 Mapping Policy，如果SRv6 Mapping Policy存在，则设备动态生成一个SRv6 TE Policy Group，供业务转发使用。

DSCP引流机制：

携带DSCP值的IPv4/IPv6流量进入SRv6 TE Policy Group隧道，按照如下规则进行转发：

1、IPv4/IPv6流量首先严格匹配相应地址族对应DSCP值的SRv6 TE Policy；

2、若未匹配到SRv6 TE Policy，则选择本地址族default优先级的SRv6 TE Policy；

3、若未匹配到SRv6 TE Policy，则选择本地址族DSCP值最小的SRv6 TE Policy；

4、若未匹配到SRv6 TE Policy，则选择其他地址族default优先级的SRv6 TE Policy；

5、若未匹配到SRv6 TE Policy，则选择其地址族DSCP值最小的SRv6 TE Policy；
