一、SRv6 Policy 操作实例

L3VPNv4 over SRv6 Policy

本实例通过华为ENSP Pro进行演示

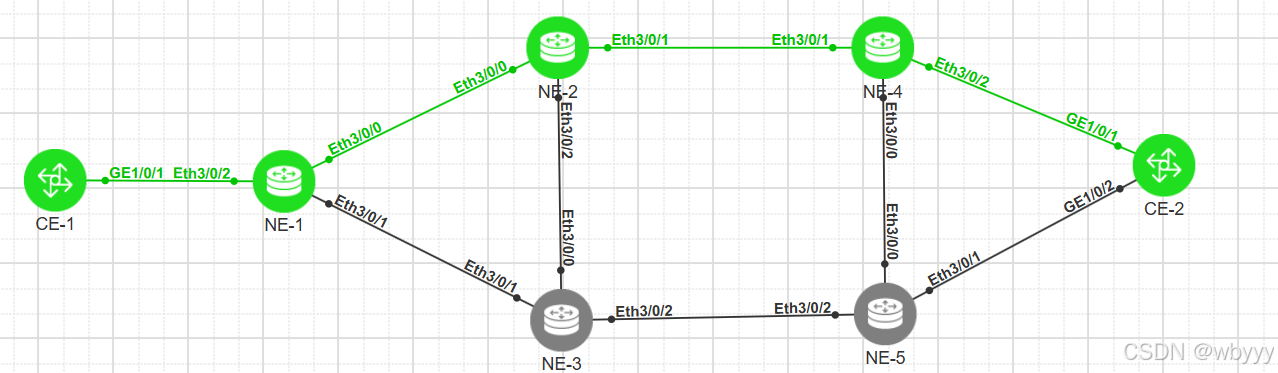

拓扑图如下：

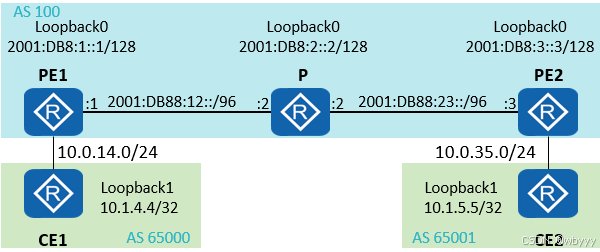

逻辑图如下：

一、组网需求：SRv6 BE承载L3VPNv4业务路由

1.PE1和PE2设备各有一个CE属于VPN实例vpna。

2.在骨干网络中部署L3VPN迭代SRv6 BE路径，使得CE1和CE2的loopback1接口可以相互通信。

3.PE1和PE2之间建立双向的SRv6 BE路径，承载L3VPN业务

二、配置思路：

1.完成设备接口IPv6地址及IS-IS配置。

2.在PE1与PE2之间建立MP-BGP对等体关系。

3.骨干网上使能Segment Routing，建立SRv6 BE路径。

4.PE上配置使能IPv4地址族VPN实例。

5.PE之间配置MP-IBGP交换路由信息。

6.结果验证。

三、配置过程：

步骤1.完成设备接口IPv6地址及IS-IS配置。

PE1+PE2+P1 配置：

PE1接口配置：
[PE1]dis cur int Ethernet 3/0/0
#
interface Ethernet3/0/0
 undo shutdown
 ipv6 enable
 ipv6 address 2001:DB88:12::1/96
 isis ipv6 enable 65000
#
[PE1]dis cur int Ethernet 3/0/0
#
interface Ethernet3/0/0
 undo shutdown
 ipv6 enable
 ipv6 address 2001:DB88:12::1/96
 isis ipv6 enable 65000
#
[PE1]dis cur int loo0
#
interface LoopBack0
 ipv6 enable
 ip address 1.1.1.1 255.255.255.255
 ipv6 address 2001:DB88:1::1/128
 isis ipv6 enable 65000
#
PE1 ISIS配置：
[PE1]dis cur int loo0
#
interface LoopBack0
 ipv6 enable
 ip address 1.1.1.1 255.255.255.255
 ipv6 address 2001:DB88:1::1/128
 isis ipv6 enable 65000
#
PE2 ISIS配置：
[PE2]dis cur con isis
#
isis 65000
 is-level level-2
 cost-style wide
 network-entity 49.0000.0000.0002.00
 #
 ipv6 enable topology ipv6
 #
P1 ISIS 配置：
[P1]dis cur con isis
#
isis 65000
 is-level level-2
 cost-style wide
 network-entity 49.0000.0000.0003.00
 #
 ipv6 enable topology ipv6
 #

Tips：

命令：ipv6 enable topology ipv6

/使能IS-IS进程的IPv6能力/；/配置使用IPv6拓扑进行独立的IPv6路由计算

命令：cost-style wide

/narrow模式不支持携带TE场景下所需的TE信息，故需要配置为wide类型；配置IS-IS的Wide Metric属性/

配置完成后，检查ISIS邻居关系，以PE1举例：

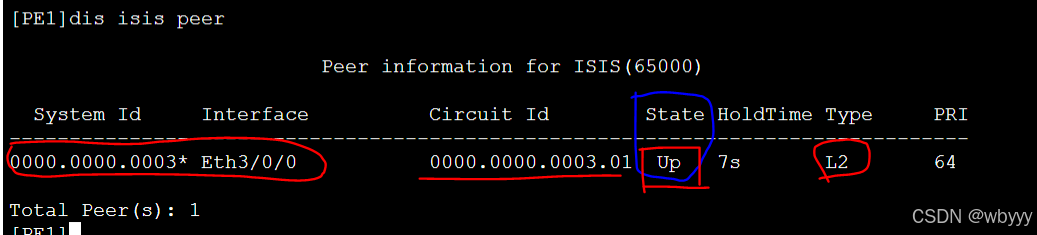

PE1：dis isis peer

检查ISIS peer 是否建立

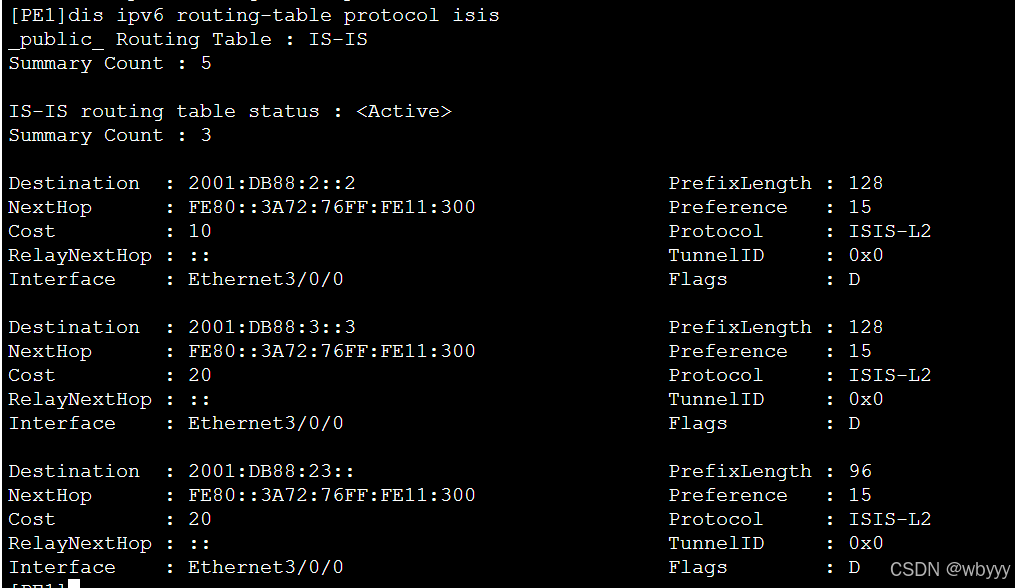

PE1：dis ipv6 routing-table protocol isis

检查路由

步骤2.在PE1与PE2之间建立MP-BGP对等体关系。

1、在PE设备上配置使能ipv4地址族的VPN实例，将CE接入PE

PE1设备：配置VPN实例和接口

PE1 配置vpn实例和与CE互联接口
ip vpn-instance vpna
 ipv4-family
  route-distinguisher 100:1
  apply-label per-instance
  vpn-target 111:1 export-extcommunity
  vpn-target 111:1 import-extcommunity
#
interface Ethernet3/0/2
 undo shutdown
 ip binding vpn-instance vpna
 ip address 10.0.14.254 255.255.255.0

PE2设备：配置VPN实例和接口

PE2 配置vpn实例和CE互联接口
[PE2]dis cur | sec in vpn
ip vpn-instance vpna
 ipv4-family
  route-distinguisher 200:1
  apply-label per-instance
  vpn-target 111:1 export-extcommunity
  vpn-target 111:1 import-extcommunity
#
interface Ethernet3/0/2
 undo shutdown
 ip binding vpn-instance vpna
 ip address 10.0.35.254 255.255.255.0

在PE设备上执行：dis ip vpn-instance verbose 检查VPN实例详情

PE1：dis ip vpn-instance verbose

可以看到VPN实例详细信息.

2、在PE和CE之间建立EBGP邻居关系

PE1配置 BGP

[PE1-bgp]dis cur con bgp
#
bgp 100
 router-id 1.1.1.1
 private-4-byte-as enable
 #
 ipv4-family unicast
  undo synchronization
 #
 ipv4-family vpn-instance vpna
  import-route direct
  peer 10.0.14.1 as-number 65000
#

CE1配置BGP

#
bgp 65000
 router-id 10.1.4.4
 private-4-byte-as enable
 peer 10.0.14.254 as-number 100
 #
 ipv4-family unicast
  network 10.1.4.4 255.255.255.255
  peer 10.0.14.254 enable
#

PE2配置BGP

bgp 100
 router-id 3.3.3.3
 private-4-byte-as enable
 #
 ipv4-family unicast
  undo synchronization
 #
 ipv4-family vpn-instance vpna
  import-route direct
  peer 10.0.35.1 as-number 65001
#

CE2 配置BGP

[CE2-bgp]dis th
#
bgp 65001
 router-id 10.1.5.5
 private-4-byte-as enable
 peer 10.0.35.254 as-number 100
 #
 ipv4-family unicast
  network 10.1.5.5 255.255.255.255
  peer 10.0.35.254 enable
#

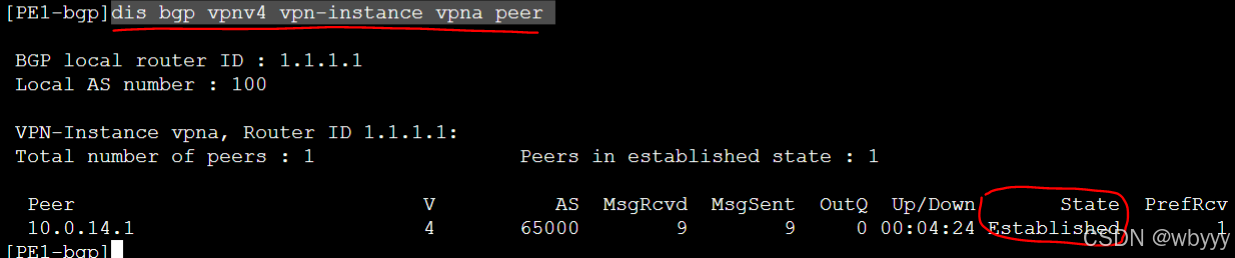

在PE上执行命令：dis bgp vpnv4 vpn-instance vpna peer

检查PE和CE之间EBGP邻居关系是否建立完成

3、在PE1与PE2之间建立MP-BGP对等体关系

PE1配置

[PE1-bgp]dis th
#
bgp 100
 router-id 1.1.1.1
 private-4-byte-as enable
 peer 2001:DB88:3::3 as-number 100
 peer 2001:DB88:3::3 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
 #
 ipv4-family vpnv4
  policy vpn-target
  peer 2001:DB88:3::3 enable
 #

bgp 100

peer 2001:DB88:1::1 as-number 100

peer 2001:DB88:1::1 connect-interface LoopBack0

ipv4-family vpnv4

policy vpn-target

peer 2001:DB88:1::1 enable

PE2配置

[PE2-bgp]dis th
#
bgp 100
 router-id 3.3.3.3
 private-4-byte-as enable
 peer 2001:DB88:1::1 as-number 100
 peer 2001:DB88:1::1 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
 #
 ipv4-family vpnv4
  policy vpn-target
  peer 2001:DB88:1::1 enable
 #

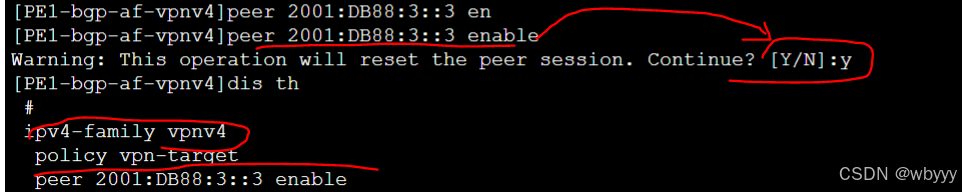

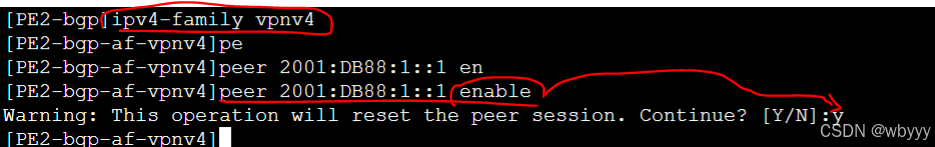

在敲PE之间vpnv4邻居时，需要注意的是peer xxx enable，需要敲 Y 进行确认

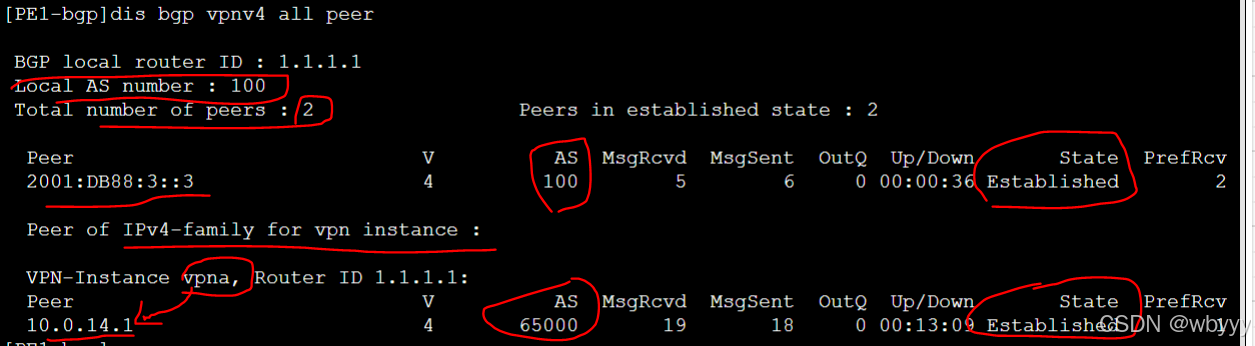

检查：在PE设备上执行命令：dis bgp vpnv4 all peer

查看PE之间的MP-IBGP邻居对等体是否建立完成

PE有2个BGP Peer：

  1. PE之间的MP-IBGP：表示IBGP邻居vpnv4 peer已经建立成功，
  2. PE与CE之间的EBGP vpn邻居建立成功

步骤3、骨干网上使能Segment Routing，建立SRv6 BE路径。

END.DT4.SID 可以通过BGP动态分配，也可以通过静态进行分配，本实例采用BGP动态分配。

在PE之间建立SRv6 BE 路径

PE1配置如下：SRv6 配置：

PE1:
segment-routing ipv6
 encapsulation source-address 2001:DB88:1::1
 locator srv6 ipv6-prefix 2001:DB8:100:: 64 static 32
#
bgp 100
 ipv4-family vpnv4
  policy vpn-target
  peer 2001:DB88:3::3 enable
  peer 2001:DB88:3::3 prefix-sid
 #
isis 65000
 segment-routing ipv6 locator srv6

***重点命令***

SRv6配置：

segment-routing ipv6

/使能IPv6转发平面的Segment Routing功能，并且进入SRv6视图/

encapsulation source-address 2001:DB88:1::1

/配置SRv6的报文源地址，一般是loopback0的地址/

locator srv6 ipv6-prefix 2001:DB8:100:: 64 static 32

/配置SID的节点路由段。配置的Locator指定了SID静态段长度，动态SID分配会在去除静态段的SID范围内申请，确保SID不会冲突/

BGP配置：

ipv4-family vpnv4

peer 2001:DB88:3::3 prefix-sid

/执行命令peer ipv6-address prefix-sid，使能与指定IPv6对等体之间交换IPv4 Prefix SID信息/

执行命令peer ipv6-address prefix-sid，使能与指定对等体之间交换Prefix SID信息

ISIS 配置

isis 65000

segment-routing ipv6 locator srv6

/使能IS-IS SRv6能力并且发布Locator srv6的前缀路由；使能IS-IS SRv6能力并指定Locator/

步骤4、PE上使能IPv4地址族的VPN实例

PE1配置

PE1：
ip vpn-instance vpna
 ipv4-family
  route-distinguisher 100:1
  apply-label per-instance
  vpn-target 111:1 export-extcommunity
  vpn-target 111:1 import-extcommunity
#

PE1 BGP配置

PE1：
bgp 100
ipv4-family vpn-instance vpna
  import-route direct
  segment-routing ipv6 locator srv6
  segment-routing ipv6 best-effort
  peer 10.0.14.1 as-number 65000
#

***重点命令***

segment-routing ipv6 locator srv6

/执行命令segment-routing ipv6 locator locator-name ，使能公网路由携带SID属性。/

segment-routing ipv6 best-effort

/执行命令segment-routing ipv6 best-effort，使能根据路由携带的SID属性进行SRv6 BE迭代的功能/

步骤5：结果验证：

PE1上查看路由：

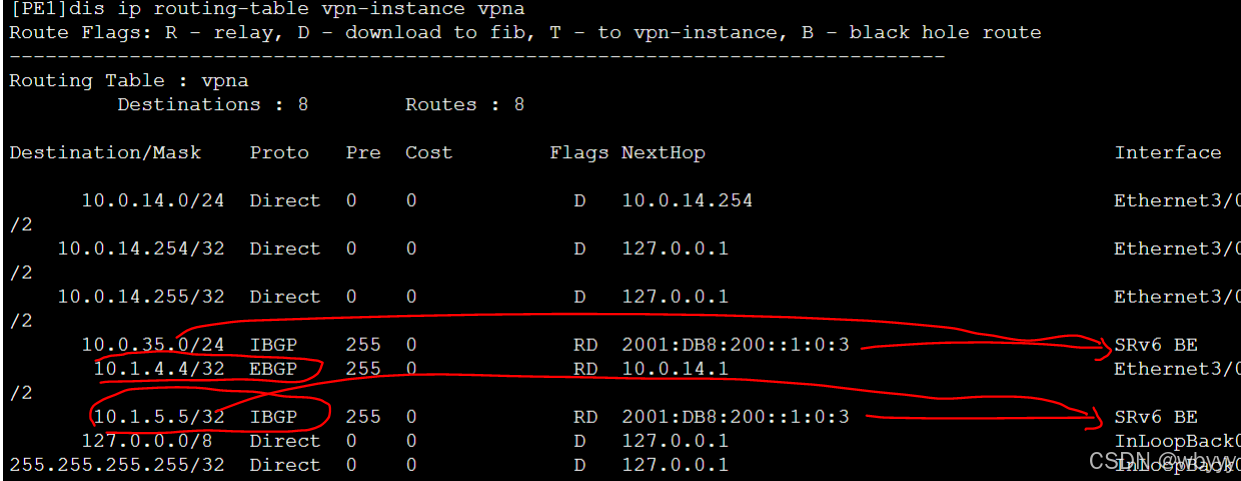

dis ip routing-table vpn-instance vpna

可以看到从PE2学到IBGP路由10.1.5.5，此路由是从PE2下面的CE2学到的，迭代SRv6 BE隧道而来

SRv6 BE其实就是路由。

查看详细VPN路由

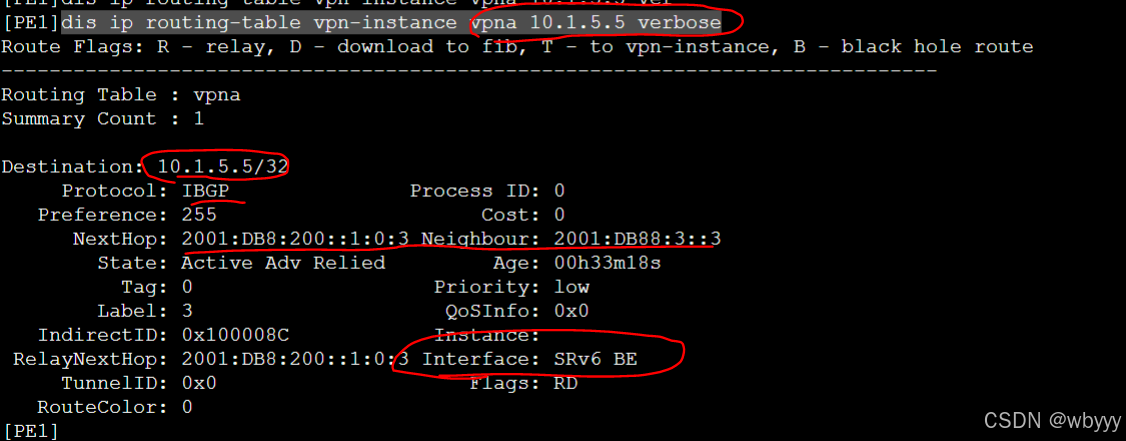

命令：dis ip routing-table vpn-instance vpna 10.1.5.5 verbose

VPN 路由10.1.5.5，迭代到SRv6 BE路径。

以路由下一跳：2001:DB8:200::1:0:3 为目的地址查看ipv6路由的详细信息：

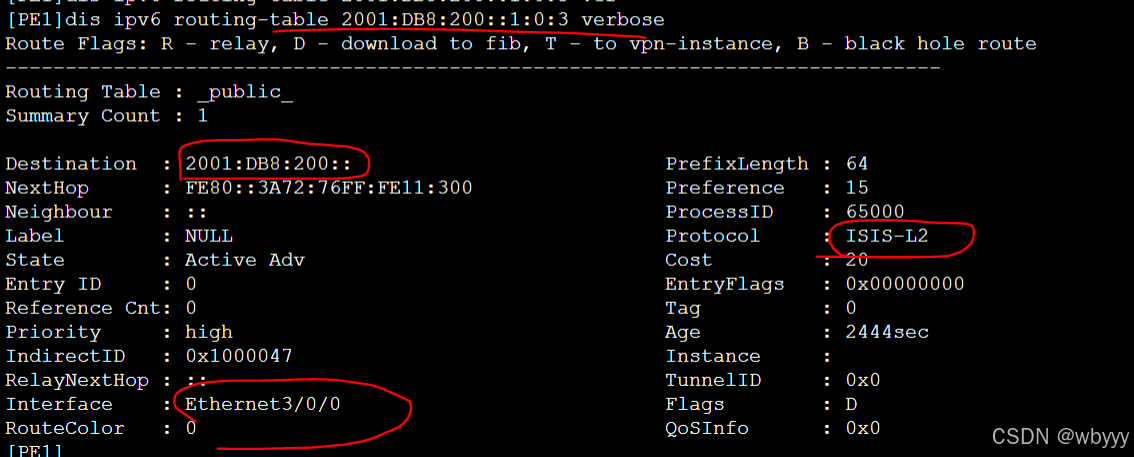

命令：dis ipv6 routing-table 2001:DB8:200::1:0:3 verbose

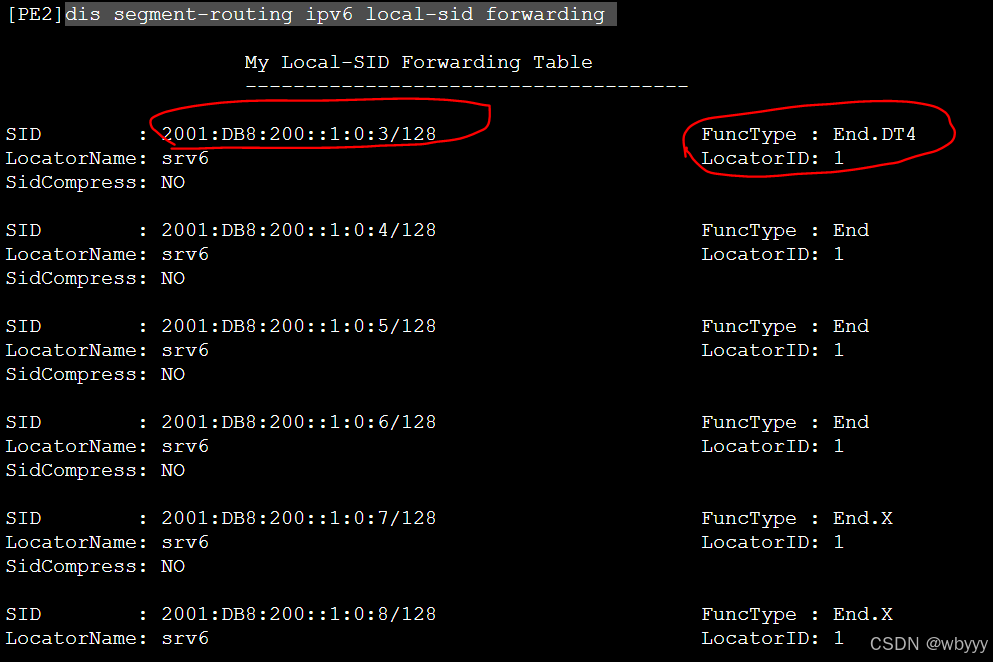

在PE2上查看SRv6所有类型的SID的本地SID信息

命令：dis segment-routing ipv6 local-sid forwarding

SID : 2001:DB8:200::1:0:3/128----End.DT4 SID

PE2在本地生成的End.DT4类型的SID，PE2将该SID发布PE1

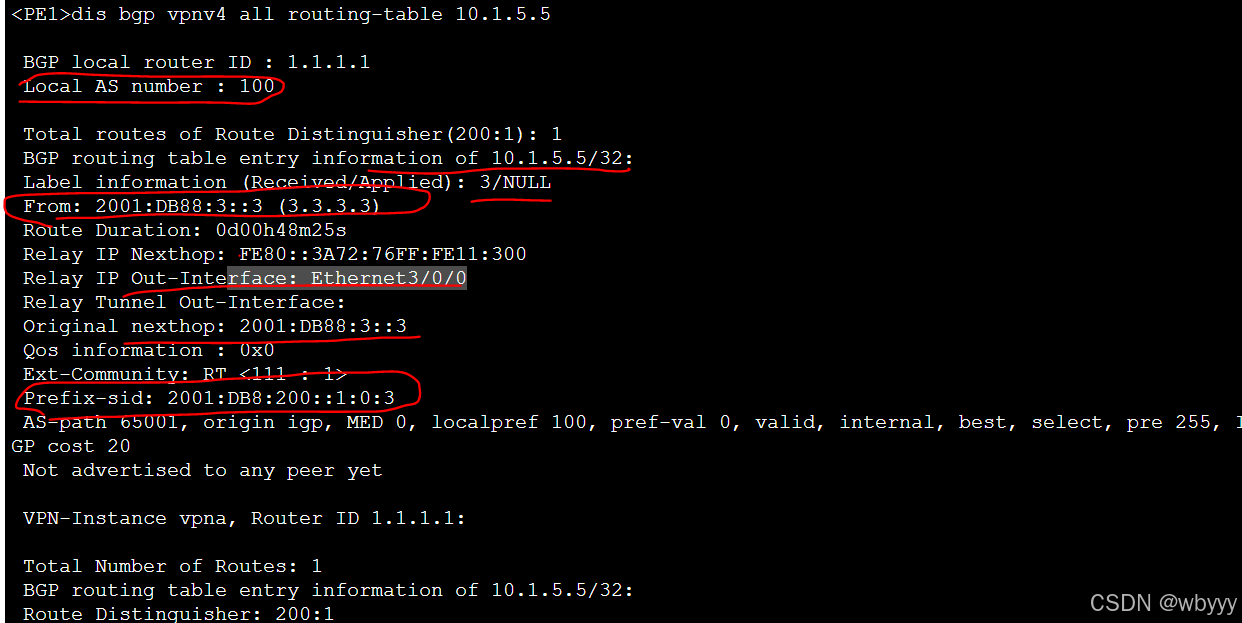

在PE1上查看vpnv4路由的详细信息

命令：dis bgp vpnv4 all routing-table 10.1.5.5

From: 2001:DB88:3::3 (3.3.3.3)

对等体的IPv6地址，

在PE1上查看vpn 路由10.1.5.5 详细信息，它的prefix-sid Prefix-sid: 2001:DB8:200::1:0:3

就是从PE2发来的。

VPN路由10.1.5.5 对应的SID和PE2发布过来的是一样的。

Tips:【PE2在本地生成的End.DT4类型的SID，PE2将该SID发布PE1】

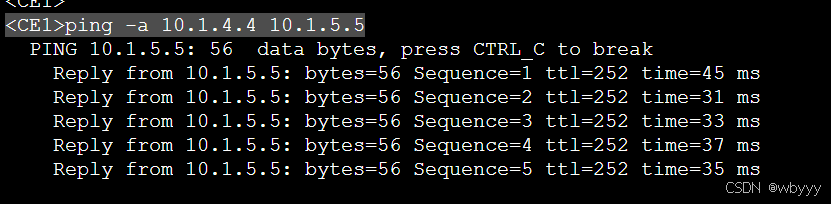

检查CE1ping CE2

<CE1>ping -a 10.1.4.4 10.1.5.5

结论：

1、SRv6 BE上承载L3VPNv4业务路由

2、在SRv6、ISIS、BGP配置关键点
