一、SRv6 Policy 操作实例

L3VPNv4 over SRv6 Policy

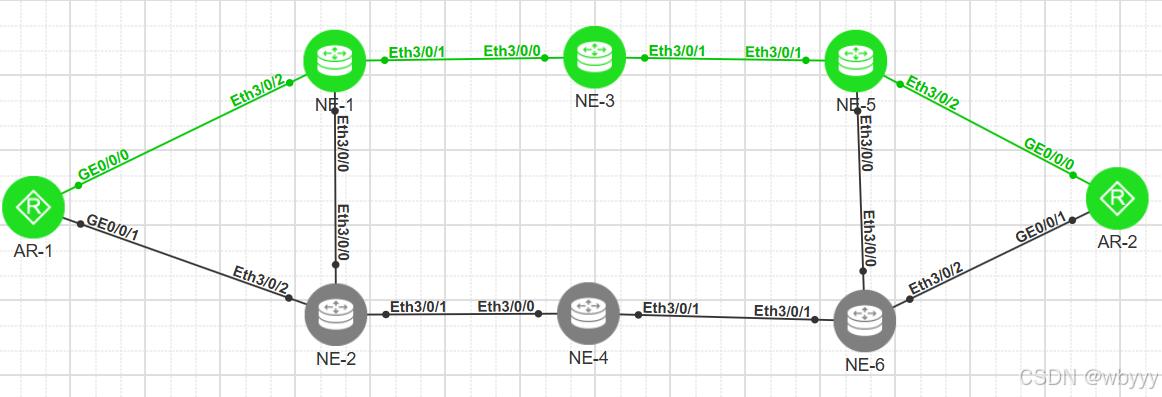

拓扑图如下：

一、组网需求：SRv6 Policy承载L3VPNv4业务路由

1.PE1和PE2设备各有一个CE属于VPN实例vpna。

2.在骨干网络中部署L3VPN迭代SRv6 Policy，使得CE1和CE2的loopback1接口可以相互通信。

二、配置思路

配置思路：

1.完成设备接口IPv6地址及IS-IS配置。

2.在PE1与PE2之间建立MP-BGP对等体关系。

3.骨干网上使能Segment Routing，建立SRv6 Policy路径。

4.PE上配置使能IPv4地址族VPN实例，PE之间配置MP-IBGP交换路由信息。

5.配置隧道策略，引入私网流量。

6.结果验证。

三、配置过程：

步骤1.完成设备接口IPv6地址及IS-IS配置。

PE1配置

interface Ethernet3/0/1
 undo shutdown
 ipv6 enable
 ip address 10.1.12.1 255.255.255.0
 ipv6 address 2001:DB88:12::1/96
 isis enable 65000
 isis ipv6 enable 65000
#
interface Ethernet3/0/2
 undo shutdown
 ip address 10.1.14.254 255.255.255.0
#
#
interface LoopBack0
 ipv6 enable
 ip address 1.1.1.1 255.255.255.255
 ipv6 address 2001:DB8:1000::111/128
 isis enable 65000
 isis ipv6 enable 65000
#
#
isis 65000
 is-level level-2
 cost-style wide
 network-entity 49.0000.0000.0001.00
 #
 ipv6 enable topology ipv6
 #

P1配置

[P1]dis cur int
#
interface Ethernet3/0/0
 undo shutdown
 ipv6 enable
 ip address 10.1.12.2 255.255.255.0
 ipv6 address 2001:DB88:12::2/96
 isis enable 65000
 isis ipv6 enable 65000
#
interface Ethernet3/0/1
 undo shutdown
 ipv6 enable
 ip address 10.1.23.2 255.255.255.0
 ipv6 address 2001:DB88:23::2/96
 isis enable 65000
 isis ipv6 enable 65000
#
#
interface LoopBack0
 ipv6 enable
 ip address 2.2.2.2 255.255.255.255
 ipv6 address 2001:DB8:2000::222/128
 isis enable 65000
 isis ipv6 enable 65000
#
[P1]dis cur con isis
#
isis 65000
 is-level level-2
 cost-style wide
 network-entity 49.0000.0000.0002.00
 #
 ipv6 enable topology ipv6
 #

PE2配置

PE2
interface Ethernet3/0/1
 undo shutdown
 ipv6 enable
 ip address 10.1.23.3 255.255.255.0
 ipv6 address 2001:DB88:23::3/96
 isis enable 65000
 isis ipv6 enable 65000
#
interface Ethernet3/0/2
 undo shutdown
 ip address 10.0.35.254 255.255.255.0
#
interface LoopBack0
 ipv6 enable
 ip address 3.3.3.3 255.255.255.255
 ipv6 address 2001:DB8:3000::333/128
 isis enable 65000
 isis ipv6 enable 65000
#
[PE2]dis cur con isis
#
isis 65000
 is-level level-2
 cost-style wide
 network-entity 49.0000.0000.0003.00
 #
 ipv6 enable topology ipv6
 #
#

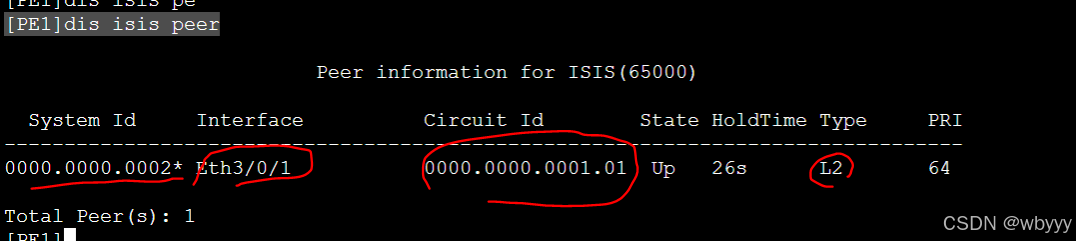

显示ISIS邻居关系是否正常，以PE1为例

PE1 dis isis peer

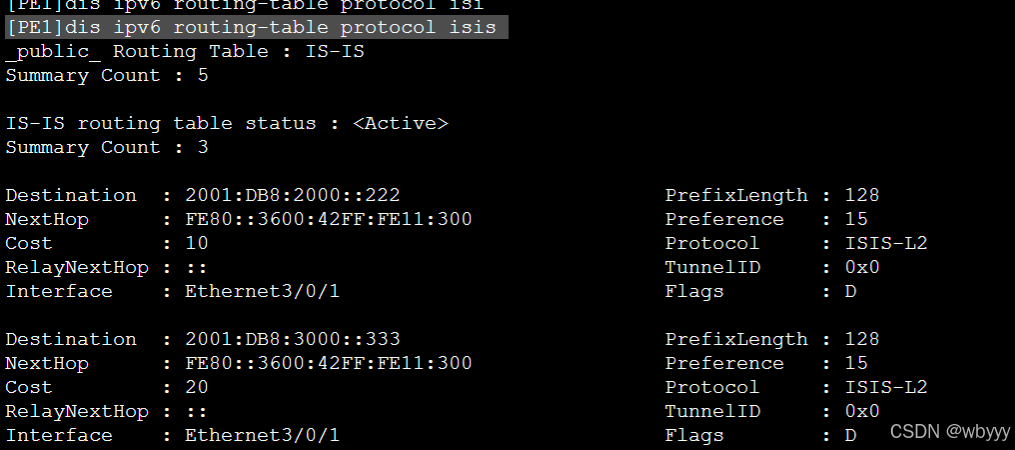

检查ISIS路由

PE1：dis ipv6 routing-table protocol isis

步骤2：在PE1和PE2之间建立MP-IBGP邻居关系

PE1配置

[PE1-bgp]peer 2001:DB8:3::3 as-number 100
[PE1-bgp]peer 2001:DB8:3::3 connect-interface LoopBack 0

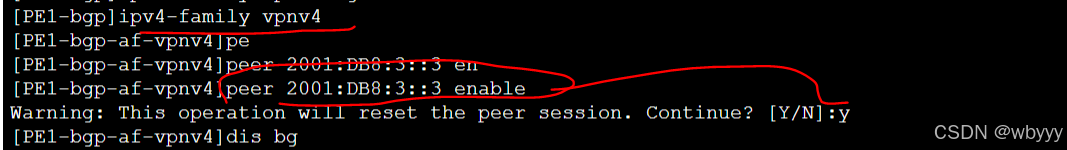

[PE1-bgp]ipv4-family vpnv4
[PE1-bgp-af-vpnv4]peer 2001:DB8:3::3 enable
Warning: This operation will reset the peer session. Continue? [Y/N]:y
[PE1-bgp-af-vpnv4]

PE2配置

[PE2-bgp]peer 2001:DB8:1::1 as-number 100
[PE2-bgp]peer 2001:DB8:1::1 connect-interface LoopBack 0
[PE2-bgp]ipv4-family vpnv4
[PE2-bgp-af-vpnv4]peer 2001:DB8:1::1 enable
Warning: This operation will reset the peer session. Continue? [Y/N]:y
[PE2-bgp-af-vpnv4]

Tips：

（1）PE在配置VPNV4邻居关系时，需要加Y

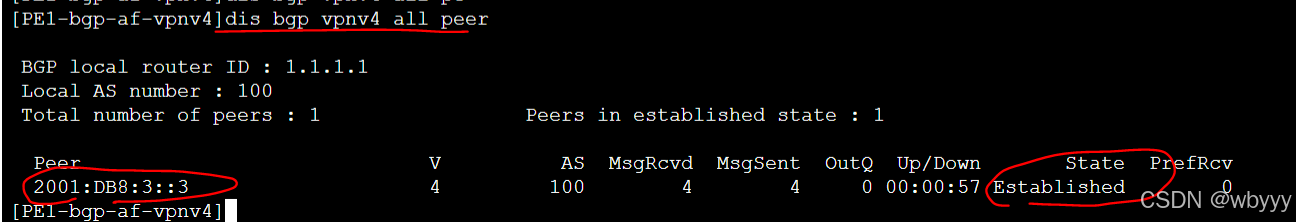

检查PE1 bgp vpnv4邻居关系：

命令： dis bgp vpnv4 all peer

步骤3：在PE设备上使能IPv4地址族的vpn实例，将CE连接PE

PE1配置

[PE1]ip vpn-instance vpna
[PE1-vpn-instance-vpna]dis th
#
ip vpn-instance vpna
 ipv4-family
  route-distinguisher 1:100
  apply-label per-instance
  vpn-target 1:111 export-extcommunity
  vpn-target 1:111 import-extcommunity
#
return
[PE1-Ethernet3/0/2]dis th
#
interface Ethernet3/0/2
 undo shutdown
 ip binding vpn-instance vpna
 ip address 10.0.14.254 255.255.255.0
#
return

PE2配置

[PE2-vpn-instance-vpna]dis th
#
ip vpn-instance vpna
 ipv4-family
  route-distinguisher 1:200
  apply-label per-instance
  vpn-target 1:111 export-extcommunity
  vpn-target 1:111 import-extcommunity
#
[PE2-Ethernet3/0/2]dis th
#
interface Ethernet3/0/2
 undo shutdown
 ip binding vpn-instance vpna
 ip address 10.0.35.254 255.255.255.0
#

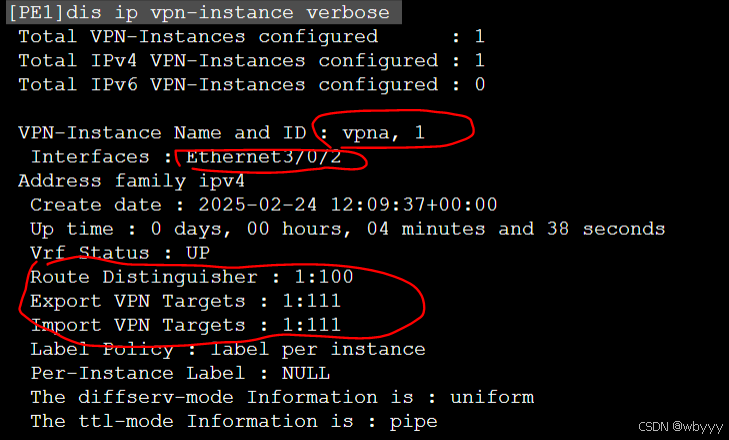

检查：PE设备vpn实例情况

命令：PE1-dis ip vpn-instance verbose

步骤4：在PE和CE建立ebgp邻居关系，并发布路由

CE1配置

[AR1-bgp]dis th
#
bgp 65000
 private-4-byte-as enable
 peer 10.0.14.254 as-number 100
 #
 ipv4-family unicast
  network 10.1.4.4 255.255.255.255
  peer 10.0.14.254 enable
#
return
[AR1-bgp]dis cur int g0/0/0
#
interface GE0/0/0
 ip address 10.0.14.1 255.255.255.0
#

PE1配置

[PE1-bgp]dis th
#
bgp 100
 router-id 1.1.1.1
 private-4-byte-as enable
 peer 2001:DB8:3::3 as-number 100
 peer 2001:DB8:3::3 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
 #
 ipv4-family vpnv4
  policy vpn-target
  peer 2001:DB8:3::3 enable
 #
 ipv4-family vpn-instance vpna
  import-route direct
  peer 10.0.14.1 as-number 65000
#

CE2配置

[AR2-bgp]dis th
#
bgp 65001
 private-4-byte-as enable
 peer 10.0.35.254 as-number 100
 #
 ipv4-family unicast
  network 10.1.5.5 255.255.255.255
  peer 10.0.35.254 enable
#

PE2配置

[PE2-bgp-vpna]dis th
 #
 ipv4-family vpn-instance vpna
  import-route direct
  peer 10.0.35.1 as-number 65001
#
return

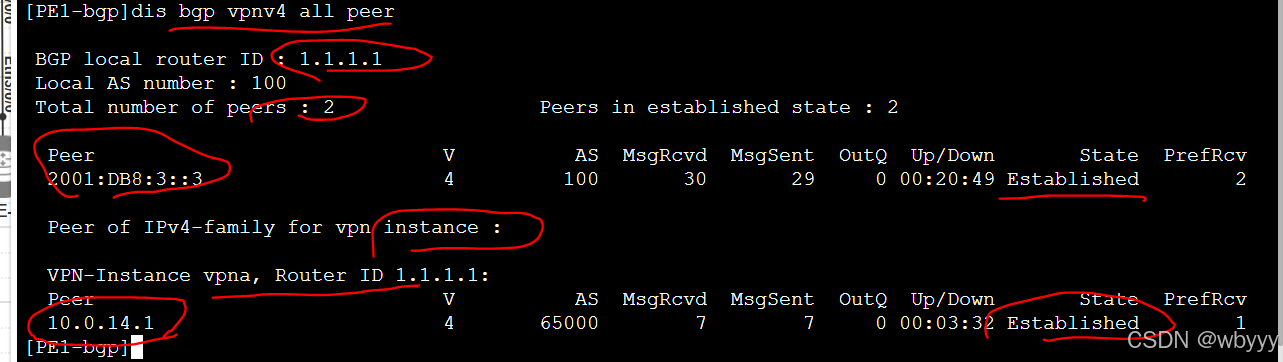

检查：在PE上检查PE和CE之间的EBGP邻居关系

命令：dis bgp vpnv4 all peer

从上图可知，

PE和CE之间的vpn实例vpna之间的EBGP邻居关系已经建立完成

PE之间的vpnv4 的邻居关系也已经建立完成

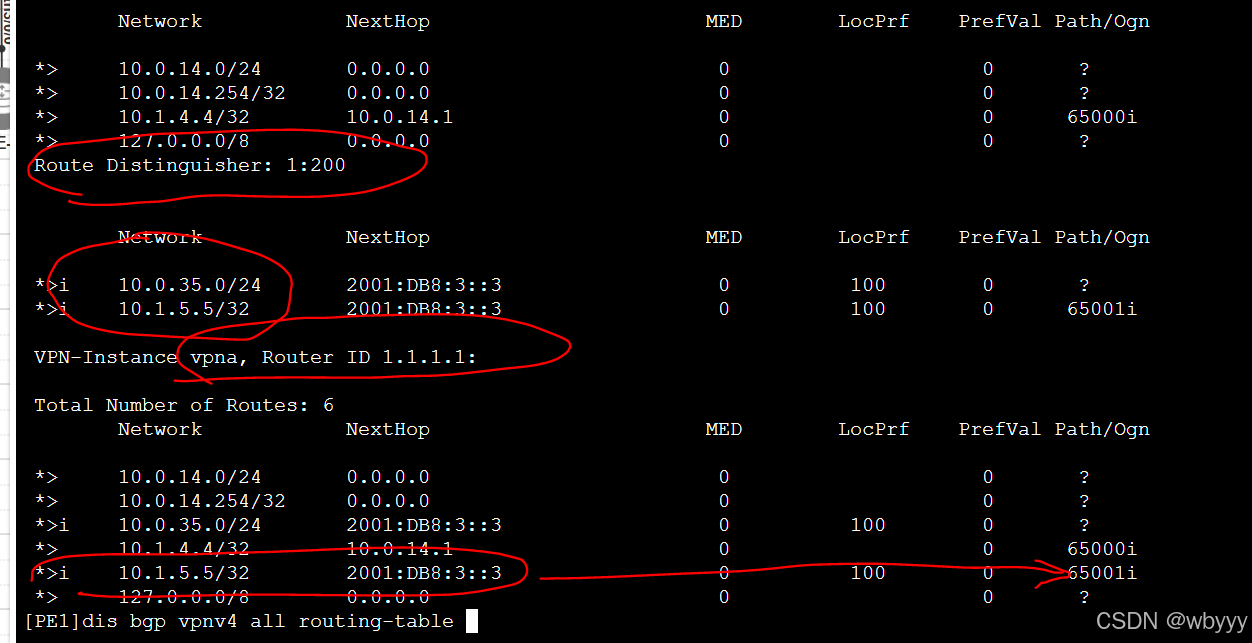

PE上查看vpn实例的路由表

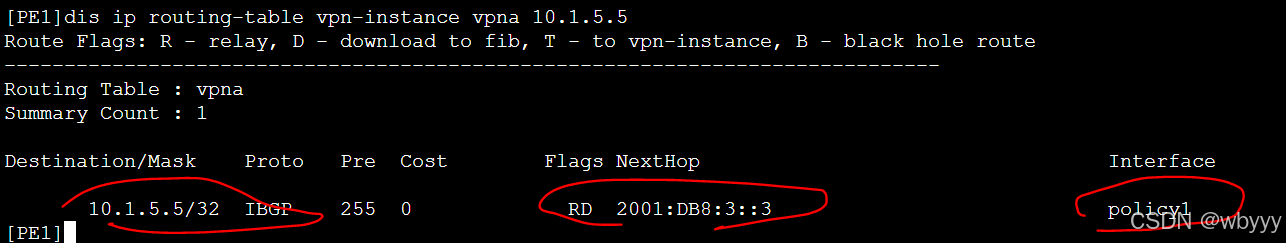

命令：dis ip routing-table vpn-instance vpna

步骤5：骨干网使能SR，并建立SRv6 Policy路径

配置SRv6 SID

PE1配置

SR配置
[PE1-segment-routing-ipv6]dis th
#
segment-routing ipv6
 encapsulation source-address 2001:DB8:1::1
 locator srv6 ipv6-prefix 2001:DB8:1000:: 64 static 32
  opcode ::111 end psp
#
BGP配置
[PE1-bgp-af-vpnv4]peer 2001:DB8:3::3 prefix-sid
[PE1-bgp-af-vpnv4]dis th
 #
 ipv4-family vpnv4
  policy vpn-target
  peer 2001:DB8:3::3 enable
  peer 2001:DB8:3::3 prefix-sid
#
ISIS配置
[PE1-isis-65000]segment-routing ipv6 locator srv6 auto-sid-disable

PE2配置

SR配置
[PE2-segment-routing-ipv6]dis th
#
segment-routing ipv6
 encapsulation source-address 2001:DB8:3::3
 locator srv6 ipv6-prefix 2001:DB8:3000:: 64 static 32
  opcode ::333 end psp
#
BGP配置
[PE2-bgp-af-vpnv4]dis th
 ipv4-family vpnv4
  peer 2001:DB8:1::1 prefix-sid
ISIS配置
isis 65000
 segment-routing ipv6 locator srv6 auto-sid-disable

P1配置

SR配置
[P1-segment-routing-ipv6]dis th
#
segment-routing ipv6
 encapsulation source-address 2001:DB8:2::2
 locator srv6 ipv6-prefix 2001:DB8:2000:: 64 static 32
  opcode ::222 end psp
#
[P1-isis-65000]dis th
isis 65000
 segment-routing ipv6 locator srv6 auto-sid-disable
 #

手工配置END类型的SRv6 SID

segment-routing ipv6
 encapsulation source-address 2001:DB8:2::2
 locator srv6 ipv6-prefix 2001:DB8:2000:: 64 static 32
  opcode ::222 end psp

*****重要命令****

segment-routing ipv6

/使能IPv6转发平面的Segment Routing功能，并且进入SRv6视图/

encapsulation source-address X.X.X.X

/配置SRv6的报文源地址，一般是loopback0的地址/

opcode ::111 end psp

/配置静态End SID的Opcode/

locator srv6 ipv6-prefix 2001:DB8:1000:: 64 static 32

/配置SID的节点路由段。配置的Locator指定了SID静态段长度，动态SID分配会在去除静态段的SID范围内申请，确保SID不会冲突/

BGP配置

ipv4-family vpnv4

peer 2001:DB8:3::3 prefix-sid

执行命令peer ipv6-address prefix-sid，使能与指定IPv6对等体之间交换IPv4 Prefix SID信息。

ISIS配置

isis 65000

segment-routing ipv6 locator srv6 auto-sid-disable

执行命令segment-routing ipv6 locator locator-name [ auto-sid-disable ]，

使能VPN私网路由携带SID属性。

如果没有配置auto-sid-disable参数，表示支持动态SID分配。此时如果locatorname下存在静态SID，则使用静态SID，没有静态SID时则使用动态分配的SID。

如果配置auto-sid-disable参数，则BGP不会动态分配SID。

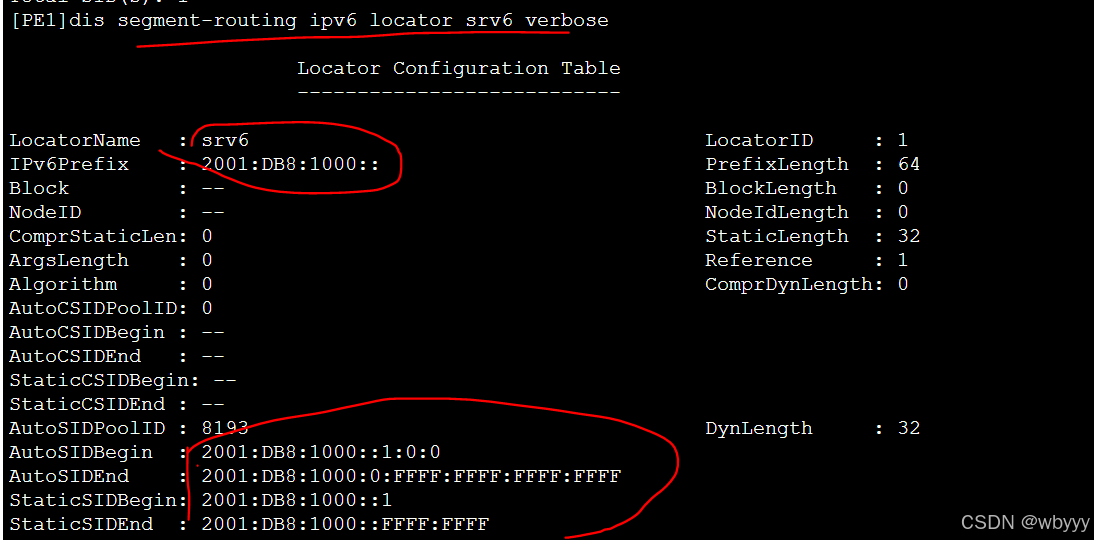

检查 SRv6的locator 信息

命令：dis segment-routing ipv6 locator srv6 verbose

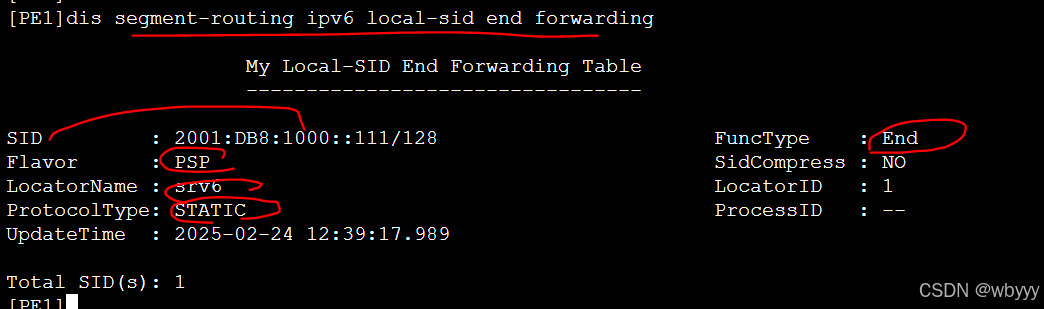

检查SRv6的Locator SID信息表

命令：dis segment-routing ipv6 local-sid end forwarding

从SRv6的 Locator SID信息表可知：

SID：2001:DB8:1000::111/128

FuncType：类型 END

Flavor：PSP

LocatorName：srv6

ProtocolType：协议类型 Static静态

步骤6：PE上使能IPv4地址族vpn实例，PE之间配置MP-IBGP交换路由信息，

配置SRv6 SID、同时在PE上配置VPN私网路由携带SID属性

PE1配置

[PE1-bgp-vpna]dis th
 #
 ipv4-family vpn-instance vpna
  import-route direct
  segment-routing ipv6 locator srv6
  segment-routing ipv6 traffic-engineer best-effort
  peer 10.0.14.1 as-number 65000
#

PE2配置

[PE2-bgp-vpna]dis th
 #
 ipv4-family vpn-instance vpna
  import-route direct
  segment-routing ipv6 locator srv6
  segment-routing ipv6 traffic-engineer best-effort
  peer 10.0.35.1 as-number 65001
#

***重要命令****

segment-routing ipv6 locator srv6

/执行命令segment-routing ipv6 locator locator-name ，使能公网路由携带SID属性。/

/使能VPN私网路由携带SID属性/

segment-routing ipv6 traffic-engineer best-effort

执行命令segment-routing ipv6 traffic-engineer [ best-effort ] ，使能根据路由携带的SID属性进行私网路由迭代。

当网络中存在SRv6 BE路径时，可以配置best-effort参数，这样当SRv6 TE Policy隧道故障时业务可以使用SRv6 BE路径作为逃生路径

步骤7：配置SRv6 TE Policy，建立SRv6 Policy路径

PE1配置

[PE1-segment-routing-ipv6]dis th
#
segment-routing ipv6
 encapsulation source-address 2001:DB8:1::1
 locator srv6 ipv6-prefix 2001:DB8:1000:: 64 static 32
  opcode ::111 end psp
 srv6-te-policy locator srv6
 segment-list list1
  index 5 sid ipv6 2001:DB8:2000::222
  index 10 sid ipv6 2001:DB8:3000::333
 srv6-te policy policy1 endpoint 2001:DB8:3::3 color 101
  binding-sid 2001:DB8:1000::100
  candidate-path preference 100
   segment-list list1
#

PE2配置

[PE2-segment-routing-ipv6]dis th
#
segment-routing ipv6
 encapsulation source-address 2001:DB8:3::3
 locator srv6 ipv6-prefix 2001:DB8:3000:: 64 static 32
  opcode ::333 end psp
 srv6-te-policy locator srv6
 segment-list list1
  index 5 sid ipv6 2001:DB8:2000::222
  index 10 sid ipv6 2001:DB8:1000::111
 srv6-te policy policy1 endpoint 2001:DB8:1::1 color 101
  binding-sid 2001:DB8:3000::100
  candidate-path preference 100
   segment-list list1
#

重要命令：

配置segment List：

segment-list list1

执行命令segment-list list-name，创建SRv6 TE Policy候选路径的显式路径，并且进入显式路径视图

index 5 sid ipv6 2001:DB8:2000::222

执行命令index index sid ipv6 ipv6address，配置在Segment List中指定下一跳SID。

该命令允许多次执行，系统按照index index从小到大的顺序生成Segment List的SID栈。当SRv6 TE Policy下候选路径被优选后，按照候选路径下的Segment List转发流量。每个Segment List中最多配置10个SID

配置SRv6 TE Policy

srv6-te-policy locator srv6

执行命令srv6-te-policy locator locator-name，配置SRv6 TE Policy关联的Locator。用于在Locator下指定SRv6 TE Policy的Binding SID。

srv6-te policy policy1 endpoint 2001:DB8:1::1 color 101

执行命令srv6-te policy policy-name endpoint ipv6-address color colorvalue，创建SRv6 TE Policy，并且进入SRv6 TE Policy视图。

binding-sid 2001:DB8:3000::100

（可选）执行命令binding-sid binding-sid，配置SRv6 TE Policy的Binding SID。

binding-sid取值需要在locator locator-name [ ipv6-prefix ipv6-address prefixlength [ static static-length | args args-length ] * ]命令定义的静态段范围内。

candidate-path preference 100

执行命令candidate-path preference preference，配置SRv6 TE Policy的候选路径及其优先级。

每一个SRv6 TE Policy允许配置多个候选路径。 preference越大，候选路径优先级越高，存在多个候选路径时，优先级最高的生效。

segment-list list1

执行命令segment-list list-name [ weight weight-value | path-mtu mtuvalue ] *，配置SRv6 TE Policy候选路径的Segment List。

Segment List需要提前通过segment-list (Segment-routing IPv6 view)命令创建

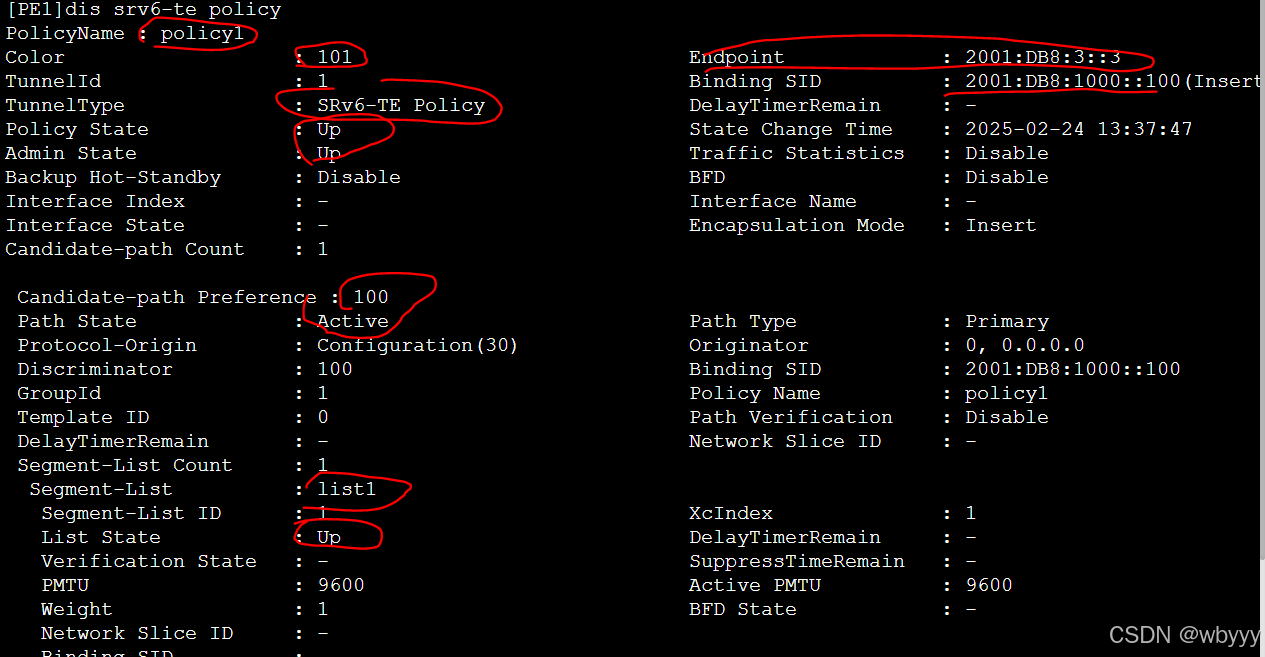

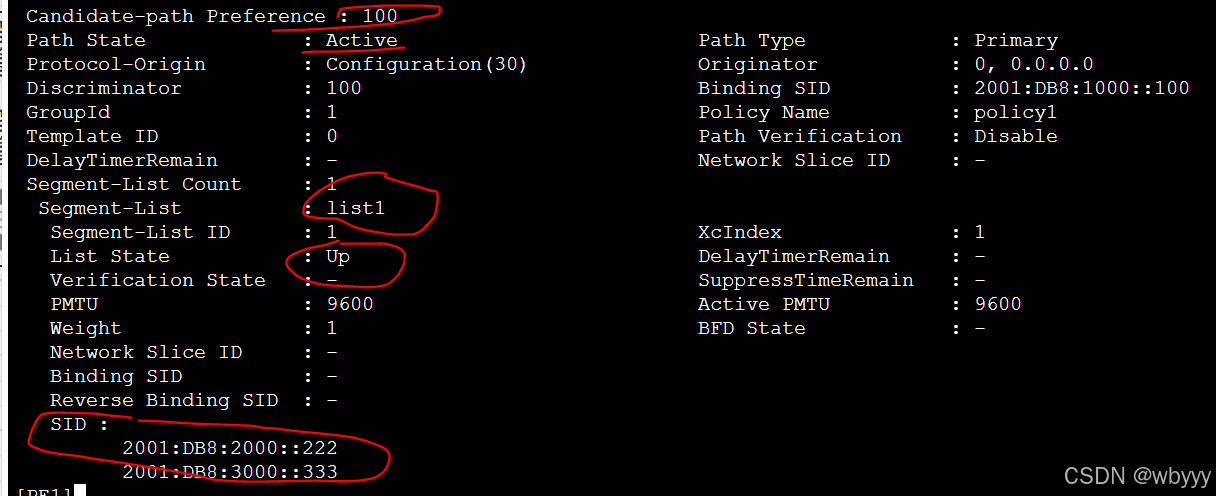

检查：SRv6 TE Policy信息

命令：dis srv6-te policy

从上面可知：

PE1的SRv6 TE Policy

（1）color：101

（2）TunnelType：隧道类型：SRv6-TE Policy

（3）endpoint：2001：DB8:3::3 ---PE3

（4）隧道状态：UP

（5）CP：候选路径优先级100

（6）Segment List：List1；SL状态是UP

（7）SID：222---3333：经过了那些路径

步骤8：配置隧道策略，引入私网流量；

PE1配置

策略：
[PE1-route-policy]dis th
#
route-policy p1 permit node 10
 apply extcommunity color 0:101
#
BGP配置
[PE1-bgp-af-vpnv4]dis th
 #
 ipv4-family vpnv4
  policy vpn-target
  peer 2001:DB8:3::3 enable
  peer 2001:DB8:3::3 route-policy p1 import
  peer 2001:DB8:3::3 prefix-sid
#
[PE1-tunnel-policy-p1]dis th
#
tunnel-policy p1
 tunnel select-seq ipv6 srv6-te-policy load-balance-number 1
#
VPN配置关联tunnel-policy
[PE1-vpn-instance-vpna-af-ipv4]dis th
 ipv4-family
  route-distinguisher 1:100
  tnl-policy p1
  apply-label per-instance
  vpn-target 1:111 export-extcommunity
  vpn-target 1:111 import-extcommunity
#

PE2配置

策略：
[PE2-route-policy]dis th
#
route-policy p1 permit node 10
 apply extcommunity color 0:101
#
BGP配置
[PE2-bgp-af-vpnv4]dis th
 #
 ipv4-family vpnv4
  policy vpn-target
  peer 2001:DB8:1::1 enable
  peer 2001:DB8:1::1 route-policy p1 import
  peer 2001:DB8:1::1 prefix-sid
#
tunnel 配置
[PE2-tunnel-policy-p1]dis th
#
tunnel-policy p1
 tunnel select-seq ipv6 srv6-te-policy load-balance-number 1
#
VPN与tunnel进行关联
[PE2-vpn-instance-vpna]dis th
#
ip vpn-instance vpna
 ipv4-family
  route-distinguisher 1:200
  tnl-policy p1
  apply-label per-instance
  vpn-target 1:111 export-extcommunity
  vpn-target 1:111 import-extcommunity
#

重要命令：

配置BGP扩展团体属性：

通过路由策略对路由增加扩展团体属性Color，携带Color的路由可以根据Color与下一跳地址迭代SRv6 TE Policy

路由着色的过程如下：

1. 配置路由策略，匹配特定路由，设置特定的Color属性。

2. 将路由策略应用到BGP邻居，或者应用到整个VPN实例，可以做为入口策略，也可以做为出口策略。

步骤1：配置route-policy

route-policy p1 permit node 10
 apply extcommunity color 0:101
#

（1）执行命令route-policy route-policy-name { deny | permit } node node，创建路由策略的节点，并进入路由策略视图。

（2）执行命令apply extcommunity color color，配置BGP扩展团体属性Color。

其中染色标记位的取值目前只能为0； color值的取值范围是0～ 4294967295。

步骤2：应用Route-policy

BGP配置
[PE2-bgp-af-vpnv4]dis th
 #
 ipv4-family vpnv4
  policy vpn-target
  peer 2001:DB8:1::1 enable
  peer 2001:DB8:1::1 route-policy p1 import
  peer 2001:DB8:1::1 prefix-sid
#

对BGP VPNv4邻居应用Route-Policy

a. 执行命令system-view，进入系统视图。

b. 执行命令bgp as-number，进入BGP视图。

c. 执行命令peer { ipv6-address | group-name } as-number as-number，配置BGP邻居。

d. 执行命令ipv4-family vpnv4，进入BGP VPNv4地址族视图。

e. 执行命令peer { ipv6-address | group-name } enable，使能BGP VPNv4邻居关系。

f. 执行命令peer { ipv6-address | group-name } route-policy route-policyname { import | export }，配置BGP入方向或出方向的路由策略。

配置引流

通过配置引流特性，可以使路由迭代到SRv6 TE Policy，利用SRv6 TE Policy里的路径信息指导数据转发。

SRv6 TE Policy配置完成以后，需要将业务流量引入SRv6 TE Policy上进行转发，这个过程称为引流。当前可以使用SRv6 TE Policy的业务包括BGP L3VPN和EVPN业务等。本节介绍相关业务如何通过隧道策略迭代到SRv6 TE Policy。

步骤1 配置隧道策略

如果是基于Color引流
