本文翻译自Vulkan-Loader的LoaderInterfaceArchitecture.md

概要

Vulkan是一个分层的架构，由以下部分组成：

Vulkan应用程序（Vulkan Application）
Vulkan加载器（Vulkan Loader）
Vulkan层（Vulkan Layers）
驱动（Drivers）
配置（VkConfig）

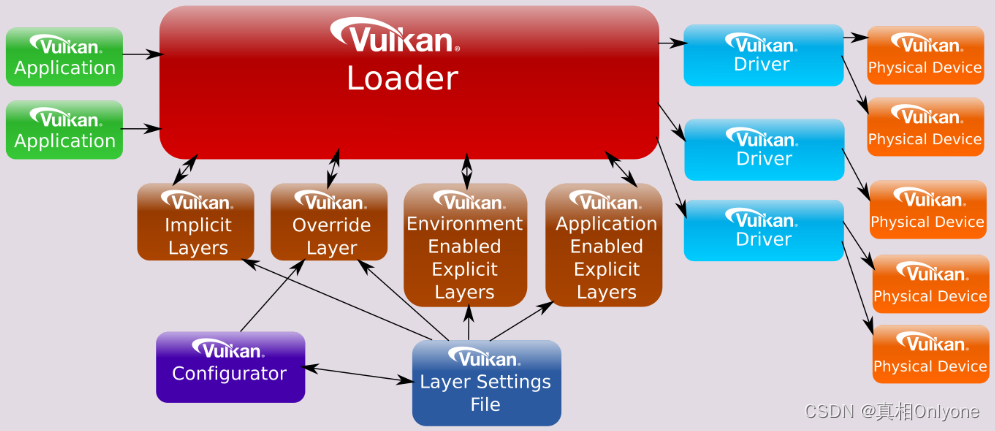

它们之间的关系如下图所示：
Vulkan Loader概要

加载器 Loader

Vulkan应用程序（application）位于最上层，直接与加载器（loader）交互，而Vulkan驱动（driver）位于底层。驱动能够控制一个或多个能够使用Vulkan进行渲染的物理设备（通常理解为显卡GPU，不过CPU也是可以实现软渲染的），实现从Vulkan转换为本机图形API（例如MoltenVK）。

在应用程序与驱动之间，加载器可以注入任意数量的可选的层，以提供特殊功能。加载器对于将Vulkan函数正确分配到合适的一组层和驱动程序的管理至关重要。Vulkan对象模型允许加载器在调用链中插入层，这样一来这些层就能够在驱动被调用之前处理Vulkan函数了。

加载器的作用：

在一个用户系统上，支持一个或多个Vulkan驱动同时存在而不相互影响；
支持Vulkan层，这些层是一些可选的功能模块（由应用程序、开发人员或标准系统设置来使能）；
降低开销。

层 Layers

层（layers）是一些可选的模块，可以用来增强Vulkan的开发环境。层可以在Vulkan函数从应用程序传递分配到驱动这一路的中间对其进行拦截、评估、以及修改。层是以动态库/静态库的形式实现，在CreateInstance的过程中被加载。

每一层都可以选择挂钩（hook）或拦截（intercept）Vulkan函数，对应的Vulkan功能可以被忽略，检查或增强。只要是没有被层hook的函数就会被该层略过，控制流会继续向前执行到下一个支持的层或者驱动，这样一来，层就可以选择是拦截所有已知的Vulkan函数还是仅拦截它感兴趣的那一部分。

部分层的作用：

验证API的使用/用法；
跟踪API的调用；
辅助调试；
分析。

由于层是可选且动态加载的，开发人员可以随时对其使能或禁用。例如：当开发调试一个应用程序时，使能特定的层能够帮助确认该应用程序是否正确地使用了Vulkan API；而release应用程序时，这些层就没必要使能了，禁用掉可以加快应用程序的执行速度。

驱动 Drivers

驱动是一组实现了Vulkan功能的库，这组库能够直接支持物理硬件设备、将Vulkan命令转换成本地图形命令、以及通过软件模拟Vulkan。最常见的驱动类型是可安装客户端驱动（Installable Client Driver, ICD）。加载器负责发现系统上可用的Vulkan驱动。只要给定可用驱动程序的列表，加载器就可以枚举所有可用的物理设备，并将这些信息提供给应用程序。

Vulkan允许系统上有多个可安装客户端驱动（Installable Client Driver， ICD），每一个ICD都支持一个或多个硬件设备。每一个设备由Vulkan中的VkPhysicalDevice对象来表示。加载器能够通过搜索系统上的标准驱动来发现可用的Vulkan ICD。

配置 VkConfig

VkConfig是由LunarG开发的一套工具，用于辅助开发人员修改本地系统上的Vulkan开发环境。它可以发现层、使能层、修改层的设置等。只要安装Vulkan SDK或者编译LunarG VulkanTools Github Repo的源码就可以拥有VkConfig了~

VkConfig会产生3个输出，其中2个与Vulkan加载器和层相关，这3个输出分别是：

Vulkan Override Layer：是VkConfig的重要部分，当加载器找到这个层时，这个层会强制加载在VkConfig中启用的所需层，并禁用那些在设置中禁用的层(包括隐式层)；
Vulkan层设置文件：可用于指定每个启用层期望执行的某些行为和动作。这些设置也可以由VkConfig控制，或者可以手动启用；
VkConfig配置。

这些文件在系统中的存放位置如下表所示：

系统平台	输出	存放位置
Linux	Vulkan Override Layer	$USER/.local/share/vulkan/implicit_layer.d/VkLayer_override.json
	Vulkan层设置文件	$USER/.local/share/vulkan/settings.d/vk_layer_settings.txt
	VkConfig配置	$USER/.local/share/vulkan/settings.d/vk_layer_settings.txt
Windows	Vulkan Override Layer	%HOME%\AppData\Local\LunarG\vkconfig\override\VkLayerOverride.json
	Vulkan层设置文件	(registry) HKEY_CURRENT_USER\Software\Khronos\Vulkan\Settings
	VkConfig配置	(registry) HKEY_CURRENT_USER\Software\LunarG\vkconfig

Vulkan的重要概念

Instance vs. Device

Vulkan中的对象（objects）、函数（functions）、扩展（extensions）和其它行为能够划分为两个部分：

基于实例（Instance）的；
基于设备（Device）的。

基于实例（Instance）的

“Vulkan instance”（VkInstance）是一个高级结构，用于提供Vulkan系统级信息和功能。

Instance对象

与Instance直接关联的Vulkan对象如下：

VkInstance；
VkPhysicalDevice；
VkPhysicalDeviceGroup。

Instance函数

Instance函数是指以Instance对象作为第一个参数或者没有对象的任意Vulkan函数，部分Instance函数如下：

vkEnumerateInstanceExtensionProperties；
vkEnumeratePhysicalDevices；
vkCreateInstance；
vkDestroyInstance；

应用程序能够通过Vulkan加载器的头文件直接连接到所有核心Instance函数。应用程序也可以通过vkGetInstanceProcAddr来查询函数指针，该函数可以查询任意Instance或Device的入口点。

如果vkGetInstanceProcAddr函数是通过VkInstance调用的，那么该函数返回的任何函数指针都是基于这个VkInstance的。

Instance扩展

Vulkan有哪些扩展是基于Vulkan提供了哪些类型函数。扩展可以分为Instance扩展和Device扩展，Instance扩展里面大部分是Instance相关类型的函数，Device扩展里面大部分是Device相关类型的函数。

基于设备（Device）的

Vulkan设备（VkDevice）是一个逻辑标识符，这个逻辑标识符通过操作系统中特定的驱动与Vulkan物理设备（VkPhysicalDevice）关联。

Deivce对象

与Device直接关联的Vulkan对象如下：

VkDevice；
VkQueue；
VkCommandBuffer。

Device函数

Device函数是指任意以Device对象或Device的子对象为第一个参数的Vulkan函数，大多数Vulkan函数都是Device函数。部分Deivce函数如下：

vkQueueSubmit；
vkBeginCommandBuffer；
vkCreateEvent。

Device函数可以使用vkGetInstanceProcAddr或者vkGetDeviceProcAddr来查询：①如果在应用程序中选择使用vkGetInstanceProcAddr，那么在每次调用该函数时会额外调用内置在调用链（call chain）中的函数，这样会稍微降低性能。②如果应用程序选择使用vkGetDeviceProcAddr，那么调用链会基于特定设备进行优化，但返回的就是仅用于该特定设备的函数指针了。③与vkGetInstanceProcAddr既能查询Instance函数又能查询Device函数不同，vkGetDeviceProcAddr只能用于查询Device函数。

总而言之，最佳方案就是使用vkGetInstanceProcAddr查询Instance函数，使用vkGetDeviceProcAddr查询Device函数。

Device扩展

和Instance扩展一样，Device扩展是一组Vulkan设备相关的函数。

Dispatch Tables和Call Chains

Vulkan使用对象模型（object model）来控制行为或操作的作用范围。被作用的对象总是Vulkan函数的第一个参数，而且这个对象是可分派的（参考Vulkan Specification Section 3.3 Object Model）。可分派对象的句柄是一个指向结构的指针，该结构包含了指向加载器维护的分派表（一组函数指针）的指针，分派表包含指向相应对象的Vulkan函数的指针。

加载器维护了两类分派表：

Instance分派表：加载器在调用vkCreateInstance期间创建的；
Device分派表：加载器在调用vkCreateDevice期间创建的。

应用程序和系统可以各自指定要包含的可选层。然后，由加载器初始化指定的层，为每个Vulkan函数创建一个调用链，分派表的每个条目（入口）将指向该链的第一个元素。这样一来，加载器就为其创建的每个VkInstance建立了一个Instance调用链，为其创建的每个VkDevice建立了一个Device调用链。

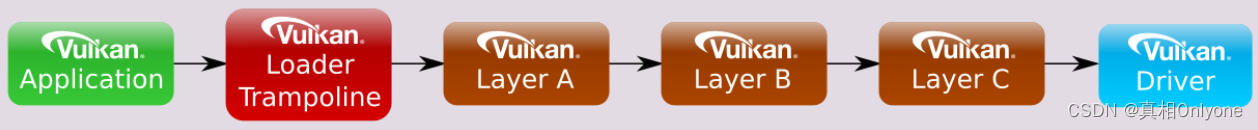

当应用程序调用Vulkan函数时，在加载器中首先会命中trampoline函数，这些trampoline函数非常短小简单，主要用于跳转到指定对象的合适的分派表入口。此外，加载器在调用链中还有一类函数叫做terminator，terminator函数会在加载器使能了指定层之后被调用，主要用于将信息传递给驱动。

Instance调用链示例

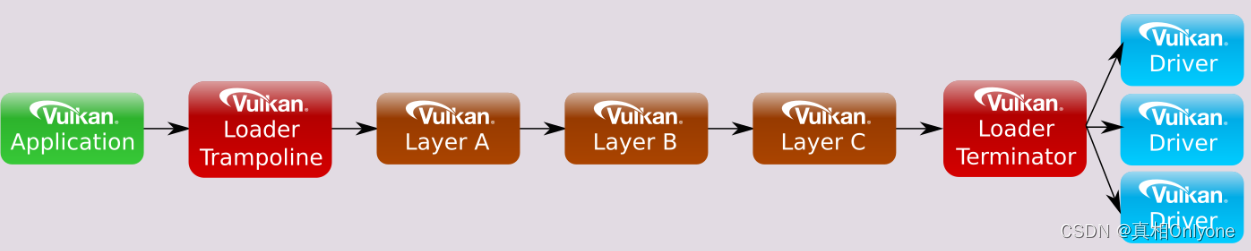

下图描述了应用程序调用vkCreateInstance函数之后调用链中发生的事情。在初始化调用链之后，加载器会调用第一层的vkCreateInstance，接着调用下一层的vkCreateInstance，一直到最后一个层，最后再调用每个驱动程序的vkCreateInstance。这样一来，调用链中的每个启用了的层都能够根据应用程序中的VkInstanceCreateInfo结构设置所需的内容。
Instance调用链示例
这样同样也突出了当使用Instance调用链时加载器必须解决的某些复杂问题。如上图所示，加载器的terminator需要从多个驱动中收集信息，这意味着加载器必须知道作用于VkInstance上的任意实例级的扩展，以正确地收集它们的信息。
