数字电路-D触发器详解及其在编码器解码电路中的应用

本文详细介绍了触发器中的RS触发器、同步RS触发器和D触发器,重点讲解了D触发器的工作原理和特性,包括电平触发与边沿触发的D触发器。此外,还探讨了D触发器在编码器解码电路中的应用,展示了如何通过D触发器判断编码器的旋转方向。
摘要由CSDN通过智能技术生成

真的是书到用时方恨少!几个月前,毕业的时候大把的书被按斤卖掉,现在想找一本数电书再复习一下触发器都变得难,又不舍得买。。。。今天遇到一个解码编码器的触发器鉴相电路,看到D触发器一下蒙了,似乎懂,但又不懂的样子,还没找到数电书,网上搜了搜,又找出几年前数电的课件看了看,还是简单总结一下。

要了解D触发器,首先要了解RS触发器和同步RS触发器这些,So.....一步一步来

目录

RS触发器

或非门组成的RS触发器

与非门组成的RS触发器

同步RS触发器

D触发器

电平触发的D触发器

边沿触发的D触发器

D触发器设计的编码器解码电路

常见的D触发器芯片型号(74系列)


RS触发器

RS触发器(又称SR锁存器)可以由与非门组成,也可以由或非门组成。

或非门组成的RS触发器

下图是由或非门组成的RS触发器。

R是Reset的意思,是直接复位端(置0),高电平有效。

S是Set的意思,是直接置位端(置1),高电平有效。

当S、R都为0的时候,由Q上的状态决定(保持不变)。

当S=0、R=1的时候,无论触发器原先出于什么状态,Q=0,Q’=1,触发器处于“0态”。触发器的状态是由R决定的,称R为直接复位端。

当S=1、R=0的时候,无论触发器原先出于什么状态,Q’=0,Q=1,触发器处于“1态”。触发器的状态是由S决定的,称S为直接置位端。

或非门组成的RS触发器不允许出现SR同时为0的状态。

功能表如下(Q表示当前状态,Q*表示次态)

特征方程如下(注意SR=0这个约束条件)

与非门组成的RS触发器

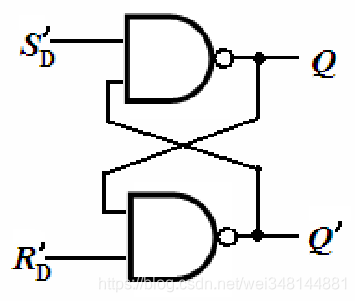

下图是由与非门组成的RS触发器
