液晶12864显示字符

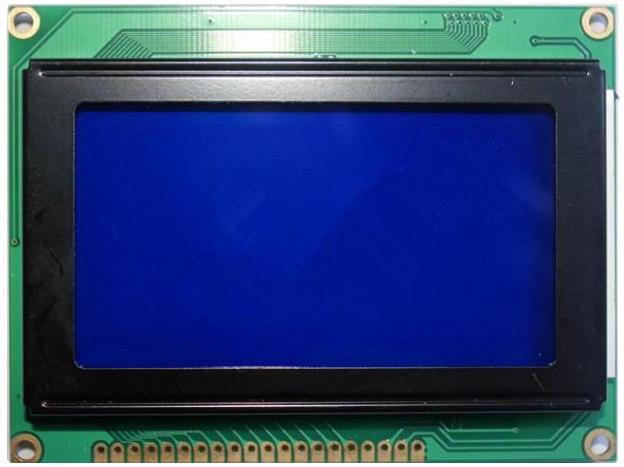

液晶12864简介

12864是128*64点阵液晶模块的点阵数简称。

基本参数

1、低电源电压（VDD:+3.0～+5.5V）。

2、显示分辨率:128×64点。

3、内置汉字字库，提供8192个16×16点阵汉字。

4、内置128 个16×8 点阵字符。

5、2MHZ 时钟频率。

6、显示方式：STN、半透、正显。

7、驱动方式：1/32DUTY，1/5BIAS。

8、视角方向：6 点。

9、背光方式：侧部高亮白色LED。

10、通讯方式：串行、并口可选。

11、内置DC-DC 转换电路，无需外加负压。

12、无需片选信号，简化软件设计。

13、工作温度: 0℃ - +55℃,存储温度: -20℃～+60℃接口。

液晶12864显示字符程序源代码

/***********************12864显示字符*********************

* 单片机：51单片机

* 开发环境：keil

* 名称:12864显示字符

************************************************************/

#include <reg51.h>

#include <intrins.h>

#define uchar unsigned char

#define uint unsigned int

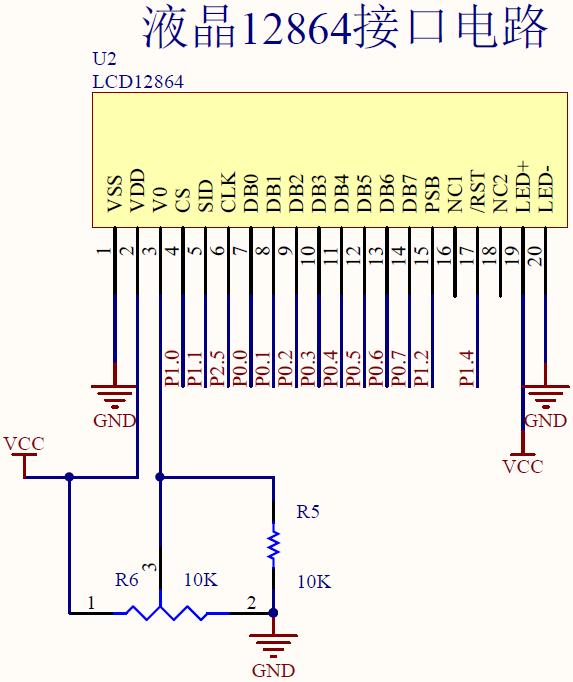

/*12864端口定义*/

#define LCD_data P0 //数据口

sbit LCD_RS = P1^0; //寄存器选择输入

sbit LCD_RW = P1^1; //液晶读/写控制

sbit LCD_EN = P2^5; //液晶使能控制

sbit LCD_PSB = P1^2; //串/并方式控制

uchar code dis1[] = {"赛思莱夫"};

uchar code dis2[] = {"欢迎使用"};

uchar code dis3[] = {"单片机学习板"};

uchar code dis4[] = {"祝您学习愉快"};

#define delayNOP0(); {_nop_();_nop_();};

#define delayNOP1();{_nop_();_nop_();_nop_();_nop_();};

void delay(int In,int Out)

{

int i,j;

for(i=0;i<In;i++)

{for(j=0;j<Out;j++){;}}

}

/**********************************************************************/

/*检查LCD忙状态 */

/*lcd_busy为1时，忙，等待。lcd-busy为0时,闲，可写指令与数据。*/

/**********************************************************************/

bit lcd_busy()

{

bit result;

LCD_RS=0;LCD_RW=1;LCD_EN=1;

delayNOP1();

result=(bit)(P0&0x80);

LCD_EN=0;

return(result);

}

/*******************************************************************/

/*写指令数据到LCD */

/*RS=L，RW=L，E=高脉冲，D0-D7=指令码。 */

/*******************************************************************/

void lcd_wcmd(uchar cmd)

{

while(lcd_busy());

LCD_RS=0;LCD_RW=0;LCD_EN=0;delayNOP0();

P0=cmd;delayNOP1();

LCD_EN=1;delayNOP1();

LCD_EN =0;

}

/*******************************************************************/

/*写显示数据到LCD */

/*RS=H，RW=L，E=高脉冲，D0-D7=数据。 */

/*******************************************************************/

void lcd_wdat(uchar dat)

{

while(lcd_busy());

LCD_RS=1;LCD_RW=0;LCD_EN=0;

P0=dat;delayNOP1();

LCD_EN=1;delayNOP1();

LCD_EN=0;

}

/*********************************************************/

/* 设定显示位置 */

/*********************************************************/

void lcd_pos(uchar X,uchar Y)

{

uchar pos;

if(X==0){X=0x80;}

else if(X==1){X=0x90;}

else if(X==2){X=0x88;}

else if(X==3){X=0x98;}

pos=X+Y;

lcd_wcmd(pos); //显示地址

}

/*******************************************************************/

/* LCD初始化设定 */

/*******************************************************************/

void lcd_init()

{

LCD_PSB=1; //并口方式

lcd_wcmd(0x34);delay(5,10); //扩充指令操作

lcd_wcmd(0x30);delay(5,10); //基本指令操作

lcd_wcmd(0x0C);delay(5,10); //显示开，关光标

lcd_wcmd(0x01);delay(5,10); //清除LCD的显示内容

}

/*********************************************************/

/* 主程序 */

/*********************************************************/

main()

{

uchar i;

delay(5,100); //延时

lcd_init();delay(5,100); //初始化LCD

lcd_pos(0,2); //设置显示位置为第一行的第1个字符

i=0;

while(dis1[i]!='\0')

{lcd_wdat(dis1[i]);i++;} //显示字符

delay(5,100);

lcd_pos(1,2); //设置显示位置为第二行的第1个字符

i=0;

while(dis2[i]!='\0')

{lcd_wdat(dis2[i]);i++;} //显示字符

delay(5,100);

lcd_pos(2,1); //设置显示位置为第三行的第1个字符

i=0;

while(dis3[i]!='\0')

{lcd_wdat(dis3[i]);i++;} //显示字符

delay(5,100);

lcd_pos(3,1); //设置显示位置为第四行的第1个字符

i=0;

while(dis4[i]!='\0')

{lcd_wdat(dis4[i]);i++;} //显示字符

while(1);

}
