SG90舵机简介

SG90舵机是一种位置（角度）伺服的驱动器，适用于那些需要角度不断变化并可以保持的控制系统。在机器人机电控制系统中，舵机控制效果是性能的重要影响因素。舵机可以在微机电系统和航模中作为基本的输出执行机构，其简单的控制和输出使得单片机系统非常容易与之接口。

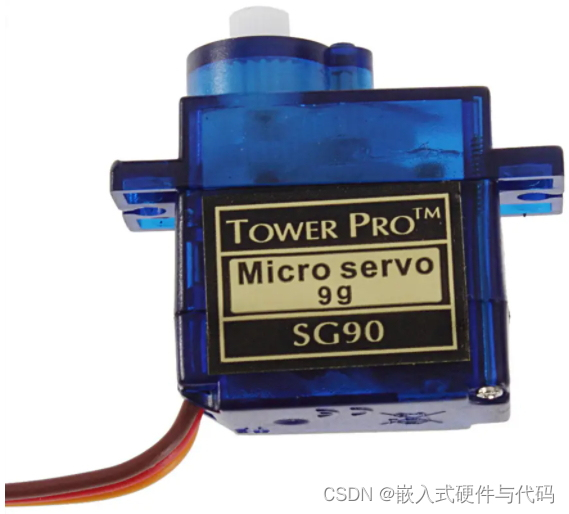

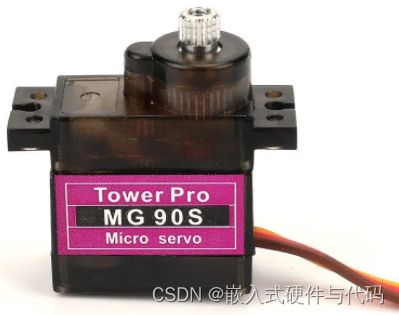

塑料齿轮SG90舵机金属齿轮SG90舵机

SG90舵机应用

SG90舵机目前在高档遥控玩具，如航模、包括飞机模型、潜艇模型、遥控机器人中已经使用得比较普遍。

SG90舵机导线

SG90舵机上有三根线，分别是GND（棕色线）、VCC（红色线）和SIG（黄色线），也就是地线、电源线和信号线。

SG90舵机工作原理

控制信号由接收机的通道进入信号调制芯片，获得直流偏置电压。它内部有一个基准电路，产生周期为20ms，宽度为1.5ms 的基准信号，将获得的直流偏置电压与电位器的电压比较，获得电压差输出。最后，电压差的正负输出到电机驱动芯片决定电机的正反转。当电机转速一定时，通过级联减速齿轮带动电位器旋转，使得电压差为0，电机停止转动。当然我们可以不用去了解它的具体工作原理，知道它的控制原理就够了。就象我们使用晶体管一样，知道可以拿它来做开关管或放大管就行了，至于管内的电子具体怎么流动是可以完全不用去考虑的。

SG90舵机舵机的控制

舵机的控制一般需要一个20ms 左右的时基脉冲，该脉冲的高电平部分一般为0.5ms~2.5ms 范围内的角度控制脉冲部分。以180 度角度伺服为例，那么对应的控制关系是这样的：

0.5ms ---------- 0 度；

1.0ms ---------- 45 度；

1.5ms ---------- 90 度；

2.0ms ---------- 135 度；

2.5ms ---------- 180 度；

小型舵机的工作电压一般为4.8V 或6V，转速也不是很快，一般为0.22/60 度或0.18/60 度，所以假如你更改角度控制脉冲的宽度太快时，舵机可能反应不过来。如果需要更快速的反应，就需要更高的转速了。

SG90舵机舵机控制例程

/************************舵机控制*************************

单片机型号：STC15W4K56S4 选择单片机内部时钟，频率为22.1184M。

舵机信号线（橙色导线）接到单片机P2.1上。

***********************************************************/

#include "stc15.h" //包含头文件stc15.h

#define Dj_Left1 2 //舵机左转角度

#define Dj_Left2 3 //舵机左转角度

#define Dj_Left3 4 //舵机左转角度

#define Dj_Left4 5 //舵机左转角度

#define Dj_Middle 6 //舵机回到中间位置

#define Dj_Right4 7 //舵机右转角度

#define Dj_Right3 8 //舵机右转角度

#define Dj_Right2 9 //舵机右转角度

#define Dj_Right1 10 //舵机右转角度

sbit ControlPort = P2^1; //舵机信号端口

void delay(unsigned int t); //delay延时函数

void delay_us(unsigned int t); //delay_us延时函数

void delay_ms(unsigned int t); //delay_ms延时函数

void DjGpio_Init(void); //舵机控制信号IO口初始化

void Timer_Init(void); //定时器初始化

void ControlLeftOrRight(void); //控制舵机函数

unsigned int TimeOutCounter = 0; //定时器溢出计数

unsigned char LeftOrRight = 0; //舵机左右旋转标志

void delay(unsigned int t) //delay延时函数

{while(t--);}

void delay_us(unsigned int t) //delay_us延时函数

{

unsigned char i;

while(t--)

{i=3;while(i--)delay(1);}

}

void delay_ms(unsigned int t) //delay_ms延时函数

{while(t--){delay_us(t);}}

void ControlLeftOrRight(void) //控制舵机函数

{

LeftOrRight=Dj_Middle;TimeOutCounter=0;delay_ms(500);

LeftOrRight=Dj_Left3;TimeOutCounter=0;delay_ms(500);

LeftOrRight=Dj_Right3;TimeOutCounter=0;delay_ms(500);

LeftOrRight=Dj_Middle;TimeOutCounter=0;delay_ms(500);

}

void DjGpio_Init(void) //舵机控制信号IO口初始化

{

P2M0 = (P2M0|0x02);

P2M1 = (P2M1&0xfd);

}

void Timer_Init(void) //定时器初始化

{

TMOD = TMOD|0x11;

TH1 = 0xfe; //0.25ms定时

TL1 = 0x33;

ET1 = 1;

TR1 = 1;

EA = 1; //开总中断

}

void main(void)

{

Timer_Init(); //定时器初始化

DjGpio_Init();

ControlLeftOrRight(); //控制舵机函数

while(1){;}

}

void timer1()interrupt 3 //定时器中断处理

{

TH1=0xfe;TL1=0x33; //0.25ms

TimeOutCounter++;

switch(LeftOrRight)

{

case 2: //0.5ms

{

if(TimeOutCounter<=2){ControlPort=1;}

else{ControlPort=0;}

}break;

case 3: //0.75ms

{

if(TimeOutCounter<=3){ControlPort=1;}

else{ControlPort=0;}

}break;

case 4: //1ms

{

if(TimeOutCounter<=4){ControlPort=1;}

else{ControlPort=0;}

}break;

case 5: //1.25ms

{

if(TimeOutCounter<=5){ControlPort=1;}

else{ControlPort=0;}

}break;

case 6: //1.5ms

{

if(TimeOutCounter<=6){ControlPort=1;}

else{ControlPort=0;}

}break;

case 7: //1.75ms

{

if(TimeOutCounter<=7){ControlPort=1;}

else{ControlPort=0;}

}break;

case 8: //2ms

{

if(TimeOutCounter<=8){ControlPort=1;}

else{ControlPort=0;}

}break;

case 9: //2.25ms

{

if(TimeOutCounter<=9){ControlPort=1;}

else{ControlPort=0;}

}break;

case 10: //2.5ms

{

if(TimeOutCounter<=10){ControlPort=1;}

else{ControlPort=0;}

}break;

default: break;

}

if(TimeOutCounter==80) //20ms

{TimeOutCounter=0;}

}
