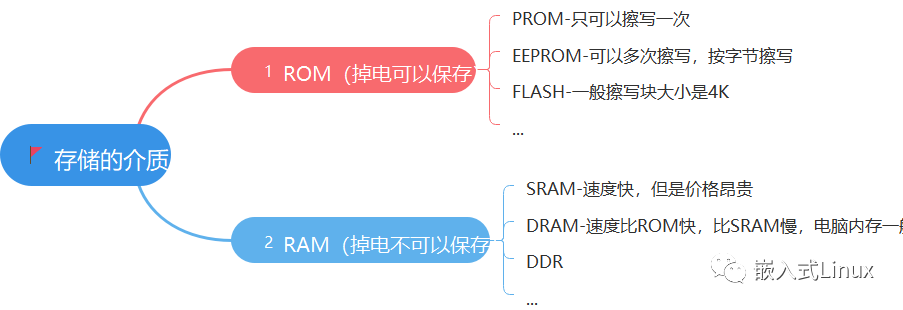

我们正常编译生成的二进制文件，需要下载烧录到单片机里面去，这个文件保存在单片机的ROM中，ROM这个名称指的是「read only memory」的意思，所有可以完成「read only memory」这种特性的存储介质都可以称为ROM，我们一般使用的单片机里面使用的是EEPROM。

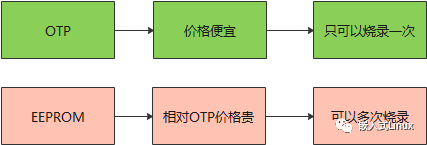

OTP「一次性可编程芯片」跟EEPROM可以说是相辅相成的。

EEPROM的全称是「电可擦除可编程只读存储器」，即Electrically Erasable Programmable Read-Only Memory。

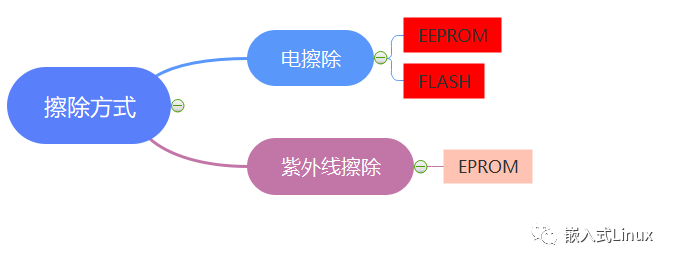

电擦除和紫外线擦除是两种不同的擦除方式，我现在知道用紫外线擦除的ROM是EPROM。

EPROM芯片有一个很明显的特征，在其正面的陶瓷封装上，开有一个玻璃窗口，透过该窗口，可以看到其内部的集成电路，紫外线透过该孔照射内部芯片就可以擦除其内的数据，完成芯片擦除的操作要用到EPROM擦除器。EPROM内资料的写入要用专用的编程器，并且往芯片中写内容时必须要加一定的编程电压（VPP=12~24V，随不同的芯片型号而定）。

EPROM的型号是以27开头的，如27C020(8*256K)是一片2M Bits容量的EPROM芯片。EPROM芯片在写入资料后，还要以不透光的贴纸或胶布把窗口封住，以免受到周围的紫外线照射而使资料受损。

---- EEPROM拯救了这一切

EEPROM的出现可以说是跨时代的，因为ROM可以多次编程了，对于程序员来说，终于可以多次烧写单片机了，更让我们兴奋的是，我们可以使用电擦除，而不是紫外线擦除了。

从擦除次数上，EEPROM可以擦除100W次，而且EEPROM可以针对每一个区块，也就是每一个位置写「0」或者写「1」，如果大家知道FLASH特性的话，就会觉得EEPROM是多么优秀。而且数据的保存时间可以达到100年。

当然了，特点就是电路复杂，成本高，因为成本高就导致了EEPROM的大小不是非常大，一般在512KB 以下。

---- Flash:

如果从电擦除这个特性上说的话，FLASH也是EEPROM的一种，不同的是，FLASH的擦除区块不是一个字节，而是扇区来擦除，也是因为这样的特性，才导致FLASH价格比EEPROM便宜。
