心急吃不了热豆腐

良好的焊接是保证电路稳定持久工作的前提。下面给出了常见到的焊接缺陷。看看你遇到过多少种？

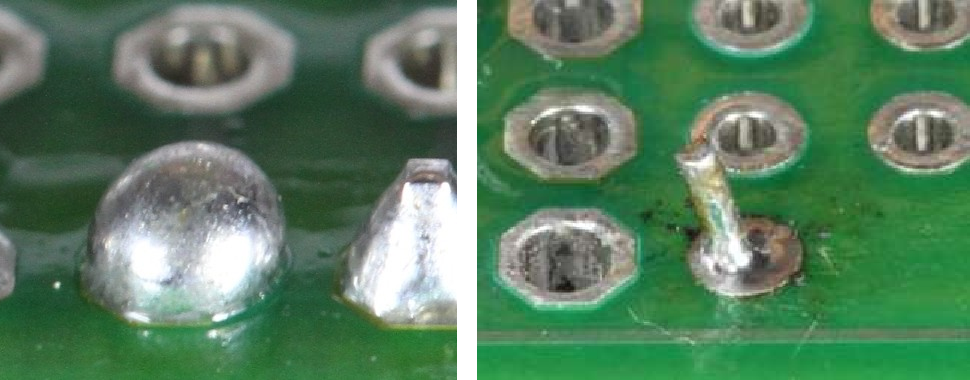

▲ 图1 焊接中的常见问题

▲ 图2  锡珠

▲ 图3 扰动的焊接：在焊接点冷却过程中焊锡移动，造成焊接表面起雾、结晶、粗糙

▲ 图4  立碑

▲ 图5 冷结：焊锡没有充分融化便开始冷却，焊接表面不均匀

▲ 图6  桥连

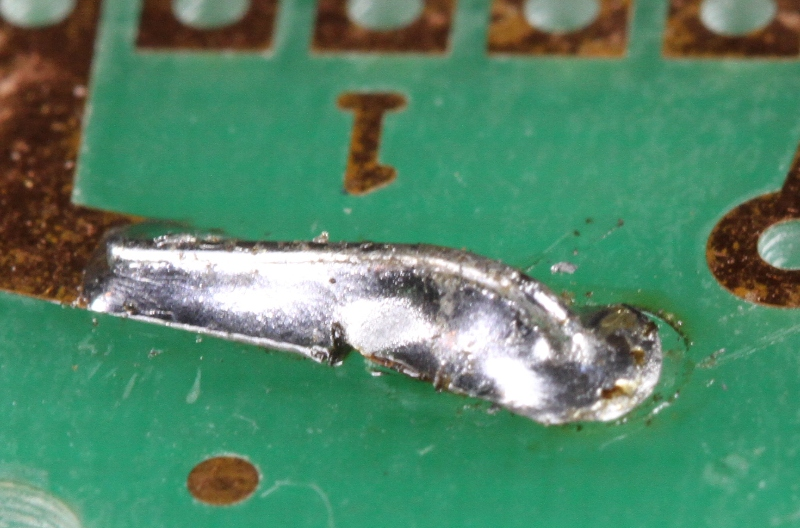

▲ 图7 过热：由于焊锡过热，焊锡顺着焊缝溜走，所剩下的焊锡不足以焊劳引脚了

▲ 图8  共面

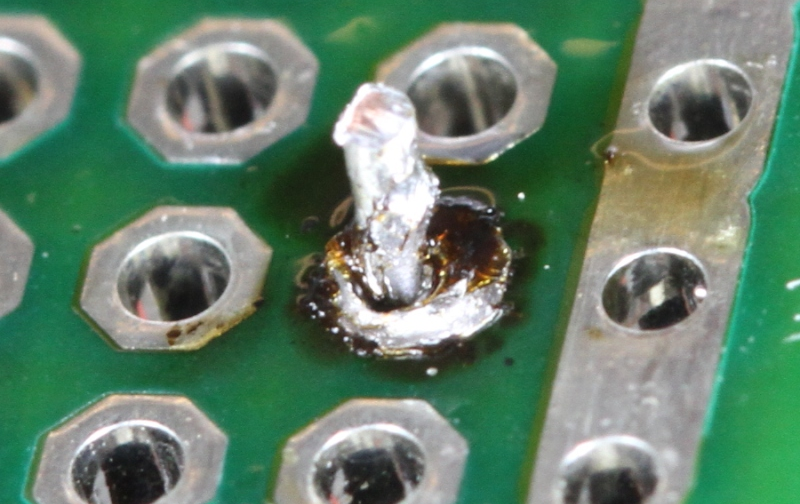

▲ 图9 助焊剂不足：造成焊锡与焊盘之间没有充分浸润

▲ 图10  针孔、吹孔、裂纹

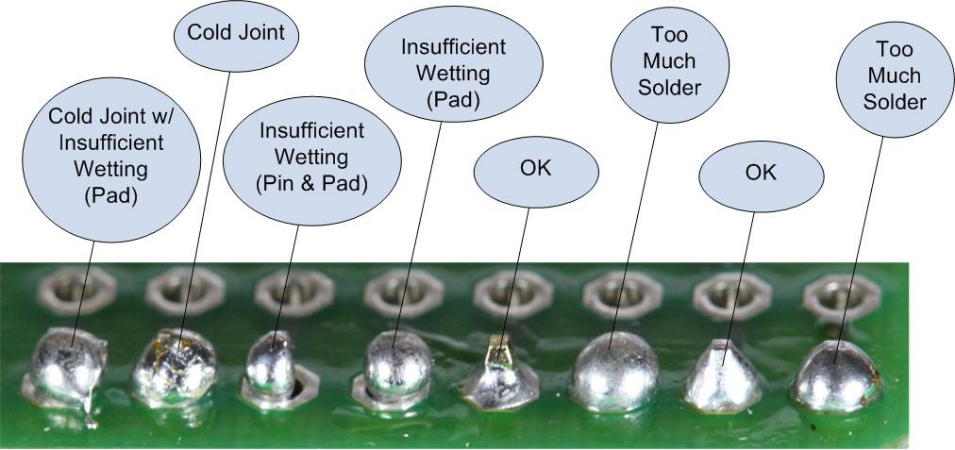

▲ 图11 焊锡过多、过少：焊锡过少降低了焊接强度；过多时则容易使得焊锡底部没有良好浸润

▲ 图12  偏移

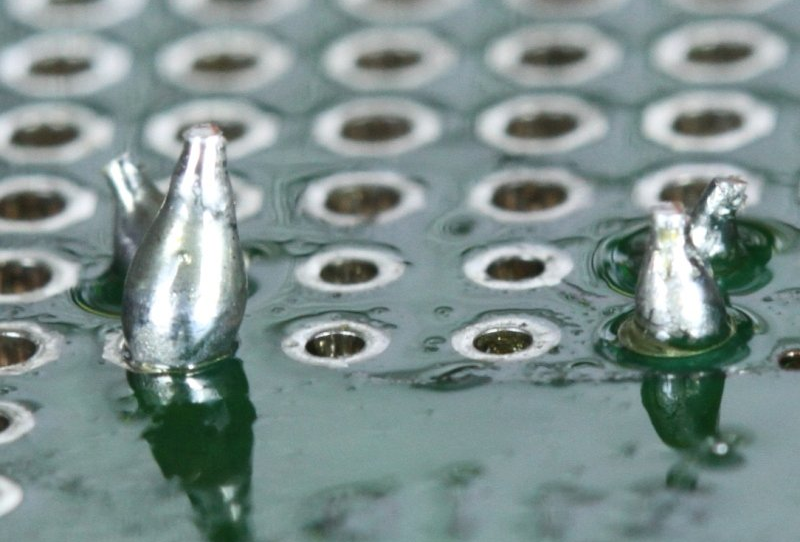

▲ 图13 管脚没有修剪：容易造成焊接线相互之间短路

▲ 图14  焊锡太多、太少

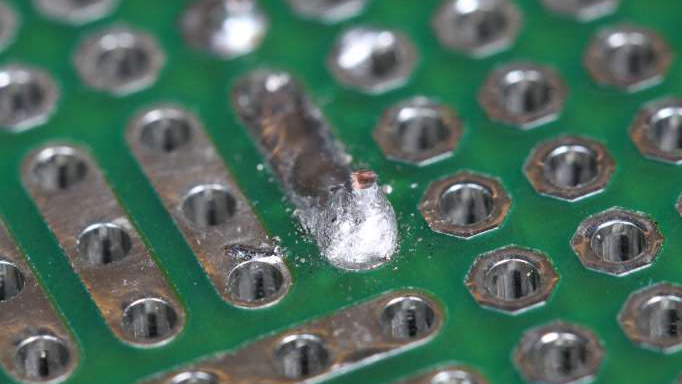

▲ 图15 焊盘脱落：很容易造成短路

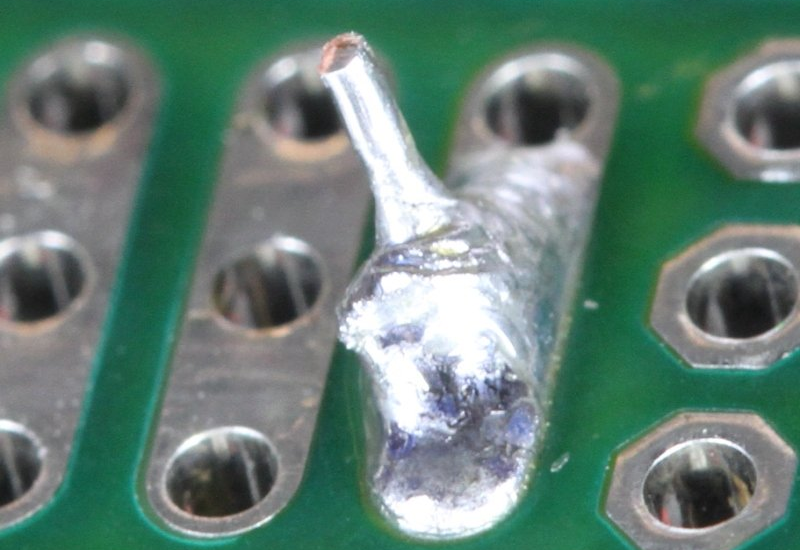

▲ 图16 利用管脚修复脱落的焊盘

▲ 图17  元件放错

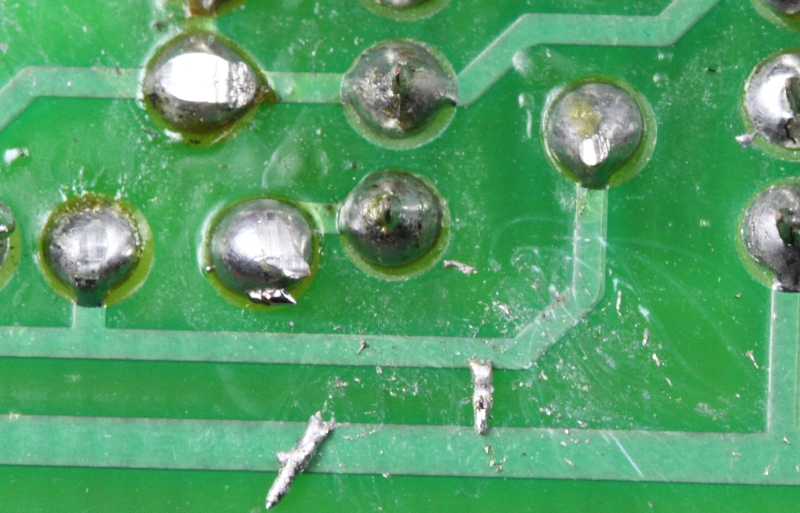

▲ 图18 四处散落的焊锡：容易引起电路短路，需要经过清洗去除这些散落的焊锡

碰到后面的问题不要烦恼，还是需要花点时间来解决。只要耐心，上面大部分的焊接缺陷都可以被修复，如果焊锡始终不听话，你可以：

• 停止加热，让焊盘与你的心情同时冷静下来；

• 清理你的烙铁头并上锡；

• 将焊盘附近的助焊剂清理；

• 重新拿烙铁加热焊盘和引脚；

• 经过几次尝试，便可以解决前面焊接问题。

转自卓老师的公众号，希望大家的焊机技术都能有所提升

---
