小闹钟项目
在额济纳支教这一年,给孩子们上了很多Arduino开发的课,也带他们完成了几个Arduino综合项目,下面陆续把这些小项目放上来,欢迎围观~~~非科班出身,C语言学的不好,望各路大神批评指点。

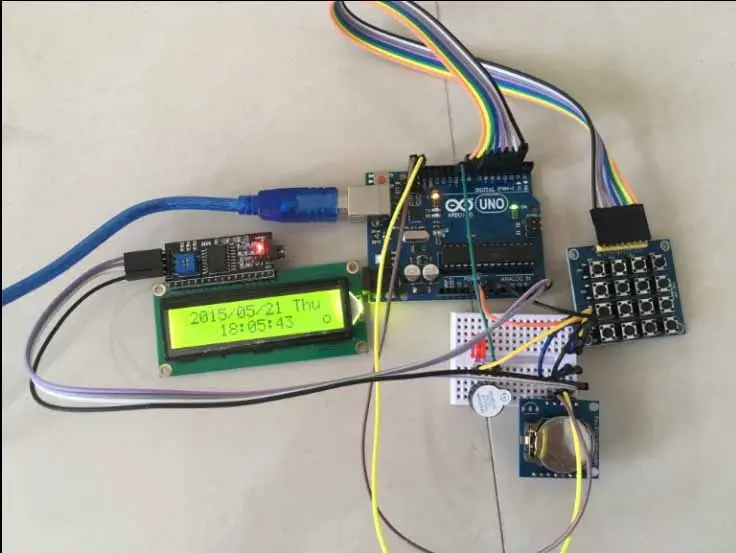

功能介绍
本项目主要是实现基本的闹钟功能:
- LCD屏幕实时显示当前时间(年、月、日、星期、时、分、秒)以及闹钟的开关;
- 通过4*4键盘可以设置初始时间及闹钟时间;
- 通过键盘,还可以查看当前设置的闹钟时间;
- 当闹钟时间到了,蜂鸣器便会响起,同时LED亮起,可以通过键盘关闭闹钟。
准备材料
- Arduino UNO *1
- LCD 1602A *1
- LCD1602液晶屏转接板(PCF8574AT) *1
- 4*4 矩阵键盘 *1
- RTC I2C时钟模块(DS1307)
- 蜂鸣器 *1
- LED灯 *1
- 面包板 *1
- 跳线若干
- 电烙铁、松香、焊锡等
就不给出购买链接了,这些材料在某宝上随便一搜就有~
模块接线
-
键盘与Arduino
R1-C4 -> 2-9
键盘与Arduino接线示意图 -
LCD 1602与转接板
如下图把转接板与LCD1602焊接在一起就行了,或者也可以插在面包板上。
![1670644-87eed5e498f4d87c.jpg](https://i-blog.csdnimg.cn/blog_migrate/a8e1c0f5bad54822c84fb70fd1fd4f0a.webp?x-image-process=image/format,png)

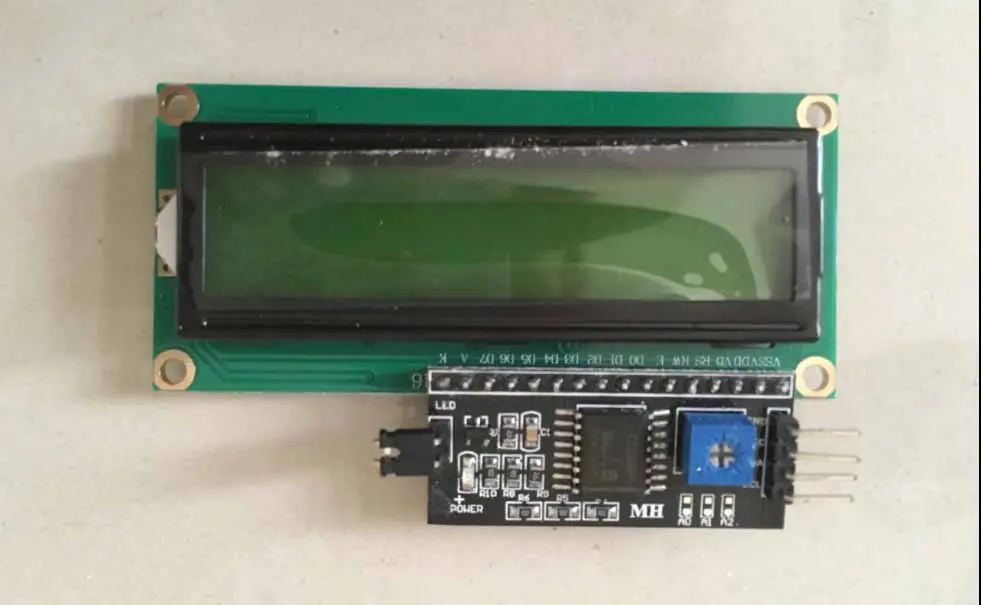

LCD 1602与转接板焊接图
-
转接板与Arduino
PCF8574T | Arduino | |
---|---|---|
GND | -> | GND |
VCC | -> | 5V |
SDA | -> | A4 |
SCL | -> | A5 |
-
DS1307时钟模块与Arduino
DS1307 | Arduino | |
---|---|---|
GND | -> | GND |
VCC | -> | 5V |
SDA | -> | AREF上一个口 |
SCL | -> | AREF上两个口 |
![1670644-aee2e8d66798fddc.jpg](https://i-blog.csdnimg.cn/blog_migrate/eab9d690099d9dc8f435b404eeb087d8.webp?x-image-process=image/format,png)

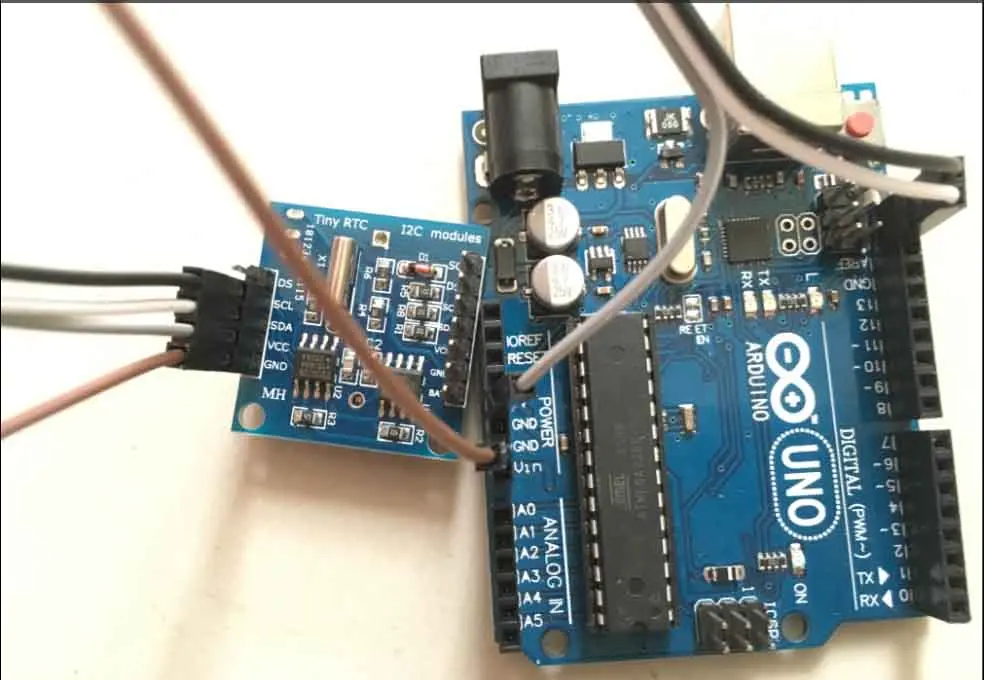

DS1307时钟模块与Arduino接线示意图
-
蜂鸣器、LED灯与Arduino
蜂鸣器、LED灯 | Arduino | |
---|---|---|
负极 | -> | GND |
正极 | -> | 10 |
第三方库
#include <LiquidCrystal_I2C.h>
#include "RTClib.h"
#include <Keypad.h>
#include <SCoop.h>
下载地址:
-
SCoop.h
->https://github.com/fabriceo/SCoop -
RTClib.h
->
