匹配滤波（脉冲压缩）

[TOC]

---

匹配滤波原理

匹配滤波器（match filter）是最佳线性滤波器的一种，该滤波器的准则是输出信噪比最大，常用于通信、雷达等系统的接收机中，下面对其冲激响应/系统函数进行推导。

设该滤波器传递函数为$H(f)$，冲激响应为$h(t)$，输入信号为

$$r(t) = s(t) + n(t)$$
其中 $s(t)$为输入信号， $n(t)$为高斯白噪声。设输入信号的频谱密度函数为 $S(f)$，
而高斯白噪声的单边功率谱为 $n_0/2$，其中 $n_0$为高斯白噪声单边功率谱密度。 该信号通过匹配滤波器输出如图1.1所示

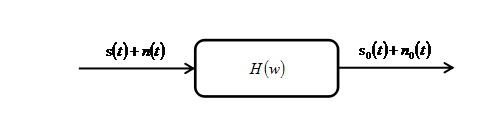

图1.1 匹配滤波器

其中$s_0(t)$为信号的输出，其大小为

$$s_0(t) = \int _{-\infty} ^{+\infty} H(f)S(f)e^{j2 \pi ft} df$$
而又已知输出高斯白噪声的功率谱密度等于输入白噪声的功率谱密度乘以系统传递函数模值的平方，即输出噪声功率为
$$N_0 = \frac{n_0}{2}\int _{-\infty} ^{+\infty} |H(f)|^2 df$$
因此，在采样时刻 $t_0$上，输出信号瞬时功率和噪声平均功率之比为

r0=|s0(t0)|2N0
