基于PLC的水塔智能水位控制系统的设计

摘要

现在PLC广泛应用于我们生活上的多个领域。这是因为PLC具有以下特点：易学易用，使用简单，维护简单、集成高。PLC未来会往集成能力加强，低成本、低容量和更大的通信容量的方向发展。水塔水位控制采用PLC系统，可以有效提高生产力，减少劳动强度。
关键词：高集成度；通信组网；水塔水位；PLC

PLC的控制原理

最早发明制造的PLC主要是用于替代最先发明的接触器控制设备，但这两个的工作原理是有很大的不同。
继电器的控制装置有着独特的运行方式，这跟PLC的工作原理大有不同。逻辑和程序一起进行的模式是继电器的特点。当线圈停止供电时，继电器上的所以触点都会立即运行。而PLC的CPU跟这种工作原理不同，即使线圈停止供电，所有触点也不会立即运行，是等到运行到那个触点才会运行。
因为继电器控制装置和PLC分析用户程序运行时间存在差异，PLC采取了一种与一般计算机工作原理不一样的技术去解决继电器和PLC两者因工作原理不一样造成的差异，这种技术叫做扫描技术。这种技术完美解决了应I/O响应要求不高的情况下，PLC与继电器控制装置都可以使用的情况。

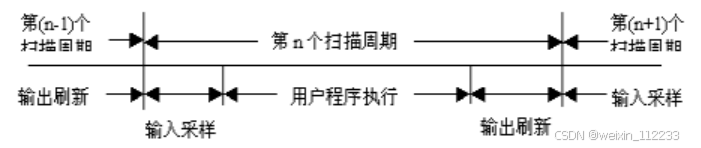

如下图所示，该图是PLC扫描周期图，在整个工作过程中，PLC按一定的运行速度重复周期运行，直到完成工作。

图1-2 PLC扫描周期图

水塔水位控制系统PLC硬件设计

2.1 水塔水位控制系统设计要求水塔水位控制

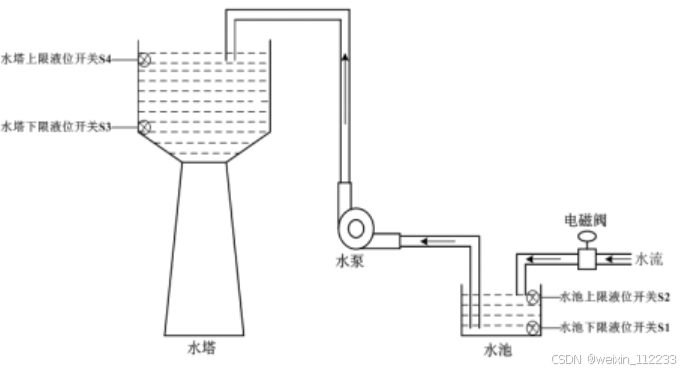

原理图如图2-1所示：

图2-1水塔水位控制原理图

水塔水位控制系统主电路

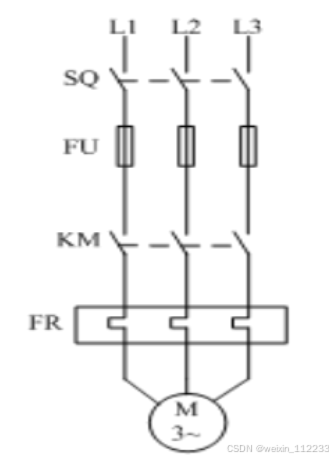

水塔水位控制系统主电路如图2-2所示：

图2-2水塔水位控制系统主电路图

水塔水位控制系统PLC软件设计

3.1 程序流程图

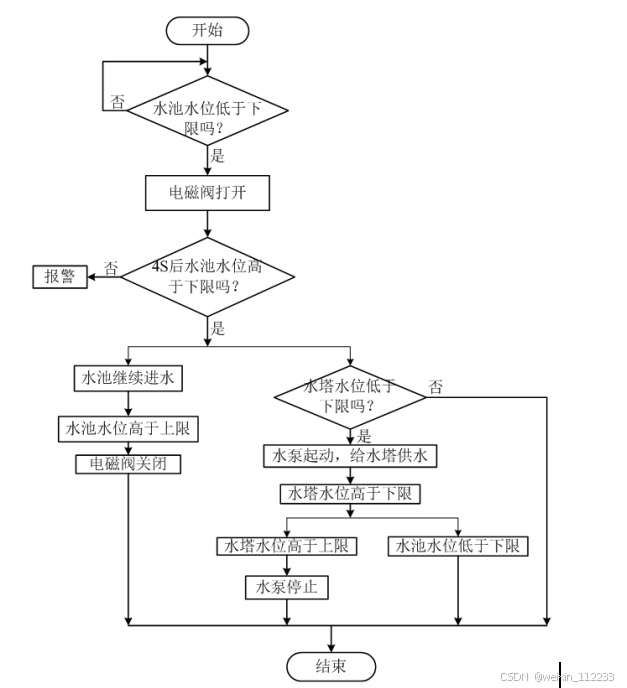

下图是根据要求设计的水塔水位控制系统的PLC控制。

图3-1水塔水位控制系统的PLC控制流程图

建立WINCC组态画面

4.4.1WINCC组态画面

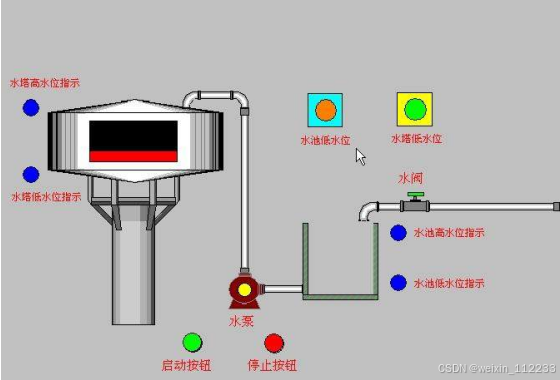

打开WINCC组态软件，新建单用户项目，然后进入图形编辑管理器，建立WINCC组态画面，如图4-1所示。

图4-1 WINCC组态画面

结论

通过这次毕业设计让我对PLC和组态软件的知识有了更深的认识，也是通过这次机会，提高了我的动手能力和解决问题的能力。PLC的基本结构、PLC的工作原理、PLC未来的发展等等有了更加深刻的认识，更加理解了水塔水位的运行方式，在理论知识方面也有了更深刻地理解。在运用组态软件时，一开始有一些细节没处理好，导致得出得结果不理想，通过网上学习和向同学老师请教，逐一解决这些问题，最后得到理想得结果。

参考文献

[1]胡学林.《可编程控制器原理及应用》.北京.电子工业出版社，2007：1.
[2]胡学林.《可编程控制器教程（提高篇）》.北京.电子工业出版社，2005：8.
[3]汪志峰.《可编程控制器原理及应用》.西安.电子科技大学出版社，2004.
[4]廖常初.《S7-300/400PLC应用技术》.北京.机械工业出版社，2005.
[5]吴中俊，黄永红.《可编程序控制器原理及应用》.北京.机械工业出版社，2004
[6]吕景泉.《可编程控制器技术教程》.北京：高等教育出版社，2001.
[7]宋德玉.《可编程序控制器原理及应用系统设计技术》.北京.冶金工业出版社，2002.
[8]郑晟，巩建平，张学.《现代可编程序控制器原理与应用》.北京：科学出版社，2003.
