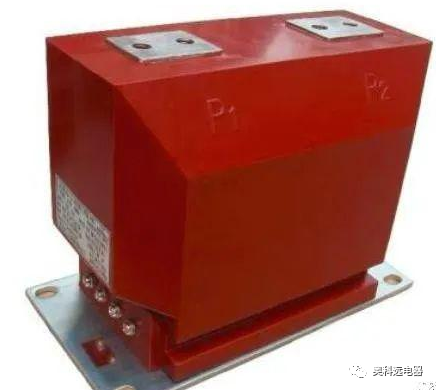

奥科远电器 点击左上角 奥科远电器 加关注 10kV电流互感器的额定一次电流载选择时，应遵循的基本原则总结如下：

1、10kV电流互感器一次电流应满足负荷的要求，并应在标准值中选取。

其标准值为10,12.5,15,20,25,30,40,50,60,75及其十进位倍数或小数。

2、10kV电流互感器的一次电流，应使在正常运行情况下，二次输出电流满足保护装置和测量、计量仪表准确度要求。

不同用途的电流互感器，保证误差准确度的额定一次电流不同，测量用电流互感器，保证满足规定误差要求的一次电流为额定电流的50%~120%。特殊用途电流互感器S 级，保证满足规定误差要求的一次电流为额定电流的10%~120%。保护用电流互感器的额定电流应不小于正常负荷电流。

一次电流可用下式选择

Ir≥KIL式中Ir ———互感器额定一次电流;        IL——— 电气设备额定一次电流和电器元件的最大负荷电流;            K———可靠系统、对于发电机、变压器和输电线路。

正常情况下，处于额定满发工况，一般可取1.2~1.5。对于直接起动的发电机，由于起动电流较大，一般可取 !$% 1.5~2。对于S 级电流互感器K值可取3~5。

在高压、超高压电网中，应推荐采用带有S测量级二次绕组的较高额定一次电流的多次级电流互感器。也可以采用不同变比的多次级电流互感器。
