cad提取边界命令_CAD常用命令：BOUNDARY（边界）

下面是本公众号文章分类目录，点击标题文字可打开分类文章列表：

安装卸载  异常、退出  文件及输入输出  基本操作技巧  各种设置及相关问题  界面和显示相关问题  快捷键  视图设置和调整  图层  颜色   线型  字体、文字样式和文字输入 标注、引线和标注样式 坐标系、坐标输入  对象捕捉   选择及组   二维绘图  多段线绘制和编辑  表格绘制及输入输出  图块、属性块、动态块  填充  复制粘贴  三维建模基础知识  图形编辑和修改  布局和视口  外部参照  光栅图像  打印输出   查询面积、长度及其他数据 心得及综合技巧  CAD工具及插件  CAD图库及相关资源

从封闭区域创建面域或多段线。

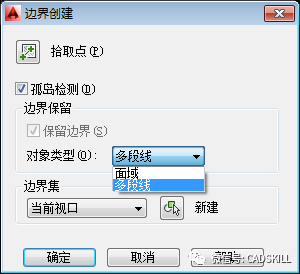

显示“边界创建”对话框。

选项列表

拾取点

根据围绕指定点构成封闭区域的现有对象来确定边界。

孤岛检测

控制 BOUNDARY 命令是否检测内部闭合边界，该边界称为孤岛。

为什么CAD填充生成边界多出很多线？什么是孤岛检测？

对象类型

控制新边界对象的类型。BOUNDARY 将边界作为面域或多段线对象创建。

为什么封闭区域用边界BO命令无法生成多段线却能生成面域？

边界集

定义通过指定点定义边界时，BOUNDARY 要分析的对象集。

• 当前视口

• 根据当前视口范围中的所有对象定义边界集选择此选项将放弃当前所有边界集。

• 新建

• 提示用户选择用来定义边界集的对象。BOUNDARY 仅包括可以在构造新边界集时，用于创建面域或闭合多行段的对象。

如果在命令提示下输入 -BOUNDARY，则将显示选项。

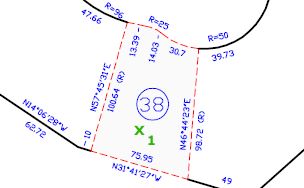

指定的内部点使用周围的对象来创建单独的面域或多段线。

以上技巧适用于AUTOCAD、浩辰CAD等类似的CAD软件。
