快速提取边界线

用封闭区域创建面域或多段线。（指定的内部点使用周围的对象来创建单独的面域或多段线）

执行方式

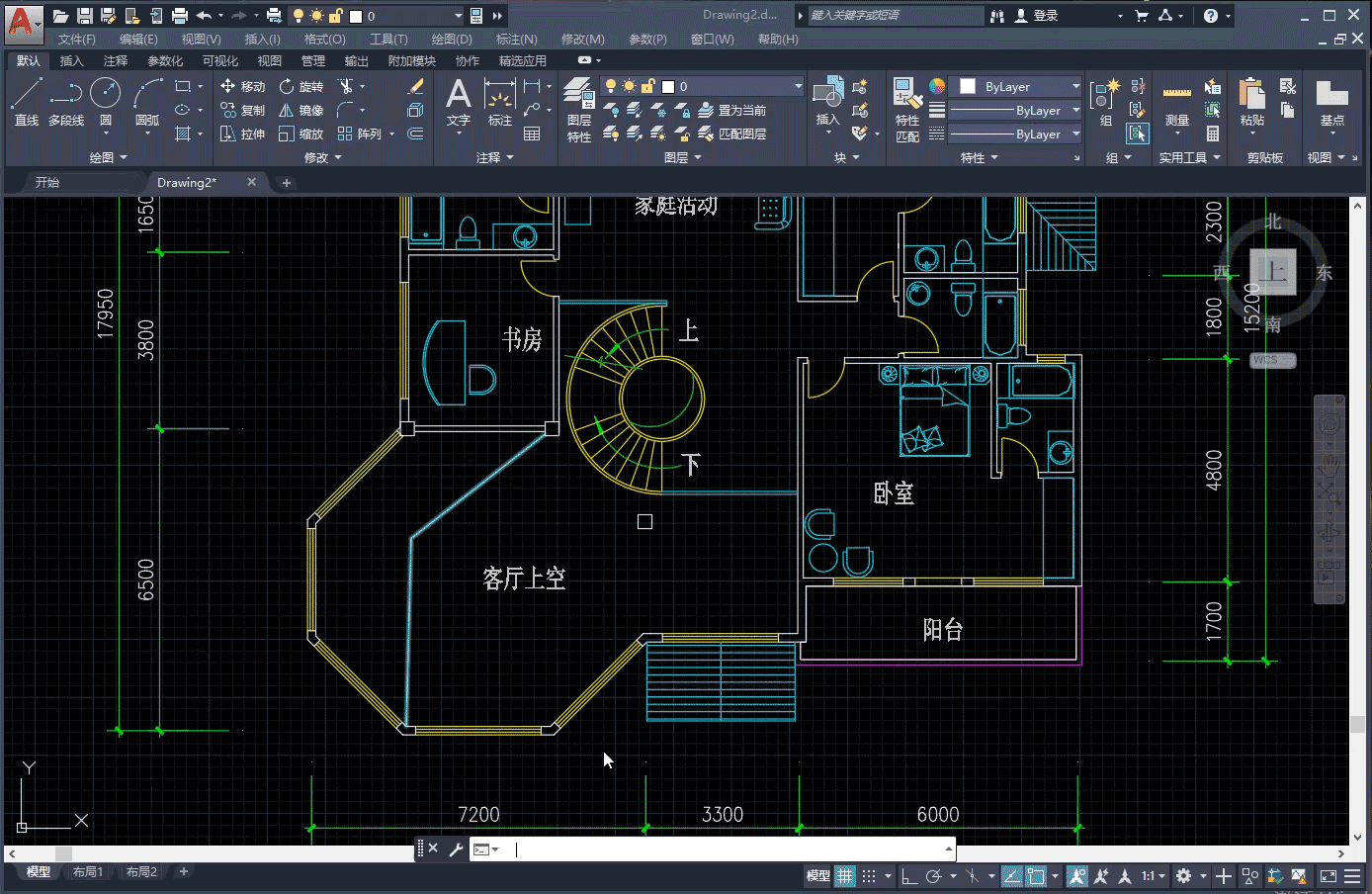

1.输入命令“BOUNDARY”(快捷键：BO)，空格键确定命令。

在这里插入图片描述

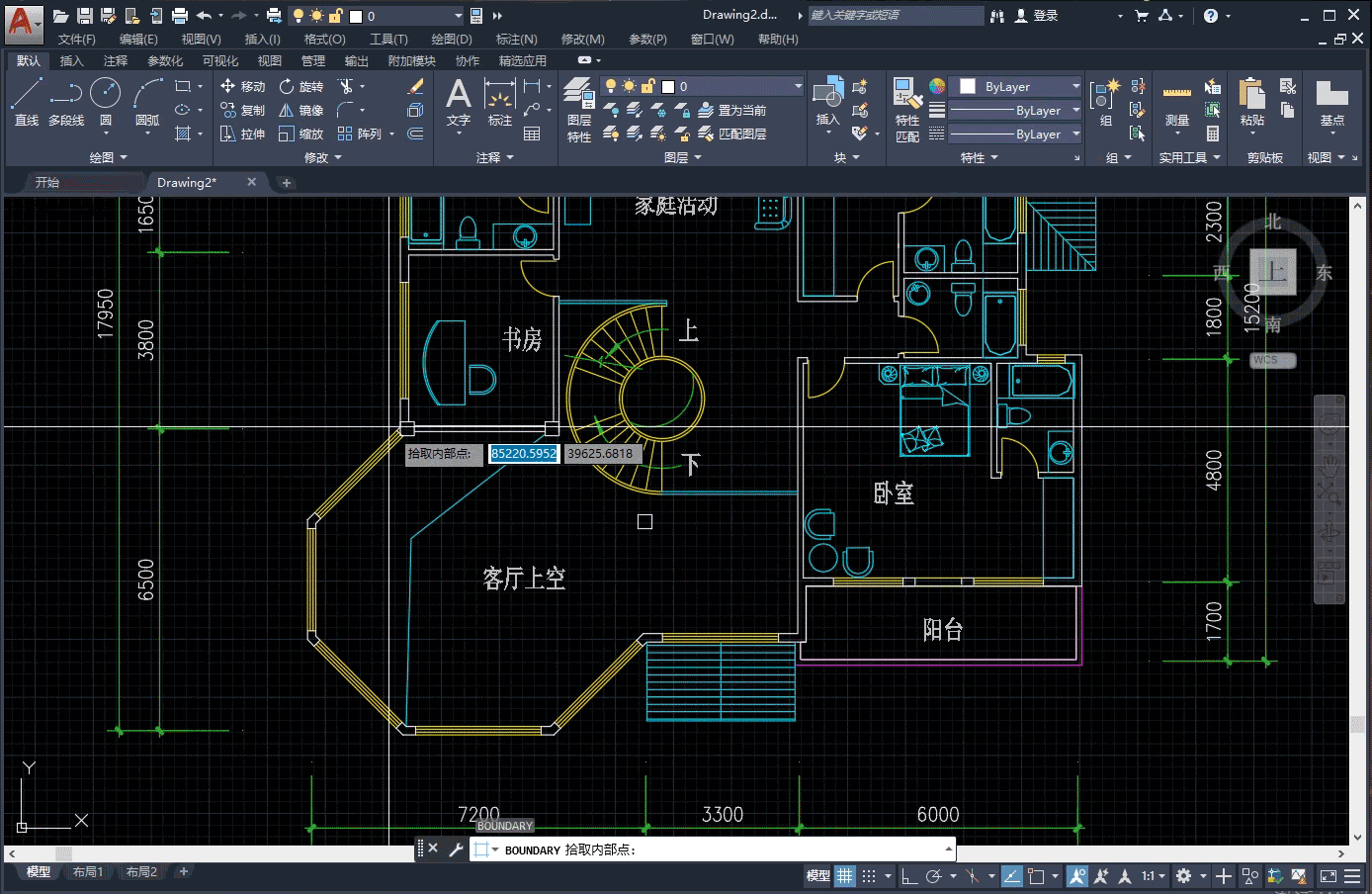

2.在弹出的“边界创建”提示框中，点击“拾取点”按钮。

在这里插入图片描述

3.然后点击想要提取边界线的闭合空间内部的任意一点，边界线创建完毕。

在这里插入图片描述

CAD绘制单双开门

用CAD梦想画图软件快速的绘制单开门与双开门。

操作工具

操作系统：Windows10

CAD软件：CAD梦想画图

步骤

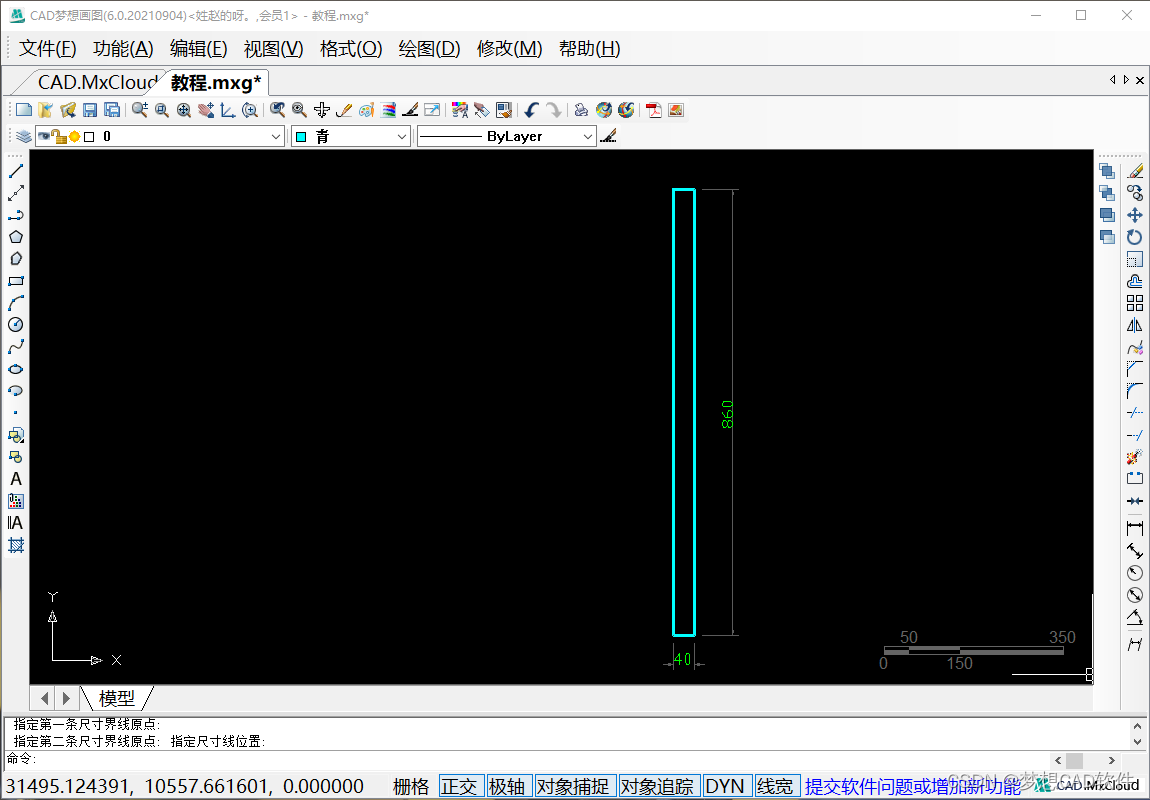

1.首先使用矩形命令（REC）绘制一个长度为40、宽860的矩形出来，如下图所示：

绘制矩形

CAD绘制单双开门

2.接着使用圆弧
