在使用浩辰CAD软件绘制CAD图纸的过程中经常会用到CAD填充功能，不同的填充方式会有不同的填充效果，下面给大家详细介绍一下在进行CAD填充过程中的填充拾取点和选择对象的区别。

CAD填充选择边界的方式有什么？

浩辰CAD软件中创建填充图案时有两种选择边界的方式：拾取点和选择对象，有不少人不清楚两者的区别，大部分人都采用拾取点的方式，选择对象用得很少。

CAD填充中的填充拾取点和选择对象的区别：

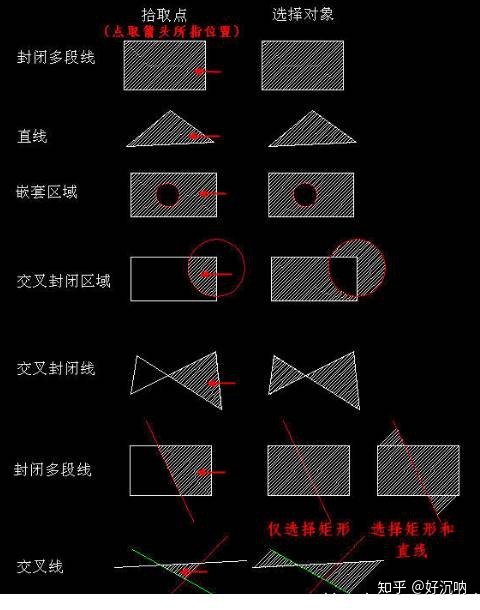

那么到底什么时候适合用拾取点，什么时候适合用选择对象呢？以下举了几个例子进行一下比较，大家看过以后就应该有基本的判断了。

从填充效果来看，拾取点的方式明确地指定了要填充的区域，结果比较好掌握，而且适用于绝大多数情况；选择对象的方式则要求相对较高，边界最好是封闭多段线，如果不是多段线，需要正好构成一个封闭区域。选择交叉不封闭的线时也可以填充，但结果会很奇怪。正因为这样的原因，大部分人都采用了拾取点的方式来创建填充。

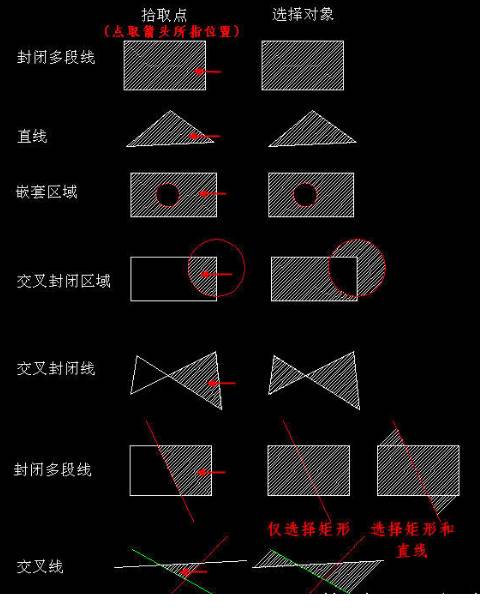

从上图中看出有些情况下拾取点和选择对象的结果是一样的，而在有些情况，比如我们需要忽略封闭多段线内的其他线时，直接点选多段线进行填充无疑是最佳的选择。

以上就是在使用浩辰CAD软件进行CAD创建填充过程中拾取点和选择对象的区别，希望对大家有所帮助。
