简介：本教程详细介绍了如何使用LabVIEW图形化编程环境进行基于ARM Cortex-M内核的STM32微控制器的编程与开发。涵盖了从理解LabVIEW编程模型到实现STM32项目部署的全过程，包括硬件接口配置、固件开发、应用层编程、调试与仿真，以及项目部署。本教程同时包含C/C++源码，帮助深入理解底层细节，并提升系统级编程能力。建议结合实物板卡进行实践，以实现最佳学习效果。全套教程及应用实例_基于stm32.的Labview编程,labview开发stm32,C,C++源码.zip.zip

1. LabVIEW图形化编程环境介绍

LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种由美国国家仪器（National Instruments，简称NI）开发的图形化编程语言。它以图形块代替传统的编程代码，使得工程师和科学家能够利用图形化界面设计和实现复杂的测量和控制应用。LabVIEW的起源可以追溯到1986年，其设计初衷是为了让工程师能够像搭积木一样构建程序，从而大幅缩短开发周期。

LabVIEW的特点包括其直观的数据流编程模型，丰富的硬件接口支持，以及易于实现并行程序设计。这些特点使得LabVIEW在工程和科研中具有重要的应用价值，特别是在自动化控制、数据采集和测试测量等领域。使用LabVIEW，开发者能够快速创建用户界面（Front Panel），并通过图形化方式编写后台逻辑（Block Diagram）。

由于LabVIEW的这些优势，它已经广泛应用于各行各业，从学术研究到工业生产，甚至到艺术创造和教育领域。在接下来的章节中，我们将深入了解如何将LabVIEW与STM32微控制器结合使用，探索两者结合带来的新可能性。

2. STM32微控制器基础与应用

2.1 STM32微控制器概述

2.1.1 STM32系列微控制器的架构和特点

STM32微控制器系列，由意法半导体（STMicroelectronics）生产，基于ARM Cortex-M内核设计，提供了一个功能强大且能效优化的微控制器解决方案。这些微控制器以其高性能、低功耗、丰富的集成外设以及可扩展的性能特点而广受市场欢迎。

该系列微控制器支持从Cortex-M0到Cortex-M7的多种内核，针对不同的应用场景，如简单的LED闪烁控制到复杂的实时数据处理应用，都能提供恰到好处的性能。STM32系列还具备包括USB、CAN、以太网、LCD等在内的高级通讯接口，极大地提升了物联网、工业自动化以及消费电子等领域的应用潜力。

2.1.2 STM32的选型指南与性能对比

对于设计工程师来说，正确选择STM32微控制器是项目成功的关键。以下是一些基本的选型指南：

应用需求 ：首先需要明确应用需求，例如是需要处理大量数据的高性能应用，还是对成本敏感的低功耗应用。
核心类型 ：基于Cortex-M0/M0+/M3/M4/M7等不同核心类型的微控制器，其性能和成本各异。
内存大小 ：根据程序复杂度和数据存储需求选择合适的程序内存和RAM大小。
外设集成度 ：根据需要选择集成特定外设的微控制器，如ADC、DAC、通信接口等。
封装形式 ：封装形式需根据产品的物理空间限制来选择。

性能对比上，STM32F4系列因其高性能的Cortex-M4核心和浮点计算能力，常被用于要求较高的应用；而STM32L系列则更注重低功耗应用；STM32G系列则提供了很好的成本性能平衡。

2.2 STM32基础开发环境搭建

2.2.1 开发环境的配置与工具链的安装

搭建STM32基础开发环境主要包括安装和配置必要的开发工具和软件，这通常包括：

STM32CubeMX ：一个图形化配置工具，用于初始化微控制器项目，配置外设参数及生成初始化代码。
Keil MDK-ARM ：一个流行的开发工具链，用于编写、编译和调试STM32项目代码。
STM32CubeIDE ：基于Eclipse IDE，是ST官方推荐的集成开发环境，支持完整的开发周期。

配置步骤如下：

下载并安装STM32CubeMX。
安装Keil MDK-ARM或STM32CubeIDE，并根据提示安装必要的驱动程序和固件。
在STM32CubeMX中创建项目，选择正确的微控制器型号，并配置所需的外设。
生成项目代码，打开对应的开发环境，完成环境配置，比如设置编译器路径、调试器选项等。

2.2.2 常用开发板和调试工具的介绍

在开发STM32项目时，开发板和调试工具是必不可少的。以下是一些常见的开发板和调试工具：

Nucleo开发板 ：意法半导体提供的开发板系列，支持STM32全系列微控制器，具有丰富的接口和扩展能力。
Discovery开发板 ：面向初学者和开发者的入门级开发板，价格亲民，易于上手。
ST-Link ：是一个便携式调试器，与开发板配套，用于下载代码、调试程序。

这些工具可帮助工程师快速搭建开发环境，简化开发过程。通过连接这些开发板和调试器，开发者可以在硬件上直接编写和测试程序，快速验证设计。

2.3 STM32应用实例剖析

2.3.1 实际项目中的STM32应用案例

在实际项目中，STM32微控制器被广泛应用于多个领域。一个典型的案例是智能手环，这类产品需要监测用户的活动量和睡眠质量，并显示相关信息。

在手环项目中，STM32可以利用其丰富的集成外设，如加速度传感器接口、蓝牙通讯等，监测和传输用户活动数据。此外，利用低功耗模式，STM32还可以显著延长电池寿命，这对于便携式穿戴设备至关重要。

另一个案例是智能家居系统，STM32微控制器可以用作家庭中的各种传感器和控制器之间的连接点，控制灯光、温度调节及安防系统等。

2.3.2 STM32在各种应用场景下的优势分析

STM32在不同应用场景下的优势主要包括：

高性能计算 ：STM32的Cortex-M系列内核提供强大的计算能力，满足复杂算法的处理需求。
低功耗管理 ：特别设计的低功耗模式使STM32非常适合电池供电的设备，如穿戴设备和便携式仪器。
丰富的外设集成 ：集成了多种外设接口，简化了外围设备的连接和管理。
宽泛的温度范围 ：适合户外或工业环境中使用，耐受恶劣环境。
安全性 ：提供了加密和安全功能，保护数据安全和硬件设备不受攻击。

STM32微控制器系列的这些优势，使其成为众多应用领域的首选微控制器解决方案。随着物联网和自动化技术的不断发展，STM32的应用场景也会日益广泛。

3. LabVIEW与STM32的结合使用

3.1 LabVIEW与STM32通信接口概述

3.1.1 LabVIEW与STM32通信的几种方式

LabVIEW和STM32微控制器结合使用时，通信是实现两者协同工作的关键。常见的通信方式包括串行通信（通过RS232、RS485）、USB接口、以太网通信以及无线通信协议如蓝牙、ZigBee等。对于不同的应用场景，开发者可以根据需要选择合适的通信方式来实现设备间的交互。

串行通信 ：使用最广泛的通信方式，适用于距离较短的数据传输。通过MAX232等电平转换芯片，可以实现TTL电平和RS232电平之间的转换，方便与PC机等设备通信。
USB接口 ：随着USB接口的普及，将其用于与STM32通信的场景越来越多。利用USB转串口模块，STM32可以被虚拟成一个COM口，通过LabVIEW的VISA功能模块进行数据交换。
以太网通信 ：适用于远距离或网络环境下的数据传输。通过网络接口芯片如 ENC28J60 实现STM32与局域网的连接，借助TCP/IP协议在LabVIEW中实现数据的接收与发送。
无线通信 ：对于移动性较强或者布线困难的环境，可以选用蓝牙、ZigBee等无线通信协议。这种通信方式在智能家居、远程监控等应用中十分常见。

3.1.2 通信接口的选择与配置方法

选择合适的通信接口是实现LabVIEW与STM32有效通信的第一步。以下是一些配置接口的建议步骤：

确定需求 ：明确数据传输的速率、距离、成本和安装环境等因素。例如，如果项目需要长时间稳定运行，可能需要选择有较高通信稳定性的以太网。
评估接口兼容性 ：考虑到LabVIEW和STM32两边的接口能力。例如，LabVIEW的某些版本可能没有内置支持某些特定通信协议的功能模块。
配置通信参数 ：在STM32的固件中配置好通信参数，包括波特率、数据位、停止位、校验位等。在LabVIEW中，通过VISA配置节点来设置通信串口的参数。
测试通信 ：搭建通信测试环境，用简单的数据传输测试验证配置正确性。可以使用LabVIEW的串口助手功能进行初步的数据通信测试。

代码块示例（LabVIEW VISA串口配置）：

(*配置VISA串口参数*)
VISA Configure Serial Port
{
    resource name: "COM1" // 串口名称
    baud rate: 9600       // 波特率
    data bits: 8          // 数据位
    parity: none          // 无校验
    stop bits: 1          // 一个停止位
    flow control: none    // 无流控
}

在以上代码块中，我们为串口通信设置了波特率、数据位、停止位等参数。这是进行串口通信前的基础配置，确保LabVIEW与STM32能够通过串口通信正常交换数据。

3.2 LabVIEW控制STM32的实现步骤

3.2.1 LabVIEW项目中集成STM32的步骤

为了在LabVIEW项目中集成STM32，需要按照以下步骤操作：

安装必要的驱动程序 ：确保你的电脑已经安装了与STM32通信所需的驱动程序，比如USB转串口的驱动。
配置STM32固件 ：编写并烧录固件到STM32上，固件里需要包含正确的通信协议实现代码，以便能够响应LabVIEW发送的指令。
使用LabVIEW的VISA接口 ：在LabVIEW中使用VISA资源管理器找到并打开目标串口。
编写通信协议和控制代码 ：创建LabVIEW的VI（虚拟仪器）来实现与STM32通信的协议，包括发送指令、接收数据以及解析数据。
测试通信连接 ：通过LabVIEW发送简单的测试指令来验证STM32的响应情况。

3.2.2 LabVIEW与STM32交互的数据处理

在LabVIEW中，与STM32交互的数据处理包括发送数据和接收数据两个方面。

发送数据 ：首先在LabVIEW VI中定义要发送的数据格式和指令集，然后通过VISA Write节点将数据发送至STM32。
接收数据 ：STM32处理完数据后，需要将其回传给LabVIEW。通过VISA Read节点读取STM32发送过来的数据，并进行必要的数据解析。

示例代码块（LabVIEW数据发送与接收）：

(*数据发送*)
VISA Write
{
    resource name: "COM1" // 串口名称
    write buffer: [指令字节序列]
}

(*数据接收*)
VISA Read
{
    resource name: "COM1" // 串口名称
    read buffer size: 100 // 读缓冲区大小
}

在LabVIEW中使用VISA Write节点来发送数据，而VISA Read节点用于接收数据。确保发送和接收的数据格式与STM32端相匹配是实现可靠通信的关键。

3.3 实践中的LabVIEW与STM32联合开发

3.3.1 联合开发的常见问题及解决方案

在LabVIEW与STM32联合开发中，开发者可能会遇到一些常见问题：

通信错误 ：串口通信中可能出现连接失败、数据丢失等问题。检查串口参数设置是否正确，以及通信线路是否正常。
固件不稳定 ：STM32固件可能出现崩溃或响应错误。使用调试工具如ST-LINK进行在线调试，并检查固件逻辑是否正确。
数据处理不当 ：LabVIEW端接收到的数据未按预期解析。在LabVIEW中检查数据接收和解析逻辑，确保数据格式正确。

3.3.2 实际应用中LabVIEW和STM32的协同工作案例

考虑一个具体的例子：一个基于LabVIEW和STM32的温度监测系统。

系统设计 ：STM32通过数字温度传感器读取环境温度，并通过串口将数据发送到LabVIEW。
LabVIEW实现 ：在LabVIEW中，我们创建一个VI用于实时显示温度数据，并根据温度变化自动控制加热器或冷却器。
系统优化 ：根据反馈调整系统响应时间、精度和稳定性，以满足实际应用需求。

在这个案例中，LabVIEW的用户界面友好的特性与STM32的实时处理能力相结合，实现了有效的数据监测和控制功能。通过这种方式，LabVIEW和STM32可以广泛应用于工业控制、自动化监测、智能设备等领域。

4. 硬件接口配置与通信协议

4.1 硬件接口的配置方法

4.1.1 接口类型及选择标准

在嵌入式系统开发中，硬件接口的类型和选择至关重要。不同的应用场景和需求决定了不同的接口类型。常见的硬件接口类型包括通用输入输出（GPIO）、串行通信接口（如RS232、RS485）、通用串行总线（USB）、SPI（Serial Peripheral Interface）以及I2C（Inter-Integrated Circuit）等。

选择硬件接口时，需要考虑以下几个标准：

数据传输速率 ：根据数据传输需求选择合适的接口。
总线结构 ：确定是单主单从还是多主多从结构。
电气特性 ：接口的电压标准和电流驱动能力需与微控制器匹配。
物理尺寸和布局 ：接口的物理尺寸和针脚布局需要适应目标硬件平台。
成本与功耗 ：高带宽的接口可能需要更高的成本和功耗。

4.1.2 接口配置的实际操作流程

对于STM32微控制器而言，硬件接口的配置通常通过其内建的外设和库函数来实现。以下是配置一个简单串行通信接口（如USART）的基本步骤：

初始化时钟源 ：为接口配置适当的时钟。
配置GPIO引脚 ：设置对应串口的TX（发送）和RX（接收）引脚的模式。
配置USART外设 ：设置波特率、字长、停止位和校验位等参数。
启用接口 ：在初始化配置完成后启用USART接口。
配置中断（可选） ：根据需要配置接收和发送中断。

void USART_Config(void)
{
    // 初始化代码
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1 | RCC_APB2Periph_GPIOA, ENABLE);

    GPIO_InitTypeDef GPIO_InitStructure;
    USART_InitTypeDef USART_InitStructure;

    // 配置GPIO的TX引脚
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    // 配置GPIO的RX引脚
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    // 配置USART
    USART_InitStructure.USART_BaudRate = 9600;
    USART_InitStructure.USART_WordLength = USART_WordLength_8b;
    USART_InitStructure.USART_StopBits = USART_StopBits_1;
    USART_InitStructure.USART_Parity = USART_Parity_No;
    USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
    USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
    USART_Init(USART1, &USART_InitStructure);

    // 启用USART
    USART_Cmd(USART1, ENABLE);
}

在配置时，需要确保所选择的时钟源和波特率在STM32的时钟能力范围内。此外，GPIO引脚的配置需要符合接口电气特性要求，保证数据信号的正确传输。

4.2 通信协议的原理与应用

4.2.1 串口通信协议及其实现

串口通信是一种常见的硬件接口通信方式。它通过异步串行传输数据，适用于低速数据交换场合。串口通信的基本参数包括波特率、数据位、停止位和奇偶校验位。正确配置这些参数对于确保数据的可靠传输至关重要。

实现串口通信的步骤：

初始化串口外设 ：根据通信需求配置串口参数。
编写发送函数 ：实现数据帧的发送。
编写接收函数 ：实现数据帧的接收和处理。
实现中断服务函数 （可选）：处理接收到的数据。

在STM32中，串口通信可以通过HAL库或者直接操作寄存器来实现。HAL库提供了更为简便的方法来配置串口。

void USART1_IRQHandler(void)
{
    // 中断处理代码
    if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET)
    {
        // 接收数据处理
        char data = USART_ReceiveData(USART1);
        // 处理接收到的数据
    }
}

4.2.2 SPI、I2C等其他通信协议的选择与应用

SPI和I2C是两种常见的串行总线协议，它们适用于芯片与芯片之间的短距离通信。

SPI协议的特点是高速数据传输、全双工通信。SPI通信需要一个主设备和一个或多个从设备，每个设备通过选择信号（NSS）进行区分。SPI的配置包括设置时钟极性和相位，以及配置速率。

void SPI_Configuration(void)
{
    // 配置SPI外设
    // 初始化代码省略...
}

I2C协议则使用两条线路进行通信：一条是串行数据线（SDA），另一条是串行时钟线（SCL）。I2C支持多主多从架构和地址广播机制。I2C配置包括设置时钟速度和从设备地址。

void I2C_Configuration(void)
{
    // 配置I2C外设
    // 初始化代码省略...
}

不同的通信协议适合不同的应用场景。例如，SPI更适合高速数据传输，而I2C则适合于多设备连接的场合。在具体项目中，需要根据实际需求来选择合适的通信协议。

4.3 实例演示硬件接口与协议的应用

4.3.1 硬件接口配置实例

假设我们需要通过STM32与一个串口GPS模块通信，首先必须配置好微控制器的串口。

int main(void)
{
    USART_Config();
    while(1)
    {
        // 主循环代码，等待接收数据或发送数据
    }
}

4.3.2 通信协议应用实例

在上述基础上，可以通过编写接收函数来解析GPS模块发送的位置信息。

void USART1_IRQHandler(void)
{
    if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET)
    {
        // 假设我们期望接收11个字符的数据
        char data[11];
        for(int i = 0; i < 11; i++)
        {
            data[i] = USART_ReceiveData(USART1);
        }
        // 处理接收到的数据，比如转换经纬度等
    }
}

这个例子展示了如何通过STM32微控制器的串口接口接收GPS模块的数据，并进行初步处理。类似地，可以通过配置SPI或I2C接口，实现与传感器、显示屏等其他硬件组件的数据交换。

在实施这些硬件接口和通信协议时，务必查阅相应的技术手册和数据表，确保所有参数正确无误。同时，理解所使用的硬件组件的数据格式和通信协议的规范也是成功开发的关键。

5. 固件开发及C/C++源码编写

5.1 STM32固件开发基础

5.1.1 固件开发流程和要点

固件开发是嵌入式系统开发的核心部分，涉及微控制器的底层编程和硬件的直接控制。STM32的固件开发流程通常包括需求分析、硬件选型、软件设计、编程实现、调试和验证等步骤。开发要点在于确保代码的效率和可靠性，同时关注硬件资源的最优使用。

对于STM32而言，固件开发需要考虑以下几点：

硬件抽象层（HAL） ：使用STM32的HAL库可以简化硬件操作，隔离硬件平台的差异性，便于代码移植和维护。
中断管理 ：合理配置中断优先级和中断服务程序是固件开发的关键，它决定了系统的实时性能。
电源管理 ：有效的电源管理策略可以显著降低功耗，延长设备的运行时间。
外设初始化与配置 ：针对不同的外设，如ADC、DAC、定时器等，需要进行精确的配置，以满足特定应用场景的需求。

5.1.2 STM32固件开发环境的搭建

STM32的固件开发环境搭建通常依赖于Keil uVision、STM32CubeIDE、IAR Embedded Workbench等集成开发环境。以下是基本的搭建步骤：

安装IDE ：从官网下载并安装适合的开发环境。
配置环境 ：在IDE中配置工程文件，包括选择MCU型号、配置编译器选项等。
导入HAL库 ：将STM32 HAL库导入到工程中，以便使用库函数。
配置系统时钟 ：确保MCU运行在正确的时钟频率下。
编写代码 ：开始编写应用程序代码，包括初始化外设和主要业务逻辑。
编译与烧写 ：编译工程并烧写到目标MCU中进行测试。

5.2 C/C++编程在STM32中的应用

5.2.1 C/C++在STM32上的编程技巧

在STM32上进行C/C++编程时，以下是一些提高代码质量和效率的技巧：

结构化代码 ：合理组织代码结构，使用函数、模块和类来管理不同的功能。
内存管理 ：优化内存使用，避免内存泄漏，特别是在资源受限的嵌入式系统中。
优化编译器指令 ：利用编译器指令如 #pragma 来优化编译过程和运行性能。
硬件操作的原子性 ：确保对外设的读写操作是原子性的，避免多线程环境下的数据竞争。

5.2.2 C/C++源码的编写、调试与优化

编写STM32固件时，应当遵循以下步骤：

编写：根据需求详细编写功能模块，注重代码的可读性和可维护性。
调试：使用仿真器或调试器进行代码调试，检查逻辑错误和异常情况。
优化：分析性能瓶颈，进行算法优化和代码重构，提高程序运行效率。

代码示例 （初始化一个LED灯）：

#include "stm32f1xx_hal.h"

void LED_Init(void) {
    // 定义一个GPIO初始化结构体
    GPIO_InitTypeDef GPIO_InitStruct = {0};

    // 使能GPIO端口时钟
    __HAL_RCC_GPIOC_CLK_ENABLE();

    // 配置GPIO
    GPIO_InitStruct.Pin = GPIO_PIN_13; // LED连接的引脚
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP; // 推挽输出
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);

    // 确保LED初始状态为关闭
    HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_RESET);
}

int main(void) {
    HAL_Init(); // 初始化HAL库
    LED_Init(); // 初始化LED灯

    while (1) {
        // 点亮LED灯
        HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_SET);
        HAL_Delay(500); // 延时500ms
        // 熄灭LED灯
        HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_RESET);
        HAL_Delay(500); // 延时500ms
    }
}

5.2.3 实际案例：编写STM32固件

在编写实际的STM32固件时，可能需要涉及多个外设和更复杂的任务。以一个简单的温度监控系统为例，我们可能需要初始化ADC来读取温度传感器数据，配置定时器进行周期性采样，并通过串口发送数据到上位机。

代码示例 （温度监控系统）：

#include "stm32f1xx_hal.h"

// ADC初始化代码
void ADC_Init(void) {
    // ... ADC初始化代码省略
}

// 定时器初始化代码
void TIM_Init(void) {
    // ... 定时器初始化代码省略
}

// 串口初始化代码
void USART_Init(void) {
    // ... 串口初始化代码省略
}

int main(void) {
    HAL_Init(); // 初始化HAL库
    ADC_Init(); // 初始化ADC
    TIM_Init(); // 初始化定时器
    USART_Init(); // 初始化串口

    while (1) {
        // 启动ADC采样
        HAL_ADC_Start(&hadc);
        // 等待转换完成
        HAL_ADC_PollForConversion(&hadc, HAL_MAX_DELAY);
        // 读取ADC转换结果
        uint32_t adc_value = HAL_ADC_GetValue(&hadc);
        // 停止ADC采样
        HAL_ADC_Stop(&hadc);

        // 将ADC值转换为温度（假设函数已定义）
        float temperature = ConvertAdcToTemperature(adc_value);

        // 通过串口发送温度数据
        char buffer[32];
        int len = sprintf(buffer, "Temperature: %.2f\r\n", temperature);
        HAL_UART_Transmit(&huart, (uint8_t*)buffer, len, HAL_MAX_DELAY);

        // 延时一段时间
        HAL_Delay(1000);
    }
}

以上是固件开发的基础知识和示例代码，通过这些内容，我们可以了解STM32固件开发的基本流程和编程技巧，并通过实际案例学习如何应用这些知识。

6. LabVIEW应用层编程实施

6.1 应用层编程概念与设计

6.1.1 应用层编程的基本概念

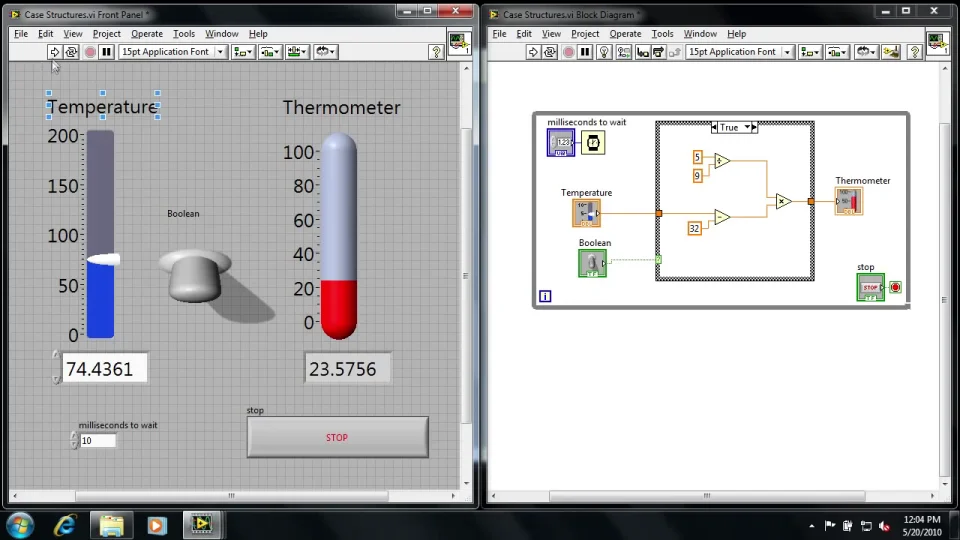

应用层编程是软件开发中最重要的部分之一，它直接面向最终用户，提供用户界面和交互逻辑。在LabVIEW中，应用层编程主要涉及到如何组织和实现数据流图（VI，Virtual Instrument）以及其与用户界面（Front Panel）之间的关系。

6.1.2 应用层程序设计的方法论

设计应用层程序时，开发者需要考虑以下几个关键点： - 用户需求分析： 分析用户需求，确定程序需要实现的功能。 - 模块化设计： 将程序分解成独立的模块，每个模块完成一个具体的功能。 - 数据流图的创建： 使用LabVIEW创建能够高效执行任务的数据流图。 - 用户界面设计： 设计直观、易用的用户界面来提升用户体验。
