----- 充电头网拆解报告 第1369篇 -----
近期充电头网入手了belkin贝尔金一款15W无线充电器,产品采用圆饼造型设计,整体小巧不占地,机身顶面以及底部均做了稳定和散热设计,让充电体验更好。产品支持15W输出,向下兼容10W、7.5W和5W等无线充电模式,并通过了CE、qi认证。下面充电头网就对这款产品进行拆解,看看其内部设计做工如何。
此前充电头网也陆续拆解了贝尔金的10W无线充电器、无线充电车载支架、无线充电板F7U027、贝尔金第二代无线充电器F7U054等多款无线充配件,大家可以点击蓝色字体观看。
一、贝尔金15W无线充电器外观
![fcb31789e865e518e4e3f1c7b3d72d82.png](https://img-blog.csdnimg.cn/img_convert/fcb31789e865e518e4e3f1c7b3d72d82.png)

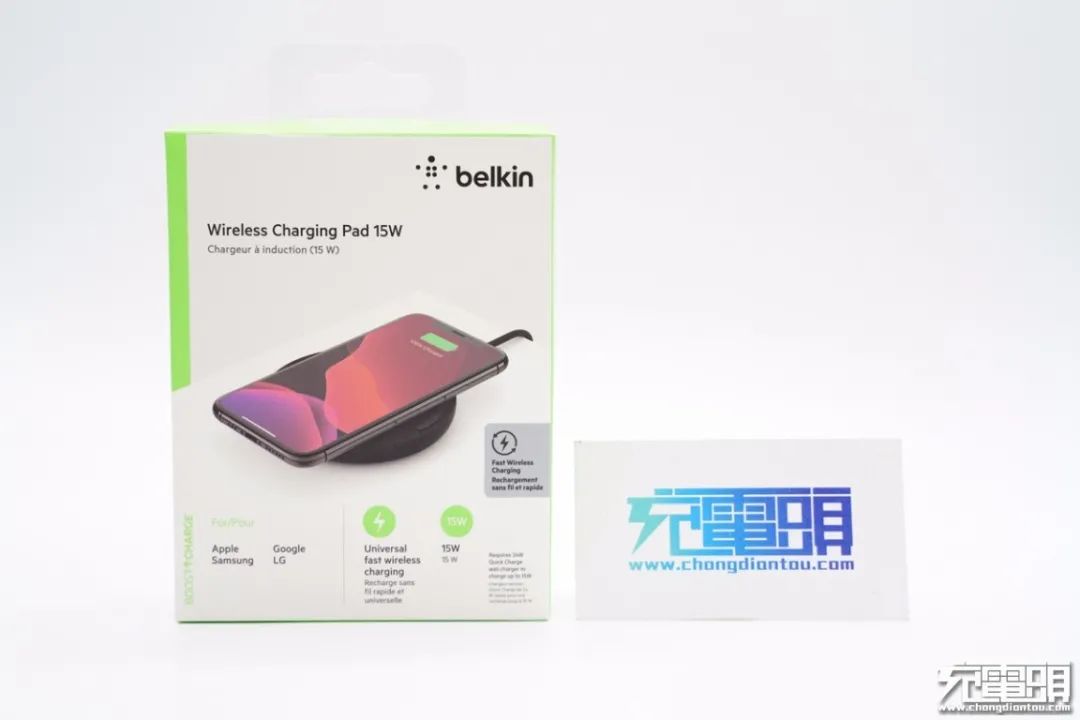

包装盒采用贝尔金典型白绿配色风格,顶部带有挂钩,正面设有belkin品牌、产品名称、使用场景图以及特性等。
![a6dfd39f5b6606f21993933394f13686.png](https://img-blog.csdnimg.cn/img_convert/a6dfd39f5b6606f21993933394f13686.png)

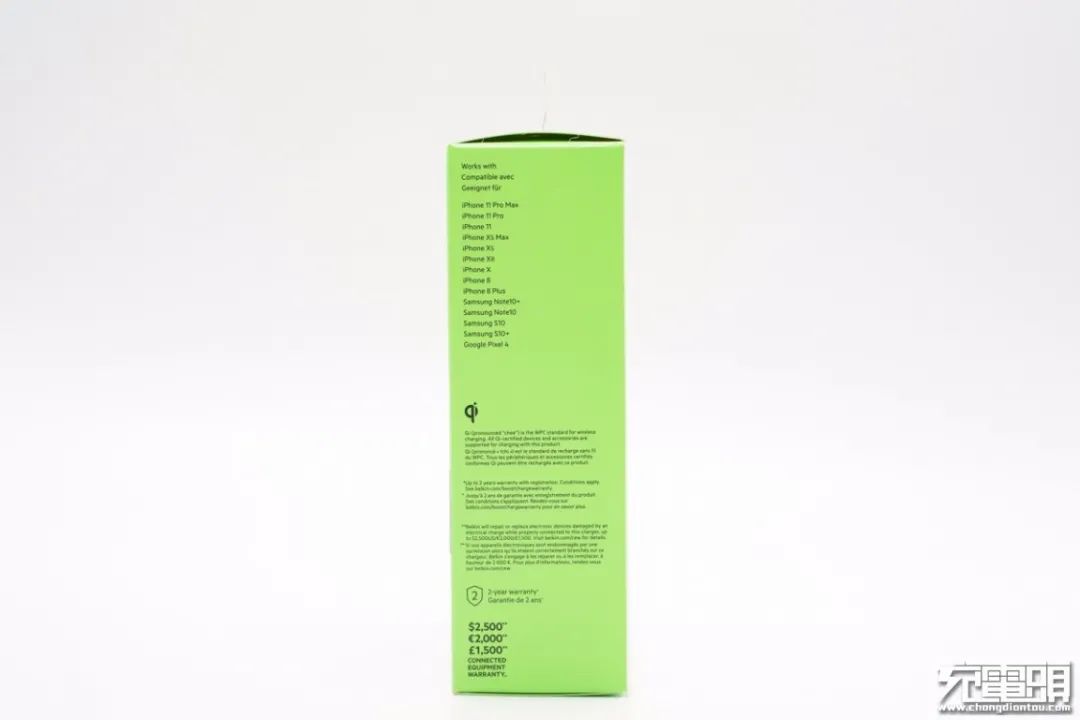

侧面标有可兼容的相关设备信息。
![410d9f19632753dbfe43f974999fd1e9.png](https://img-blog.csdnimg.cn/img_convert/410d9f19632753dbfe43f974999fd1e9.png)

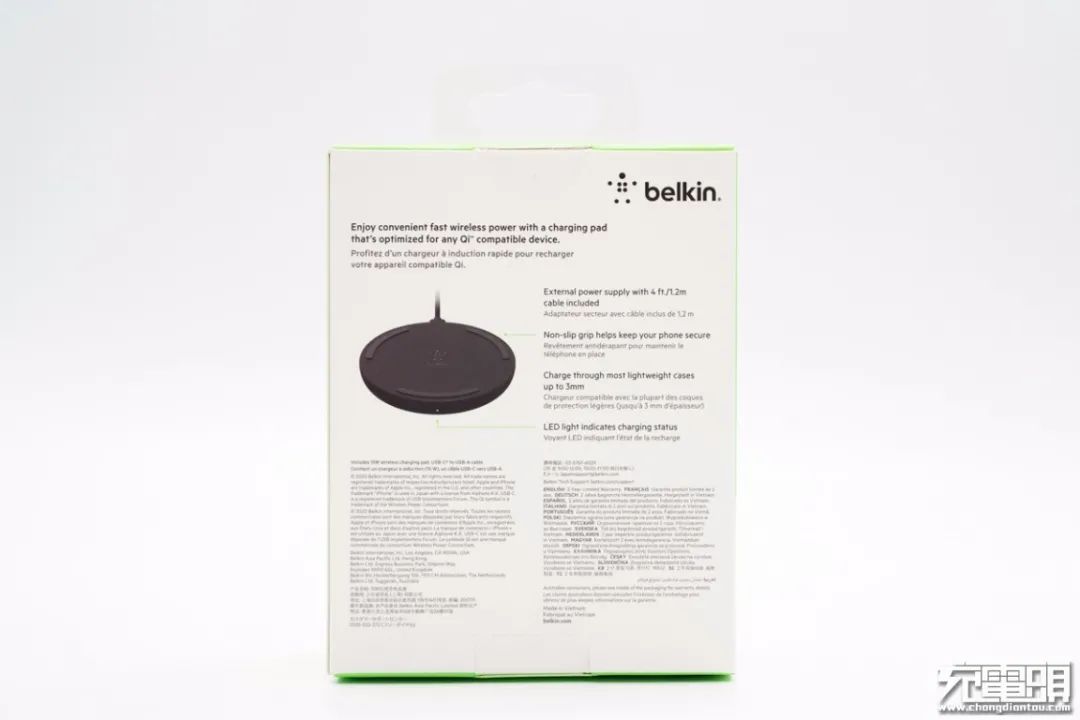

背面是无线充电器的相关信息介绍。
![e92b8a2ad1916174c31f8629e70033ff.png](https://img-blog.csdnimg.cn/img_convert/e92b8a2ad1916174c31f8629e70033ff.png)

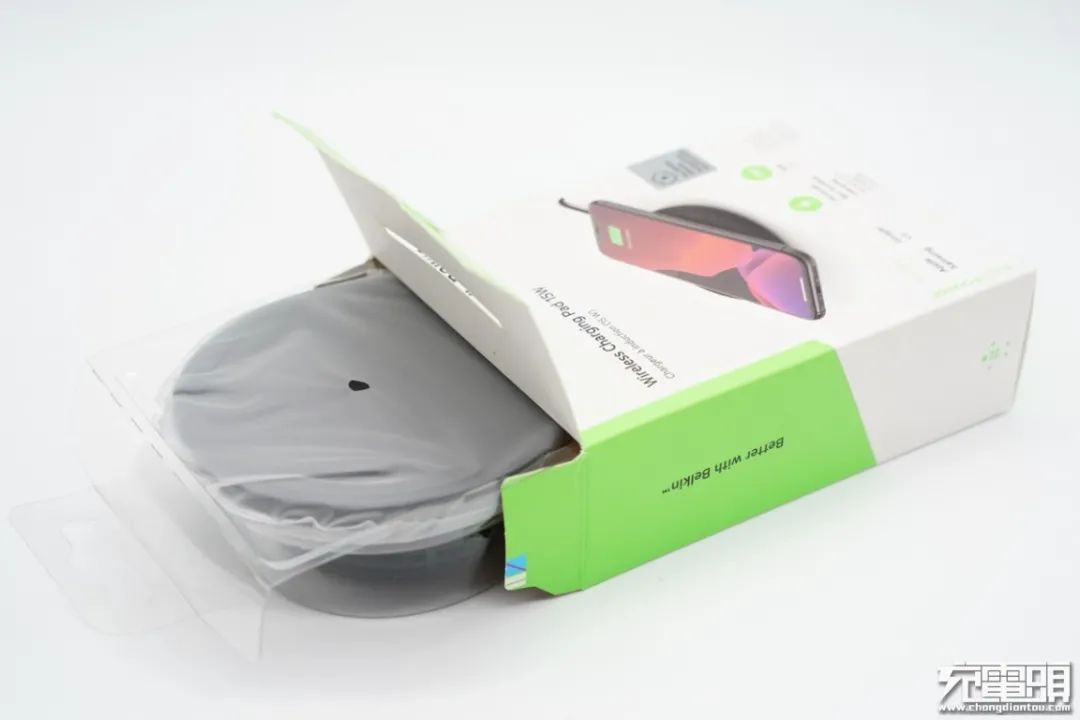

打开包装盒,内部使用塑料盒对产品进行固定保护,无线充电器外套有防尘袋。
![8311dd5bfc44e45ba3a5c7dcfa85c541.png](https://img-blog.csdnimg.cn/img_convert/8311dd5bfc44e45ba3a5c7dcfa85c541.png)

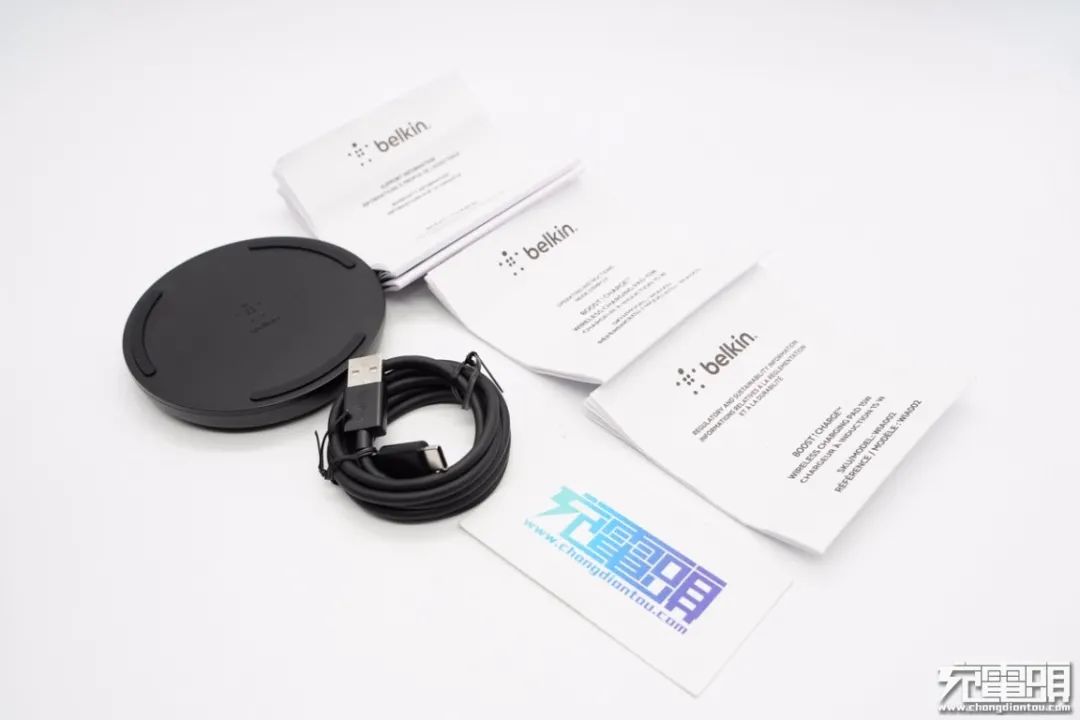

包装内含无线充电器、数据线、使用说明书和保修卡。
![b3d5e9e8b9e41a36a98e17f1f5b7f1a5.png](https://img-blog.csdnimg.cn/img_convert/b3d5e9e8b9e41a36a98e17f1f5b7f1a5.png)
数据线两端做了抗弯折处理,线头塑料外壳磨砂方便插拔使用,此外USB-A线头外壳上还设计有belkin品牌logo。
![4d9c7c635845afe5cab5f5ae169487dd.png](https://img-blog.csdnimg.cn/img_convert/4d9c7c635845afe5cab5f5ae169487dd.png)

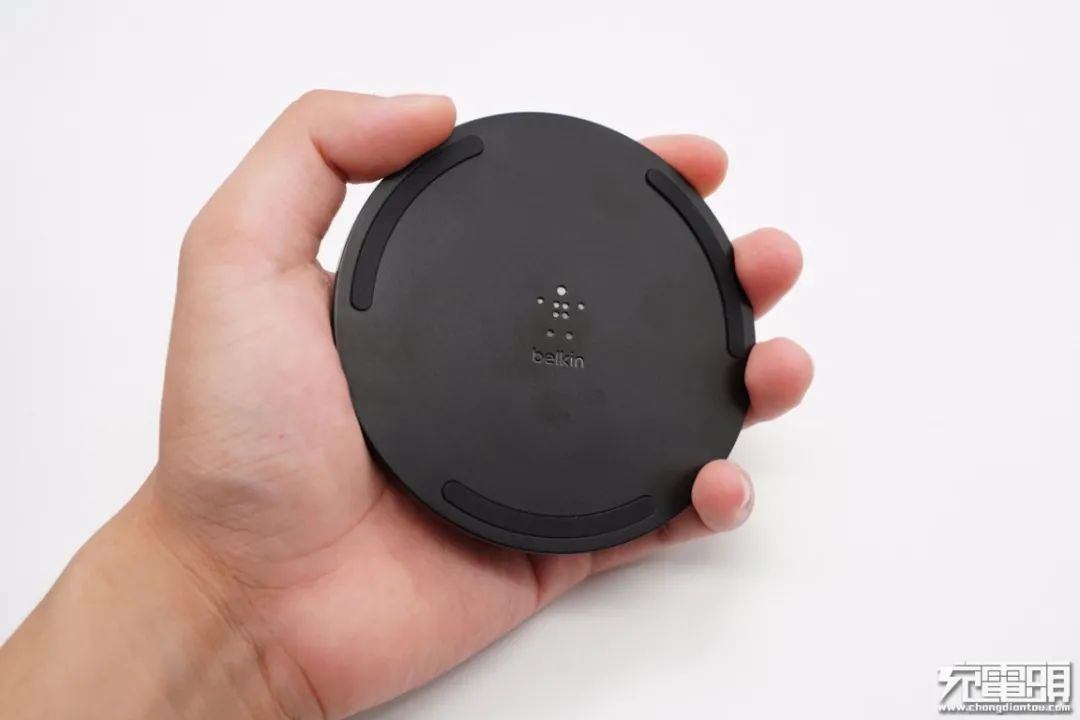

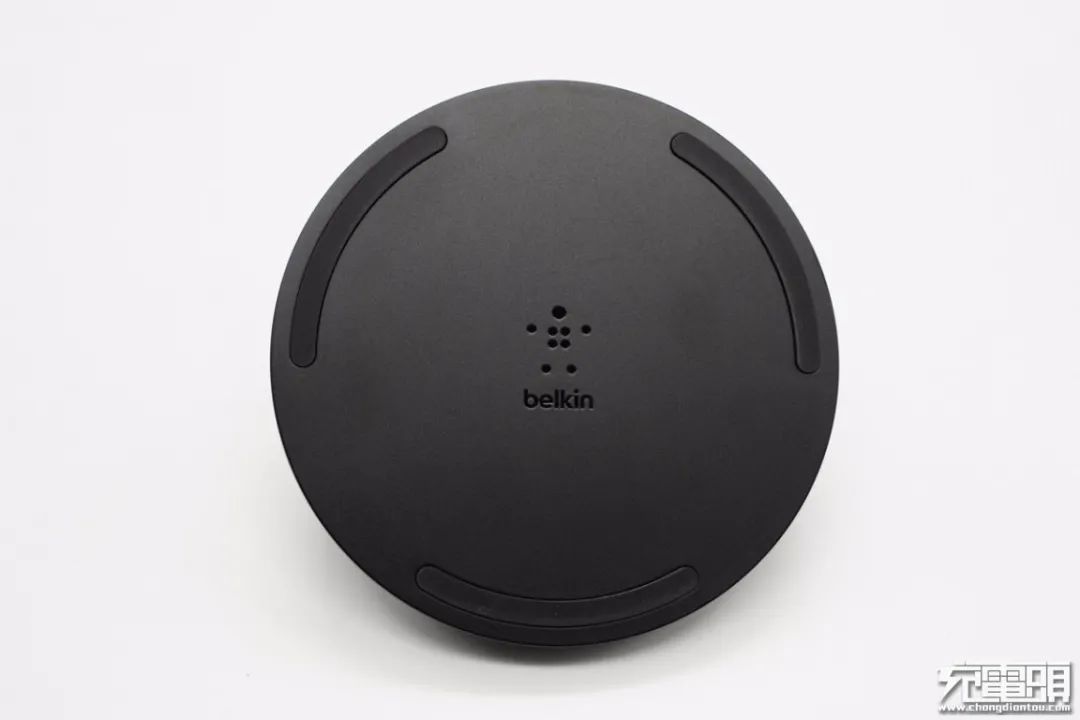

贝尔金这款无线充电器采用圆盘造型设计,机身壳表面哑光处理,顶面中心设有belkin品牌logo。
![28108f5c1164e1e6461fb176843335a4.png](https://img-blog.csdnimg.cn/img_convert/28108f5c1164e1e6461fb176843335a4.png)

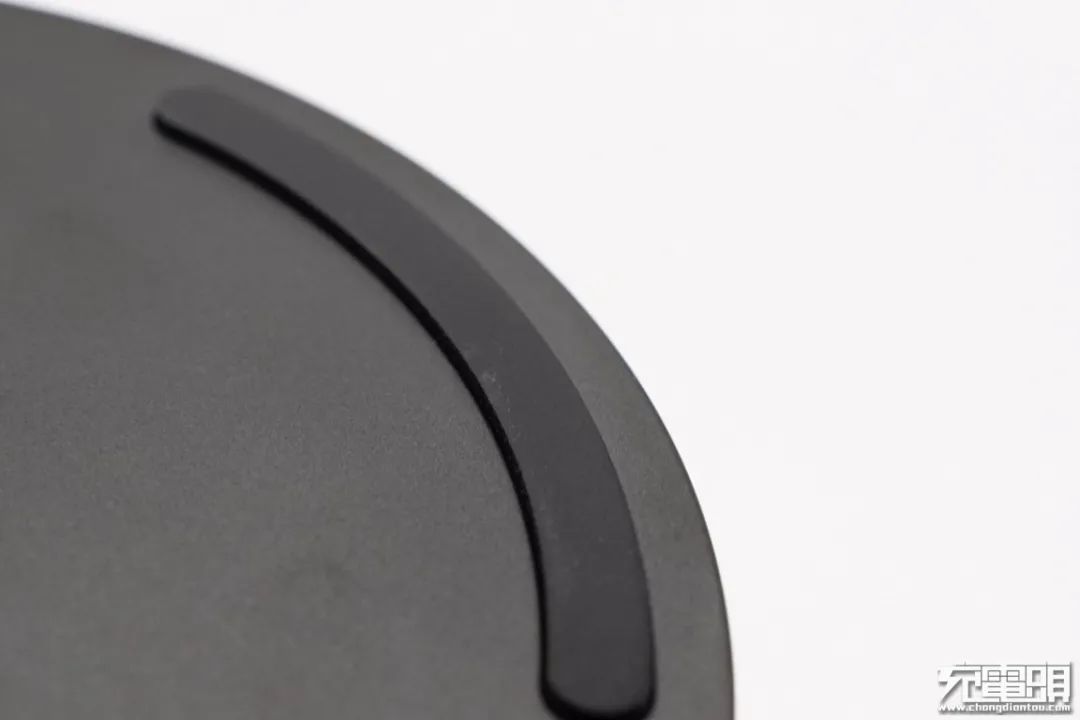

顶面边缘设有防滑胶垫,保持手机与顶部接触面中空,让充电环境更稳定温度更低。
![8274810c715ed1a5e50d71b3a94deb80.png](https://img-blog.csdnimg.cn/img_convert/8274810c715ed1a5e50d71b3a94deb80.png)

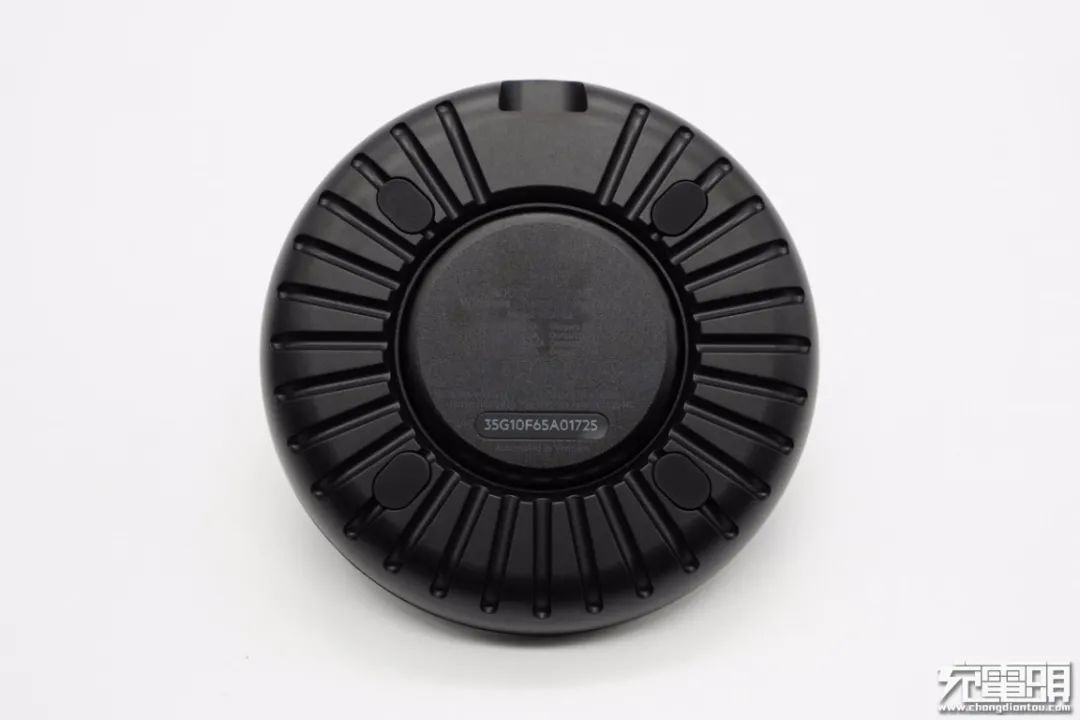

机身底部由环形塑料壳和中心金属壳两部分组成,两部分机身壳交界处内凹设计,同时塑料壳上设计有很多凹槽,如此设计便于金属壳吸收热量后通过凹槽散发。
![e733e8718915a4d8faa041c173050d92.png](https://img-blog.csdnimg.cn/img_convert/e733e8718915a4d8faa041c173050d92.png)

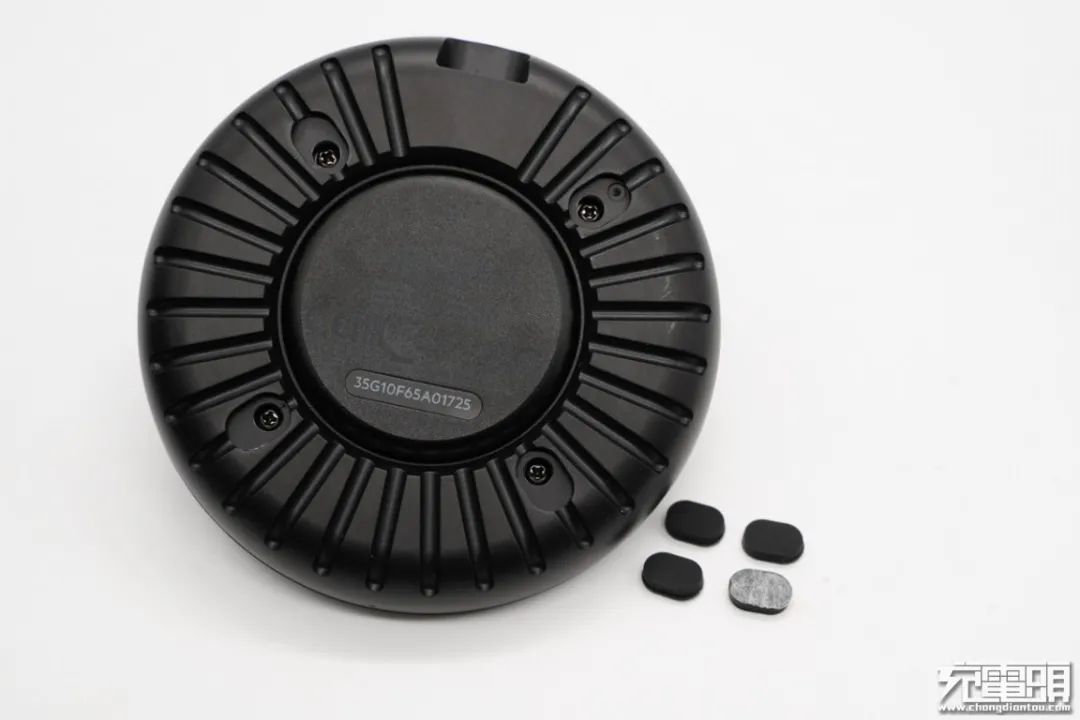

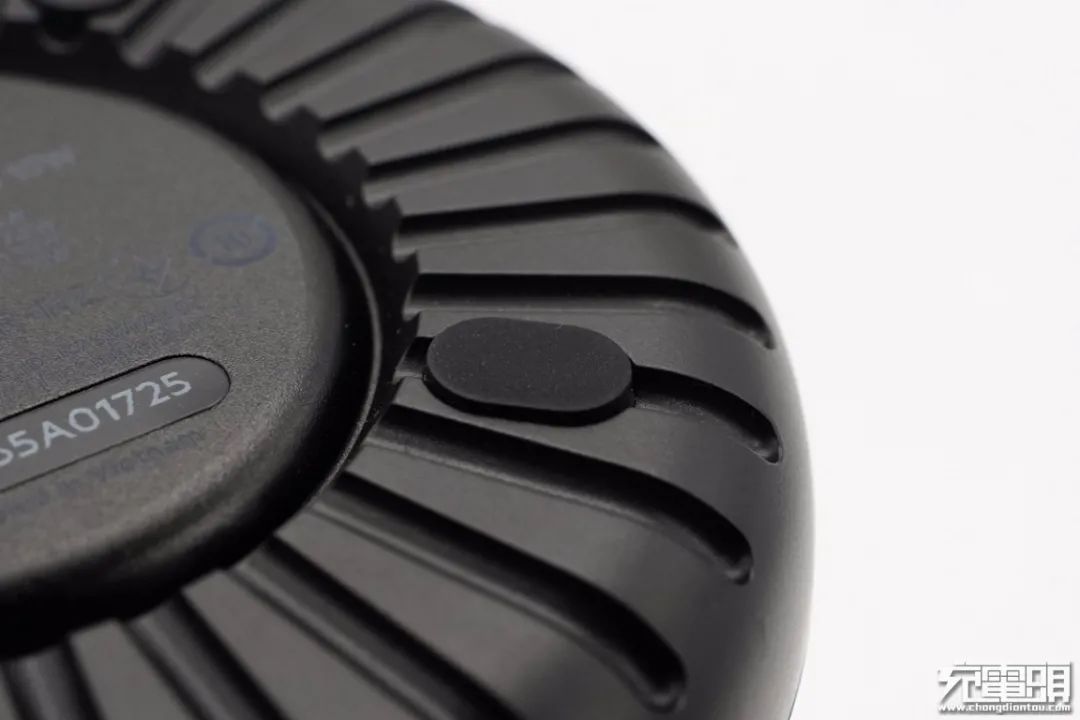

此外底部塑料壳上还有防滑垫,避免机身打滑。
![906fefe85fd7d09bb0c16a1fdb405254.png](https://img-blog.csdnimg.cn/img_convert/906fefe85fd7d09bb0c16a1fdb405254.png)

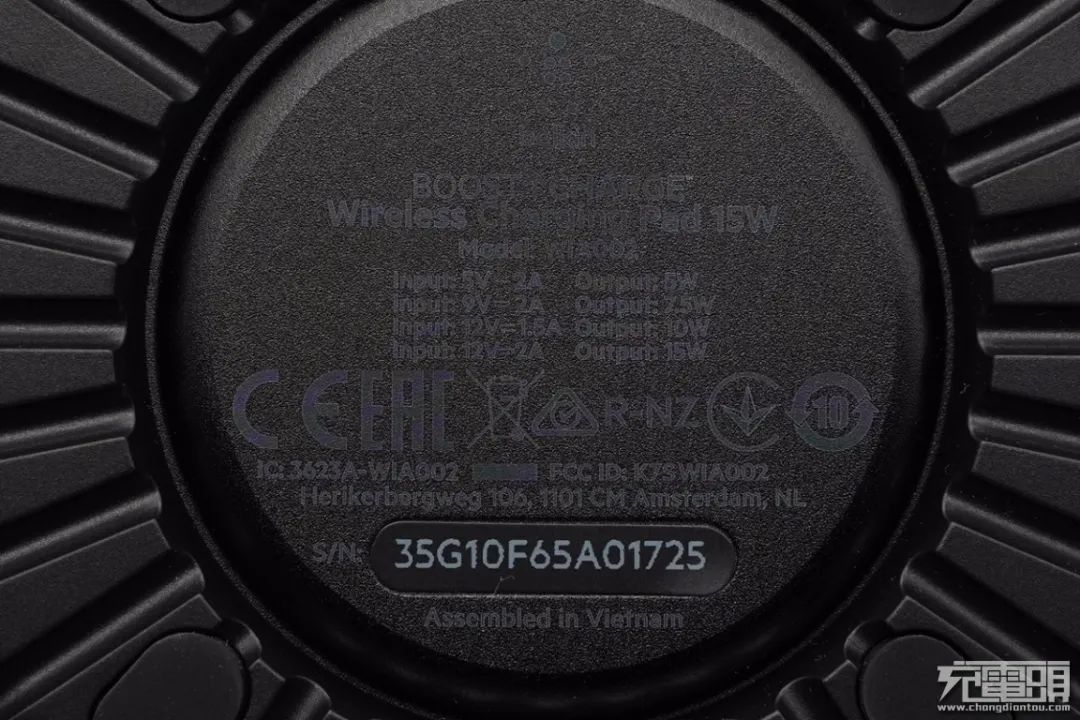

中心区域标注有产品的参数信息
产品型号:WIA002
输入:5V2A、9V2A、12V1.5A、12V2A
输出:5W/7.5W/10W/15W
产品已经通过了CE认证和EAC认证。
![999afa625747a7ce25f061b859a91d05.png](https://img-blog.csdnimg.cn/img_convert/999afa625747a7ce25f061b859a91d05.png)

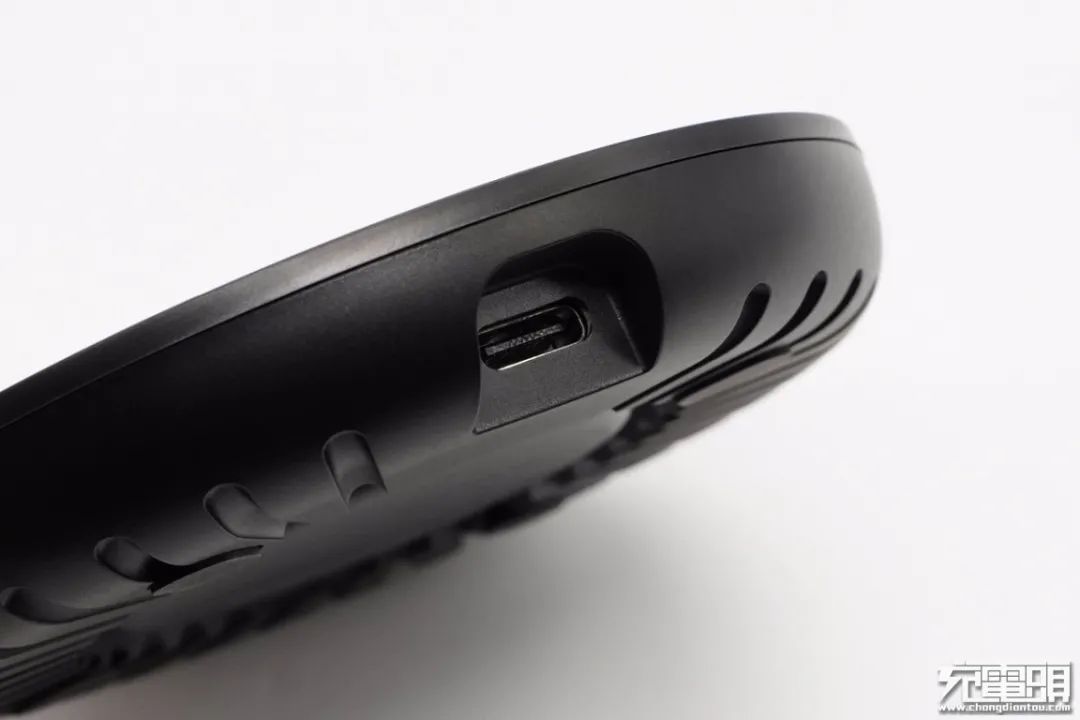

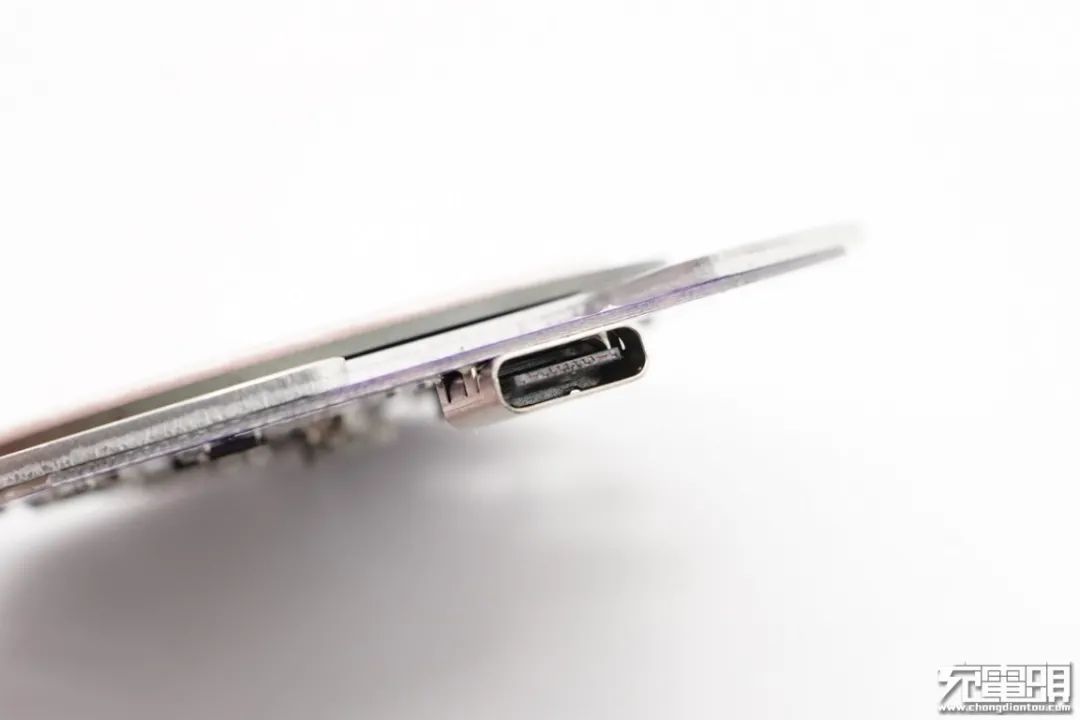

机身侧面配有一个USB-C输入接口。
![075fe221da63f8a66cd661f0cd3a279f.png](https://img-blog.csdnimg.cn/img_convert/075fe221da63f8a66cd661f0cd3a279f.png)

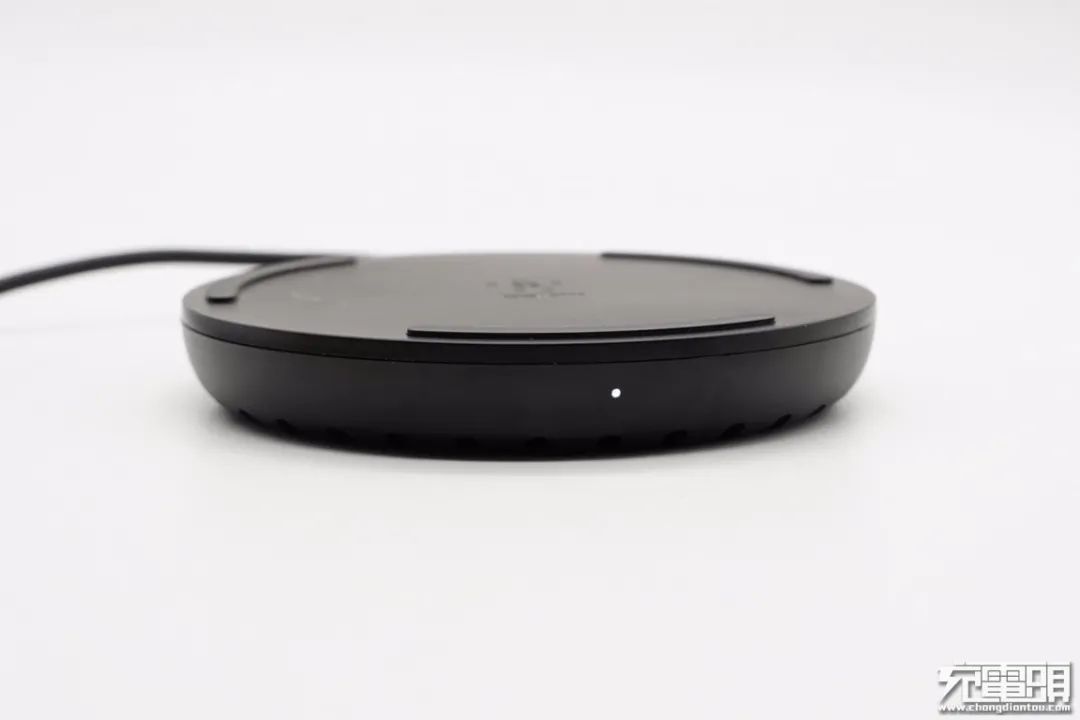

前端有一颗LED指示灯,通电后亮白光。
![98557f960bc930751b67fef416971f81.png](https://img-blog.csdnimg.cn/img_convert/98557f960bc930751b67fef416971f81.png)

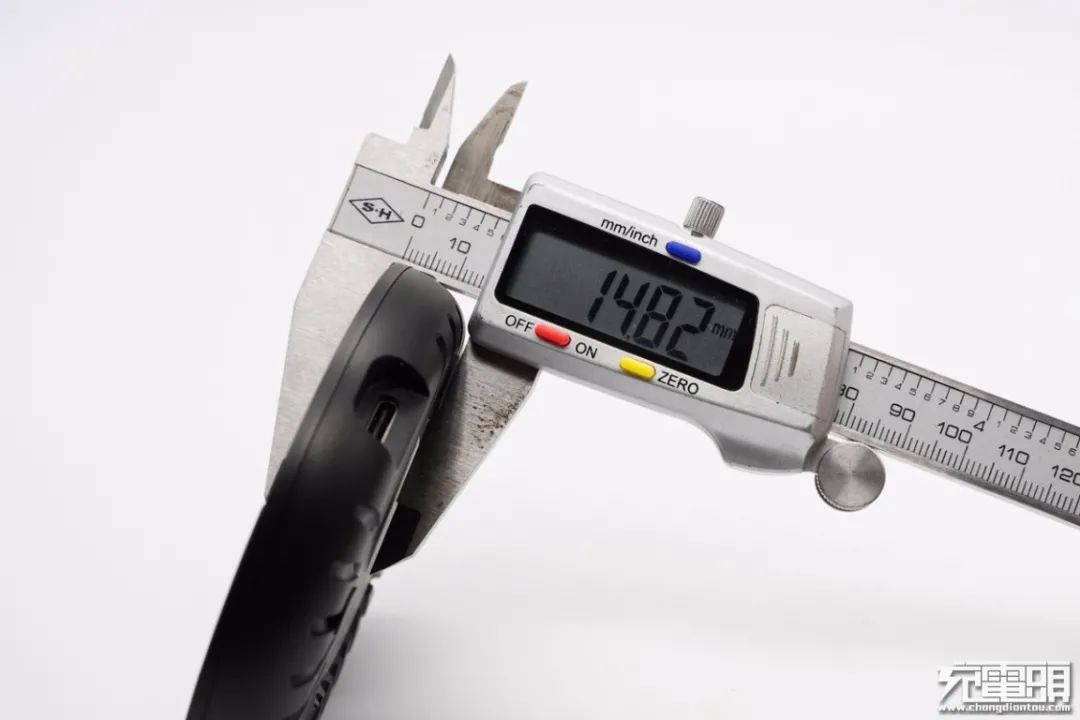

使用游标卡尺实测充电器机身厚度为14.82mm。
![d2aea5e89e3fbdefa82bdd3c2bb92e80.png](https://img-blog.csdnimg.cn/img_convert/d2aea5e89e3fbdefa82bdd3c2bb92e80.png)

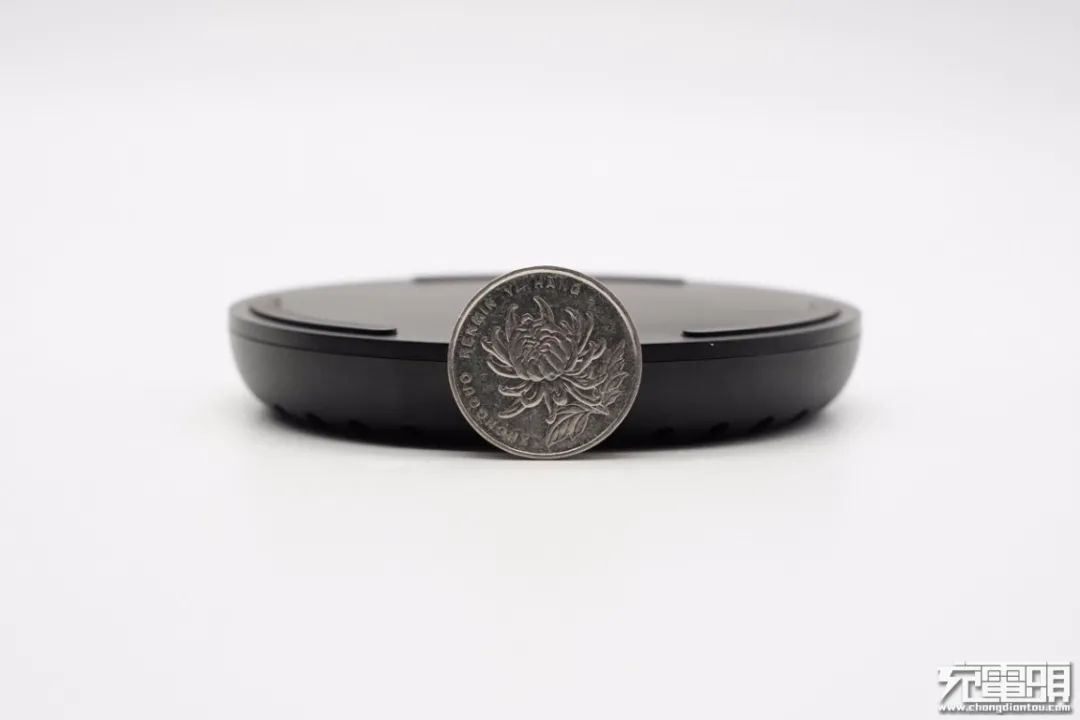

机身厚度约为一元硬币直径的一半。
![cc905f9872cae127f8ce1a2ac6e9bee7.png](https://img-blog.csdnimg.cn/img_convert/cc905f9872cae127f8ce1a2ac6e9bee7.png)
拿在手上的直观感受。
![240d5379df671fc79b24ebaacc7c1128.png](https://img-blog.csdnimg.cn/img_convert/240d5379df671fc79b24ebaacc7c1128.png)

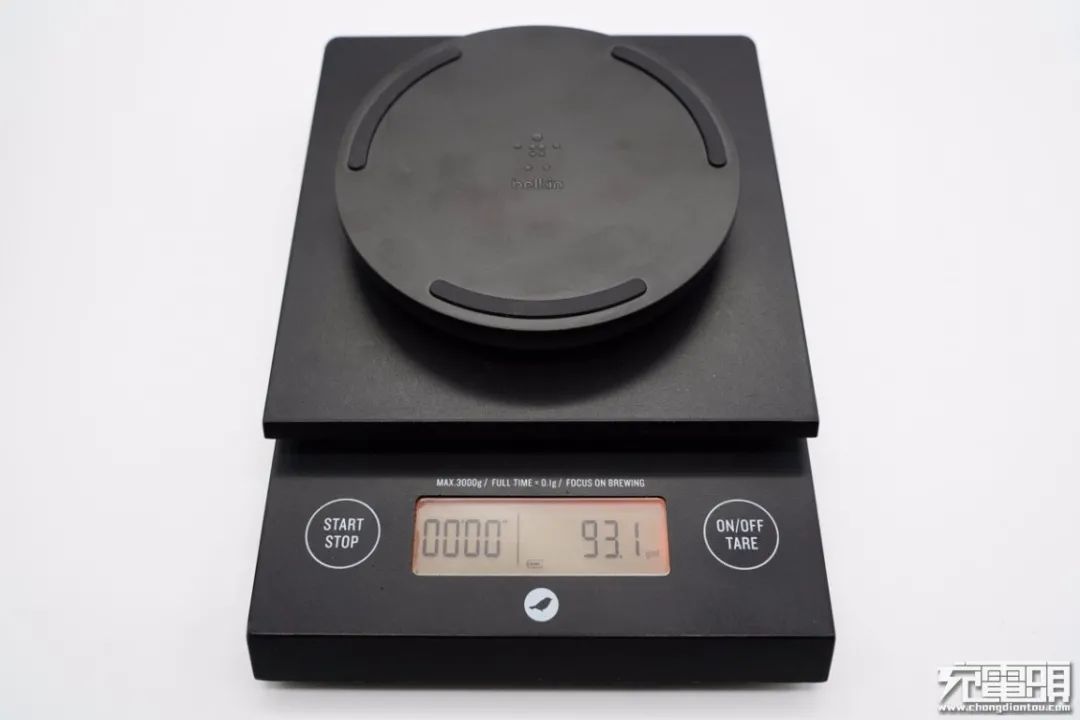

产品净重约为93g。
![5f9f25df5880a7070d09e2178cc725e2.png](https://img-blog.csdnimg.cn/img_convert/5f9f25df5880a7070d09e2178cc725e2.png)

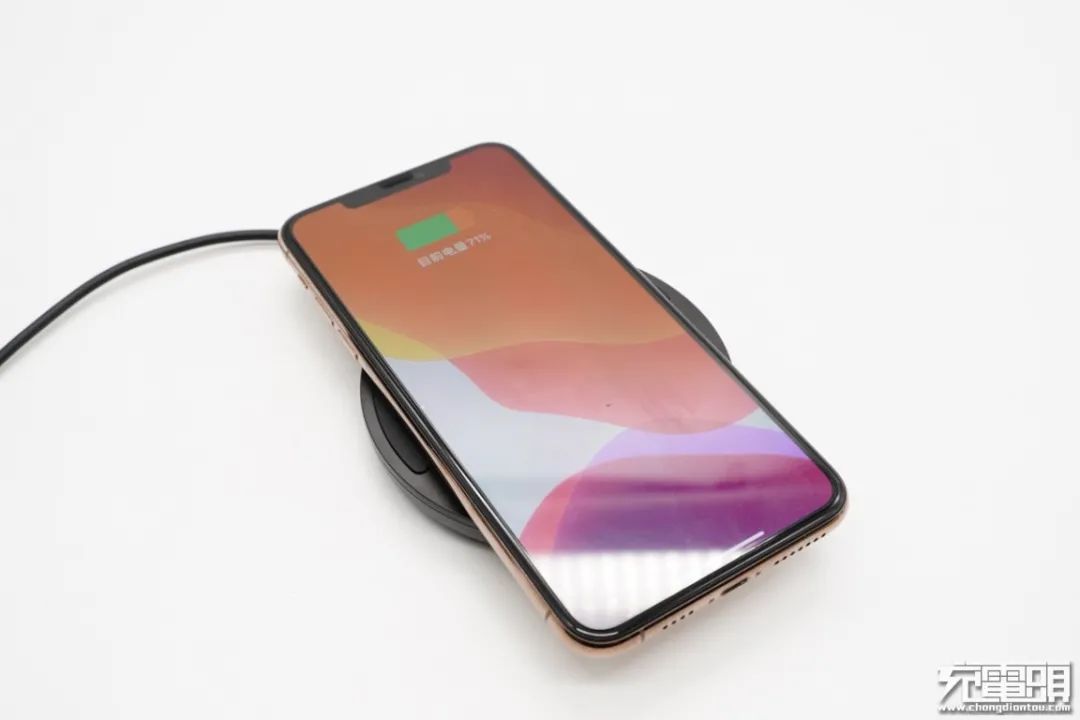

日常将手机随手一放便可进行充电,使用十分方便。
二、贝尔金15W无线充电器拆解
![094b4661577072f90dec6ef28f31fb8d.png](https://img-blog.csdnimg.cn/img_convert/094b4661577072f90dec6ef28f31fb8d.png)
撕掉底部防滑垫,下面使用螺丝固定外壳。
![02cc9aae71c579a3582c128dd36c716e.png](https://img-blog.csdnimg.cn/img_convert/02cc9aae71c579a3582c128dd36c716e.png)

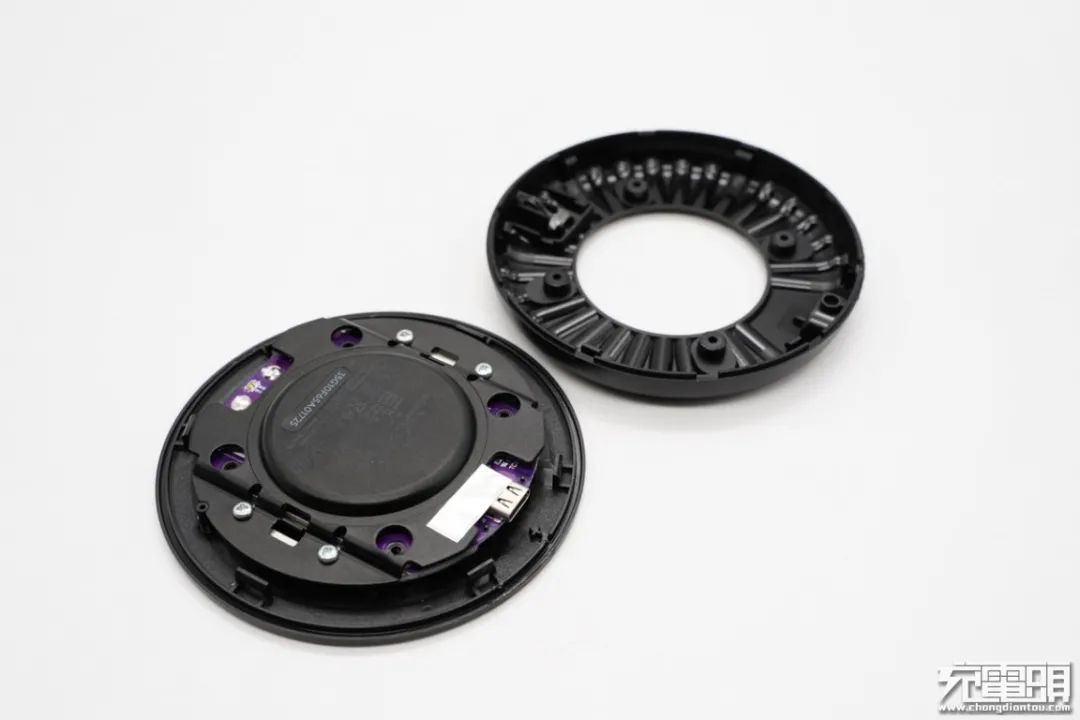

底部环形塑料壳和顶部外壳之间使用卡扣进行封装,拆掉螺丝后即可将两者分开。
![478b099f706fbd73eaf6ed8a335deb0c.png](https://img-blog.csdnimg.cn/img_convert/478b099f706fbd73eaf6ed8a335deb0c.png)

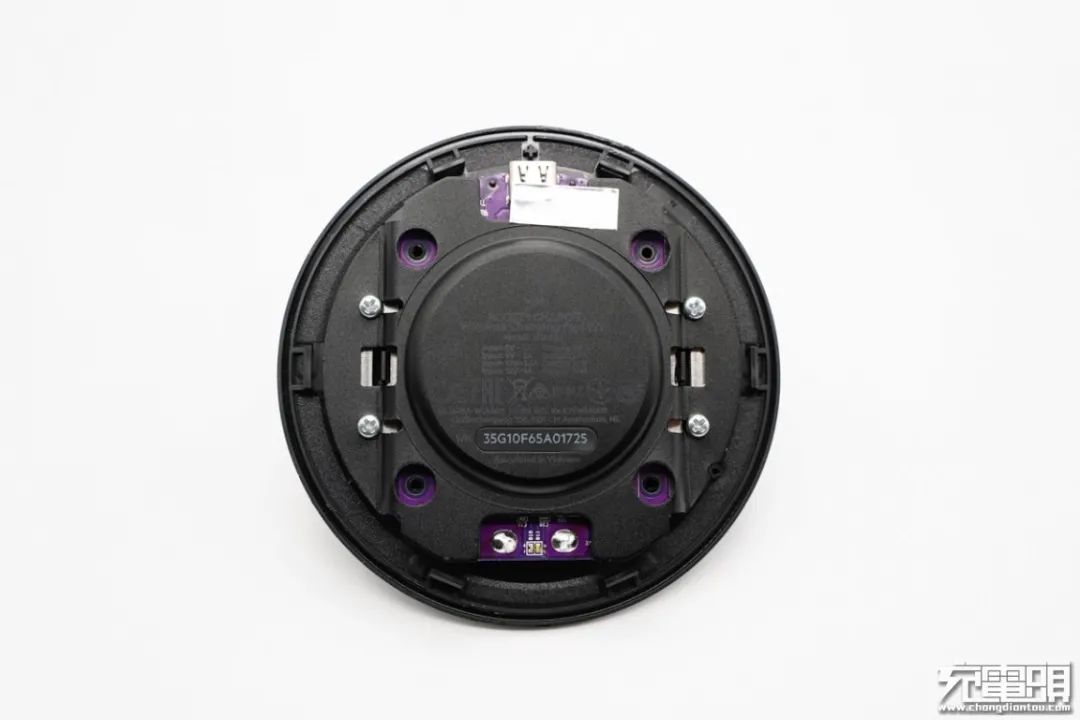

底部金属壳两侧有螺丝进行固定,在USB-C母座处贴有屏蔽金属胶带。
![c5f7947c1900d99de21b2c33c1aadc79.png](https://img-blog.csdnimg.cn/img_convert/c5f7947c1900d99de21b2c33c1aadc79.png)

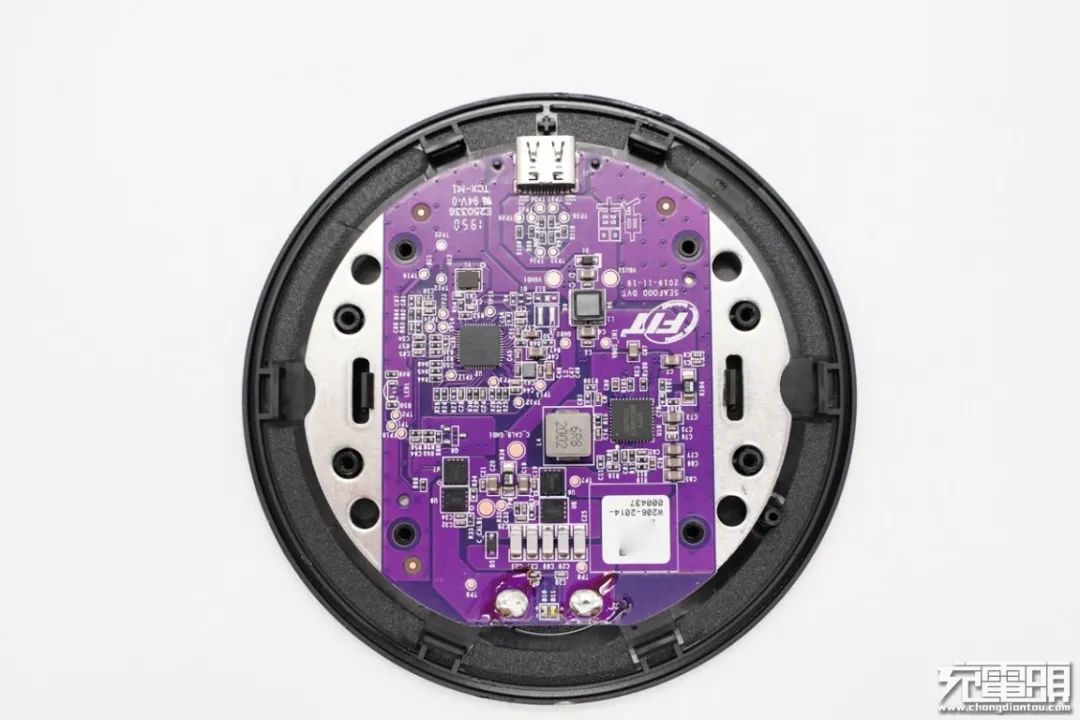

拆下金属散热板,PCB板贴在银白色金属板上,金属板使用固定柱进行固定。
![c07ef209cf1e409fd8b1613569a2b464.png](https://img-blog.csdnimg.cn/img_convert/c07ef209cf1e409fd8b1613569a2b464.png)

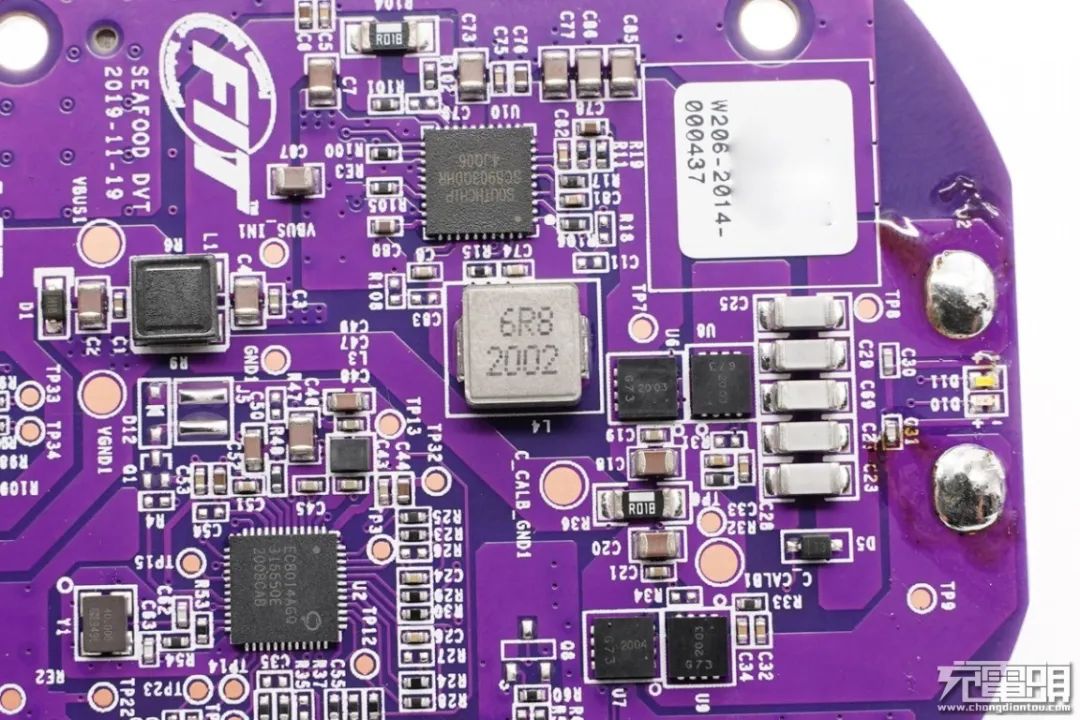

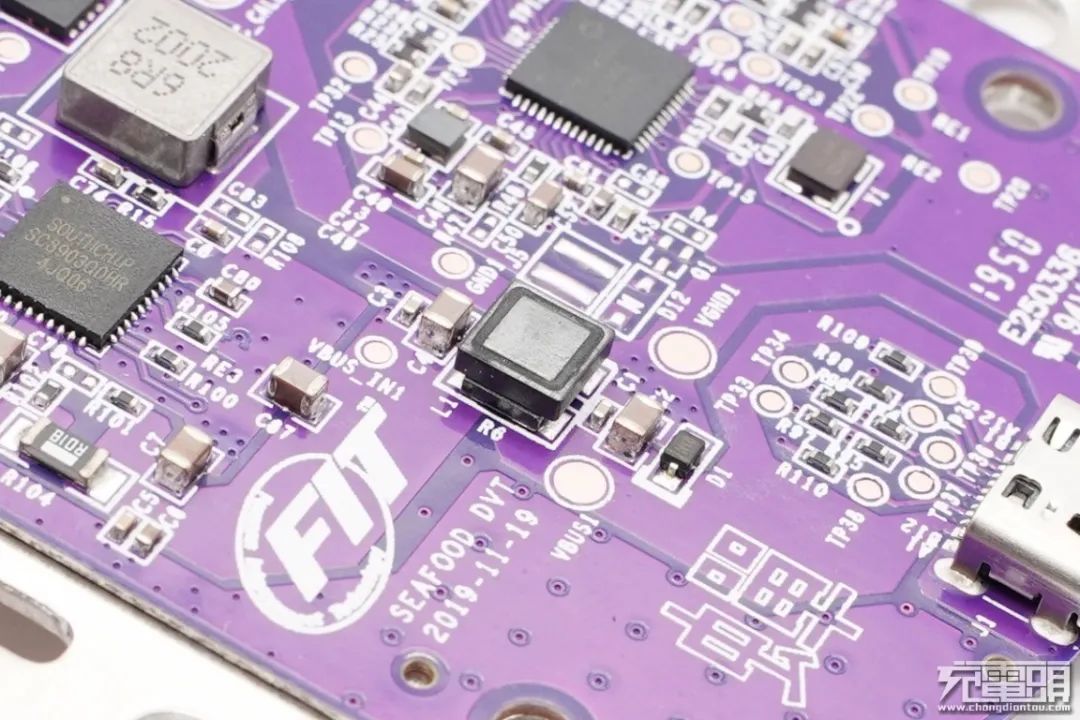

紫色PCB板相当少见,可以看到板子上有FIT字样,由富士康生产。

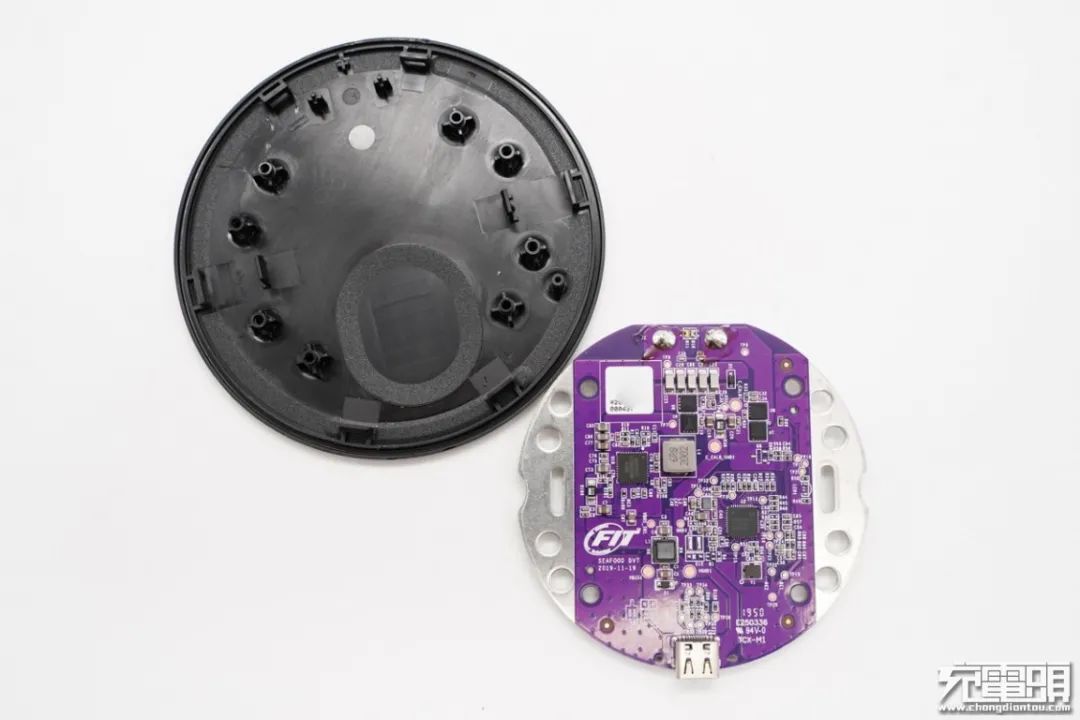

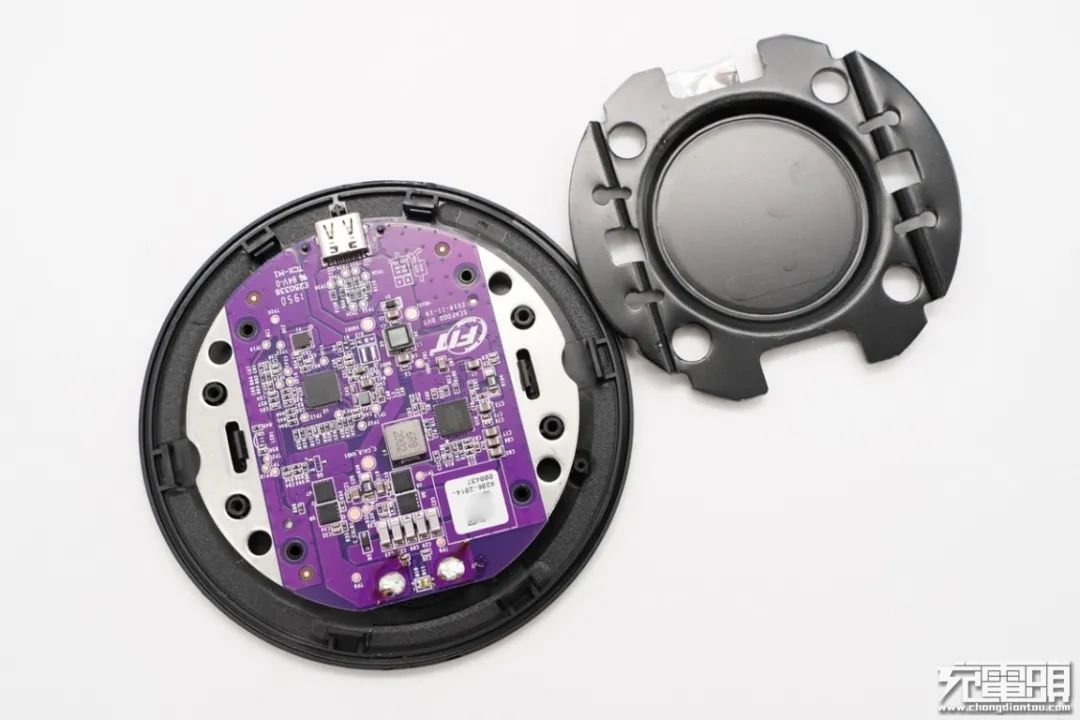

![f971dae5281592f76d035f29bd4cfa20.png](https://img-blog.csdnimg.cn/img_convert/f971dae5281592f76d035f29bd4cfa20.png)
将PCB板取下,方便对电路正背面进行观察。
经过对PCB板上电路分析发现,贝尔金15W无线充电器采用无线充电主控芯片控制线圈驱动MOS管进行输出的架构,并设有升降压电路为无线充电功率级供电。下面我们从输入端开始一一了解各元器件的信息。
![1d32363212bf21c1bc6f17b35dba2dca.png](https://img-blog.csdnimg.cn/img_convert/1d32363212bf21c1bc6f17b35dba2dca.png)
USB-C母座特写,过孔焊接。
![70e63875c407379064bcf64872d8b795.png](https://img-blog.csdnimg.cn/img_convert/70e63875c407379064bcf64872d8b795.png)
滤波电感特写。
![74056e1c52c3a294366478a6232bccdc.png](https://img-blog.csdnimg.cn/img_convert/74056e1c52c3a294366478a6232bccdc.png)
南芯半导体同步升降压芯片SC8903,用于为无线充电功率级供电。南芯SC8903是一颗内部集成四管H桥的高效率同步升降压转换器,支持最高24V工作电压,支持动态输出电压控制,开关频率可调节,具有可编程的输入和输出电流限制,支持多种保护功能。
![bd7db5dcec56552477744243d01cad86.png](https://img-blog.csdnimg.cn/img_convert/bd7db5dcec56552477744243d01cad86.png)

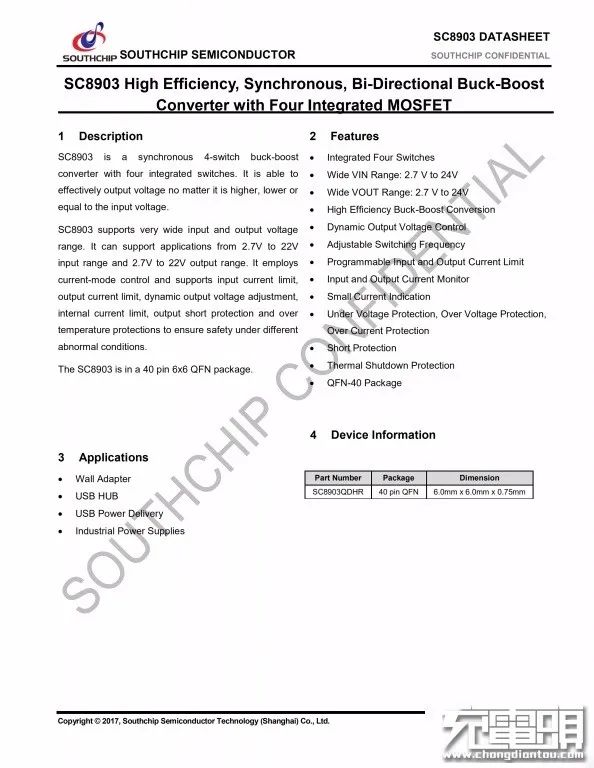

南芯SC8903规格资料。充电头网拆解了解到,南芯的快充芯片被广泛应用于移动电源、充电器、车充等领域,并被华为、小米、三星、全汉等知名品牌的数十款产品采用过,产品质量获得市场广泛认可。
![b7dc48ecc7125a1662e3d8073a4afc07.png](https://img-blog.csdnimg.cn/img_convert/b7dc48ecc7125a1662e3d8073a4afc07.png)
6R8电感特写,配合南芯SC8903进行电压转换。
![3a7d3fe45e5c9a520c64b74aeae4693f.png](https://img-blog.csdnimg.cn/img_convert/3a7d3fe45e5c9a520c64b74aeae4693f.png)

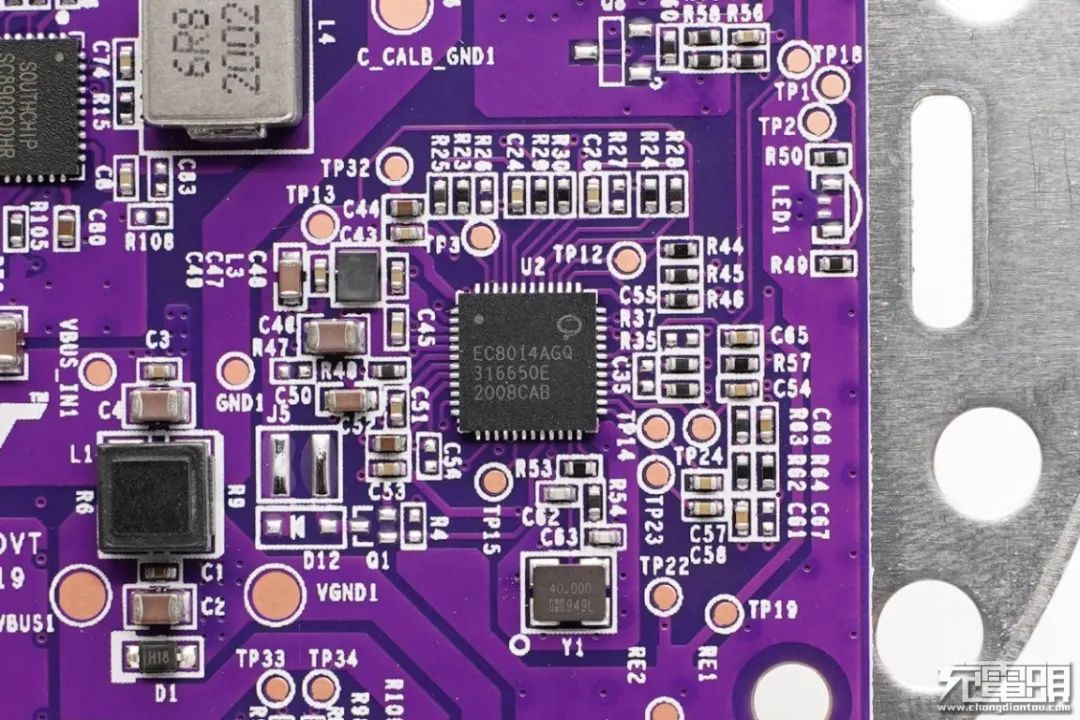

无线充电主控芯片采用易冲半导体EC8014A。EC8014A是一款高效,符合Qi标准的高集成SoC无线充电发送器IC,功率高达15W,搭载定频调压电源模式。SoC片上系统集成了功率控制器、微控制器、稳压器、异物检测(FOD)、全桥驱动器以及片上电压和电流解调。EC8014A集成了一个全桥驱动器。提供过流和过温的内部保护功能。
![9ca7b50c54a17fa4506a657dcc180586.png](https://img-blog.csdnimg.cn/img_convert/9ca7b50c54a17fa4506a657dcc180586.png)

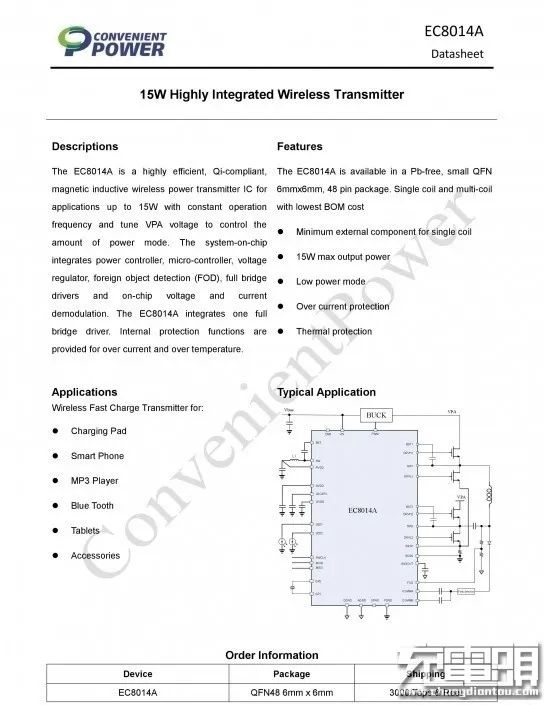

易冲半导体 EC8014A 详细资料。
![3fa0feb9cc4a494a2ec2520913a4e724.png](https://img-blog.csdnimg.cn/img_convert/3fa0feb9cc4a494a2ec2520913a4e724.png)

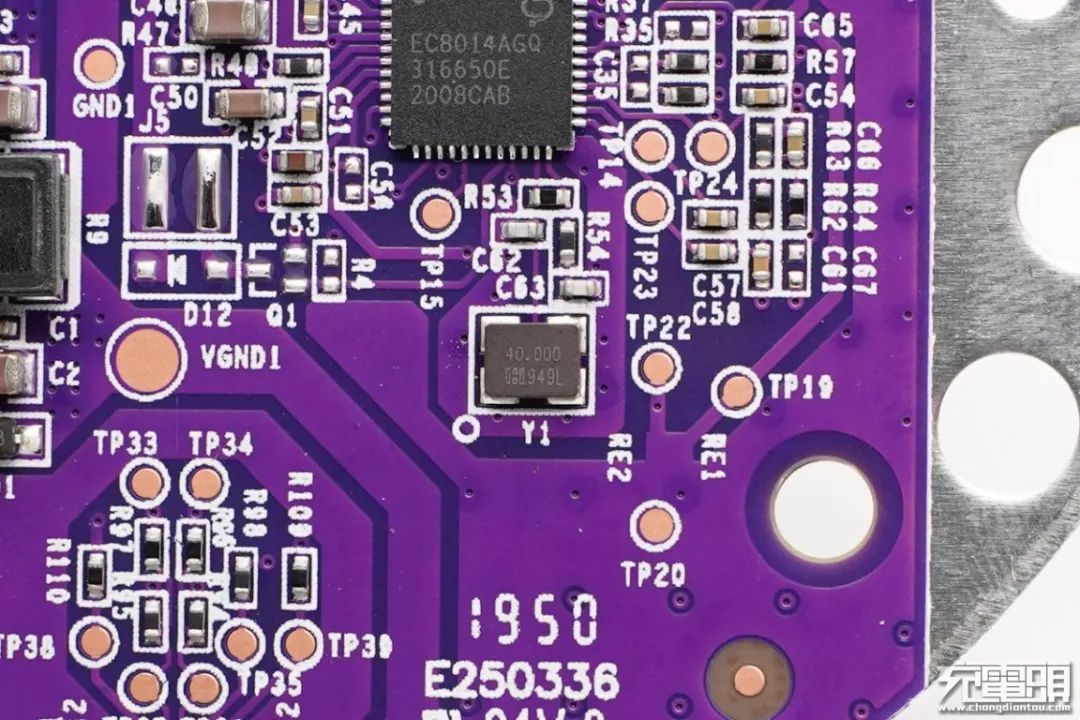

40.000MHZ时钟晶振,为易冲半导体EC8014A提供时钟。
![a07747d26e21033091e0f1c08b0e6b29.png](https://img-blog.csdnimg.cn/img_convert/a07747d26e21033091e0f1c08b0e6b29.png)

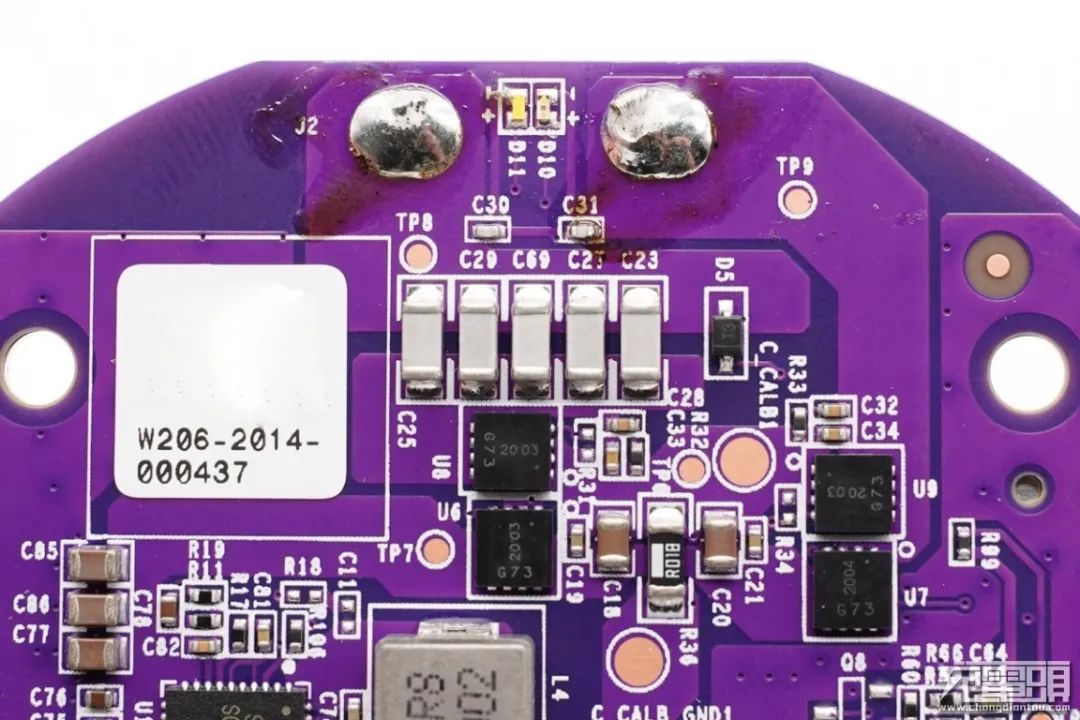

DIODES DMG7430LFG NMOS管,耐压30V,四颗组成H桥,用于驱动无线充电线圈。
![a858a5b7f06d5894fb028b5e893c6047.png](https://img-blog.csdnimg.cn/img_convert/a858a5b7f06d5894fb028b5e893c6047.png)

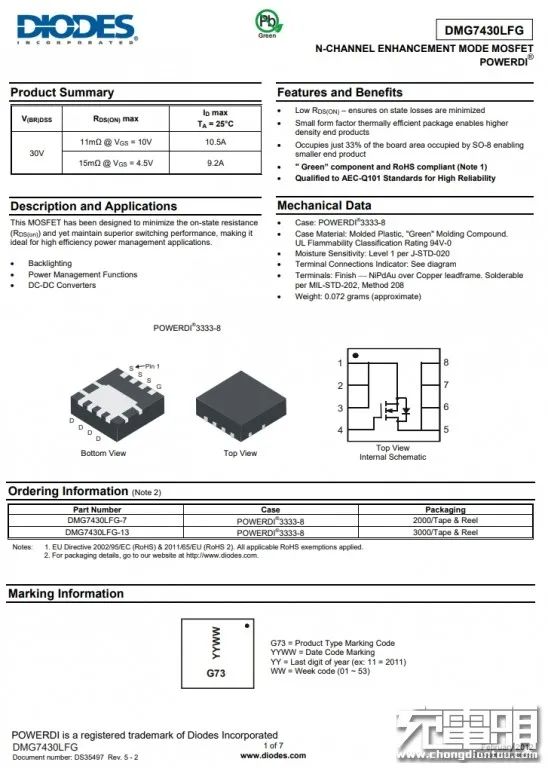

DIODES DMG7430LFG 详细资料。
![5b5a9f4fcf4146e6ef83dc69c23fb3e9.png](https://img-blog.csdnimg.cn/img_convert/5b5a9f4fcf4146e6ef83dc69c23fb3e9.png)
旁边是五颗并联的白色NPO谐振电容。
![7f49bcb420f4cd6ac814b0bb804205a1.png](https://img-blog.csdnimg.cn/img_convert/7f49bcb420f4cd6ac814b0bb804205a1.png)

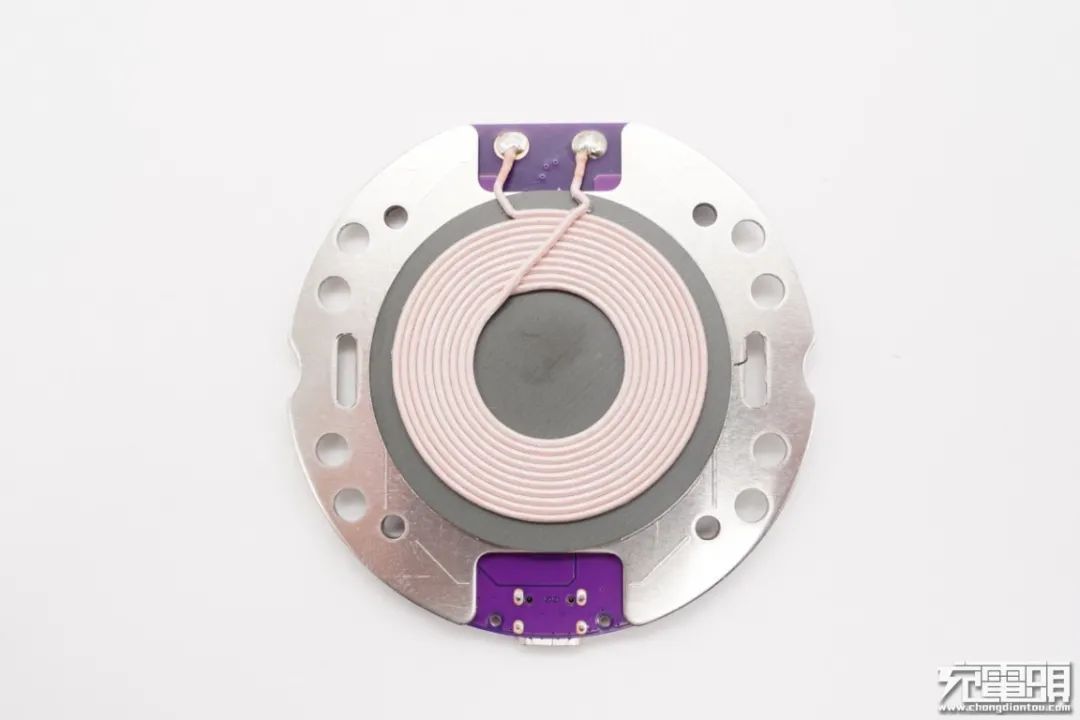

无线充电线圈绕制紧密。
![a4a5e2f53f21f3d398f0ffa037232e6e.png](https://img-blog.csdnimg.cn/img_convert/a4a5e2f53f21f3d398f0ffa037232e6e.png)

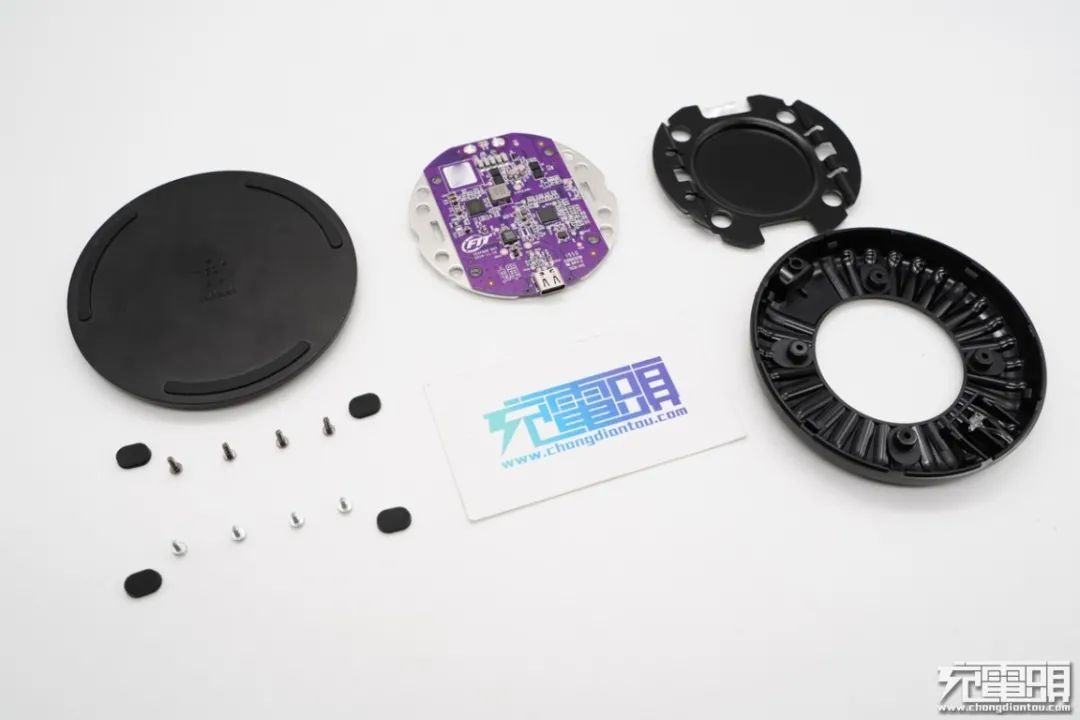

全部拆解完毕,来张全家福。
充电头网拆解总结
充电头网通过拆解了解到,贝尔金15W无线充电器采用南芯半导体同步升降压芯片SC8903进行电压转换为电路供电;采用易冲半导体EC8014A控制MOS管驱动线圈进行输出。两颗核心芯片集成度高,可精简电路降低成本。此外内部设有两块金属板,顶部以及底部做了散热设计,产品整体保护性强,经久耐用的同时又解决了充电过程中的散热问题。
