单桩竖向抗压静载试验法

单桩竖向抗压静载试验一般采用油压千斤顶加载，千斤顶的加载反力装置可根据现场实际条件采取下列方法：

(1)锚桩横梁反力装置 由4根锚桩、主梁、次梁、油压千斤顶以及测量仪表等组成(图1)。锚桩、反力梁装置能提供的反力应不小于预估最大试验荷载的1.2～1.5倍。

图1 锚桩横梁静载试验装置 1-锚桩(4根);2-锚筋;3-主梁(钢横梁或倒置钢桁架);4-次梁; 5-厚钢板;6-硬木包钢皮;7-油压千斤顶;8-百分表;9-基准桩; 10-基准梁(一端固定，一端可水平移动);11-试验桩

(2)压重平台反力装置，由支墩(或垫木)、钢横梁、钢锭、油压千斤顶及测量仪表等组成(图2)。压重量不得少于预估试桩破坏荷载的1.2倍;压重应在试验开始前一次加上，并均匀稳固的放置于平台上。

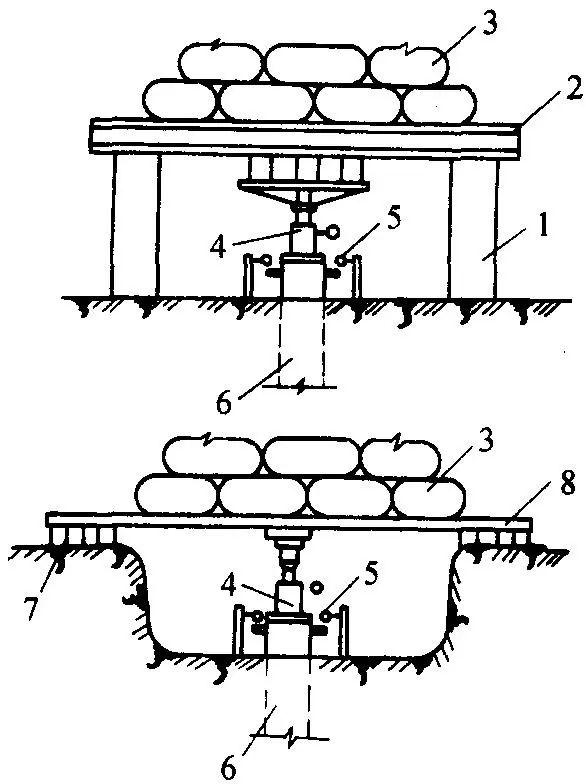

图2 压重平台静载试验装置 1-支墩;2-钢横梁;3-钢锭;4-油压千斤顶; 5-百分表;6-试验桩;7-垫木;8-钢架或厚钢板

桩身质量检验

在桩基动态无损检测中，国内外广泛使用的方法是应力波反射法，又称低(小)应变法。其原理是根据一维杆件弹性波反射理论(波动理论)采用锤击振动力法检测桩体的完整性，即以波在不同阻抗和不同约束条件下的传播特性来判别桩身质量。本法特点是：受场地约束限制小，测试设备轻便、简单，操作方便，测试速度快，获得的波形规律性较好，判读明了、简捷，便于对工程作大应变抽检等。

(1)测试仪器 用测桩测振仪，配用垂直示波器，或用采集仪(加速计)、微机。

(2)测试方法及判别标准 测试系采用手锤或力杆瞬时冲击桩头，激起振动，产生弹性(应力)波，以声速沿桩长向下传播，到达桩尖后，又向上反射，如果遇波阻抗界面(桩身某截面出现扩颈或缩颈、断裂或夹层等)，产生回波反射，由放置在桩头的拾振器，接收锤击初始信号及桩身反射信号，通过数字采集仪记录，并将波形存储在磁盘上，经微机进行分析，打印出波形及结果，其测试装置如图3。

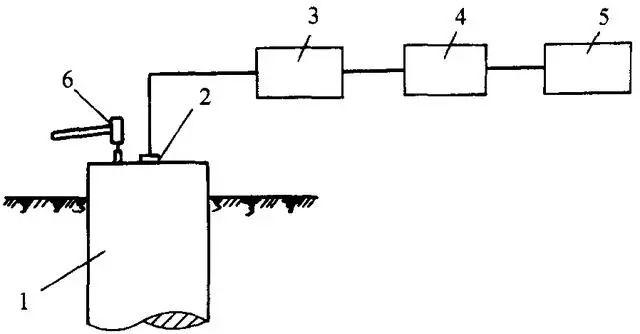

图3 应力波反射法检测装置 1-测试桩;2-拾振器;3-采集仪;微机;5-打印机;6-手锤

由于采用了数字采集及数字化处理系统，运用波动理论对波形进行分析判断，从而可以获得桩身混凝土的平均波速、波形等参数，并以此可以判断桩的完整性。 一般根据测试装在桩顶上的拾振器(加速计)，可测得波的最初峰值到桩尖反射峰值之间的时差，和由桩与土的变化产生波的不规则性，经数据的分析整理，可给出以下测试结果：

1)桩身混凝土浇筑质量及完整性，包括缺陷性质、程度与位置;

2)桩身混凝土平均波速及强度范围。

根据桩基动测一般原则，分析检测记录波形，可将桩身混凝土质量分为4类：

I类：桩身完好。检测波形规则，桩底反射清晰、明显，无桩间反射信号，波速正常(较高)，此反映混凝土密实均匀;

II类：桩身基本完好。检测波形基本规则波速基本正常;

III类：桩身质量较差。波形不够规则，波速偏低，说明有明显的桩间反射波信号，但其能量较弱，桩有局部的缺陷，或混凝土密实度稍差，如有轻微扩颈、缩颈、离析、蜂窝、局部夹泥等;

IV类：桩身混凝土存在严重缺陷。波形不规则，无桩底反射信号，桩间反射能量较强，波速低，说明桩身有断裂、严重离析、严重缩颈等缺陷。

一般讲，详测给出的I、II类桩可以满足要求;IV类桩无法使用，必须进行处理;III类桩能否满足要求，由设计单位根据工程具体情况作出决定。 由于波速与混凝土强度间存在着明显的统计关系。混凝土强度等级可依据桩体弹性波平均速度，并根据波速混凝土相关关系求得，再根据强度等级与龄期的关系，推算出28d的混凝土强度等级。
