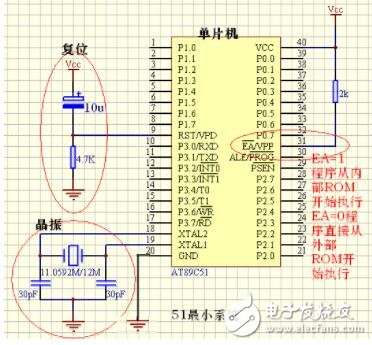

单片机的最小系统是由组成单片机系统必需的一些元件构成的，除了单片机之外，还需要包括电源供电电路、时钟电路、复位电路。单片机最小系统电路原理图。

89c51最小系统原理图的功能详解

1：电源电路

电源电路就是单片机的供电电路，一般是3.3V或者5V，具体多少要参考各种型号的单片机的工作电压，通常情况下是5V，这里是指通常情况下。

2：时钟电路

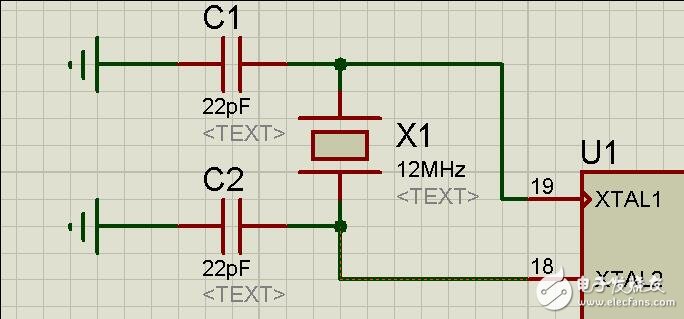

时钟电路就是晶振电路，一般选择12Mhz的晶振，方便使用定时器、计数器的功能。AT 89C51中有高增益的反相放大器，它是是构成内部振荡器的主要单元，XTAL2和引脚XTAL1分别是该放大器的输出端和输入端。

片外石英晶体或陶瓷谐振器和放大器共同构成自激振荡器，旁路电容Cl、C2与外接石英晶体(或陶瓷谐振器)接在具有反馈功能的放大器中，构成了并联反馈振荡电路。

对外接旁路电容Cl、C2即使没非常严厉的要求，但是电容容量的大小也会轻微影响振荡器频率的稳定性、振荡频率的幅值、起振的难易程序程度和温度稳定性等等。加入使用石英晶体，通常电容选择30pF±10pF，而如果使用陶瓷谐振器，通常选择电容40pF±10F。

3：复位电路

无论是在单片机刚开始接上电源时，还是运行过程中发生故障都需

要复位。复位电路用于将单片机内部各电路的状态恢复到一个确定的初始值，并从这个状态开始工作。单片机的复位条件：必须使其RST引脚上持续出现两个(或以上)机器周期的高电平。单片机的复位形式：上电复位、按键复位。

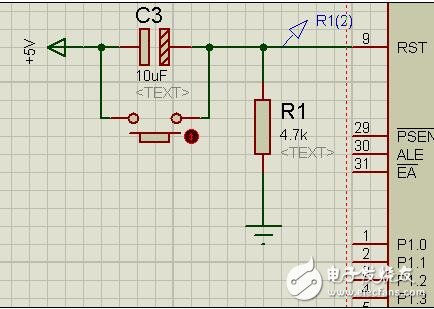

上电复位电路中，利用电容充电来实现复位。在电源接通瞬间，RST引脚上的电位是高电平(Vcc)，电源接通后对电容进行快速充电，随着充电的进行，RST引脚上的电位也会逐渐下降为低电平。只要保证RST引脚上高电平出现的时间大于两个机器周期，便可以实现正常复位。

按键复位电路中，当按键没有按下时，电路同上电复位电路。如在单片机运行过程中，按下RESET键，已经充好电的电容会快速通过200Ω电阻的回路放电，从而使得RST引脚上的电位快速变为高电平，此高电平会维持到按键释放，从而满足单片机复位的条件实现按键复位。
