高性能计算机系统硬件结构图,硬件资源

“天河”超级计算机首次提出 CPU+GPU 的异构融合并行计算体系结构，提出CPU 和 GPU 相结合的高性能计算与效率优化的理论和途径，探索面向科学工程计算的新型加速技术与方法，突破新型高效能计算体系结构关键技术，通过模块化的异构计算部件、操作系统/编译系统的异构协同支撑和优化、以及异构并行程序设计环境等，高效实现CPU+GPU的异构协同并行计算，使 CPU+GPU 的实用计算效率达到 70.1%；突破面向 GPU 的异构并行性能与功耗优化难题，使天河系统计算效率与能耗比居国际领先水平。

中心“天河”超级计算系统配置了3个管理结点、128个存储处理与服务结点组成的服务阵列、64个可视化结点构成的可视化阵列、4个四路登陆服务结点、4个八路服务结点以及26个I/O结点。

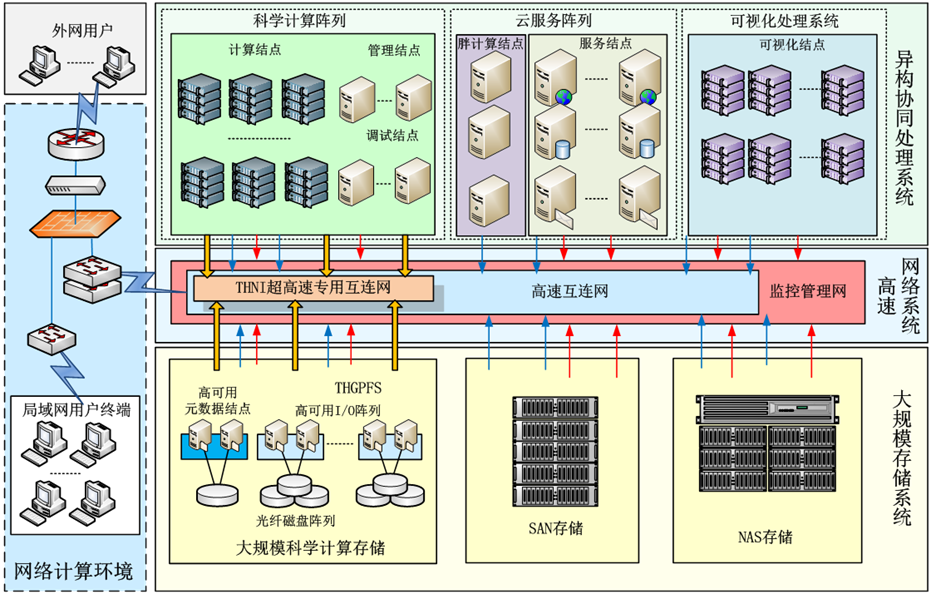

系统结构图

主要技术指标如下：

1)全系统峰值计算性能1372万亿次，其中，全系统CPU峰值计算性能317.3万亿次，GPU峰值计算性能1054.7万亿次；全系统内存容量106TB，共享磁盘总容量1.43PB。

2)全系统共包括4586个CPU，其中8路8核CPU 32个，2路6核和 8核CPU 4538个，4路6核CPU 16个，全系统共包括2048个GPU。

3)系统配置2048个刀片结点组成计算阵列。结点采用2路6核Intel Xeon Westmere EP高性能处理器，主频2.93GHz，内存48GB
