蓄电池的电压和内阻测量

1.1

一、蓄电池概述

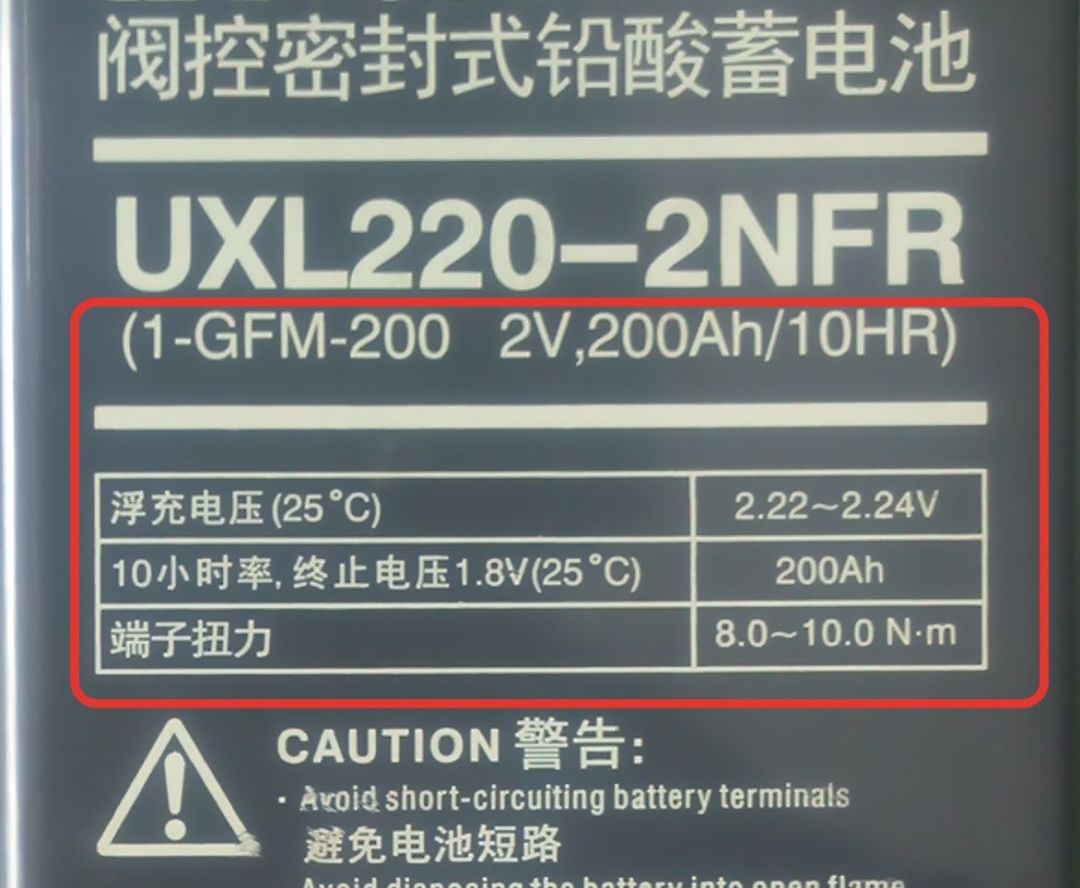

某蓄电池的铭牌如下图所示：

参数说明

● 额定电压：2V

● 额定容量：200Ah

● 额定小时率：10HR

●浮充电压：2.22～2.24V

● 终止电压：1.8V

1.1

二、电压测量

既要测量蓄电池组的总电压，也要测量每一个蓄电池单体的电压。测量电压时为带电测量。例如，黄桷垭变电站的蓄电池组由108节额定电压为2V的蓄电池组成。

1、测量蓄电池组的总电压

使用万用表测量并做好记录，测量结果为：241.8V

2、测量蓄电池单体的电压

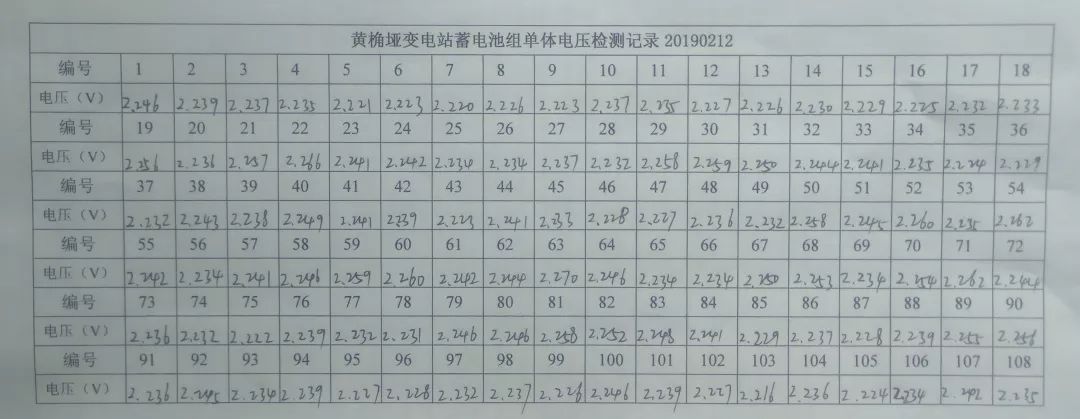

使用万用表对每一个单体进行测量并记录，测量结果为：

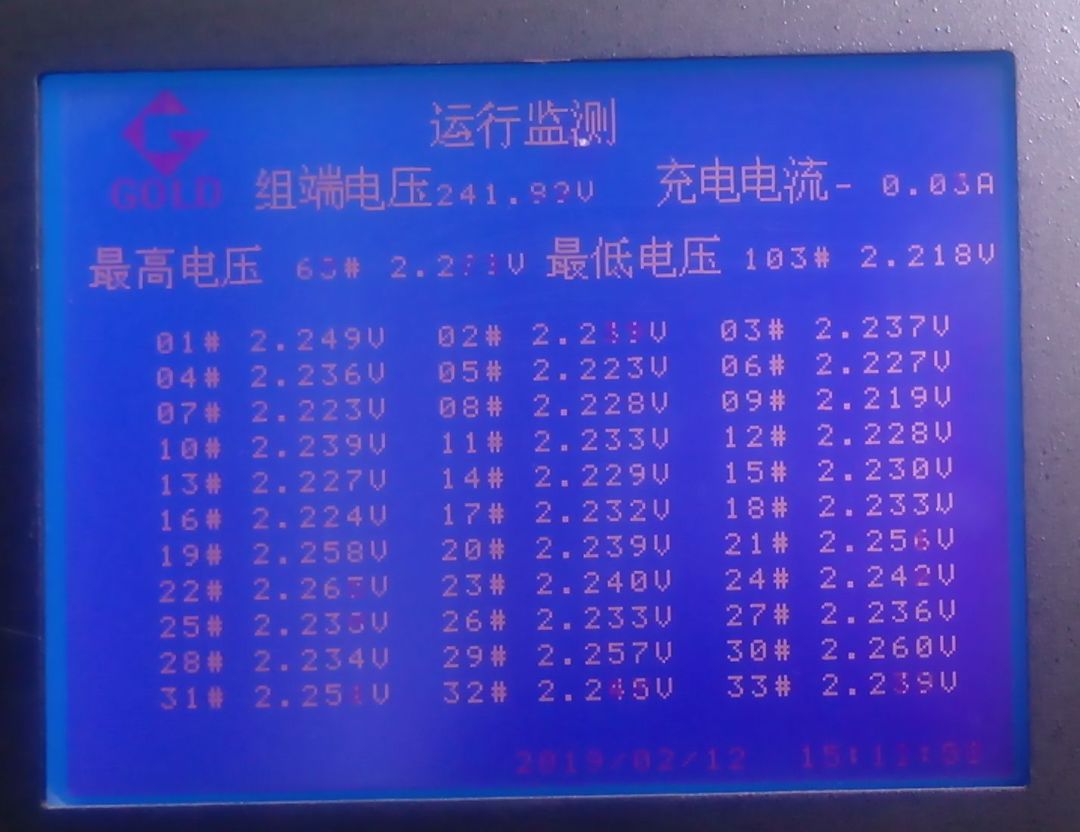

蓄电池组监测系统(位于蓄电池屏)的测量结果如下：

1.1

三、内阻测量

使用蓄电池内阻测试仪对每一个蓄电池单体进行内阻测试，测试时为带电测试。测试步骤如下：

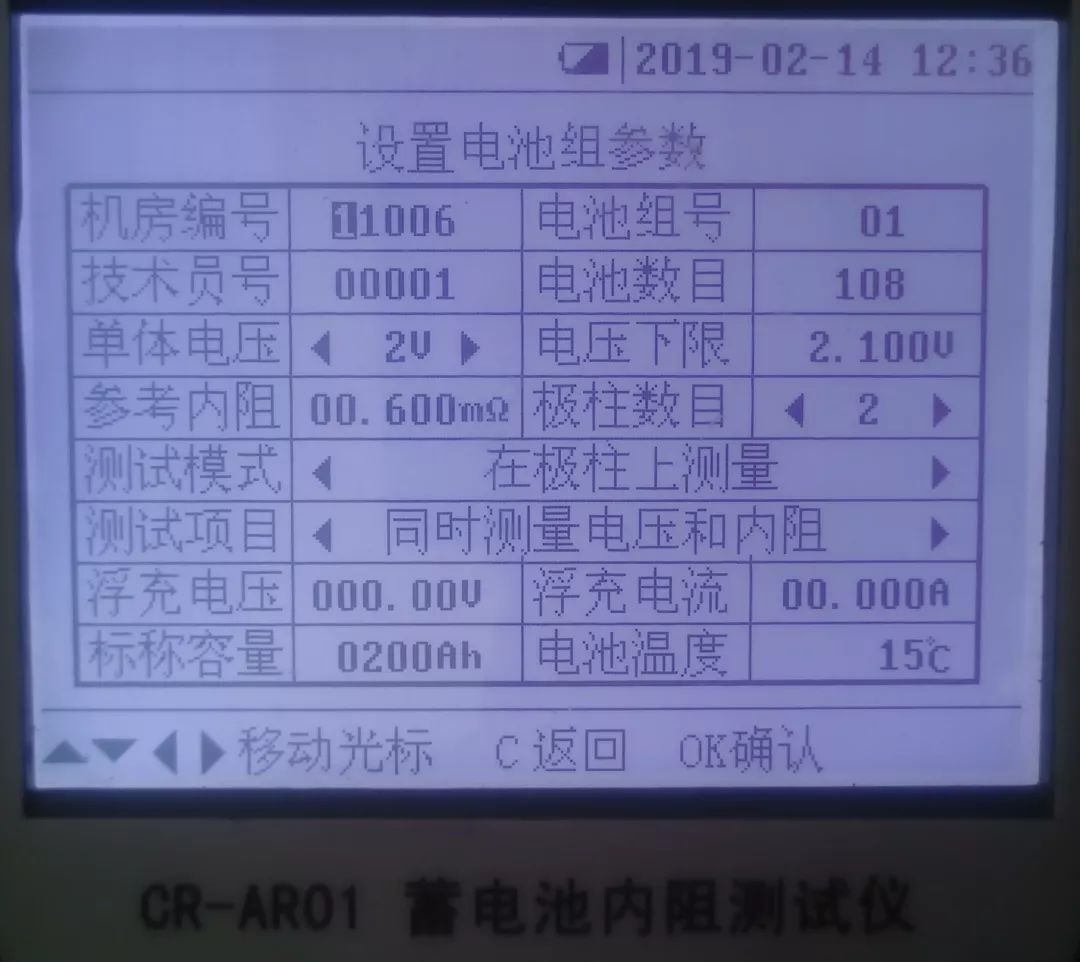

1、设置参数

参数说明：

● 电池数目：蓄电池单体的个数

● 单体电压：蓄电池的额定电压

● 电压下限：根据规程设定

● 参考内阻：可根据蓄电池单体的额定电压在网上查询

● 极柱数目：正负极柱的个数

● 标称容量：蓄电池的容量

电池温度：电池所在环境温度

2、接线

将测试仪的红黑夹子分别夹住蓄电池单体的正负极，如下图所示：

3、进行测试

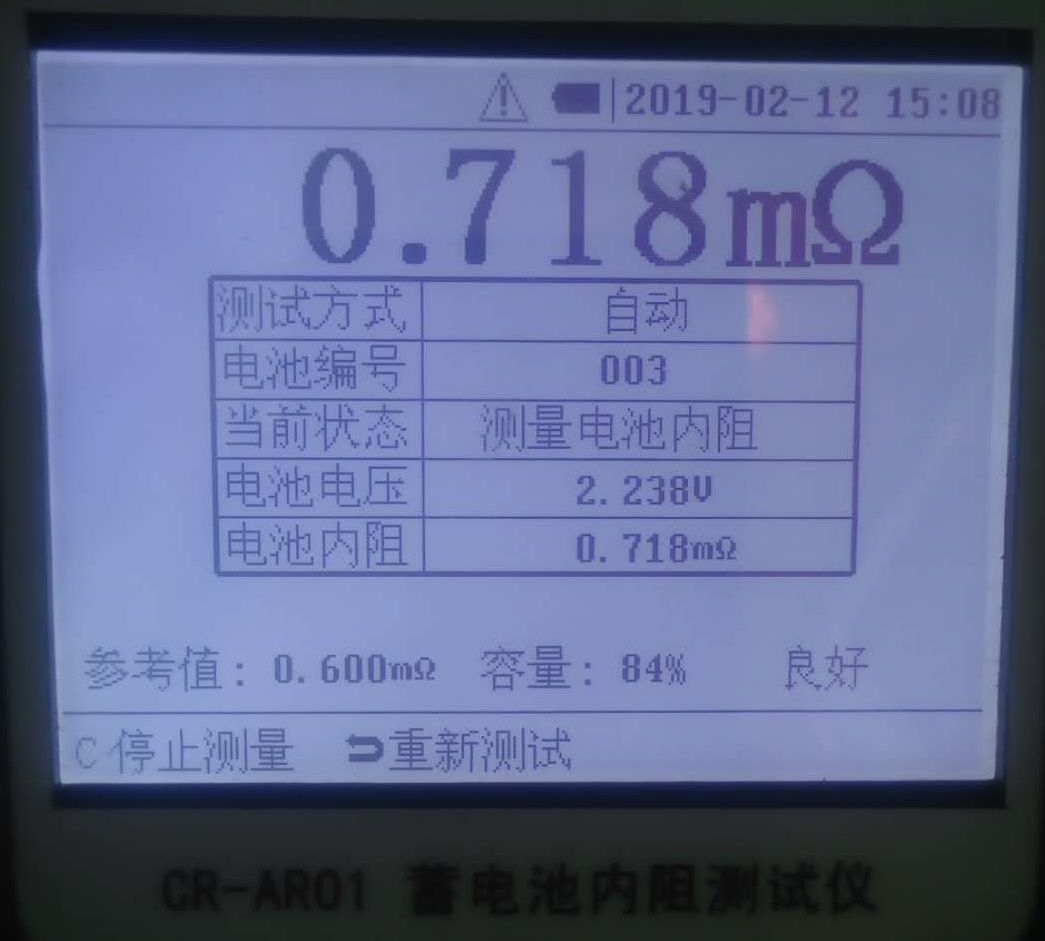

测试结果如下图：

测试结果自动保存。若测试结果不理想，可重新测试。对于本测试仪，当夹子改接到下一个蓄电池后，测试仪会自动进行测试并保存本次结果；也可在所有单体测试完成后查询测试结果时，对某一个单体重新测试。测试结果保存在测试仪内，可在电脑端导出。

作者：陈遵川      审核：陈川
