直流放电法测量电池内阻

前言

最近在研究电池内阻，我用最简单的直流放电测量电池内阻。

这里参考B站UP主，JT硬件乐趣 关于电池内阻测量的系列视频。

测来测去究竟测了什么？_哔哩哔哩_bilibili

有纰漏请指出，转载请说明。

学习交流请发邮件 1280253714@qq.com。

测量原理

先测量电池的开路电压，之后给电池一个恒流放电的条件，同时测量放电电流和放电时的电压，通过欧姆定律计算电池的欧姆内阻。

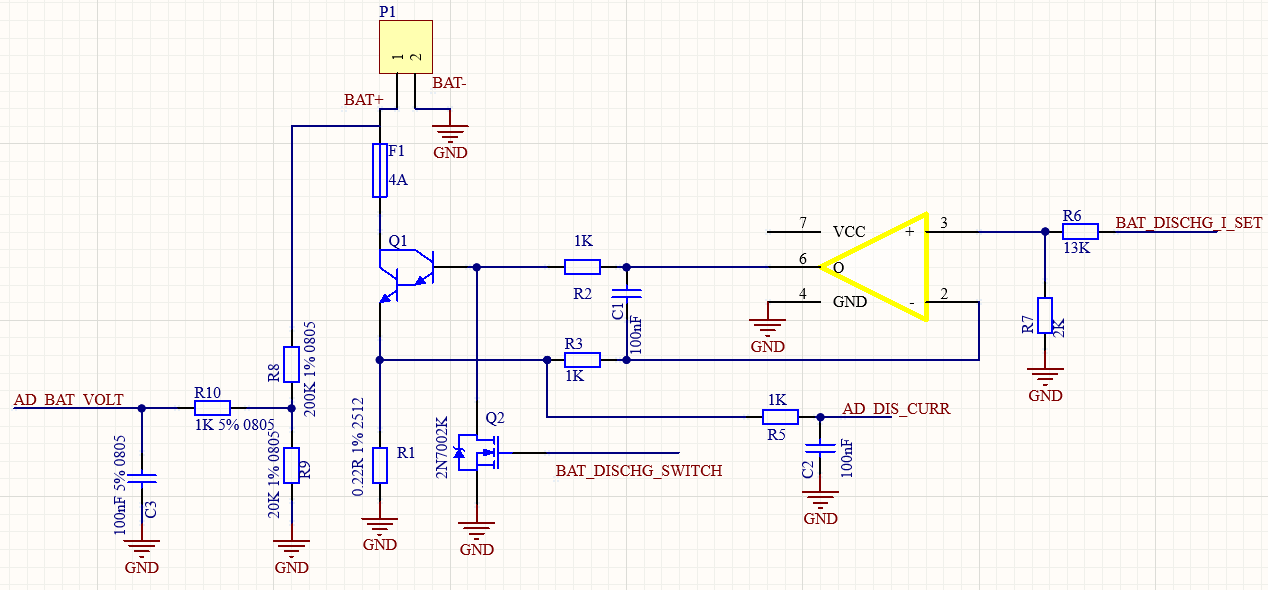

分析一下这里的电路，这里跟之前写的文章，负载仪CC控制类似。单片机控制BAT_DISCHG_I_SET为3.3V高电平，则比较器正端输入为3.3/(2/(13+2))= 0.44V，那么负端电压会维持在0.44V，即流过R1电阻的电流为2A。

举个例子，这是我测试的5串电池内阻的相关数据

电池开路电压为20.716V

放电时的电压为20.388

放电电流2.010A

则电池内阻计算为Rin=(20.716V-20.388V)/2.010A=0.164Ω

注意：这种方法只能非常粗略地估算电池的欧姆内阻，实际工程应用中可行性如何还没做了解，实际测量中可能会受到多种因素的影响，如电池温度、电池状态、电池电压等多方面的影响。
