本系列文章预计4篇：

1.装机展示

2.BIOS魔改

3.黑苹果折腾

4.黑苹果展示

废话不多说，直接上教程。

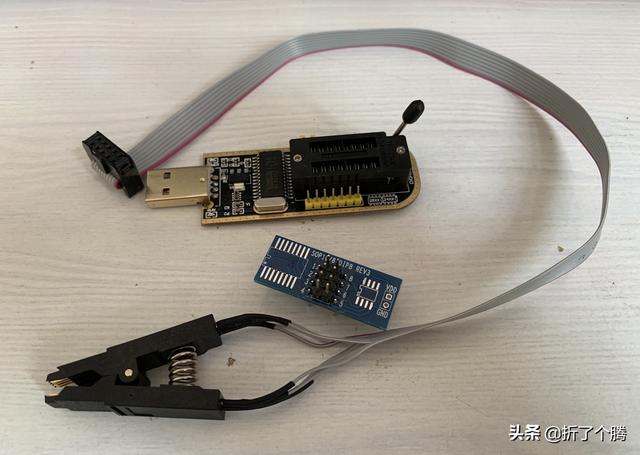

所需工具：编程器+夹子，某宝很便宜随便买就行。

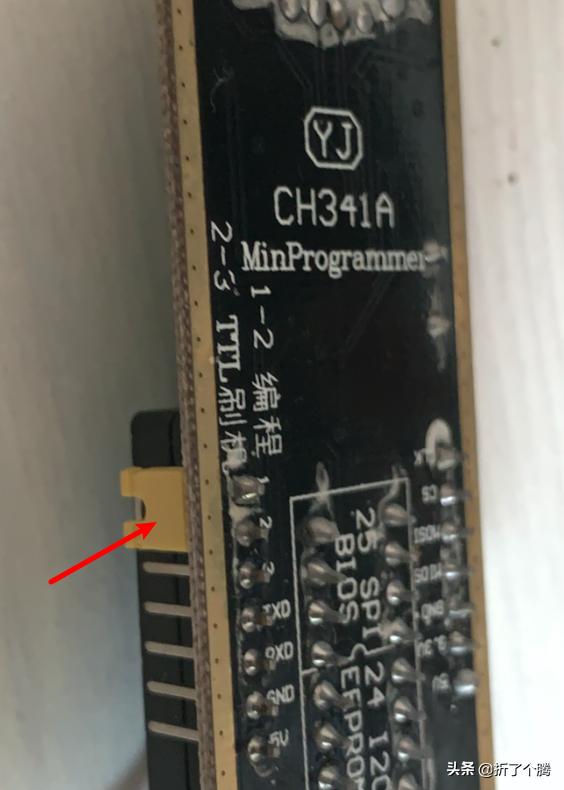

一般编程器都带编程和TTL功能，先确认一下编程器跳线/开关是否处于编程档。

然后开始接线，看起来很多针脚，很复杂的样子，其实死盯一个一号针脚，就可以通吃各种主板BIOS、路由固件刷写。

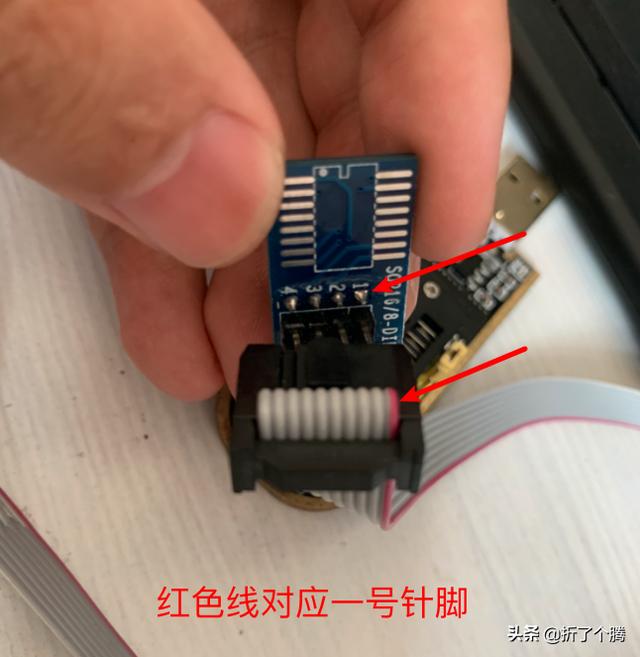

首先我们默认排线上的红色为1号针脚引线，先连接转换板

然后看一下编程器针脚定义

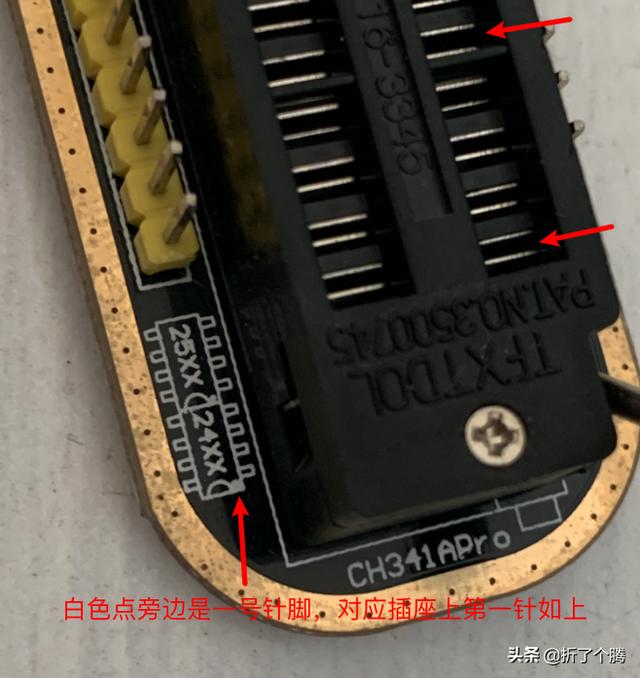

BIOS芯片上的白色点旁边是一号针脚，编程器的标识也是这个规律，这个编程器可以编程两种规格的芯片，按需插入对应插座上即可。

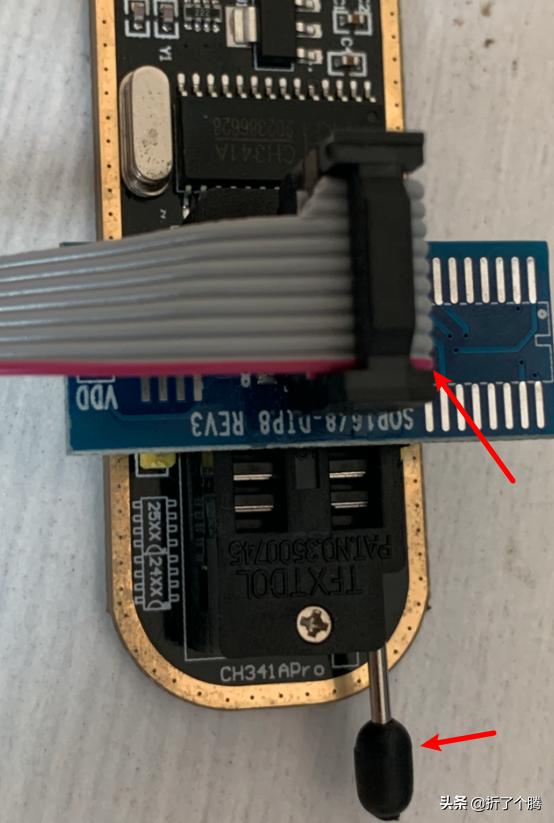

注意红色线那根插入一号针插座，压紧锁死开关。

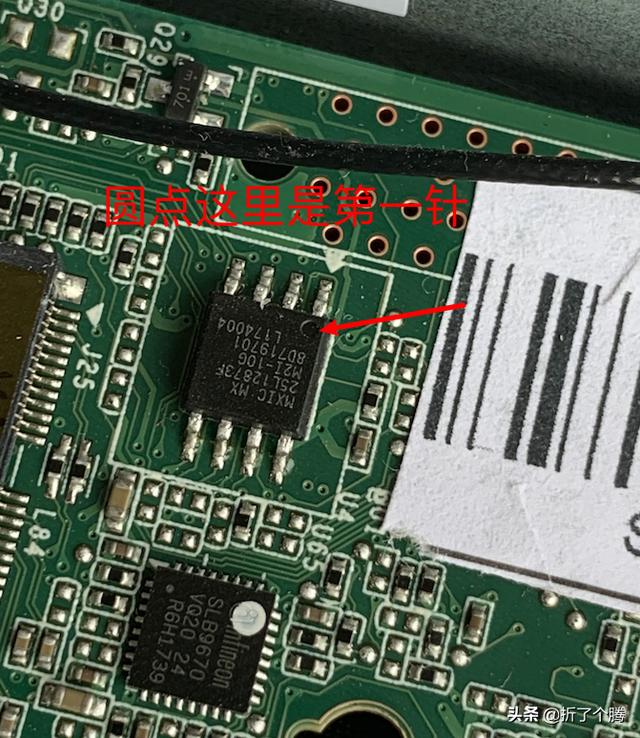

然后拿出你的小机机，找到BIOS芯片，圆点那里是第一针。

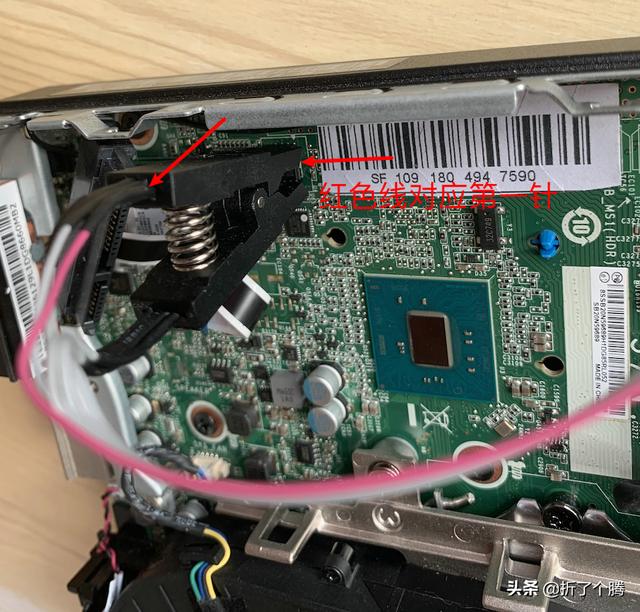

红色线对应圆点第一针，把夹子夹上。有人说夹子不好夹，识别不到，这里是有技巧的，尽量把虎口捏大一点对准夹进去，然后顺针脚方向来回摇动几下，只要你没夹歪基本上百分百成功，接线部分就搞定了。

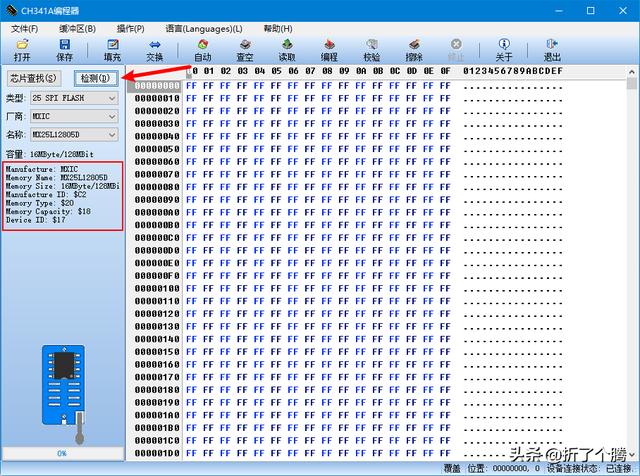

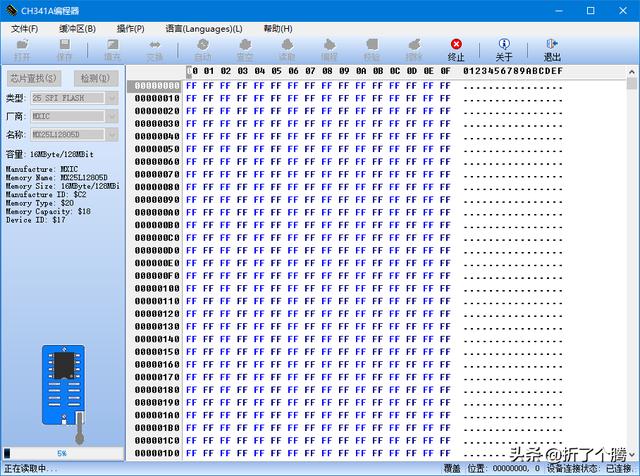

小机机不要插电，不要插电，不要插电，然后准备另一台电脑，插上编程器，装好驱动，打开ch341a编程器软件(软件和驱动都可以找卖家要)，点软件上检测按钮。

如果下面有识别到芯片信息，恭喜你成功了一大半，没有识别到的话检查一下驱动，接线，夹子。

直接点菜单栏上 读取 按钮读取原BIOS，进度读取完毕点 保存 按钮保存原BIOS准备魔改。

到D大原贴下载D大提供的魔改工具包，里面有百度网盘链接，我就不提供了，建议详细查看D大文字教程。

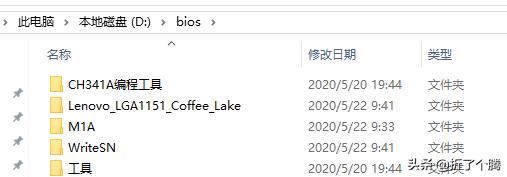

把D大的工具包解压到不带中文，空格的目录，建议根目录建一个专用文件夹。

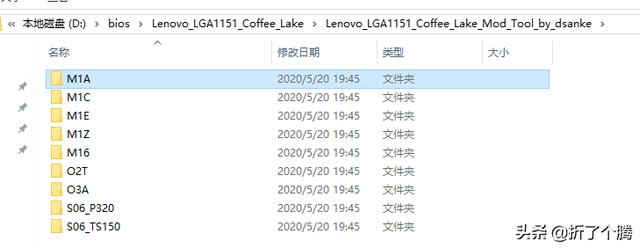

由于M910Q BIOS版本开头是M1A，所以我们复制一下M1A文件夹到刚刚的目录备用

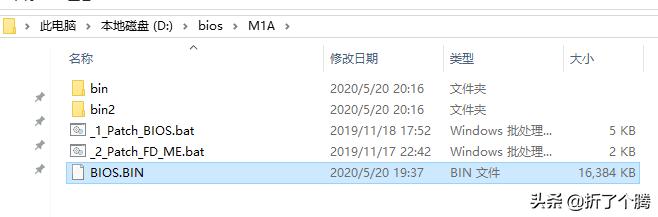

然后把备份的BIOS文件复制进来，改名为BIOS.BIN

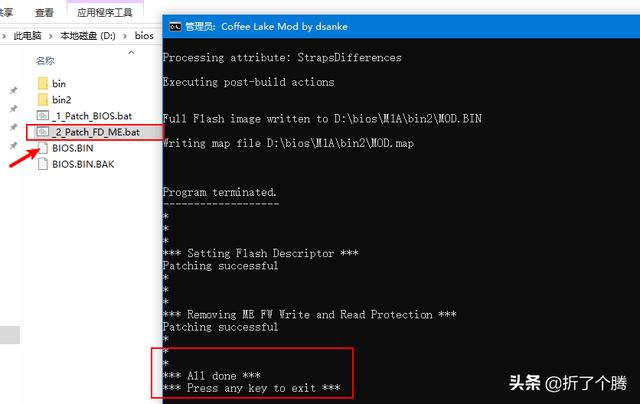

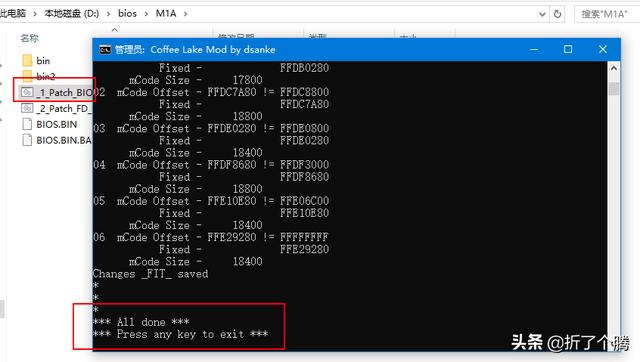

然后依次运行两个脚本，如果有“License Agreement”的提示，请选择“I accept the license agreement”，并点击“OK”。出现两个all done的时候大功告成，BIOS魔改成功，原BIOS也有备份文件。

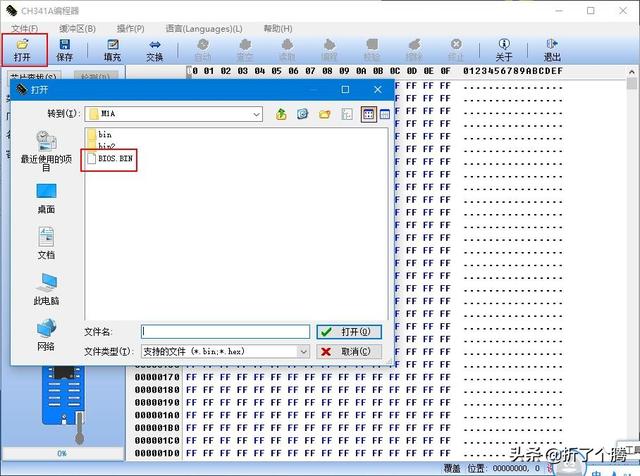

软件编程器软件打开，定位到刚刚的M1A目录，选择魔改好的BIOS.bin，打开。

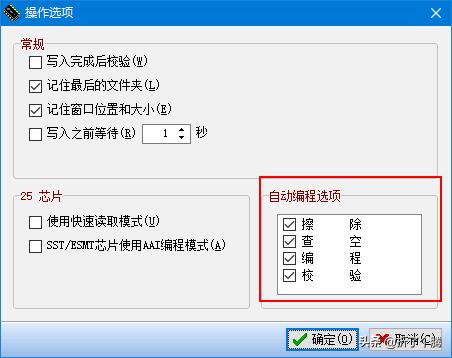

确保操作选项自动编程4项全选，点击 自动 菜单，或者依次点击擦除-查空-编程-校验。

进度条完成就可以拿掉夹子，上CPU 内存插电测试了。

注意事项

需要注意的是不要通电刷BIOS，会发生什么无法预知，按部就班基本上都可以成功。

有亮机U的朋友可以升级到最新BIOS后,编程器读出魔改刷回,没有亮机U的可以原版本魔改,有需要(强迫症)的朋友可以点一下关注，然后私聊我，我可以提供一个最新版本已经魔改好的BIOS以及所有需要的文件包,刷入后通过D大脚本恢复SN。
