element 表格最小的高度_Excel表格制作双层嵌套柱形图、更加直观的显示数据的关系...

柱形图是Excel表格中经常使用的功能。如果创建柱形图的数据包含逻辑关系，直接创建的柱形图并不能显示出来。这篇文章为朋友们分享可以显示数据逻辑关系双侧嵌套柱形图的制作方法。

一实例要求：

根据下图所示的成绩单制作成如图所示双层嵌套柱形图。

1.成绩单：

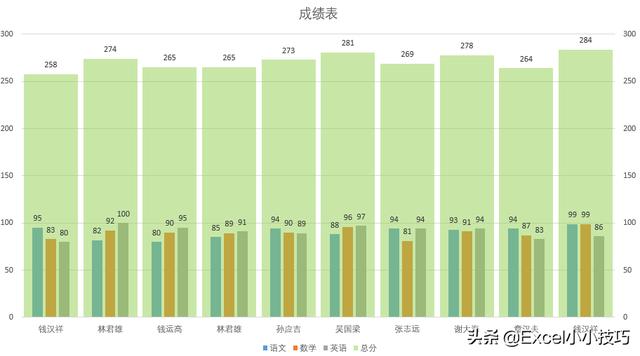

2.双层嵌套柱形图：

二.制作方法：

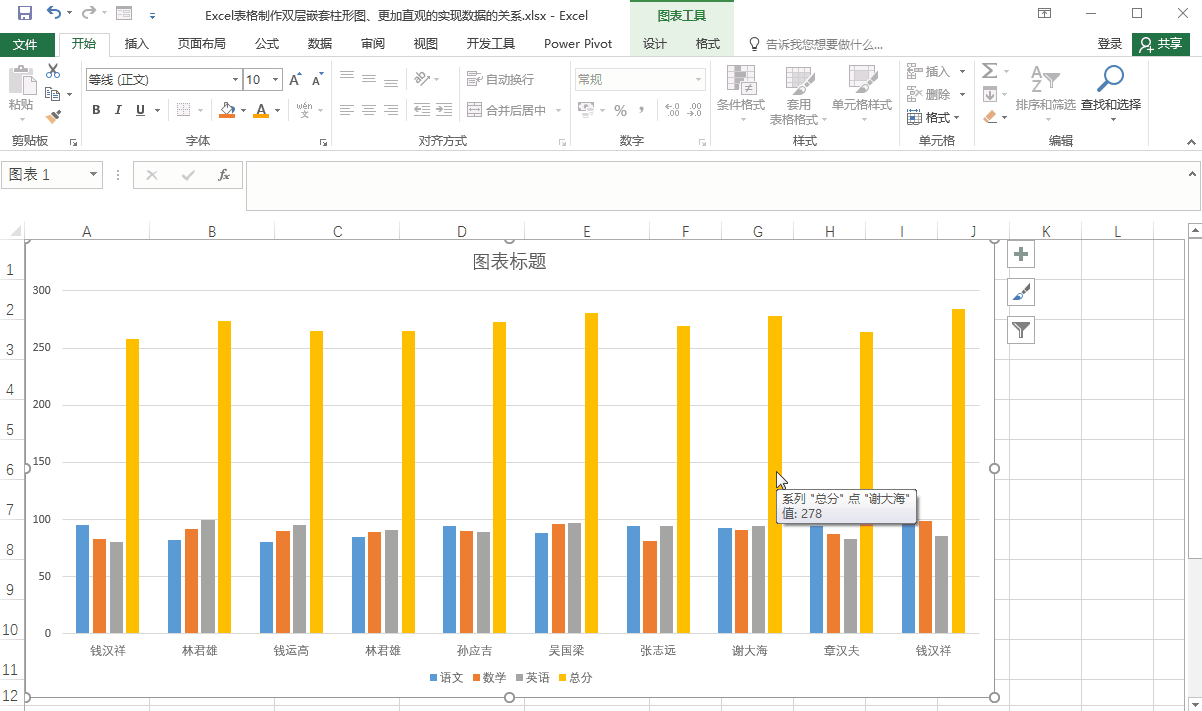

1.切换到插入选项卡→插入柱形图或条形图→选择簇状柱形图→鼠标拖动调整柱状图的大小。

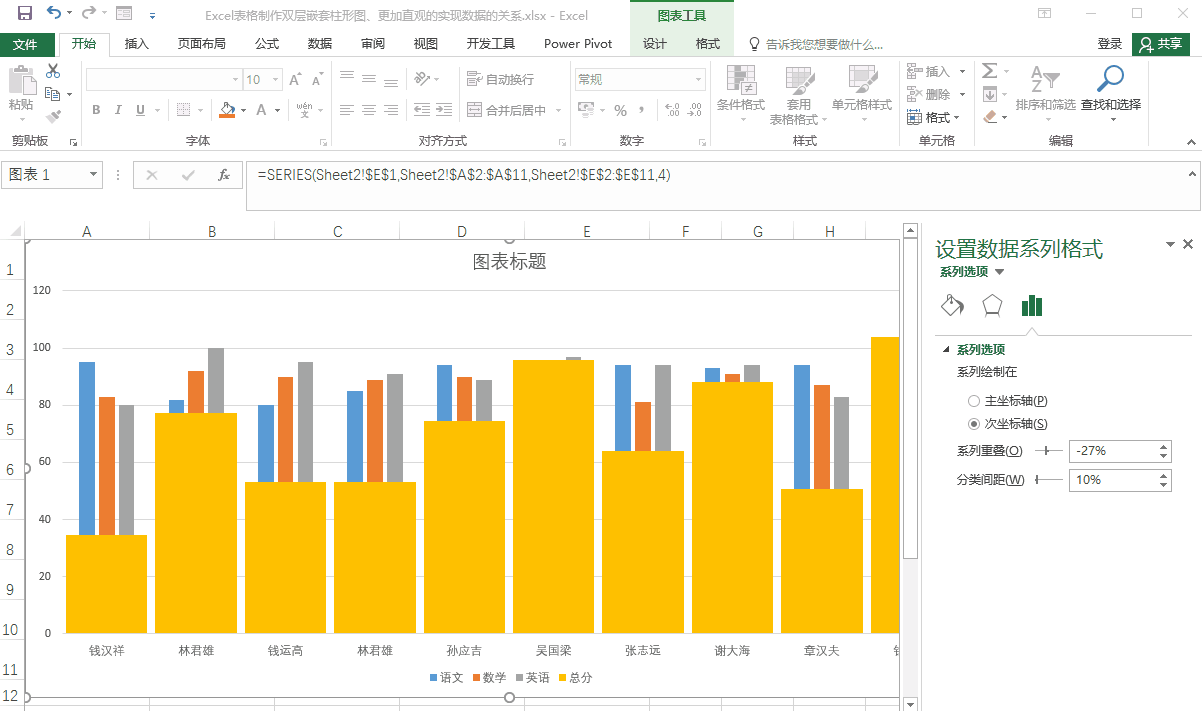

2.鼠标左键单击选择“总分”所在的黄色柱形图→鼠标右键单击调出下拉列表→选择设置数据系列格式→系列选项选项下：将系列绘制修改为次坐标系；调整分类间距，使“总分”柱状图的宽度包含其他科目的成绩。(这里设置为10%)

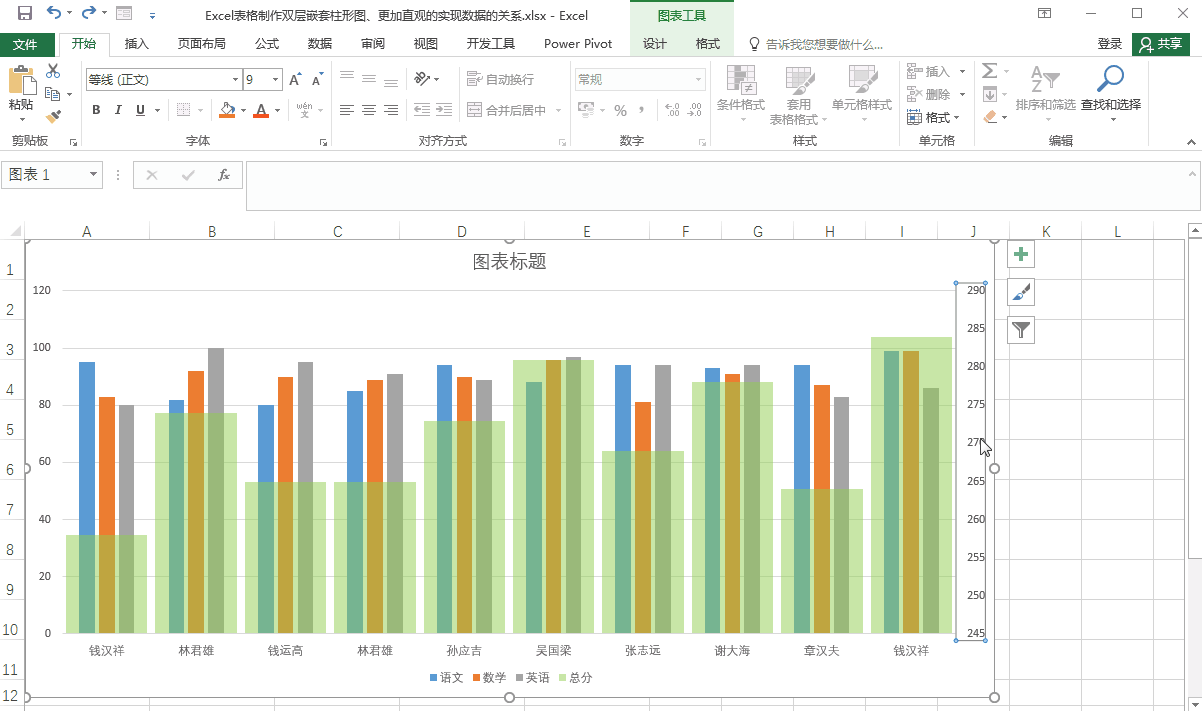

3.切换填充与线条选项卡→填充选项下：选择纯色填充，选择一个颜色；将透明度设置在50%左右。

4.鼠标左键单击选择“总分”所在的坐标轴→鼠标右键单击调出下拉列表→选择设置坐标轴格式→坐标轴选项下：将最小值设置为0、最大值设置为300。(这一步是为了统一坐标轴高度，显示数据关系。)

5.鼠标左键单击选择柱形图→选择图表元素(柱形图右上角的+号)→勾选数据标签→确定。

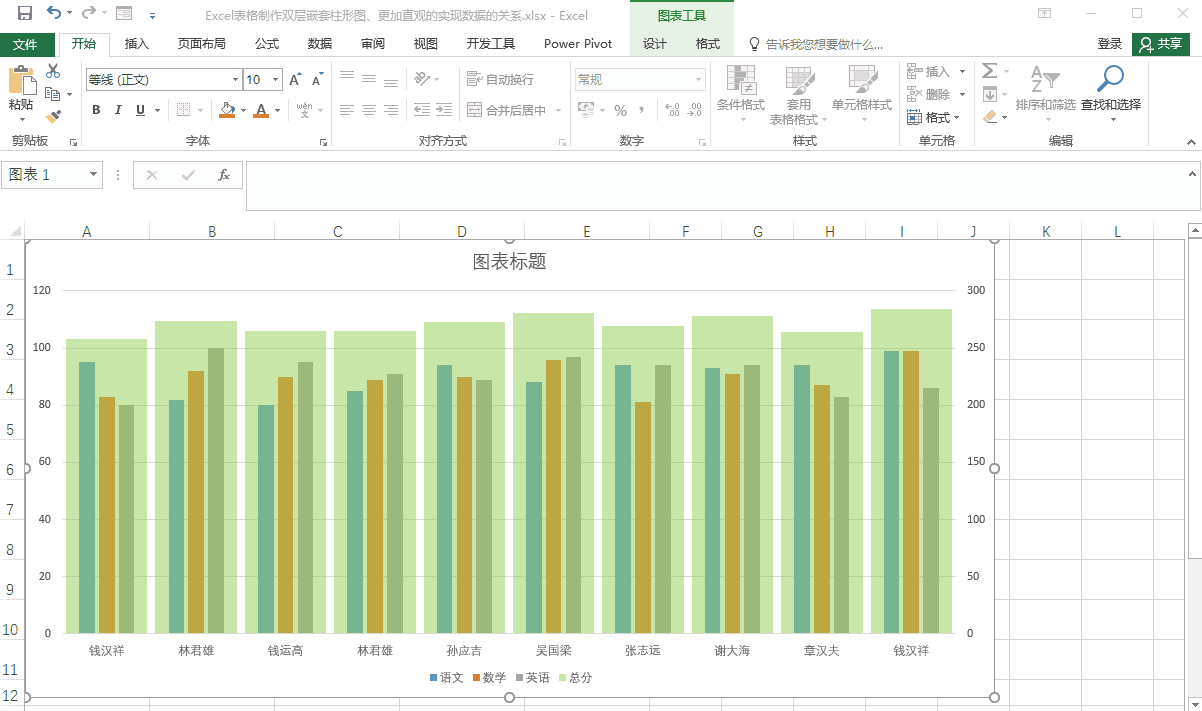

6.同样的方法将左侧坐标系的最小值设置为0，最大值设置为300。

7.双击柱形图标题，修改标题为“成绩表”。

总结，双层嵌套柱形图制作的关键在于修改坐标系和设置透明度。
