作为机械设计师,我想这里提到滚花大家应该不陌生,尤其是在大学,不知道大家有没有金工实习,制作小锤子,锤子的柄就是滚花出来的效果。那么在SolidWorks里面,我们如何表达零件表面滚花操作呢?其实并不难,下面溪风给出两个方案供大家参考。
SolidWorks零件滚花表达方法:

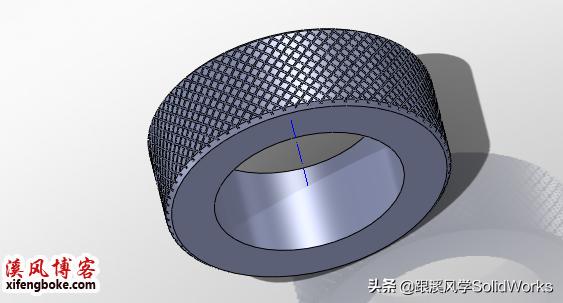

方法一:绘制三维滚花效果
![f7d754c666395bb7d456658b7ea1b358.png](https://img-blog.csdnimg.cn/img_convert/f7d754c666395bb7d456658b7ea1b358.png)

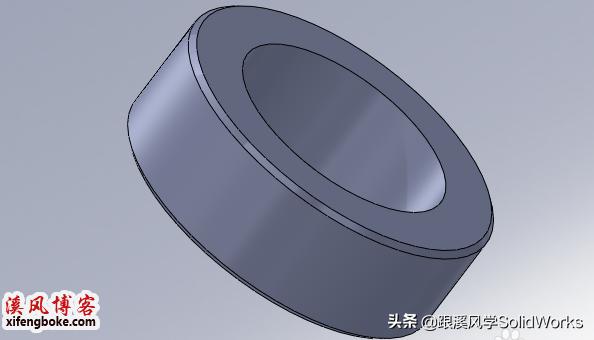

1、打开需要做滚花的SolidWorks零件,小编做了一个圆环跟大家演示滚花的制作方法。我们在需要滚花的零件表面进行如下操作:
![a80c9f508431ca0e8e605516e8869d57.png](https://img-blog.csdnimg.cn/img_convert/a80c9f508431ca0e8e605516e8869d57.png)
2、贴着需要生成滚花的面,做一条螺旋线。首先找到 螺旋线命令,特征-曲线-螺旋线
