轴固定位置_图解轴承内外圈定位与固定的8种方法及适用范围

滚动轴承内外圈的定位与固定的方法很多，下面介绍几种常用的方法。

a)用轴用挡圈嵌在轴的沟槽内，主要用于轴向力不大及转速不高时；

b)用螺钉固定的轴端挡圈紧固，可用于在高转速下承受大的轴向力，螺钉应有防松措施；

c)用圆螺母及止动垫圈紧固，主要用于转速高、承受较大轴向力的情况；

d)用锥形套定位、止动垫圈和圆螺母紧固，用于光轴上、内圈为圆锥孔的轴承;

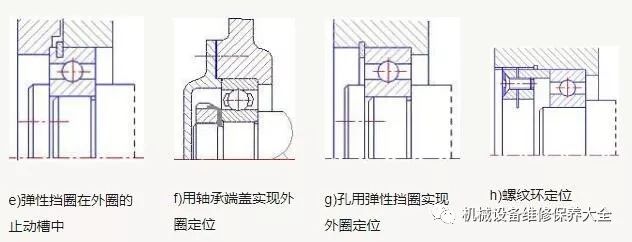

e)用嵌入外壳沟槽内的孔用弹性挡圈紧固，主要用于轴向力不大且需减小轴承装置尺寸时；

f)用轴承端盖紧固，用于转速高、承受较大轴向力的各类向心、推力和向心推力轴承；

g)用轴用弹性挡圈嵌入轴承外圈的止动槽内紧固，用于当外壳不便设凸肩时；

h)用螺纹环紧固，用于轴承转速高、轴向力大，而不适于用轴承端盖紧固的情况。

常用的固定方法详述：

轴向紧固包括轴向定位和轴向固定。为了防止轴承在轴上和在轴承座孔内移动，轴承内套圈必须紧固在轴上；外套圈必须紧固在轴承座孔内(或套杯内)。轴承的内、外套圈需要双向还是单向轴向紧固，或者是轴向游动，取决于支承的限位要求和所用轴承的类型。

在双向限位支承(即固定支承)中，轴承的内套圈在轴上，外套圈在轴承座孔中均须双向轴向紧固。在单向限位支承中，必须在其传力的相反方向对内、外套圈施以单向轴向紧固。

如果采用不可分式的轴承作游动支承时，只需内套圈双向轴向紧固在轴上，外套圈相对于座孔自由轴向游动；当采用内、外套圈可分的向心轴承作游动支承时，则内、外套圈均需双向轴向紧固在轴上和座孔内，轴承的内、外套圈作相对轴向游动。

轴承的轴向定位一般是内套圈采用轴肩定位、外套圈采用轴承座孔(或套杯)的挡肩定位。为了确保轴肩和挡肩的定位作用，应使轴肩和挡肩与轴承内、外套圈的端面贴紧。轴肩和挡肩的高度也应按标准选取，这样即可保证定位强度有便于装拆。

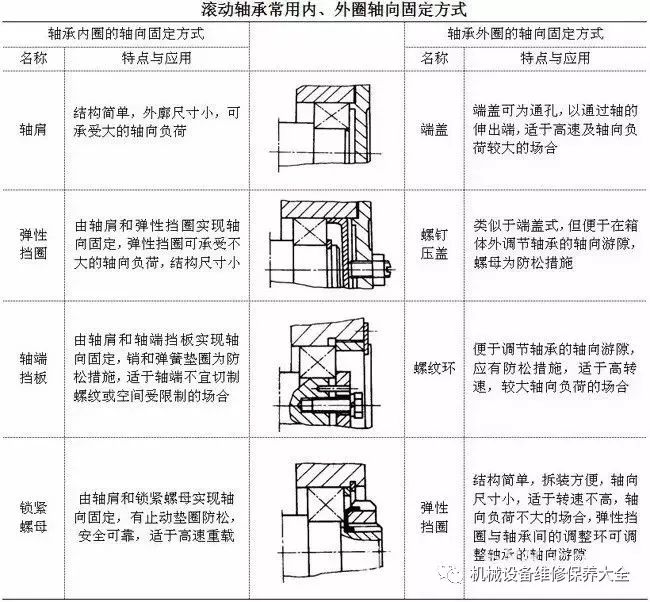

为了防止轴承在承受轴向载荷时，相对于轴或座孔产生轴向移动，轴承内圈与轴、外圈与座孔必须进行轴向固定，滚动轴承常用的内、外圈轴向固定方式如下：
