BH1750FVI环境光检测与GY-30开发板应用教程

本文还有配套的精品资源，点击获取

简介：本文详细介绍了BH1750FVI环境光传感器及其在智能设备和物联网应用中的应用，包括传感器的工作原理、特性、与GY-30开发板的使用方法。通过官方中文说明和ARM-MDK开发工具，用户可以学习如何读取和解析传感器数据，并通过校准获得准确的光照强度值。文档中还提供了光强度测量、自动亮度控制、智能家居和工业监控等多个应用实例，以及获取传感器规格和开发板使用说明的资源，旨在帮助开发者构建智能节能系统。

1. BH1750FVI环境光传感器概述

环境光传感器（Ambient Light Sensor，ALS）被广泛应用于多种电子设备中，以自动调节屏幕亮度、节能或收集环境光强度信息。在众多传感器中，BH1750FVI凭借其出色的性能和简便的使用脱颖而出。它是一款数字型光强度传感器，能够检测环境中的光强度，并通过I2C接口输出测量值。BH1750FVI传感器以其高精度、低功耗模式和I2C通信协议等特性，被广泛应用于智能手机、笔记本电脑、照相机、智能家居设备等多种产品。

本章将介绍BH1750FVI的基本功能和特点，为后续深入理解其工作原理和应用打下基础。我们将简要探讨传感器的测量原理，并对I2C通信协议进行初步解析，为读者在实际应用中快速入门做好铺垫。通过此章内容，读者将能够对BH1750FVI有一个整体的认识，并了解其在环境光检测领域的应用价值。

2. BH1750FVI传感器工作原理及特性

2.1 BH1750FVI传感器工作原理

2.1.1 光强度测量原理

BH1750FVI传感器是一个数字接口类型的光强度传感器，其工作原理是通过内置的光电二极管和转换电路将环境光强度转换成电压信号，进而通过模数转换器（ADC）将其转换成数字信号输出。测量过程主要分为以下步骤：

1. 光电转换：环境中的光照射到传感器内部的光电二极管上，光能量被转换成相应的电流。
2. 电流到电压转换：转换电路将光电流转换为电压信号。
3. 模数转换（ADC）：将电压信号数字化，使之能够被微控制器等数字设备处理。
4. 数字输出：最终得到的数字信号通过I2C总线输出。

这种测量方式可以实现快速响应环境光的变化，并且精度较高，适合于多种光线强度下的检测。

2.1.2 I2C通信协议解析

I2C（Inter-Integrated Circuit）通信协议是一种串行通信协议，允许在同一总线上连接多个从设备和至少一个主设备。BH1750FVI就是作为从设备通过I2C总线与主设备（如微控制器）通信。其通信过程涉及以下要素：

• 数据传输速率：I2C支持不同的速率标准，如标准模式（100 kbps）、快速模式（400 kbps）和高速模式（3.4 Mbps）。
• 地址识别：每个I2C设备拥有一个唯一的7位地址，主设备通过地址识别从设备进行数据的发送或接收。
• 控制字节：包含设备地址、读写位（R/W）以及寄存器选择信息。
• 数据传输：数据按照字节（8位）传输，数据位和应答位交替进行。

I2C协议的使用极大地简化了硬件连接，只需要两条线（SCL和SDA）就可以实现多设备的连接和数据交换。

2.2 BH1750FVI传感器特性分析

2.2.1 高精度测量能力

BH1750FVI传感器具有高精度的光强度测量能力，可以测量范围从1到65535勒克斯（Lux）的光强度。这种高测量范围使其适合在不同环境光条件下使用。测量精度受多种因素影响，包括：

• 光电二极管的灵敏度
• 内置ADC的分辨率
• 内部电路的噪声水平

为确保高精度，传感器设计了高灵敏度光电二极管和高精度ADC，以及数字信号处理技术，以减少外部噪声干扰。

2.2.2 低功耗模式特点

考虑到移动设备和电池供电的嵌入式系统的需求，BH1750FVI特别设计了低功耗模式。低功耗模式允许设备在不需要持续监控光强度时减少能量消耗。低功耗模式的实现方式通常包括：

• 动态电源管理：在设备不需要进行测量时，自动降低工作频率或者完全关闭传感器。
• 休眠功能：通过指令将传感器置于休眠状态，减少功耗。
• 可配置测量间隔：允许用户设定测量间隔时间，根据实际需求减少测量频率，进一步节约能源。

这种低功耗模式对于延长电池寿命和降低运行成本极为重要，尤其在物联网(IoT)设备中十分受欢迎。

2.2.3 I2C接口的优势

I2C接口的优势在于其简单的接线和高效的通信方式。与传统的并行接口相比，I2C接口只需要两条数据线，大大减少了所需的引脚数量。它的优点还包括：

• 硬件连接简单：只需要两条线SCL和SDA即可实现多个设备的数据交换。
• 易于扩展：可以轻松增加更多的从设备到同一个I2C总线上。
• 多主机支持：允许多个主设备对同一I2C总线进行操作，增加了系统的灵活性。
• 内建错误检测：I2C协议内建了信号包的处理和错误检测机制，提高了数据传输的可靠性。

由于这些优势，I2C接口在传感器和微控制器之间的通信中变得越来越流行。

在下一部分，我们将深入了解GY-30开发板的介绍和使用教程。

3. GY-30开发板的应用与实践

3.1 GY-30开发板介绍

开发板是学习和开发的基石，它们在我们的项目中扮演着重要的角色。GY-30开发板通常搭载了多种传感器，例如我们关注的BH1750FVI环境光传感器，以及可能的其他传感器和接口。在这一部分，我们将深入了解GY-30开发板的硬件组成和接线配置。

3.1.1 开发板硬件组成

GY-30开发板通常会包含以下核心组件：

1. BH1750FVI传感器 ：用于测量环境光强度。
2. 微控制器单元(MCU) ：例如常见的STM32，负责处理传感器数据。
3. 电源管理模块 ：确保稳定供电，可能包括电源开关和稳压器。
4. 接口模块 ：比如UART、I2C、SPI等，用于与传感器或其他模块通信。
5. 连接端口 ：如杜邦线接口，方便连接其他设备。
6. 指示灯和按钮 ：用于状态指示和控制。

![GY-30开发板硬件组成图](***

在设计和使用开发板时，了解这些组件的作用至关重要。了解硬件组成帮助我们更好地控制传感器，实现应用。

3.1.2 开发板的接线与配置

接线和配置是将GY-30开发板投入使用的关键步骤。对于BH1750FVI传感器的接线，一般有以下注意事项：

1. I2C接口连接 ：确保BH1750FVI的SDA和SCL引脚正确连接到MCU对应的I2C引脚上。
2. 电源连接 ：VCC接到开发板的3.3V或5V电源，GND接到地。
3. 地址引脚配置 ：根据传感器数据手册设置地址引脚，以确定I2C地址。

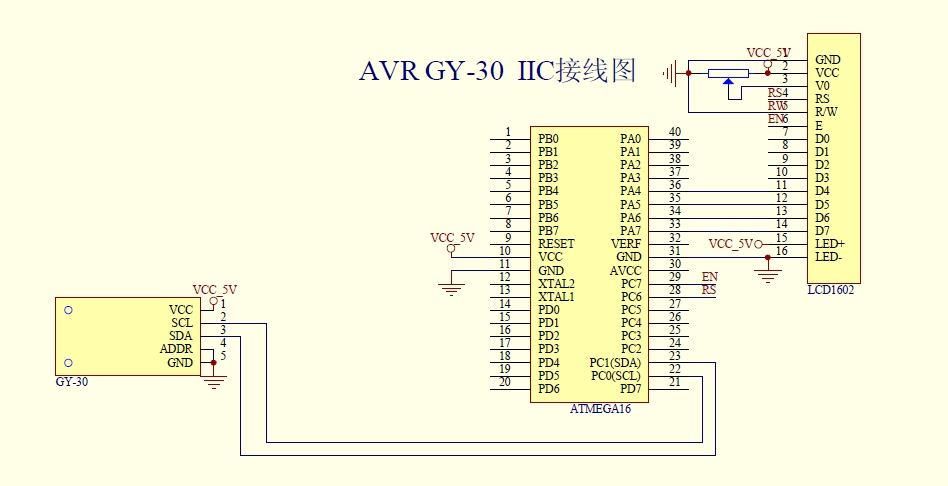

以下是GY-30开发板接线示例：

| BH1750FVI | MCU  |
|-----------|------|
| VCC       | 3.3V |
| GND       | GND  |
| SCL       | SCL  |
| SDA       | SDA  |
| A0        | GND  |
| A1        | VCC  |
| A2        | GND  |

3.2 GY-30开发板使用教程

为了充分理解和利用GY-30开发板，下面我们将进行一个基础的使用教程，包括开发环境的搭建以及基本操作和示例代码。

3.2.1 开发环境搭建

开发GY-30项目通常需要以下环境搭建步骤：

1. 安装Arduino IDE ：访问Arduino官网下载并安装适合你操作系统的Arduino IDE版本。
2. 添加GY-30板支持 ：在Arduino IDE中安装GY-30板的开发板管理器，并选择对应的开发板型号。
3. 安装驱动程序 ：根据你的操作系统，可能需要安装额外的串口驱动程序以识别GY-30开发板。

安装过程中确保每个组件都是最新版本，以避免兼容性问题。

例如在Windows上安装GY-30板支持的Arduino IDE设置步骤：

1. 打开Arduino IDE -> 文件 -> 首选项 -> 额外的开发板管理器网址 -> 添加GY-30开发板的URL。
2. 工具 -> 开发板 -> 开发板管理器 -> 搜索GY-30 -> 安装。

3.2.2 基本操作与示例代码

在开发板搭建完毕后，我们就可以进行编程实践了。下面是一个基础的BH1750FVI传感器数据读取的示例代码：

#include <Wire.h>
#include <BH1750.h>

BH1750 lightMeter;

void setup() {
  Serial.begin(9600);
  Wire.begin();
  lightMeter.begin();
}

void loop() {
  float lux = lightMeter.readLightLevel();
  Serial.print("Light: ");
  Serial.print(lux);
  Serial.println(" lx");
  delay(200);
}

该代码通过Arduino的I2C接口与BH1750FVI传感器通信，读取光强度数据。在 setup() 函数中初始化串口和传感器，在 loop() 函数中周期性读取并打印光强度值。

操作步骤：
1. 将GY-30开发板通过USB连接到计算机。
2. 打开Arduino IDE并上传上述代码。
3. 打开串口监视器，观察读取到的光强度数据。

小结

GY-30开发板的应用和实践章节通过介绍硬件组成、接线与配置以及开发环境的搭建，为读者理解BH1750FVI环境光传感器提供了实践基础。通过具体的示例代码，演示了如何读取光强度数据，为下一章的深入分析奠定了基础。

4. ARM-MDK开发环境与工具使用

ARM-MDK（Keil MDK）是基于ARM处理器的领先开发工具集，它为嵌入式应用开发提供了全面的软件解决方案。本章将深入探讨ARM-MDK开发环境的细节及其工具的使用方法，从安装配置到项目管理、调试和性能分析，让开发者能够更有效地利用这一强大的开发平台。

4.1 ARM-MDK开发环境介绍

4.1.1 安装与配置

安装ARM-MDK是开始进行ARM处理器开发的第一步。本节将逐步引导读者完成MDK的安装过程，并对其配置进行详细说明。

首先，确保您的计算机满足MDK的系统要求。接着，从ARM官方网站下载最新版本的MDK安装包。下载完成后，运行安装程序并遵循安装向导的指示。

安装过程中有几个关键步骤需要注意：

• 选择组件 ：在安装过程中，系统会提示您选择要安装的组件。请确保安装了支持您所使用的ARM处理器系列的CoreSight调试器和相应的软件包。
• 许可协议 ：请仔细阅读许可协议，并接受协议条件以继续安装。
• 安装路径 ：为避免权限问题，建议选择默认安装路径或在安装向导中指定一个不包含空格的路径。

安装完成后，需要配置软件环境，比如设置环境变量，以确保在任何目录下都能够通过命令行访问到ARM-MDK的工具。

4.1.2 主要组件与功能

安装和配置完成后，ARM-MDK开发环境包含了若干核心组件，每个组件都承担着特定的开发任务。以下是几个核心组件及其功能：

• µVision IDE ：用户友好的集成开发环境，提供代码编辑、编译、调试和分析的全部功能。
• 编译器 ：ARM提供了高效的ARM/THUMB编译器，它能够生成高效的代码并支持最新的ARM处理器指令集。
• 调试器 ：集成的调试器支持JTAG和SWD接口，以及CoreSight调试技术，它能够进行源代码级别的调试。
• 性能分析工具 ：该工具帮助开发者识别代码中的性能瓶颈，并提供优化建议。

理解这些组件对于高效使用ARM-MDK至关重要。

4.2 ARM-MDK工具使用指南

4.2.1 项目创建与管理

创建一个新项目是开发过程的起点。MDK通过向导可以帮助用户完成从创建项目到设置编译和调试选项的整个过程。

• 新建项目 ：在µVision IDE中，选择“Project”菜单中的“New uVision Project...”，随后按照向导输入项目名称和路径。
• 选择目标设备 ：向导会要求选择目标微控制器。请从丰富的ARM Cortex系列处理器中选择适合您应用的处理器型号。

• 配置项目 ：项目创建完成后，需要配置项目设置，包括选择工具链、设置内存布局和创建必要的启动文件。

• 添加源文件 ：将源代码文件（.c/.cpp/.s）添加到项目中，以便编译器在构建过程中包含这些文件。

4.2.2 调试与性能分析工具

在开发周期中，调试阶段是不可或缺的。ARM-MDK提供了强大的调试支持，包括多种调试视图和分析工具。

• 基本调试 ：通过在代码中设置断点，观察程序的执行流程和变量的值。调试器提供了寄存器查看、内存浏览和外设配置的功能。
• 性能分析 ：性能分析工具可以记录程序运行时的性能数据，比如执行时间、CPU占用率和函数调用次数。分析结果有助于开发者了解程序的性能瓶颈，并进行针对性优化。

代码块及功能分析示例：

/* 示例代码：简单的LED闪烁程序 */
#include "stm32f4xx.h"

void delay_ms(uint32_t ms) {
    volatile uint32_t nCount;
    for (nCount = 0; nCount < ms * 4800; nCount++) {
        __NOP(); // NOP (No Operation) instruction
    }
}

int main(void) {
    RCC->AHB1ENR |= RCC_AHB1ENR_GPIOCEN; // Enable clock for GPIOC
    GPIOC->MODER |= GPIO_MODER_MODER13_0; // Set PC13 to output mode

    while (1) {
        GPIOC->ODR ^= GPIO_ODR_ODR_13; // Toggle PC13
        delay_ms(500); // Delay 500 ms
    }
}

在上述代码中，我们使用STM32F4xx系列MCU的AHB1时钟使能寄存器（RCC_AHB1ENR）来使能GPIOC的时钟，并将其配置为输出模式。在 main 函数中，我们进入一个无限循环，在这个循环中，我们切换PC13引脚的状态，并调用 delay_ms 函数来实现LED闪烁效果。

此代码块演示了如何使用MDK进行基本的项目创建和代码调试。开发者可以在µVision IDE中加载此项目，设置断点，然后运行程序，观察程序在不同时间点的状态，包括寄存器值和内存内容。

通过本章节的介绍，开发者应能够掌握ARM-MDK的安装、配置、项目创建和管理，以及使用调试和性能分析工具进行项目开发。这些技能是实现高效嵌入式系统开发的基础。

5. 光强度数据的单位与处理方法

5.1 光强度单位详解

5.1.1 理解流明、勒克斯等单位

光强度是衡量光源发出的光线多少的一个物理量。在日常生活中，我们通常使用流明（Lumen, lm）作为光源发出光线的总数量的度量单位，而勒克斯（Lux, lx）则用于表示光强度在某一特定面积上的分布情况。简单来说，流明代表了“多少光”，而勒克斯代表了“光多亮”。

流明是光源总光通量的度量，适用于描述所有类型的光源，包括灯泡、荧光灯、LED灯等。一个典型的蜡烛光的光通量大约为12流明。流明是人眼感知亮度的基础，但不涉及光源在空间的分布。

勒克斯，则是单位面积上的光通量。当光照射到一个物体表面时，该表面单位面积上所接受到的光通量就是勒克斯。例如，一间普通办公室内的平均照明强度可能为300勒克斯，而强烈的阳光下可达到约100,000勒克斯。

5.1.2 单位换算方法

换算公式如下：

• 1勒克斯（1lx）= 1流明每平方米（1 lm/m²）
• 1流明（1lm）= 1坎德拉*steradian * (1 cd * sr)
• 1坎德拉（1 cd）= 1流明每平方弧度（1 lm/sr）

举个例子，如果一个光源在距离2米的半径为1米的球面上发出100流明的光，那么在球面上每平方米的光通量是多少？

通过球面积计算公式 (A = 4\pi r^2)（其中 (r = 1m)）我们可以得出球面积 (A = 4\pi * (1m)^2 = 4\pi m^2)。

光通量密度（勒克斯）= 光通量（流明） / 球面积（平方米）。

因此，(勒克斯 = \frac{100 lm}{4\pi m^2} \approx 7.96 lm/m^2 = 7.96 lx)。

5.2 数据处理与应用技巧

5.2.1 数据平滑与滤波算法

在环境光传感器的应用中，由于外部环境的变化和传感器本身的噪声，常常需要对采集到的光强度数据进行平滑处理。数据平滑可以去除短时间内的随机波动，使数据趋势更加清晰。常用的平滑滤波算法有移动平均滤波、加权移动平均滤波、高斯滤波等。

移动平均滤波

移动平均滤波是最简单的平滑方法之一，它通过对数据序列中连续N个样本值进行算术平均计算来获得平滑的结果。但此方法可能会降低数据变化的灵敏度，因此不太适合于要求高精度的场合。

示例代码块如下：

def moving_average(data, window_size):
    """
    计算移动平均值
    :param data: 原始数据列表
    :param window_size: 窗口大小
    :return: 平滑后的数据列表
    """
    smooth_data = []
    for i in range(len(data) - window_size + 1):
        this_window = data[i:i+window_size]
        window_average = sum(this_window) / window_size
        smooth_data.append(window_average)
    return smooth_data

# 假设数据序列
data_series = [10, 12, 13, 15, 14, 16, 15, 17, 18, 17]
# 调用移动平均函数
smoothed_series = moving_average(data_series, 3)

在上面的代码块中， moving_average 函数计算了一个包含10个数据点的序列的3个点的移动平均值。

5.2.2 光强度数据的实际应用场景

光强度数据在许多领域中都有广泛的应用。例如，智能手机和平板电脑中，光强度传感器可以检测周围环境光线的强度，然后自动调整屏幕亮度和键盘背光，以提供更好的用户体验和延长电池寿命。在智能照明系统中，环境光传感器可以根据房间内光线的强弱来自动调节灯光亮度，以节约能源。

在农业领域，光强度传感器可用来测量温室内的光照情况，以调节植物生长环境。在道路照明设计中，光强度数据有助于确定照明设施的功率和布局，确保夜间行车的安全。

此外，光强度传感器在环境监控方面也起着重要作用。通过连续监测特定区域内的光强度变化，可以分析出该区域的环境变化趋势，为环境研究和政策制定提供数据支持。

总结而言，光强度数据的准确获取和合理处理，对于智能设备的自动化功能、能源效率的提升以及环境研究都具有重要的价值。随着物联网技术的发展，我们预计光强度传感器的应用范围将会继续扩大。

6. 环境光传感器的高级应用实例

在物联网(IoT)及智能设备领域，环境光传感器的应用越来越广泛，其高级应用包括自动亮度调整、智能家居系统以及工业监控等。BH1750FVI传感器以其高精度和低功耗的特性，在这些领域中占据了一席之地。本章将探讨如何在实际项目中应用BH1750FVI和GY-30开发板。

6.1 自动亮度控制应用

6.1.1 理论基础与设计思路

自动亮度控制的核心在于根据当前环境光线强度调整屏幕亮度，以保证在任何光照条件下用户都能获得最佳的视觉体验。从设计的角度来看，需要一个环境光传感器来实时监测环境光线变化，并将数据反馈给控制单元，后者将根据预设的策略（如光线强度低于阈值时提高屏幕亮度）来调整屏幕亮度。

在硬件选择上，BH1750FVI因其自带的I2C接口，可以方便地与任何支持I2C的微控制器（如GY-30开发板上的Arduino）相连。I2C的多主机模式允许我们连接多个传感器，为设备扩展更多的功能。

6.1.2 实际编程与调试

编程步骤大致如下：

1. 初始化BH1750FVI传感器并读取其唯一地址。
2. 设定传感器的工作模式，例如连续高分辨率模式。
3. 实现一个定时器，周期性读取传感器数据。
4. 根据读取的数据，使用PWM（脉冲宽度调制）控制LED或LCD屏幕的亮度。

示例伪代码如下：

#include <Wire.h>
#include "BH1750.h"
BH1750 lightMeter;

void setup() {
  Wire.begin();
  lightMeter.begin();
  lightMeter.configure(continuousHighResolutionMode);
}

void loop() {
  float lux = lightMeter.readLightLevel();
  if (lux < lowLightThreshold) {
    // Turn on backlight
    analogWrite(backlightPin, HIGH);
  } else if (lux > brightLightThreshold) {
    // Turn off backlight
    analogWrite(backlightPin, LOW);
  }
  delay(1000);
}

6.2 智能家居与工业监控案例

6.2.1 智能家居环境光控制

在智能家居系统中，环境光传感器可以用来自动调节房间内灯光的亮度和颜色温度，以适应不同的环境和用户的需求。BH1750FVI传感器的精度足以支持这种级别控制，它能检测到微妙的光线变化并作出相应的调整。

一个典型的家居控制系统的实现可能会包括多个BH1750FVI传感器，分别放置于不同的房间或房间的不同角落。控制器（例如GY-30开发板）读取这些传感器的数据，通过算法计算出房间内的平均光强，并据此调整智能灯具的亮度和色温。

6.2.2 工业环境光监控系统

工业环境中的光照条件往往需要严格控制，以避免对工作人员的视力造成损害或影响生产质量。利用BH1750FVI传感器可以搭建一个环境光监控系统，实时监测和记录工厂内部的光线强度变化。

此监控系统通过GY-30开发板作为控制中心，接收来自多个BH1750FVI传感器的数据，并根据实际测量值与标准值的对比，自动调整遮阳帘或灯光设备，保持环境光的稳定。此外，系统还可以通过网络将数据上传至中央监控室，实现远程监控和数据分析。

6.3 获取BH1750FVI与GY-30资源

6.3.1 官方文档与数据手册

为了充分利用BH1750FVI和GY-30开发板的功能，获取官方文档与数据手册是不可或缺的步骤。这些资源为开发者提供了传感器的工作参数、技术规格、接口定义以及使用示例等重要信息。

BH1750FVI的数据手册通常会包含传感器的工作模式、测量范围、精确度、I2C地址以及电源要求等。而GY-30开发板的用户指南则会说明如何正确连接传感器、电源和控制单元，以及如何进行编程和调试。

6.3.2 社区支持与开发者资源

在开发过程中，社区支持和开发者资源是解决难题和获得灵感的宝贵来源。BH1750FVI传感器和GY-30开发板的官方论坛、GitHub仓库以及相关技术博客都是获取帮助、分享经验的良好平台。

开发者在这些平台上可以找到各种现成的代码库、项目案例、调试技巧和最新更新。通过参与社区，开发者不仅能提高解决问题的能力，还能拓展人脉，为自己的项目寻求合作或资金支持。

通过上述章节内容，我们不仅了解了环境光传感器在不同领域的高级应用实例，还学习了如何获取相关资源以支持项目开发。本章内容的深入分析和实践指导，旨在为IT从业者和相关行业人员提供有价值的参考资料和启发。
