天正标注工具相对强大一些,尤其是使用天正标注。那么如何高效运用这些功能呢?我来介绍一下自己的经验。

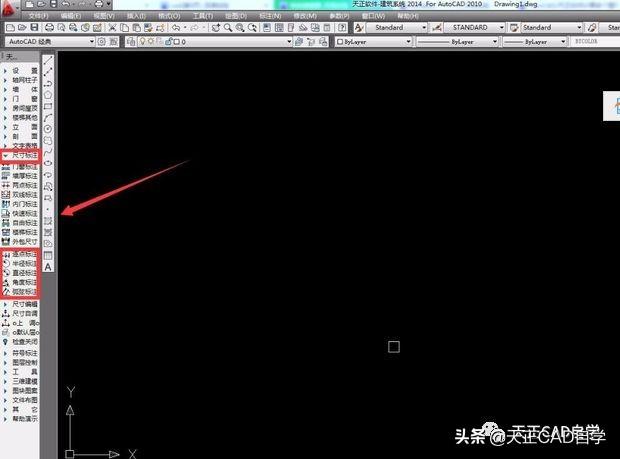

1.打开AutoCAD/天正软件,以天正2014为例,其他版本均可适用。下图为天正2014工作界面。
2..尺寸标注经常使用的有逐点标注、半径标注、直径标注、角度标注等功能,都在天正左侧工具栏。
![670017cfc18f261f06d37d8ffbc444ca.png](https://img-blog.csdnimg.cn/img_convert/670017cfc18f261f06d37d8ffbc444ca.png)

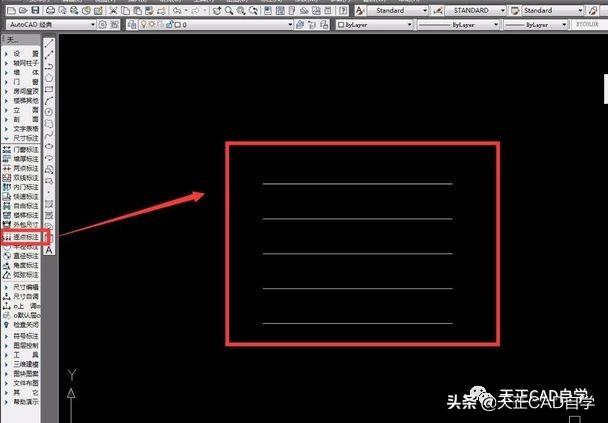

3.逐点标注。绘制几条轴线,并使用左侧逐点标注功能或使用快捷键“ZDBZ”或者右键快速工具也可以。
![9fdaf53b644a48f7b5bc3b35cbc253e8.png](https://img-blog.csdnimg.cn/img_convert/9fdaf53b644a48f7b5bc3b35cbc253e8.png)

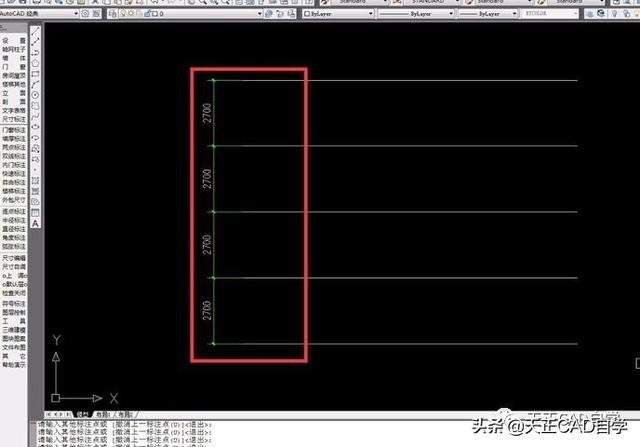

4.点击选择起点后,依次选择后面几条线段,完成逐点标注操作。
![13ed39ed427f153be33aee9599f74ac4.png](https://img-blog.csdnimg.cn/img_convert/13ed39ed427f153be33aee9599f74ac4.png)

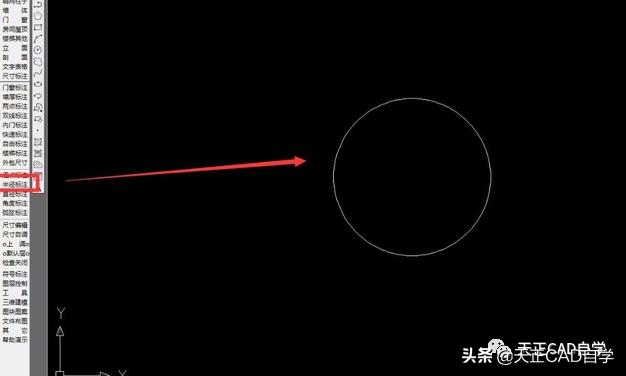

5.半径标注。首先绘制一个圆形或者弧形,选择左侧工具栏中的“半径标注”工具。
![0f2c94fa55ec3c15c93f271223f0e16a.png](https://img-blog.csdnimg.cn/img_convert/0f2c94fa55ec3c15c93f271223f0e16a.png)

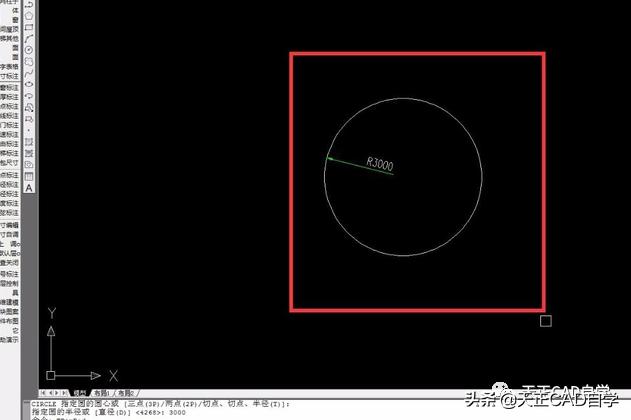

6.点击圆弧上的任意位置,即可完成半径标注操作。
![3ac209de923a7b584f4ec60519fb7670.png](https://img-blog.csdnimg.cn/img_convert/3ac209de923a7b584f4ec60519fb7670.png)

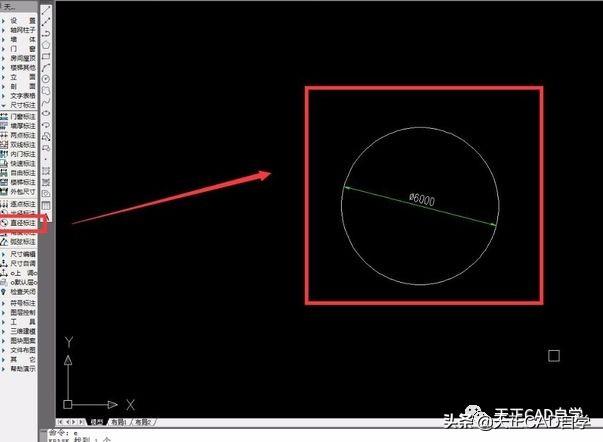

7.用同样的方式可以使用直径标注。在直径标注中会有表示直径的希腊符号“Φ”
![100357099f095580f50858559c2f7e43.png](https://img-blog.csdnimg.cn/img_convert/100357099f095580f50858559c2f7e43.png)

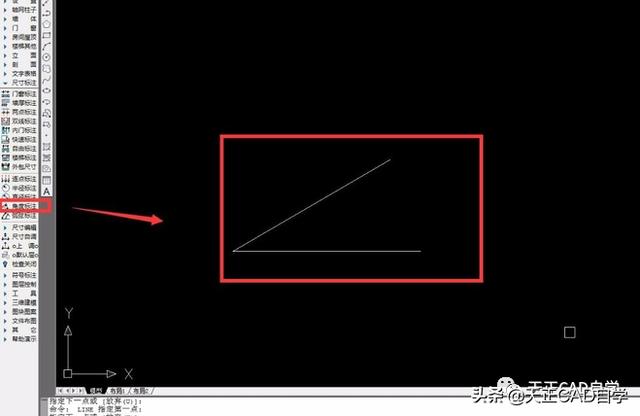

8.角度标注。绘制两条相交的线段,并使用左侧工具栏中的角度标注工具。
![0b35c5c0038b2ba55d0a19ab8d266652.png](https://img-blog.csdnimg.cn/img_convert/0b35c5c0038b2ba55d0a19ab8d266652.png)

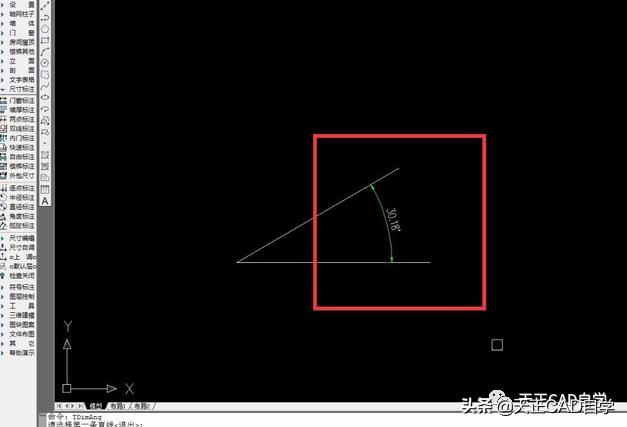

9.依次选择两条线段,然后点击标注需要出现的位置,即可完成角度标注。
![7340297c1cb92016b3fc38d35a732b0a.png](https://img-blog.csdnimg.cn/img_convert/7340297c1cb92016b3fc38d35a732b0a.png)
