用计算机用图解法求理论塔板数,简洁法计算理论板数工具

      简洁法计算理论板数工具官方版是一款计算理论塔板数的计算软件，简洁法计算理论板数工具官方版是一款智能高效的工程建筑类软件，简洁法计算理论板数工具官方版能够通过简洁法计算理论塔板数，软件可以快速地完成塔板的计算。用户只需输入相关的参数的数值即可得到相应的结果。

软件介绍

简洁法计算理论板数工具官方版是智能高效的工程建筑类软件，使用方法极其简单，只要用户打开软件输入数据后点击计算，就能得到想要的结果，这样一来也能提高用户的工作效率。

Rmin与全回流，与此对应，回流比为Rmin时所需的理论板数为无穷多，全回流时所需的理论板数Nmin为最少，实际回流比R在Rmin与无穷大之间.理论板数N在Nmin与无穷多之间。

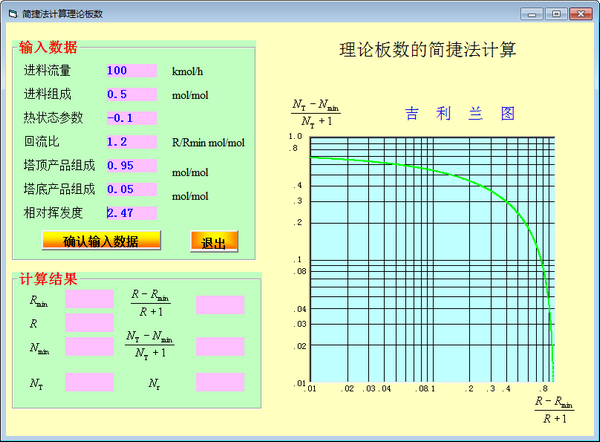

根据对物系的分离要求，用前述方法很容易计算出Rmin和Nmin，困难在于如何按照选定的回流比R，求算所需的理论塔板数N。通过对R，N，Rmin和Nmin之间关系的广泛研究，得出表示上述4个参数的相互关联图(图3.33)，此图称为吉利兰图。图中N与Nmin为不包括再沸器的理论板数。

应用吉利兰图可以简便地计算出精馏所需的理论板数，这种方法称为简捷法。它的另一个优点是也可以用于多组分精馏的计算。这种方法的误差较大，一般只能对所需理论板数作大致的估计，因为简便，所以在初步设计或进行粗略估算时常常使用。

简捷法求理论塔板数的步骤

1.根据物系性质及分离要求，求出Rmin，选择合适的R。

2.求出全回流下所需理论板数Nmin。对于接近理想体系的混合物，可以应用芬斯克方程计算。

3.应用吉利兰图，以(R - Rmin)/(R+1)为横坐标，由该图查得纵坐标(N - Nmin)/(N+2)，即可求出所需理论板数N。

使用方法

一、下载打开软件，直接输入数据。

二、输入数据后点击计算，即可得到想要的结果。
