220V交流单相电机起动方式主要有以下三种：

第一：分相起动式

如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。运转速率大致保持定值。主要应用于电风扇,空调风扇电动机，洗衣机等电机。

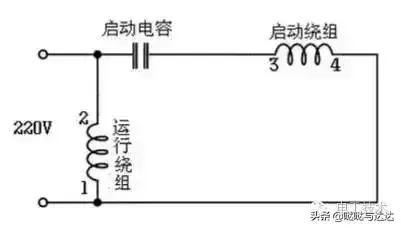

图1 电容运转型接线电路

第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。

图2 电容起动型接线电路

第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。而运行电容串接到起动绕组参与运行工作。这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。如图3。
