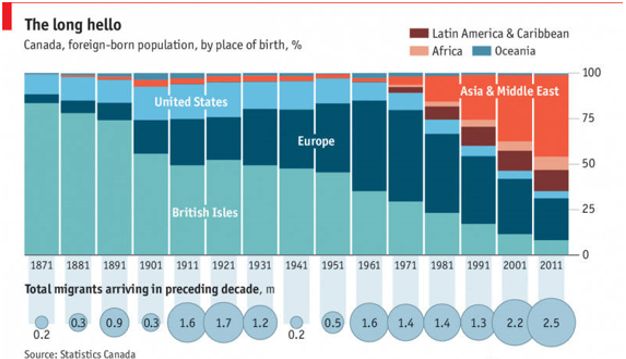

下图为《经济学人》的一幅图表：



这幅图的背后有如下信息：

移民占加拿大总人口的五分之一，几乎是美国移民与人口比的两倍。

仅从2015年6月到2016年6月的一年时间内，加拿大就接受了32.1万移民，约占全国人口总数的1%。

看看他们都来自哪里？

视觉效果非常棒，反映的信息量也非常丰富。

下面介绍下如何用Excel仿制这幅图表。

一、构建数据，数据形成图表

先来描述个知识点：描述性统计，是指绝大多数的报纸、杂志、公司报告和其他出版物上的统计信息以使读者易于理解的方式汇总和披露。将数据以表格、图形或数值形式汇总的统计方法。

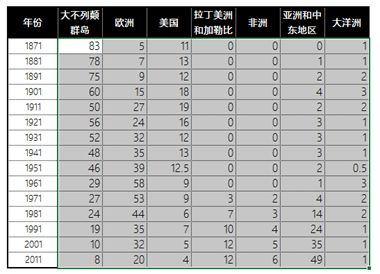

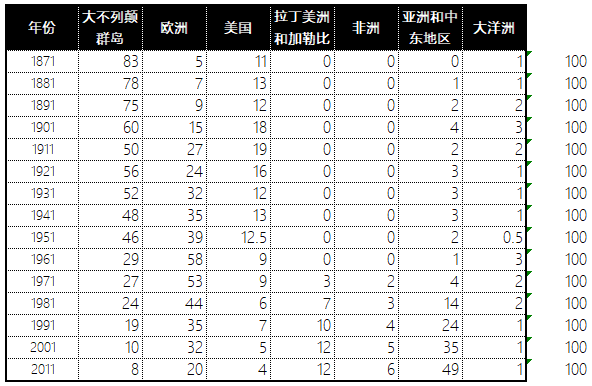

依照上图我们可得到下表的汇总数据，即从数据集中用描述统计的方法进行信息汇总。



二、作图思路

图中上半部分我们很容易就可看出是柱形图-堆积柱形图；

图中下半部分为气泡图，在这里我们用散点图来代替完成

散点较灵活，有两个数据共同形成一个点位

三、制作步骤

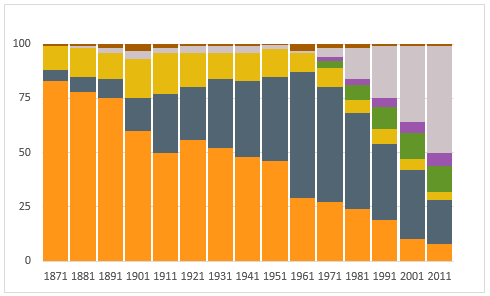

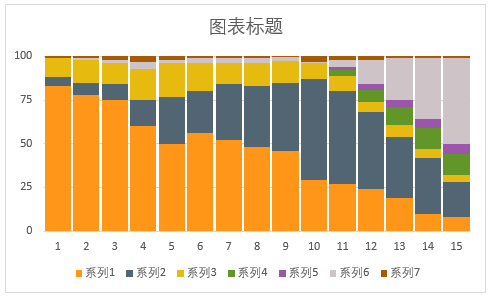

1、选中数据区域，插入图表-堆积柱形图

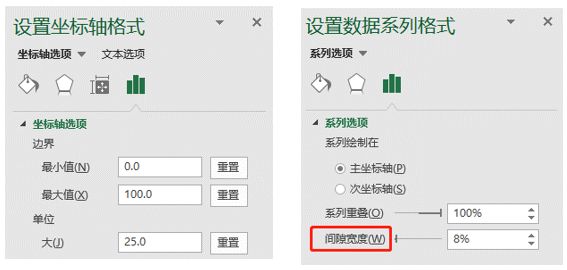

2、点击图表中的纵坐标，设置坐标大小值，先设置大小值起到固定的作用；点中绘图区的柱形，快捷键Ctrl+1调出设置数据系列格式，将间隙宽度设置为8%

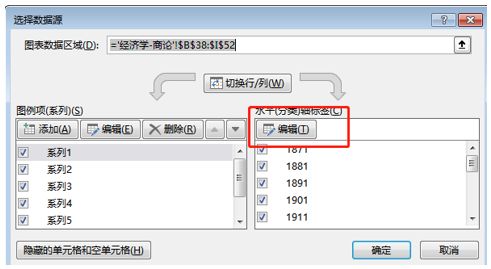

3、先删除标题，系列名称，点击横坐标-鼠标右键-选择数据-将编辑数据为年份(选择汇总数据表中年份的区域)





4、填充颜色，颜色可按喜好自行搭配，

(如果喜欢各大报刊杂志配色，可关注公众号：Guide_to_Charts  商业图表指南)

5、格式调整

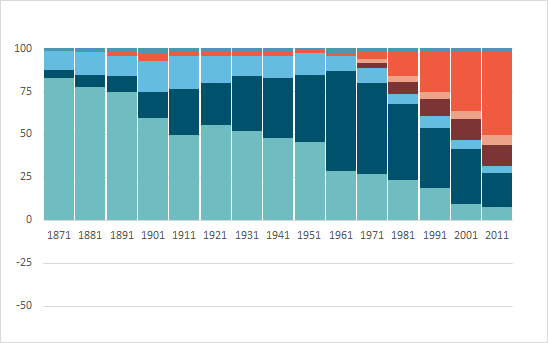

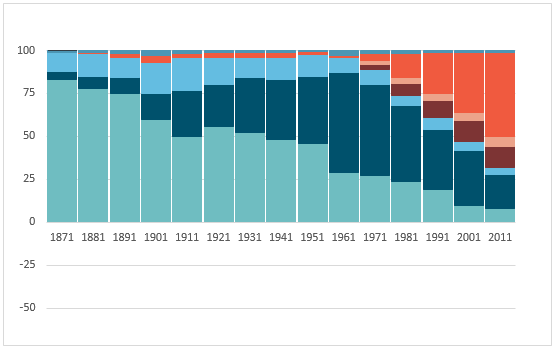

堆积柱形图基本完成之后我们来看下面的气泡图，因气泡图不能和其他图形组合，较局限，所以这里我们选用散点代替，为了让他们同处一室，我们需要来调整纵坐标，将最小值设置为-50



6、添加系列

再复杂的组合图表类型也都是从简单类型开始做，然后再更改图表类型。

散点模拟气泡数据

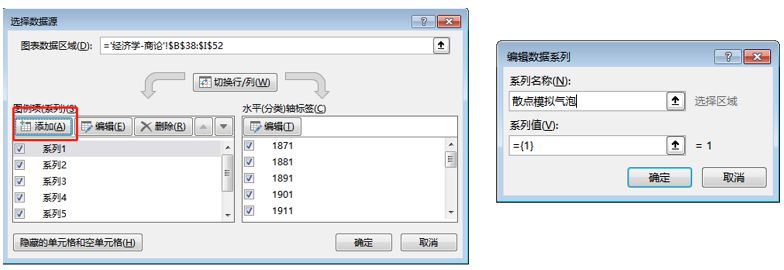

点击图表-鼠标右键-选择数据-添加系列；编辑系列名称-确定

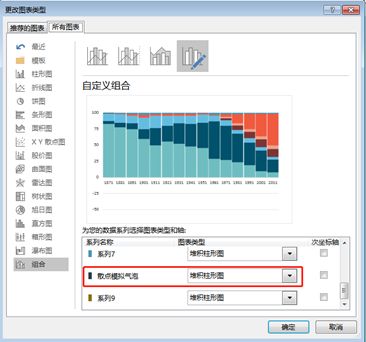

点击图表-鼠标右键-更改系列图表类型；找到刚才编辑的名称-打开向下箭头找到散点图，确定

点击图表-鼠标右键-选择数据-编辑数据；在散点模拟气泡数据中选取XY值

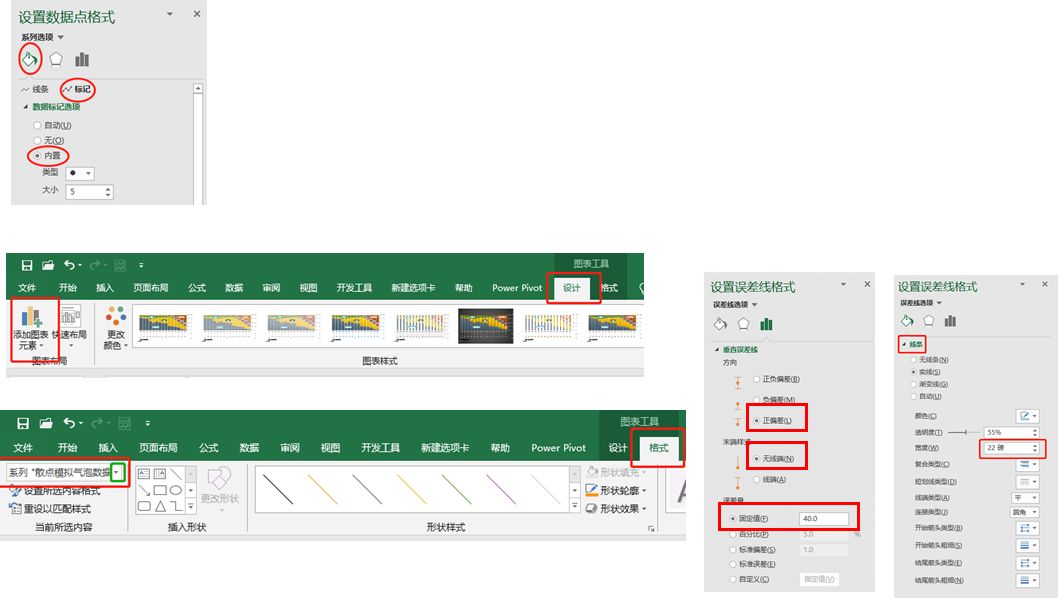

7、点击一次散点为全部选中，接着点击某个散点为唯一选中，依次调整散点的大小值(表格中已填列)

填充颜色和边框线条；然后请出散点的闺蜜-误差线

点击图表绘图区-图表工具-设计-添加图表元素-误差线-其他误差线选项

这时候会同时出现XY轴误差线，依下图找到X轴误差线-删除，只留Y轴误差线并编辑

详细步骤如下：

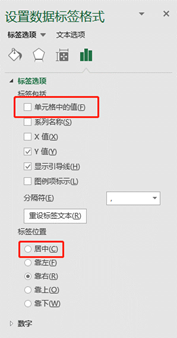

选中散点添加数据标签，鼠标右击-添加数据标签，数据标签可任意选择单元格中的值(表格中已填列)，并且可唯一选中移动位置

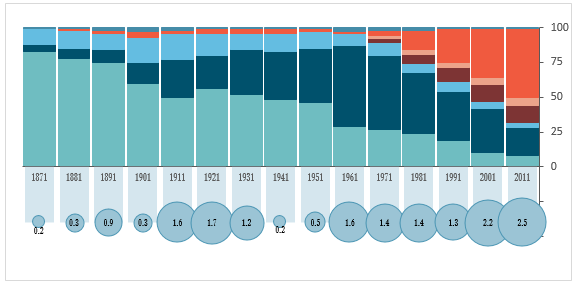

这时，大致的图表已经完成，接着就可以调整下细节；大家会发现网格线和刻度标签问题，因为调整了纵坐标大小值，所以网格线也出现在我们不想要出现的地方，那就不留他，点选到网格线上删除键，OK





现在我们再回头看看原图，是不是发现刻度标签问题了，怎么才能使上半部分图有刻度，而下半部分图不显示呢？

点击横坐标，就是年份的地方，然后设置为最大分类，这时候刻度标签就会跑到图的右边

因为是同一个图表，所以刻度线无法分开设置。

那咋办，我又想要柱形图有刻度标，又觉得下图出现刻度很奇怪

啊，这时候有没有想到散点呢，可以模拟啊。



以上表数据再来加系列，加系列的过程大家回想一下，哈哈

这次也需要误差线，不过是x轴的，然后添加数据标签



8、美化图表

插入对读者有意义的标题

建立图表后，我们可以通过增加图表项，如数据标记，图例、标题、文字、趋势线，误差线及网格线来美化图表及强调某些信息。

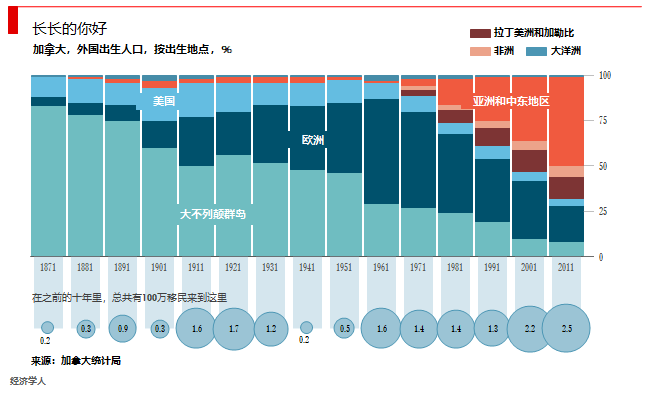

最后，一幅仿制的图表就完成了



我们展示图表，要站在读图者的角度，即使是非专业人士也能够从中获取有价值的信息。

示例文件在此：https://pan.baidu.com/s/1sKpSyYkS6lyu34WBQVQEHw

提取码: cywu
