制作网线过后，如何测试是否做通，我们就需要用到“网络测试仪”了。本经验就教大家如何使用普通的网络测试仪测网线。

网络测试仪通常也称专业网络测试仪或网络检测仪，是一种可以检测OSI模型定义的物理层、数据链路层、网络层运行状况的便携、可视的智能检测设备，主要适用于局域网故障检测、维护和综合布线施工中，网络测试仪的功能涵盖物理层、数据链路层和网络层。

网线测试仪怎么用

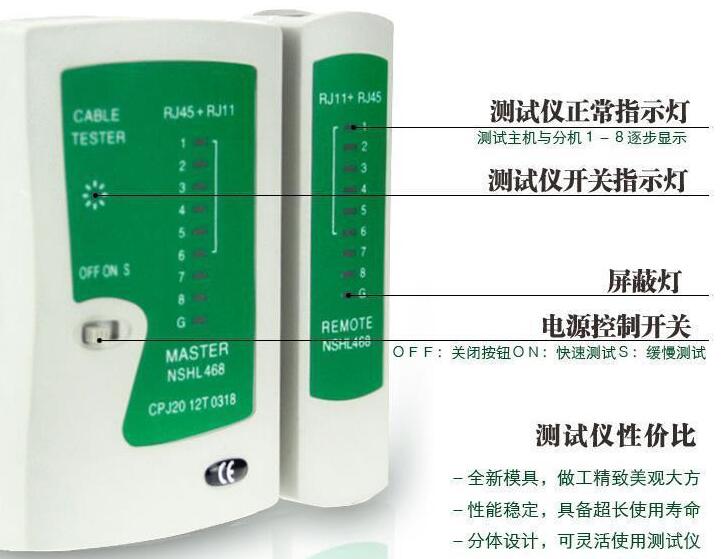

将网线两端的水晶头分别插入主测试仪和远程测试端的RJ45端口，将开关拨到“ON”(S为慢速档)，这时主测试仪和远程测试端的指示头就应该逐个闪亮。

1、直通连线的测试：测试直通连线时，主测试仪的指示灯应该从1到8逐个顺序闪亮，而远程测试端的指示灯也应该从1到8逐个顺序闪亮。如果是这种现象，说明直通线的连通性没问题，否则就得重做。

2、交错线连线的测试：测试交错连线时，主测试仪的指示灯也应该从1到8逐个顺序闪亮，而远程测试端的指示灯应该是按着3、6、1、4、5、2、7、8的顺序逐个闪亮。如果是这样，说明交错连线连通性没问题，否则就得重做。

3、 若网线两端的线序不正确时，主测试仪的指示灯仍然从1到8逐个闪亮，只是远程测试端的指示灯将按着与主测试 连通的线号的顺序逐个闪亮。也就是说，远程测试端不能按着(1)和(2)的顺序闪亮。

网线测试仪的使用方法图解

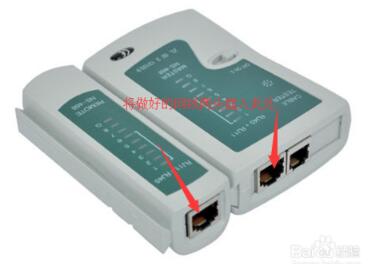

1、第一步，我们需要将做好的直通线或者交叉线分别插入这两个接口。

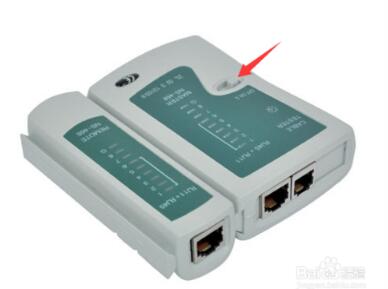

2、第二步，打开此处的开关。

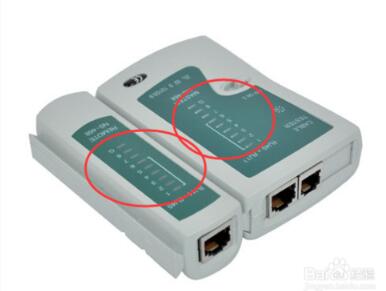

3、第三步，这步是判断网线是否通的重要一步，仔细查看这两处网线灯的同步，注意，是“同步”亮起顺序。

如果是直通线，则两边依次且同步亮起顺序为：1、2、3、4、5、6、7、8。

如果是交叉线，则两边依次且同步亮起顺序为：3、6、1、4、5、2、7、8。

若中途出现有灯未亮起或者顺序不对，则网线未做通，需要重新制作。

网线测试仪的使用注意事项

1、网线插入检测仪时，要先将水晶头金属触点上的污物、锈渍处理干净，再将其插入接入口内。

2、如果多次制作测线仪显示还未通，那就需要检查测线仪是否损坏，或者是不是没电了。
