cad怎么查找未闭合_CAD区域填充失败 你有想过原因和解决方法吗？

在CAD设计中，我们常常会使用到填充这个功能，但有的时候却不能完成填充动作，这是为什么呢？大多数时候都是因为图案没有完全闭合，而且是那种看起来像闭合了，但实际上并没有。

那么应该怎么解决呢？以中望CAD为例，跟大家简单介绍一下。

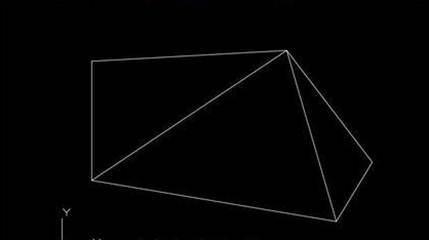

1、打开CAD软件，在软件中任意画出一个封闭的图形，可以根据自己的喜好画任意一个图形，只要封闭即可，如图所示

2、点击菜单栏中的绘图，再次点击下拉菜单，点击图案填充，如下图所示

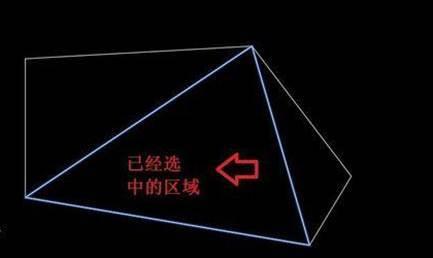

3、我们选取要填充的边界，这里有两种选择方法，一个是选择内部点，一个是选择边界，都能满足要求，选择内部点，只需要选择区域的一个点即可，而选择边界，要把整个边界全部选中；如下图所示

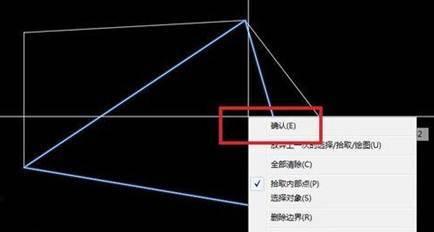

4、右击确认选中的区域，如图所示

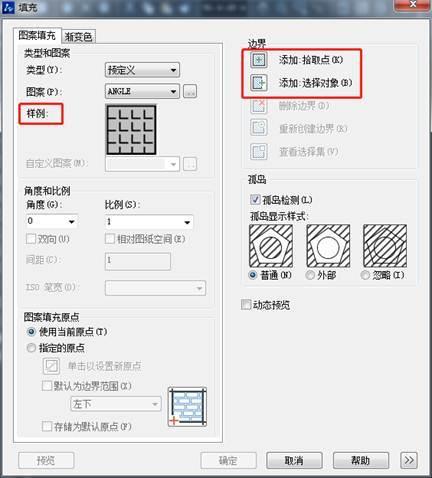

5、先点击样式，弹出样式的对话框，可以根据你的需要选择对应的样式，如图所示

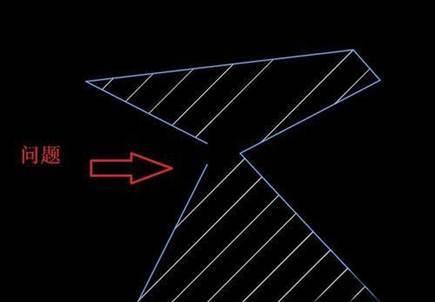

6、在这里发现CAD填充失败了，一般填充不正确都是CAD区域没有封闭的缘故，我们可以将节点，放大，再处理就可以完成填充，如下图

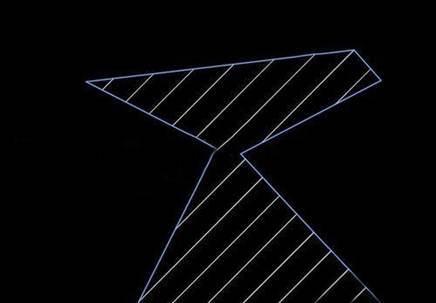

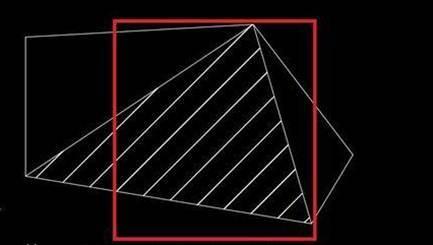

7、下面调整后的效果，如图所示：

总结：养成打开某些捕捉的习惯，这样的话基本不会出现因为图形不封闭而导致填充不了的情况。
