两台华为交换机堆叠配置示例(先配置后连线方式,推荐)
组网图形

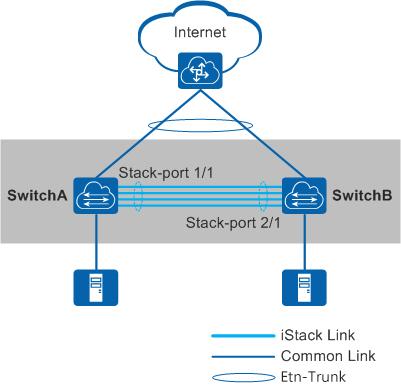

图1 配置两台华为交换机堆叠组网图
![df40d21de0023c68b805c47e781c03a7.png](https://i-blog.csdnimg.cn/blog_migrate/fcb180a8092440f0f6b8aada04640a88.jpeg)
两台华为交换机堆叠组网图
组网需求
在一个新建的企业网络中,要求接入设备具有充足的端口数目,并且希望网络结构简单,易于配置和管理。
如图1所示,接入交换机SwitchA和SwitchB组成堆叠系统。
配置思路
采用如下的思路配置:
1、提前规划好堆叠方案。
2、按照前期的规划,完成各台华为交换机的堆叠配置,包括堆叠成员ID、堆叠优先级、堆叠域编号、堆叠端口等。完成后保存配置并将交换机下电。
3、连接交换机之间的堆叠线缆,然后将交换机上电。
4、检查堆叠组建是否成功。
操作步骤
1、提前规划堆叠方案。
• 规划SwitchA的堆叠成员ID为1,SwitchB的成员ID为2。
• 规划SwitchA作为主交换机,其堆叠优先级最高,为150。SwitchB的堆叠优先级为120。
• 规划堆叠域编号(Domain ID)为10,不与网络中其他堆叠系统的域编号冲突。
• 规划SwitchA和SwitchB用于堆叠连接的端口为10GE1/0/1~10GE1/0/4。
2、配置堆叠属性。
# 配置SwitchA的堆叠优先级为150,Domain ID为10。缺省情况下,设备的堆叠成员ID为1。此处默认SwitchA的堆叠成员ID为1,无需配置。
system-view
[~HUAWE
