参数化图形的基本概念

AutoCAD 2016/2017/2018/2019/2020/2021等版本具有较强的参数化图形绘制功能。参数化图形是一项用于使用约束进行设计的技术，所谓约束是应用于二维几何图形的关联和限制。应用约束后，对对象所做的更改操作可能会自动调整其他对象。

AutoCAD中的约束分两种常用类型，即几何约束和标注约束。几何约束控制对象相对于彼此的关系，而标注约束控制对象的距离、长度、角度和半径值。在如图1所示的图形中，显示了使用默认格式和可见性的几何约束和标注约束。

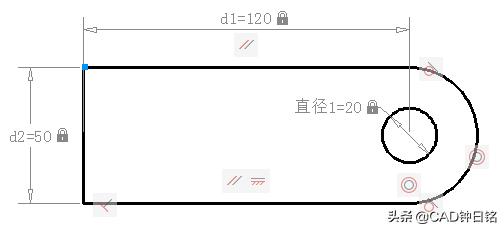

图1 应用了几何约束和标注约束的二维图形

正是应用约束，用户可以通过约束图形中的几何图形来保持设计规范和要求，可以立即将多个几何约束应用于对象，可以在标注约束中使用公式和方程式，可以通过更改变量值来快速更改设计。在这里介绍应用约束的一条最佳经验：首先在设计中应用几何约束以确定设计的形状，再应用标注约束以确定对象的形状大小。

在使用约束进行图形设计时，需要了解图形的这3种状态，如表1-1所示。需要用户注意的是：AutoCAD
