catia曲面扫掠命令详解_CATIA如何在曲面上按曲线形状开槽

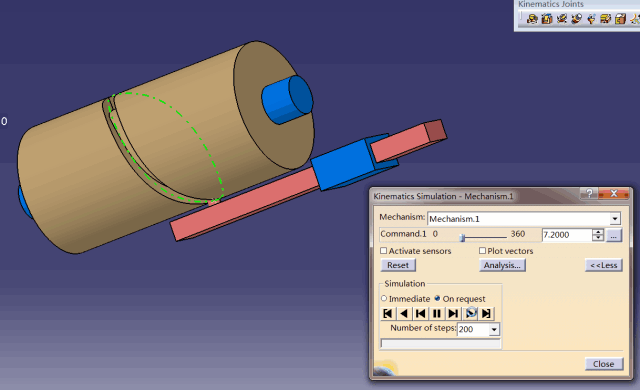

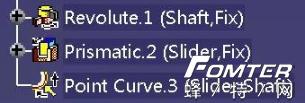

我们本期的内容和上面的动图有关系但不大。事实上上面的DMU，只需要以下三个运动副即可搞定：

而我们今天要说的重点，是如何在圆柱面上做出那个曲线形状的槽。

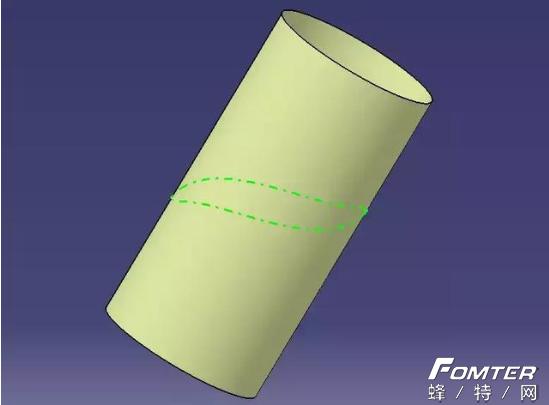

首先，你需要有个曲面，以及曲面上的线。至于这条线，是展开画好再transfer上去，还是直接做空间样条下spline依附在曲面上，你随意～

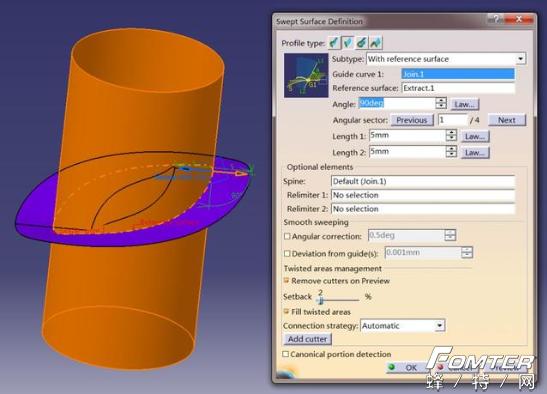

接下来，我们以此线为引导线，曲面(圆柱面)为reference surface做90度的直线型扫掠。

请各位小伙伴不要纠结我的软件界面是英文了！界面和图标都是一样的，名字不过是个代号。把这个代号拿掉，这个命令能实现什么样的功能才是重点，至于它叫扫掠，还是叫Sweep，管它呢！

关键是，就算一些命令提示翻译成了拗口的中文，你也未必能看得懂……

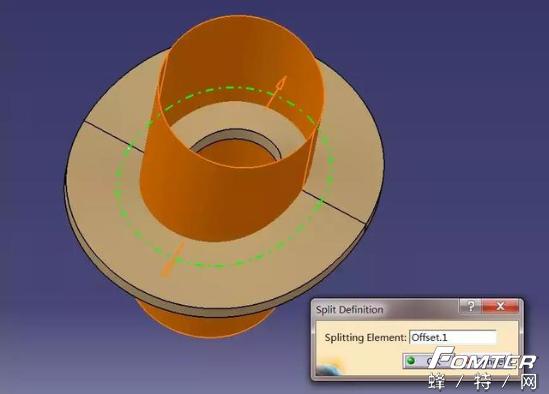

其实现在，我们新建个几何体(body)，并将该曲面在此body里加厚，厚度即槽宽；扫掠的Length参数则是槽深。但小编希望这个槽的底面是和圆柱面平行的，所以这里向内偏了一个圆柱面将加厚的曲面切了一下。各位小伙伴无需刻意模仿。

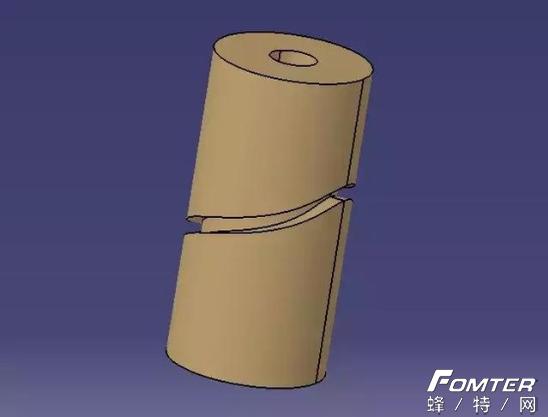

最后，只需将该body从圆柱体上布尔减(Remove)掉，槽就做好啦！
