电压互感器 Potential Transformer (简称：PT)

将高电压转换成标准低电压(100V)，供测量、保护用。

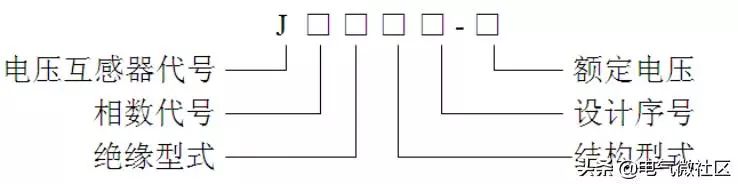

相数代号：D-单相、S-三相

绝缘型式：J-油侵式、G-干式、Z-浇注式

结构型式：W-五柱三绕组、B-带补偿绕组、J-接地保护、X-带剩余电压绕组

举例说明：JDZ(X)10-3、6、10

J:电压互感器 D：单相 Z:浇注式

X：带剩余电压绕组 10:设计序号

3、6、10：额定电压(kV)

变比:一次电压/二次电压

二次电压：100V ；一次电压根据系统电压确定

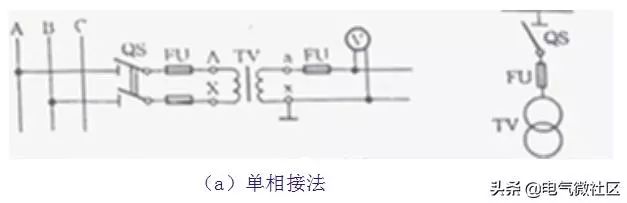

JDZ10-10：10/0.1(单相接法)

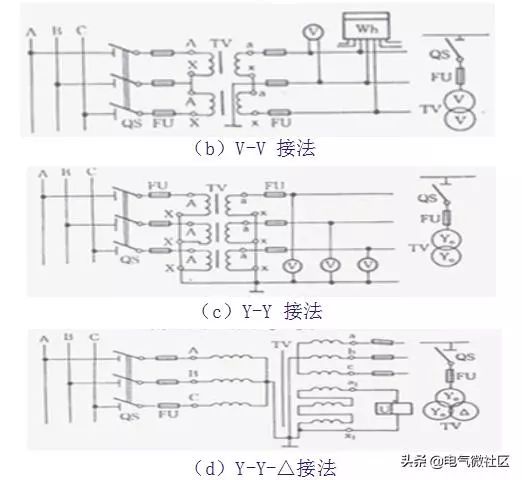

10/0.1/0.1(V-V接法)

JDZX10-10：10/√3/0.1/√3/0.1/3 (Y-Y-△接法)

10/√3/0.1/√3/ 0.1/√3/0.1/3(Y-Y-Y-△接法)

 精度等级

0.2/3P、0.2/0.5/3P、0.5/3P/6P

测量级：0.2S、0.2、0.5

保护级：3P、6P，P表示保护

额定输出容量

依据二次负荷额定容量进行选择，一般用VA表示，如：30VA、50VA、100VA等。

注意事项

1)电压互感器的二次侧在工作时严禁短路。在正常工作时，其二次侧的电流很小，近于开路状态，当二次侧短路时，其电流很大(二次侧阻抗很小)将烧毁设备。

2)电压互感器的二次侧必须有一端接地，防止一、二次侧击穿时，高压窜入二次侧，危及人身和设备安全。

3)电压互感器接线时，应注意一、二次侧接线端子的极性。以保证测量的准确性。

4)电压互感器的一、二次侧通常都应装设熔丝作为短路保护。

5)一次侧并联接在线路中。
