要了解七类网线如何使用?需要掌握这四个问题:
1、什么是七类网线?
2、七类网线与六类网线有什么区别?
3、七类网线用什么水晶头?如何制作7类网线水晶头?
4、7类网线的应用场景?
带着这四个问题,我们一起来看下。
01
什么是七类网线?
七类网线主要为了适应万兆位以太网技术的应用和发展。但它不再是一种非屏蔽双绞线了,而是一种屏蔽双绞线。

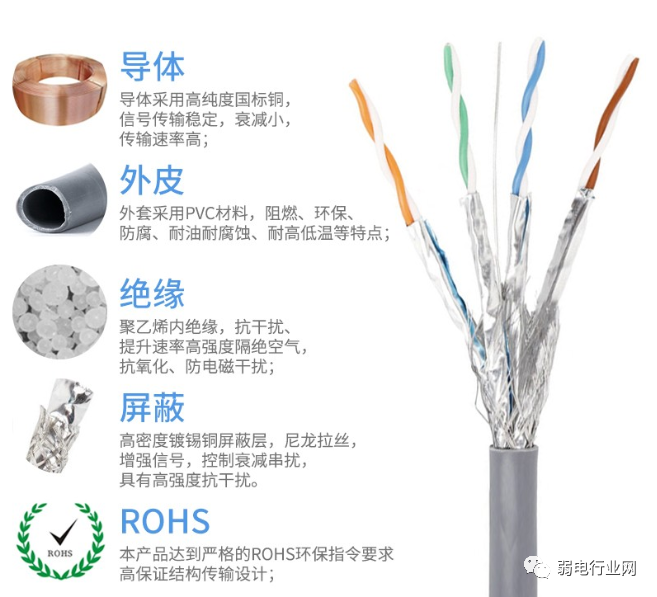

七类网线是一种8芯屏蔽线,和普通的屏蔽线不同,七类系统只基于屏蔽电缆。在七类线缆中,每一对线都有一个屏蔽层,四对线合在一起还有一个公共大屏蔽层。
![71c3df221fd8367bd8a8403645e22ead.png](https://i-blog.csdnimg.cn/blog_migrate/ccb000f369bc34c004700d94c24b796b.png)
七类系统可以提供至少500MHZ的综合衰减对串扰比和600MHZ的整体带宽。主要适用于万兆以太网,是六类线和超六类线的2倍以上,传输速率可达10Gbps。
目前七类网线并没有大量使用,主要是因为标准,接口都不统一,成本价格也很高,应用范围不广等原因。
02
7类线与超6类线的区别
超六类线:
最高传输频率达500MHz,是六类线的两倍,主要用于万兆(10G)网络,外表皮标注“CAT.6A”,此外,超六类网线支持10G以太网,在外观上会有10Gigabit的类似标识;
6类线有两种,一般单股裸铜丝直径为23AWG,约等于0.573毫米,也有24AWG的6类线,粗度约为0.511毫米。
七类线:
七类线与超六类网线的性能接近,采用纯铜8芯,拥有屏蔽层,性能更加强大,传输速率可以达到10Gbps,用于数据中心等场合。
![0dedc7a4bb9a8e733856c78272cb21a2.png](https://i-blog.csdnimg.cn/blog_migrate/0d63534addbe0372b9e0f0b3a2f9035c.png)

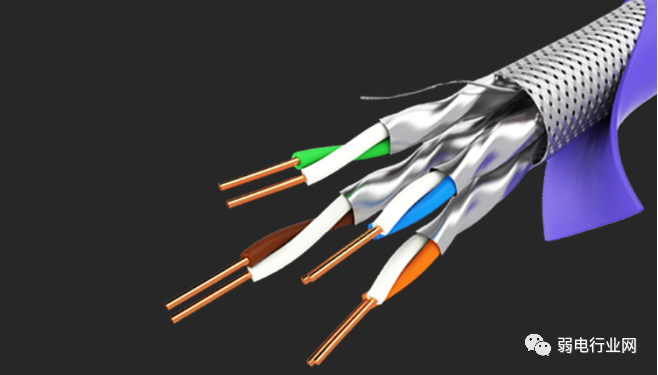

每对都有一个屏蔽层(一般为金属箔屏蔽 ),然后8根芯外还有一个屏蔽层(一般为金属编织丝网屏蔽Braided Shield),接口与RJ-45相同。总屏蔽+ 线对屏蔽(一般为金属箔屏蔽),七类线 S/FTP Cat.7(HSYVP-7) 最高传输频率 600MHz,超七类线的传输频率为1000MHz,完全支持万兆。
七类线线芯使用的是直径近 0.58mm 优质无氧铜为传输导体,比6类线稍粗一点点,选用化学发泡绝缘,极大提高了单根导体传输才能。
![33a7dcb91fc0215dba509918158efe18.png](https://i-blog.csdnimg.cn/blog_migrate/dc3a8b535011765d8a3eeac332c73e7e.jpeg)

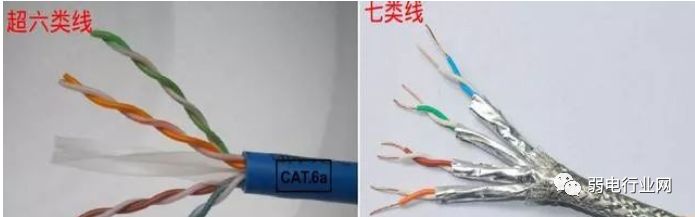

从网线的线芯来看,5类线、6类线,7类线,线芯的直径都有所增加,使用的铜质越优质,传输的速率越快,越稳定。

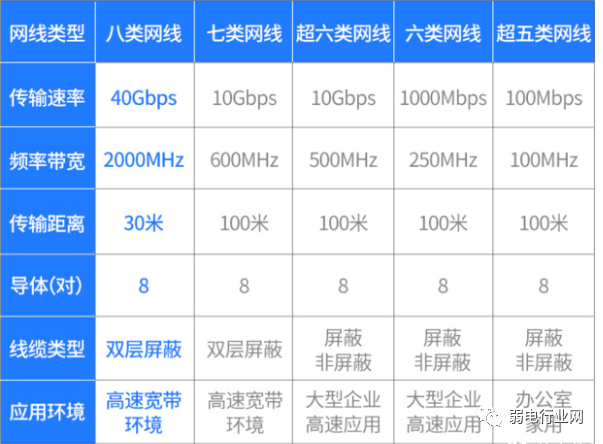

总结如下图:
![0246f5d1c47b166c3840575db19a3be2.png](https://i-blog.csdnimg.cn/blog_migrate/dfd3c993bb0fae8c1d9a056f7f462ba6.png)
这里有必要提下八类网线,跟七类网线一样的是双层屏蔽(SFTP),它拥有两个导线对,2000MHz的超高宽屏,传输速率高达40Gb/s,但它最大传输距离仅有30m,故一般用于短距离数据中心的服务器、交换机、配线架以及其他设备的连接。虽然八类线传输距离短,但传输速率和频率带宽是远远超过其他类的。
03
7类线用什么水晶头?
如何制作水晶头?
1、七类网线水晶头

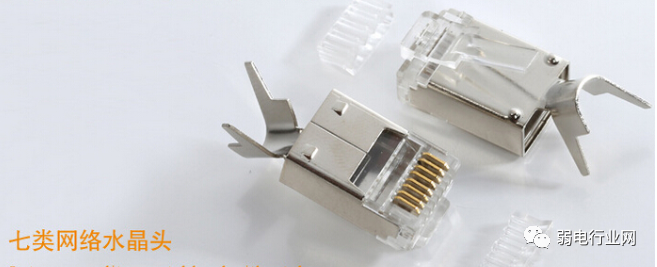

可以看到,七类网线水晶头,带有金属屏蔽外壳。因为7类线采用的是单对屏蔽,然后再总屏蔽的结构,所以七类水晶头是带屏蔽的,够更有效消除线对之间的串扰。
![8a976df1789944e65228f8e810a9daba.png](https://i-blog.csdnimg.cn/blog_migrate/6c5ce3ad0bb16ad88e680d789c69bb62.png)
2、七类网线水晶头制作
需要的工具:七类水晶头、剥线刀、剪刀、七类网线钳,测线仪。
这里面为了更加形象,我们通过一个视频来详细了解七类网线水晶头的制作过程。
04
七类网线的应用场景
七类网线一般使用在有高速传输和高带宽要求的场景,比如视频会议、流媒体广播、基于网络的语音电话、网格计算和存储网络的场景中;
由于适应于10/100/1000/10GBASE-TX以太网数据传输,所以也广泛用在室内高要求的水平布线中;由于七类线超强的屏蔽功能,对于屏蔽机房及保密网的布线是很适合的。
COM PLETE
转载自:弱电行业网
