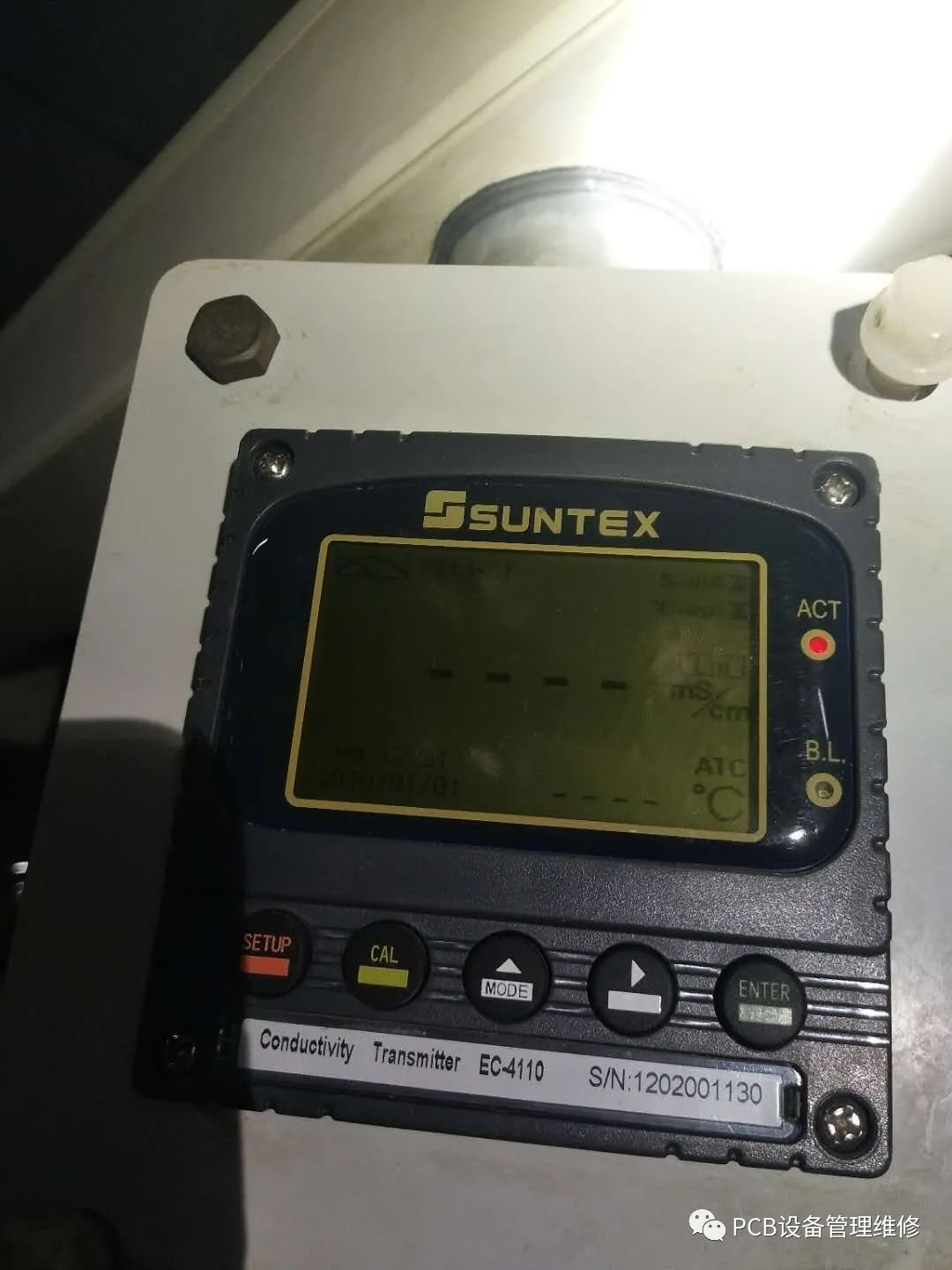

品质巡查发现这个表不显示,生产领班就开维修单叫修。小李查资料得知,这是个台湾上泰SUNTEX比电阻(电阻率)/电导度(率)传送器,规格(EC-4110),某宝上价格5千-1万人民币不等。
这是一台外观看起来很新的仪器,估计刚换不久,可能有人怀疑它坏了,买了换上。现在小李看来,仪器90%都没问题,很大可能是参数没设置好。
我们先来认识两个物理名词:电阻率和电导率。
电阻率是用来表示各种物质电阻特性的物理量,某种材料制成的长为1米,横截面积为1平方米的导体的电阻,在数值上等于这种材料的电阻率。单位欧·米,它反映物质对电流阻碍作用的属性,它与物质的长度、截面积无关,与物质的种类有关,还受温度影响。
电导率是表示物质传输电流能力强弱的一种测量值。当施加电压于导体的两端时,其电荷载子会呈现朝某方向流动的行为,因而产生电流。电导率是以欧姆定律定义为电流密度和电场强度的比率。电导率是电阻率的倒数。在国际单位制中的单位是西门子/米 (S/m)。其它单位有:mS/cm,S/cm,μS/cm。1S/m=1000mS/m=1000000μS/m=10mS/cm=10000μS/cm。
电阻率的倒数就是电导率,它们之间的关系成倒数关系。
上泰SUNTEX电阻率/电导率传送器(EC-4110)用于PCB行业,其主要作用是用来检测纯水水质的纯度,从而控制纯水的排放、补加,提高PCB板品质。
纯水本身电导率很小,杂质(铜粉)增加,电导率也慢慢变大。根据品质要求,设定适当参数,所检测水质达到所设参数值,变送器即输出信号给PLC,让PLC输出报警、打开电磁阀等下一步动作。
这个机器设计看起来挺高、大、上,其实没什么大作用,就是参考一下,小李个人认为是个鸡肋设计,因为DI纯水站已经有检测仪器。不要这台仪器也一样生产,按时保养、换水,就不会出问题。靠仪器,仪器一坏就出问题。

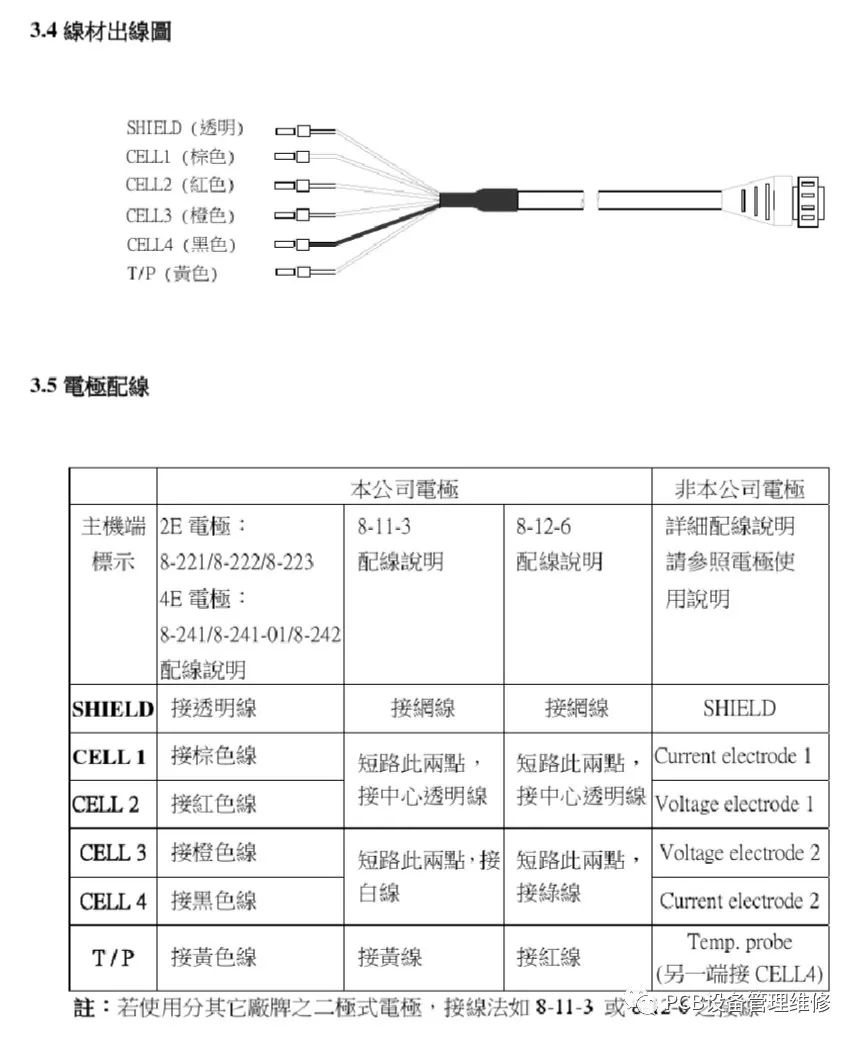

↑检查仪器后面接线排,接线检查。
↑检查仪器的测量电极。
↑已调整好的仪器画面,已有显示数据,标准液测量校正是品质部门下一步要做的事(某部动口一分钟,设备部动手N小时)。

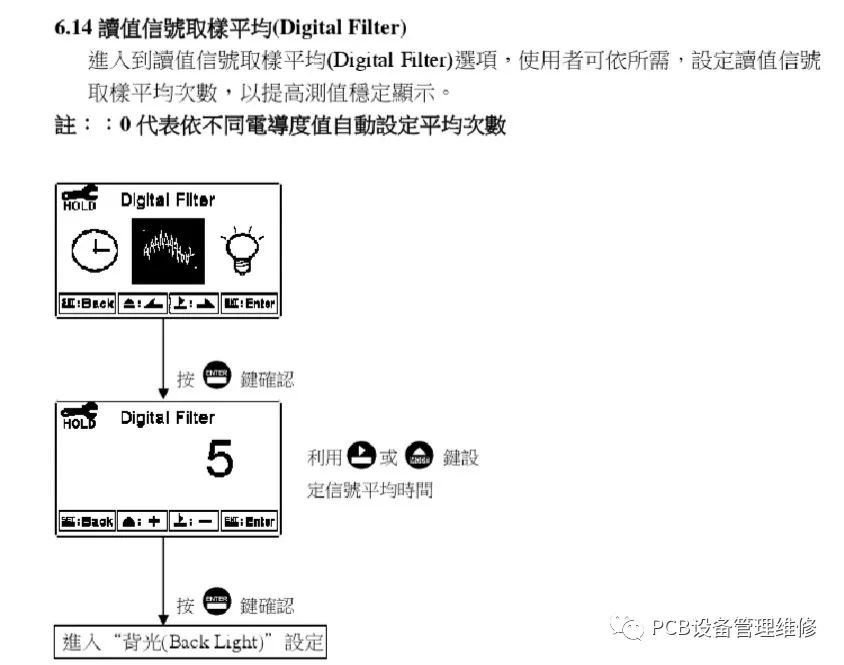

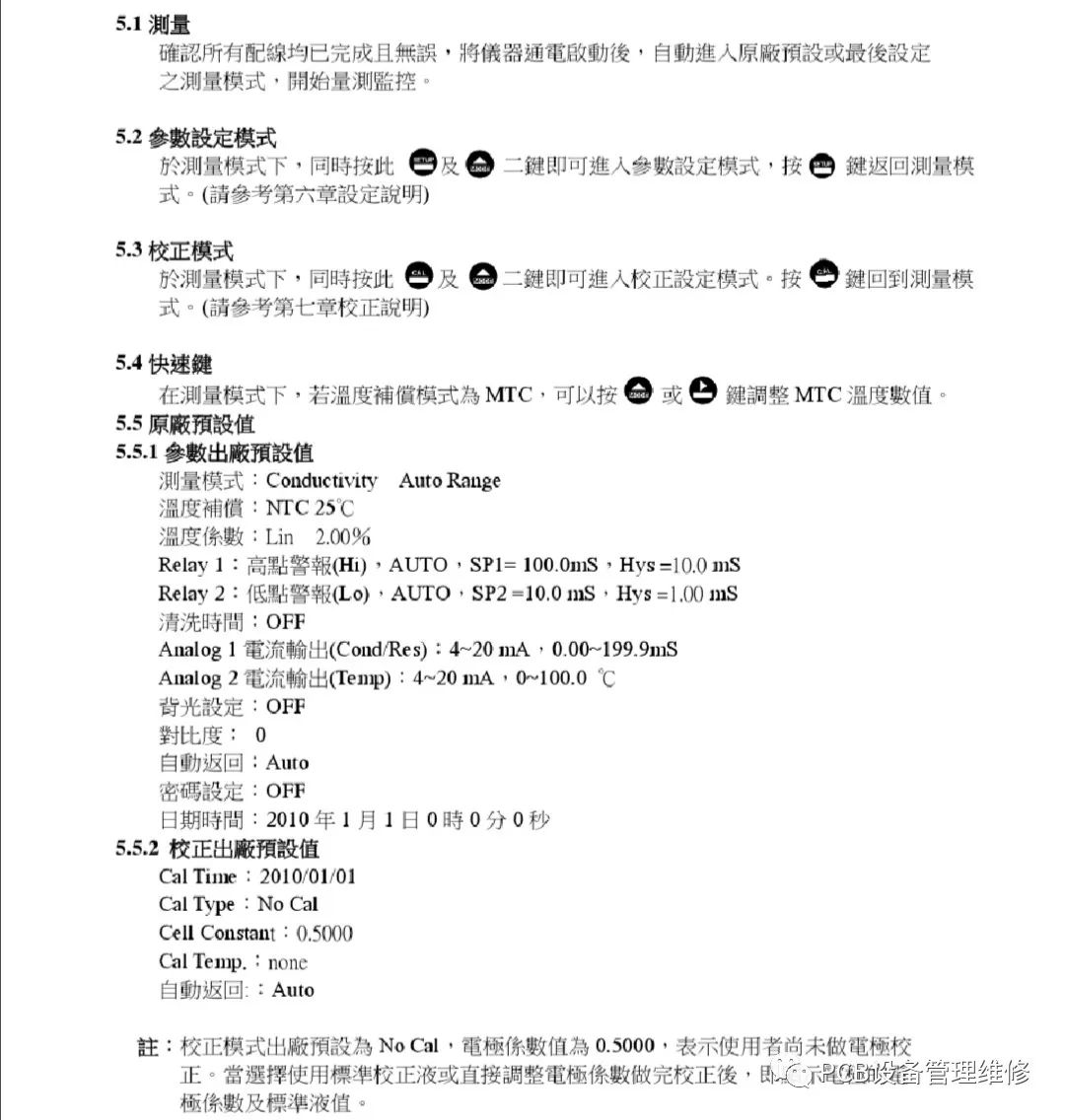

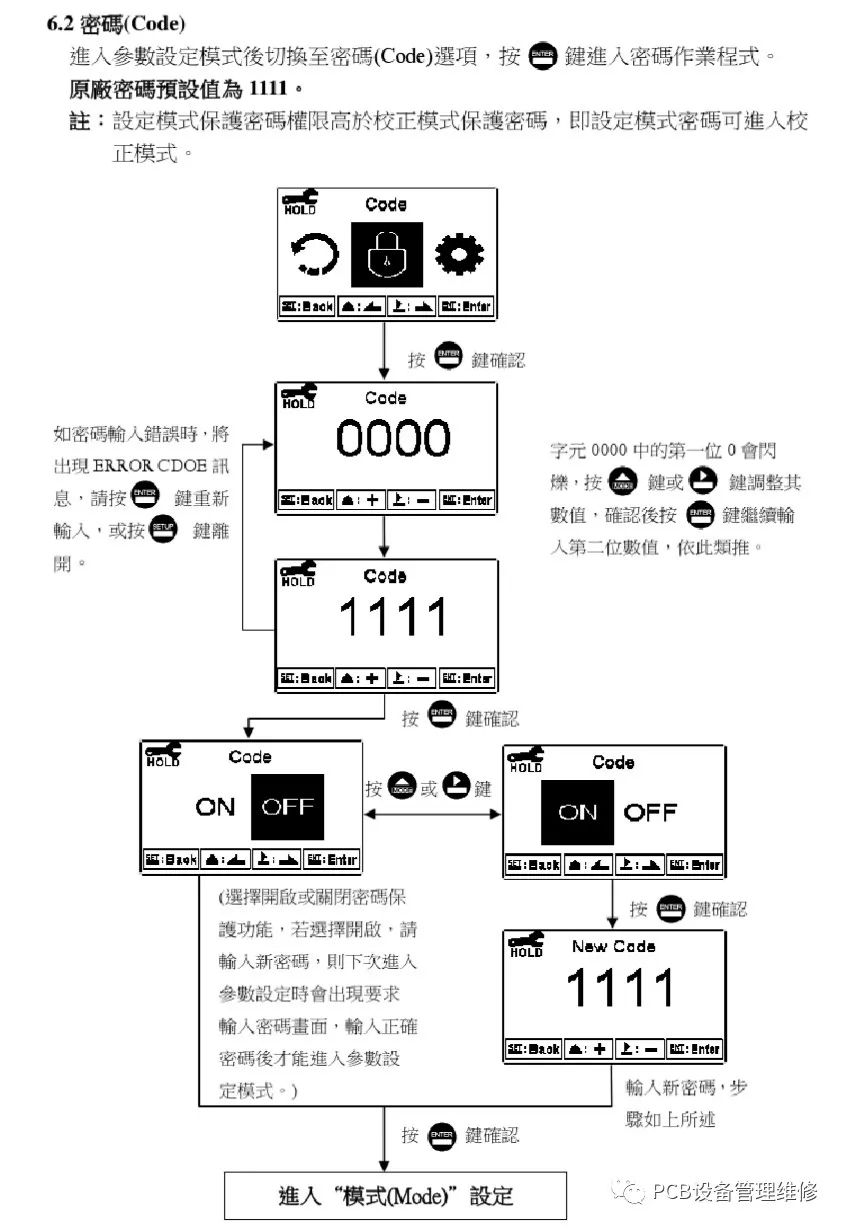

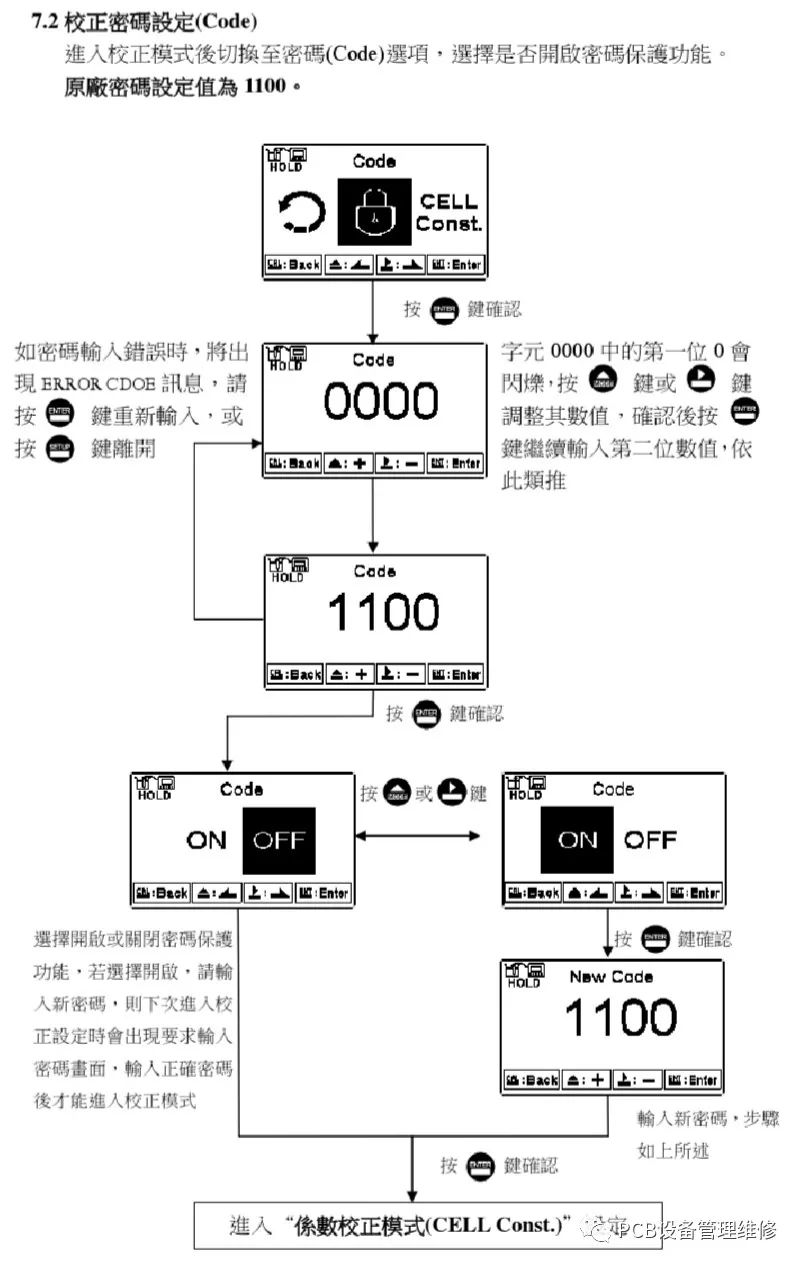

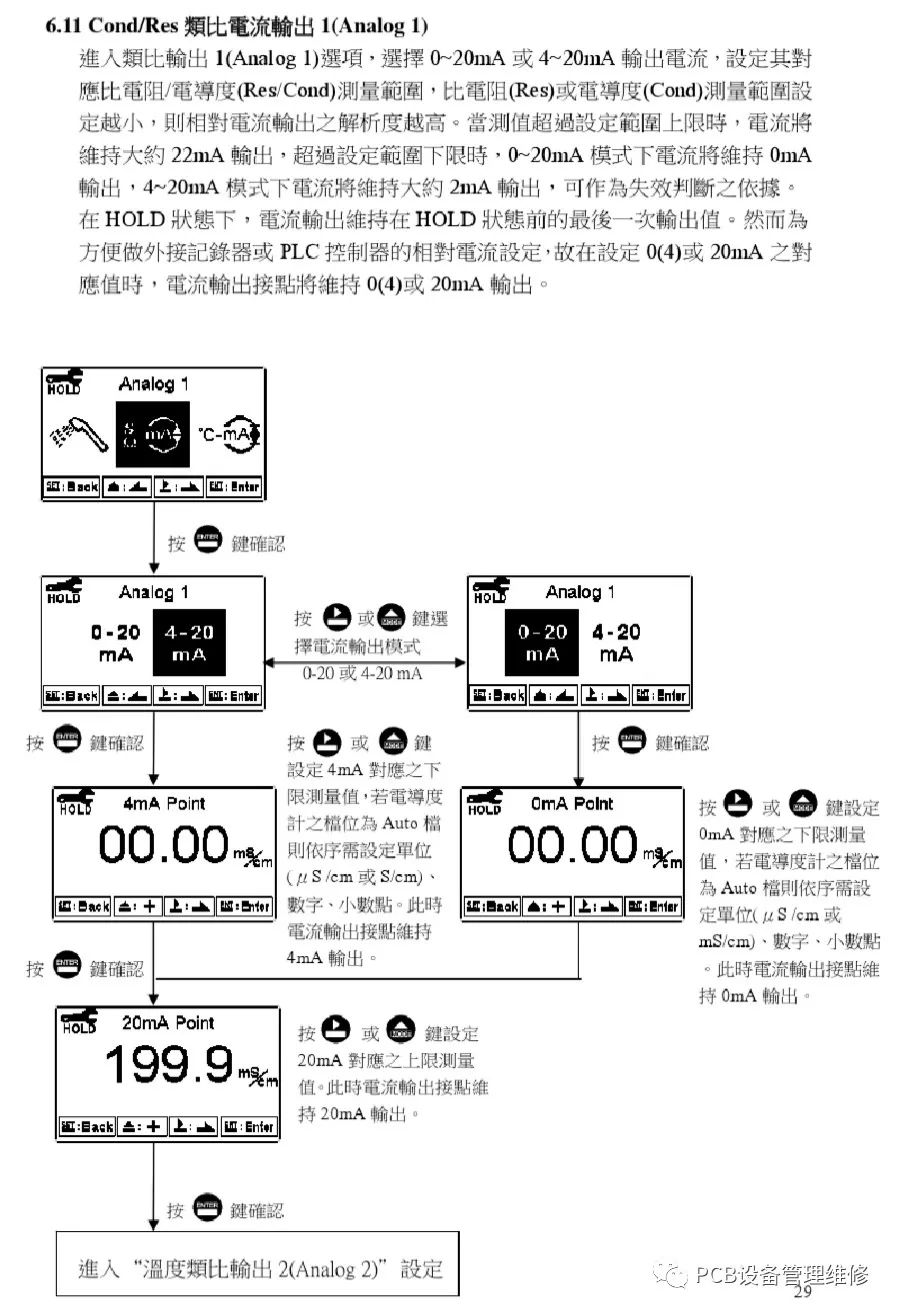

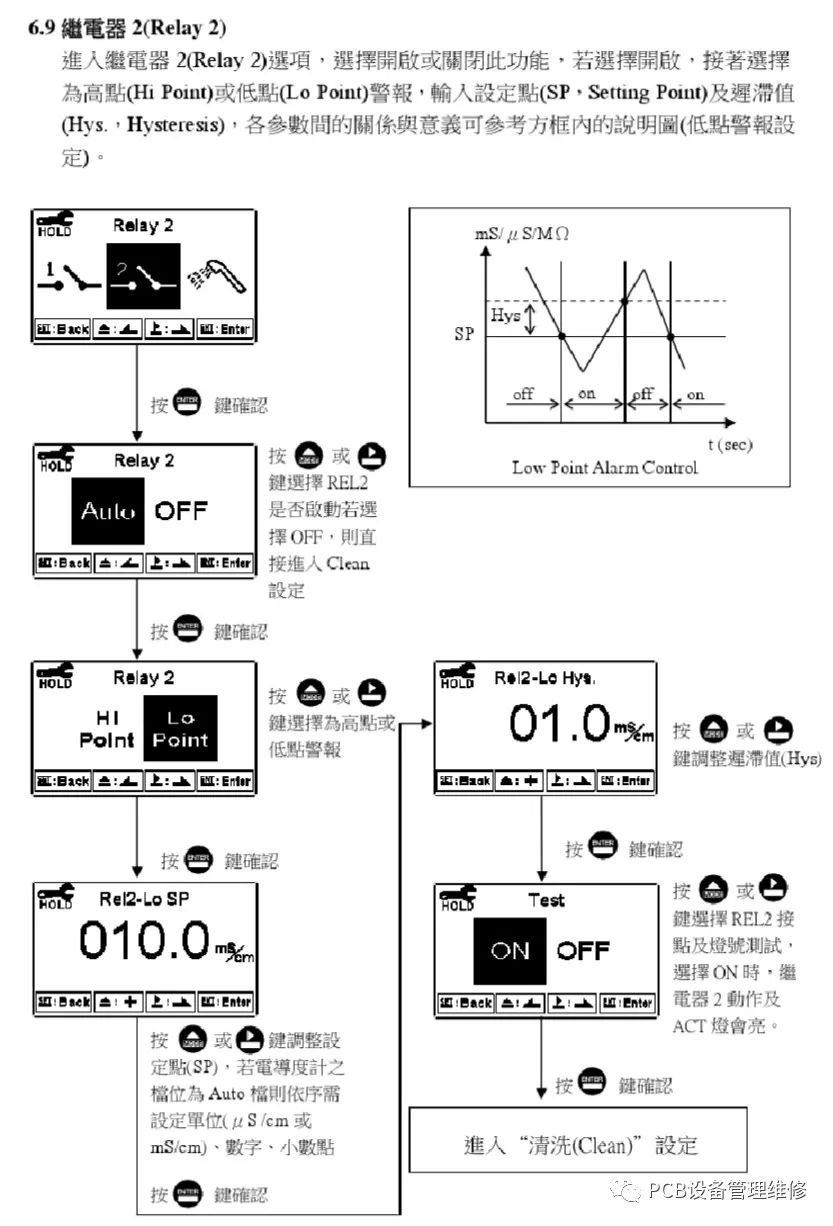

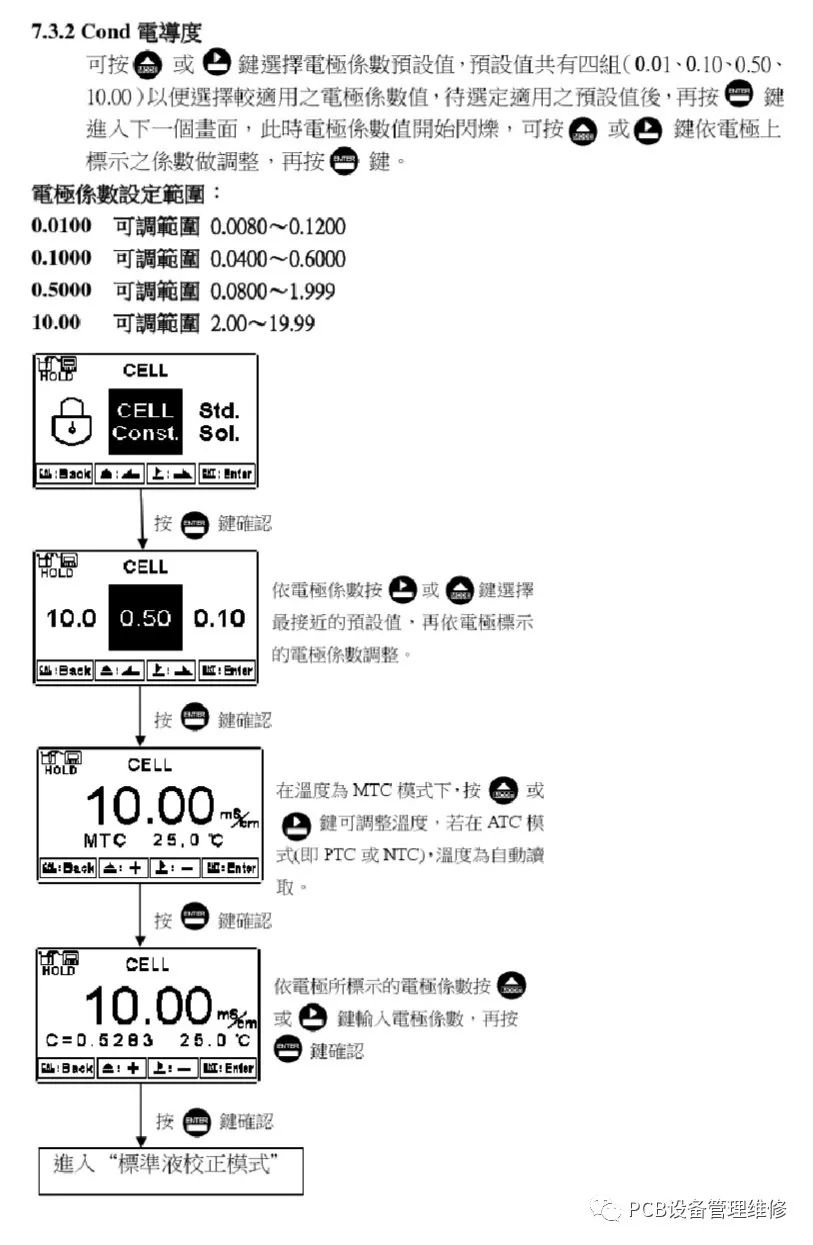

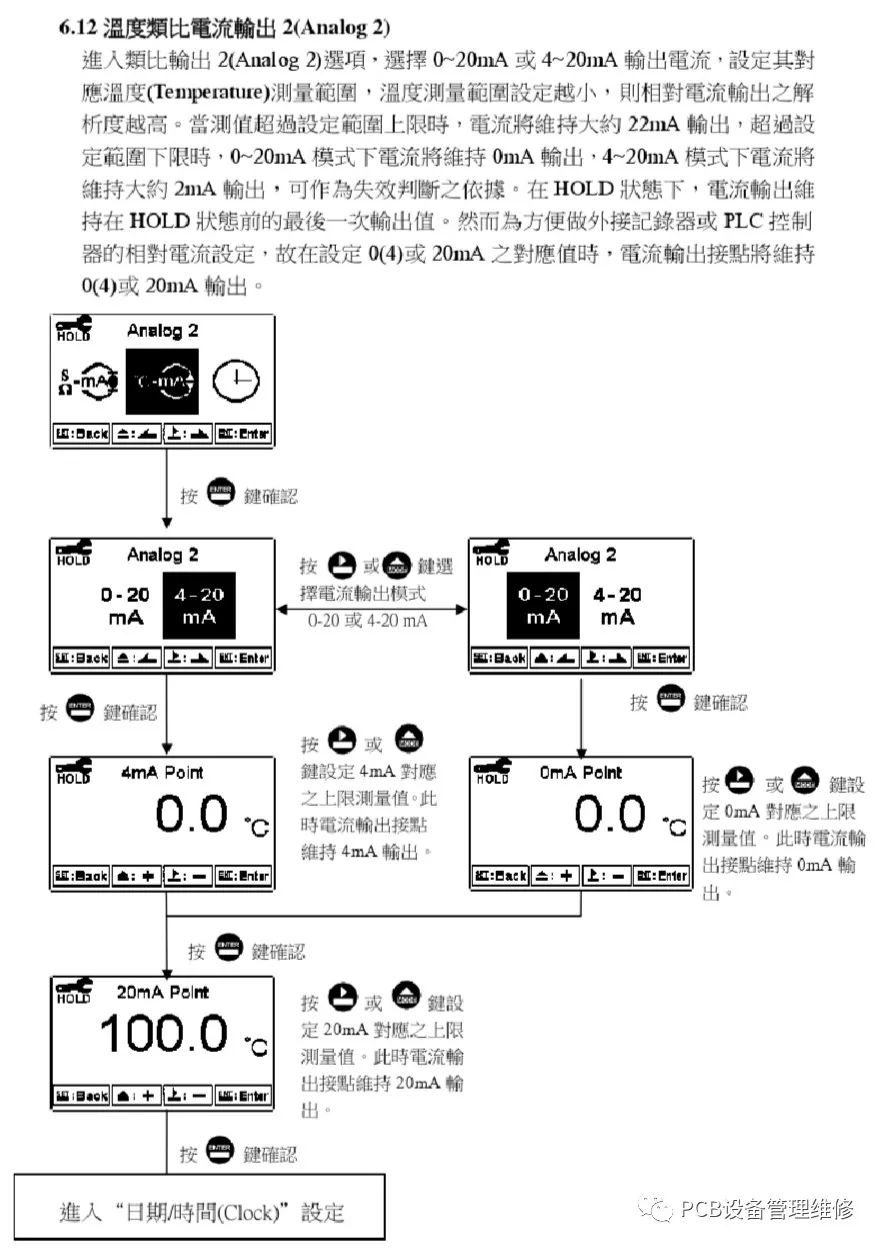

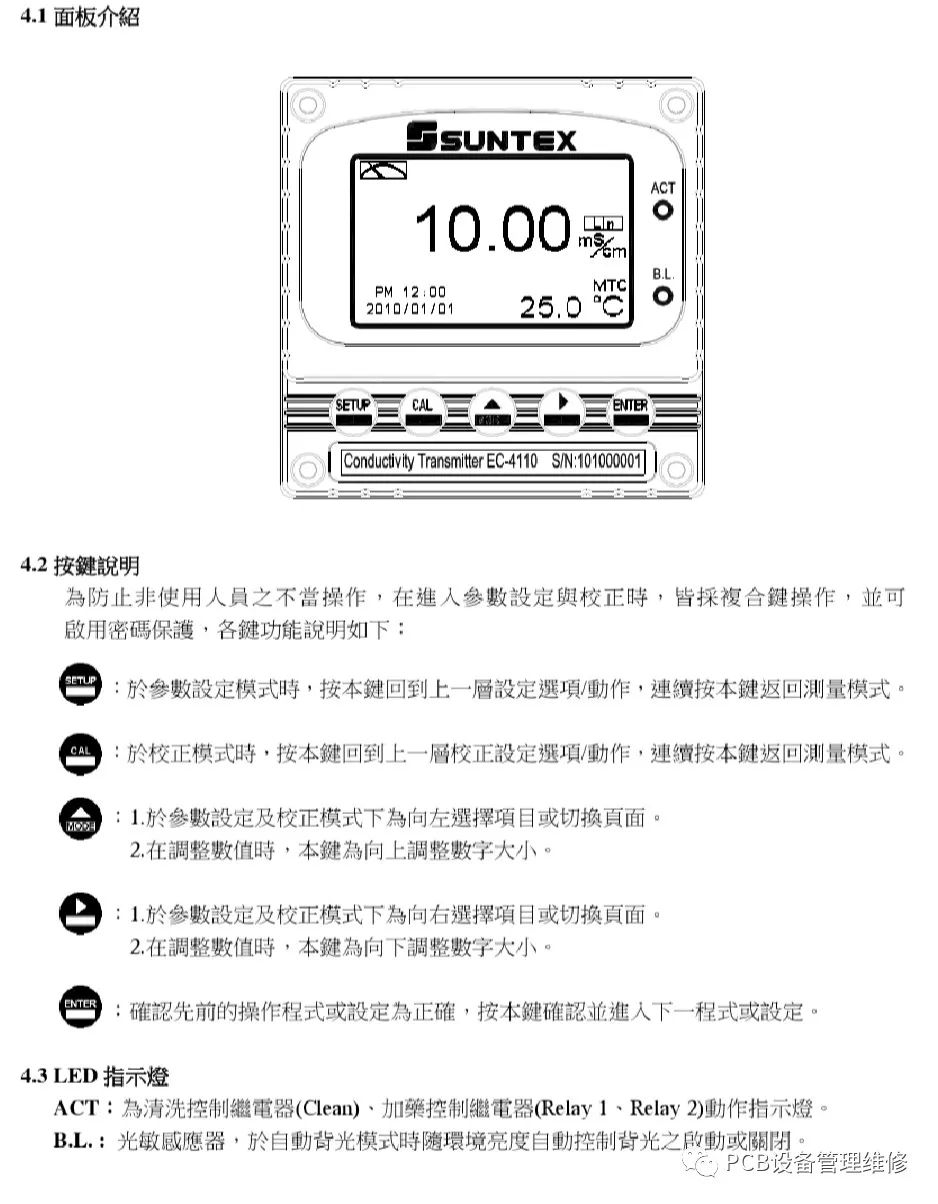

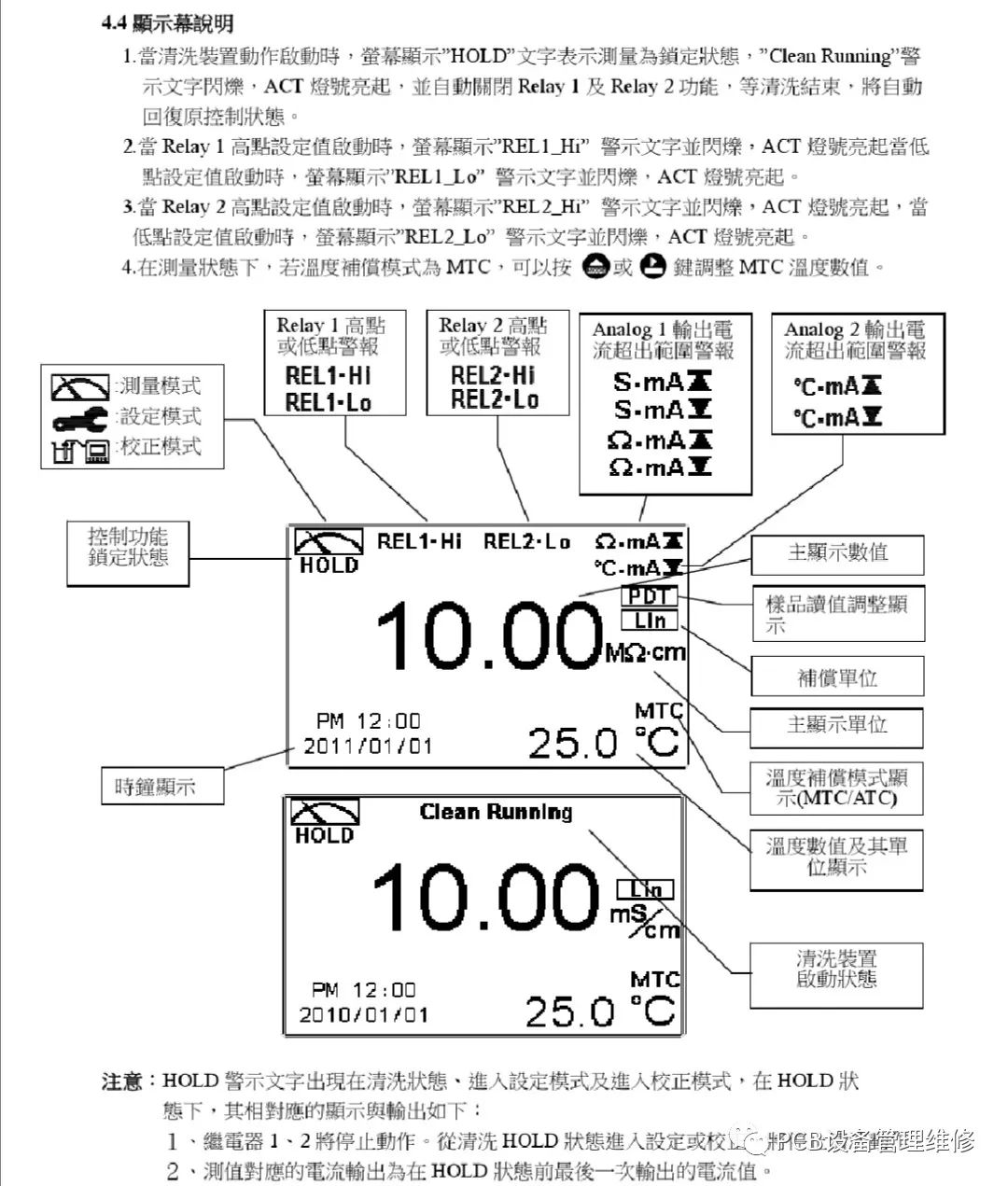

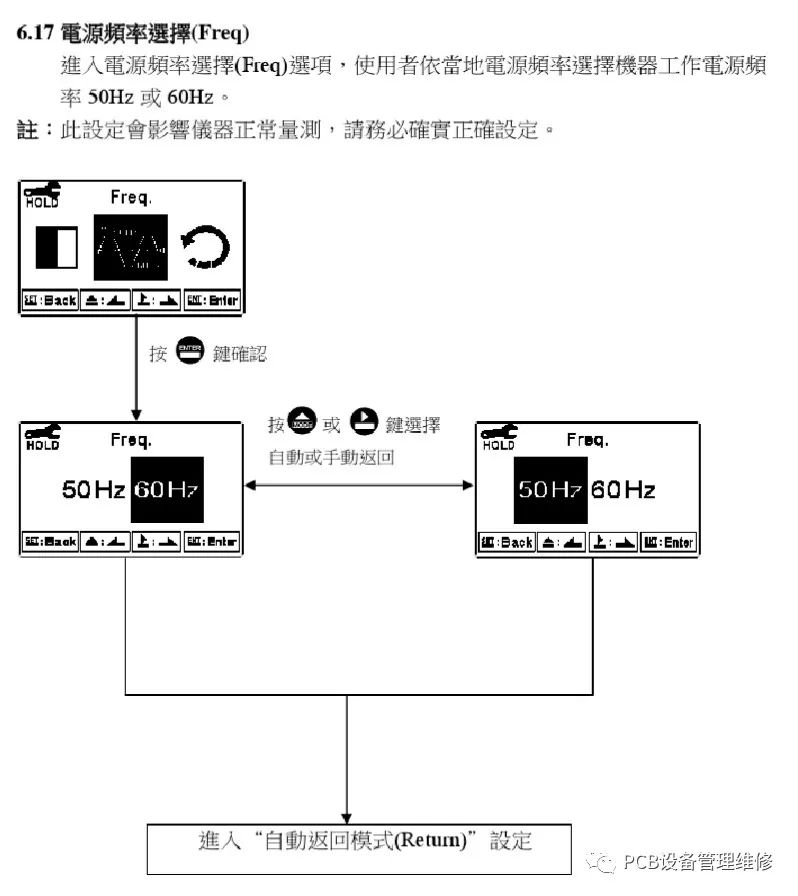

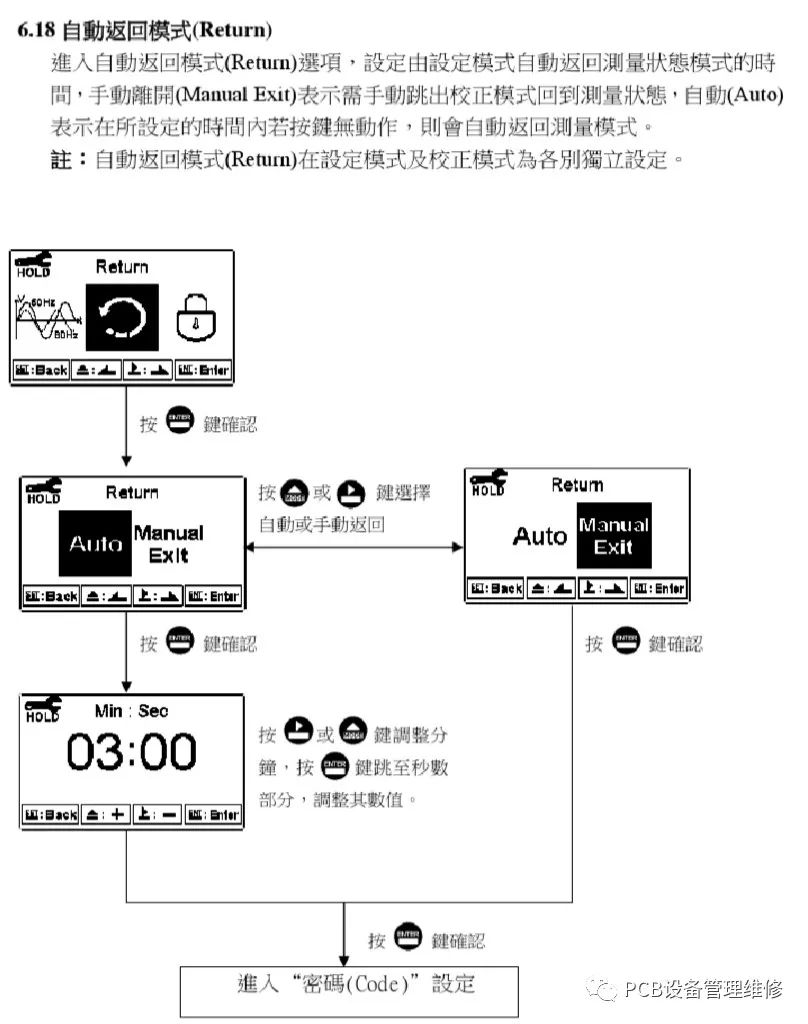

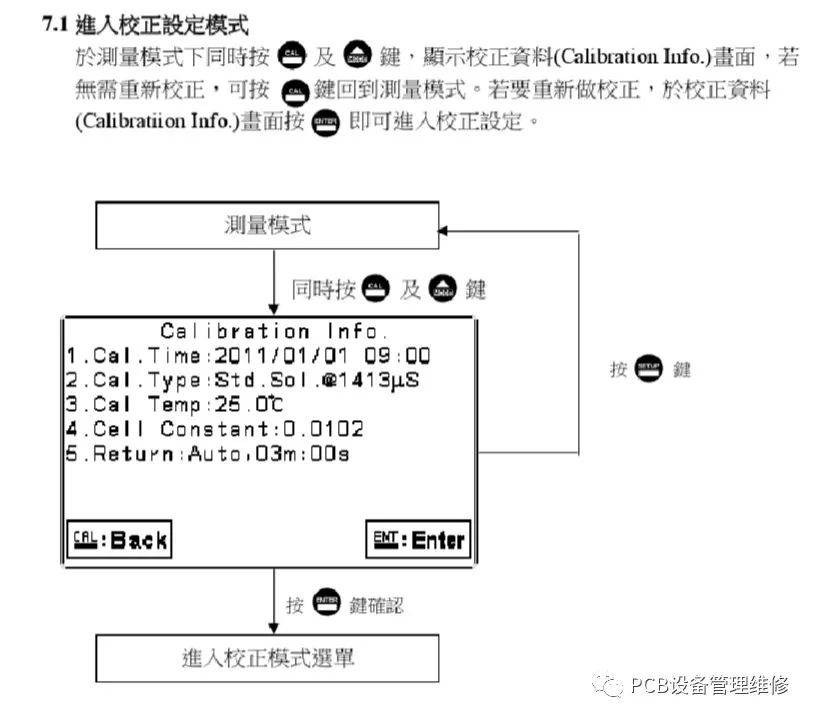

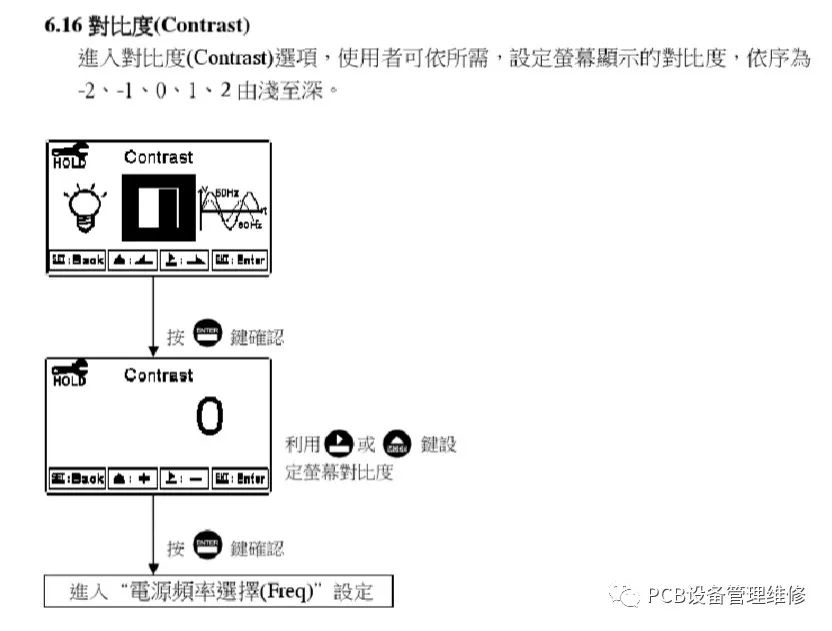

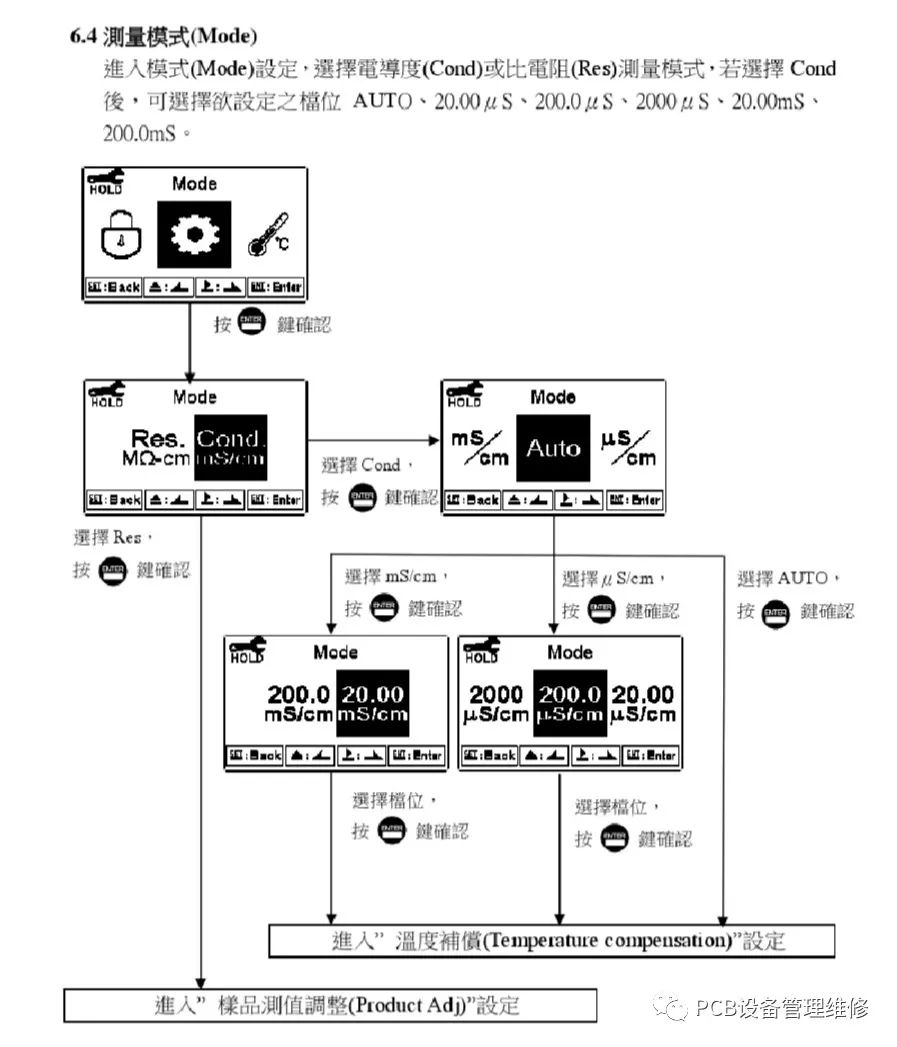

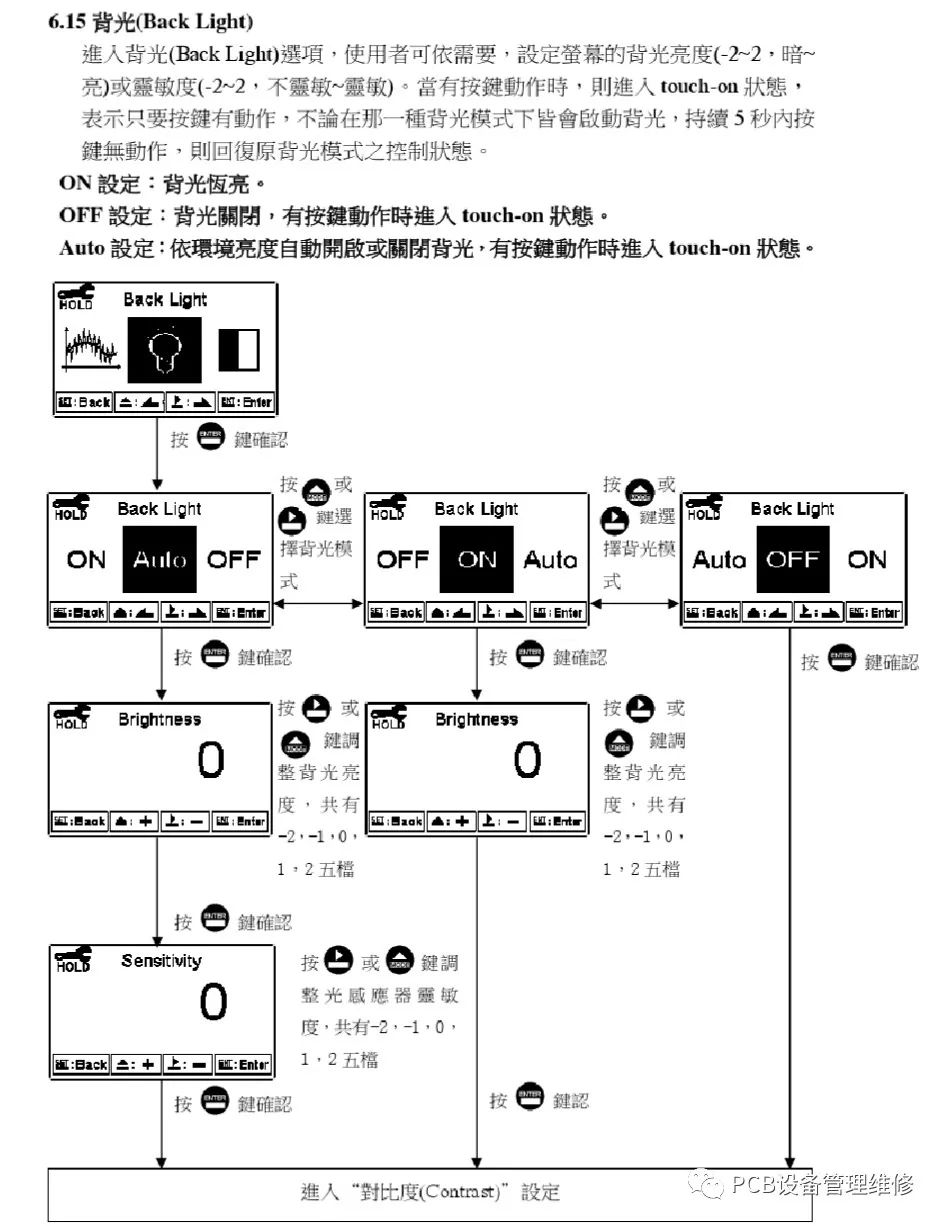

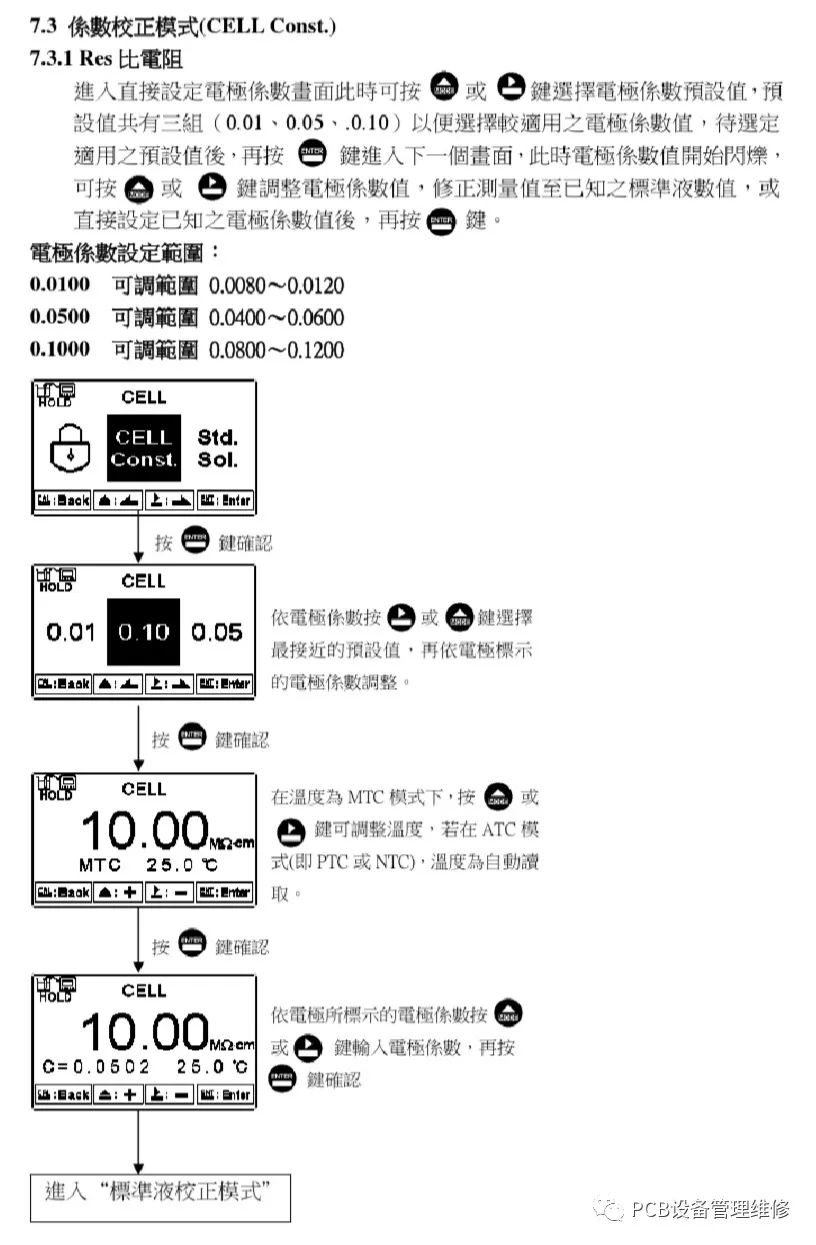

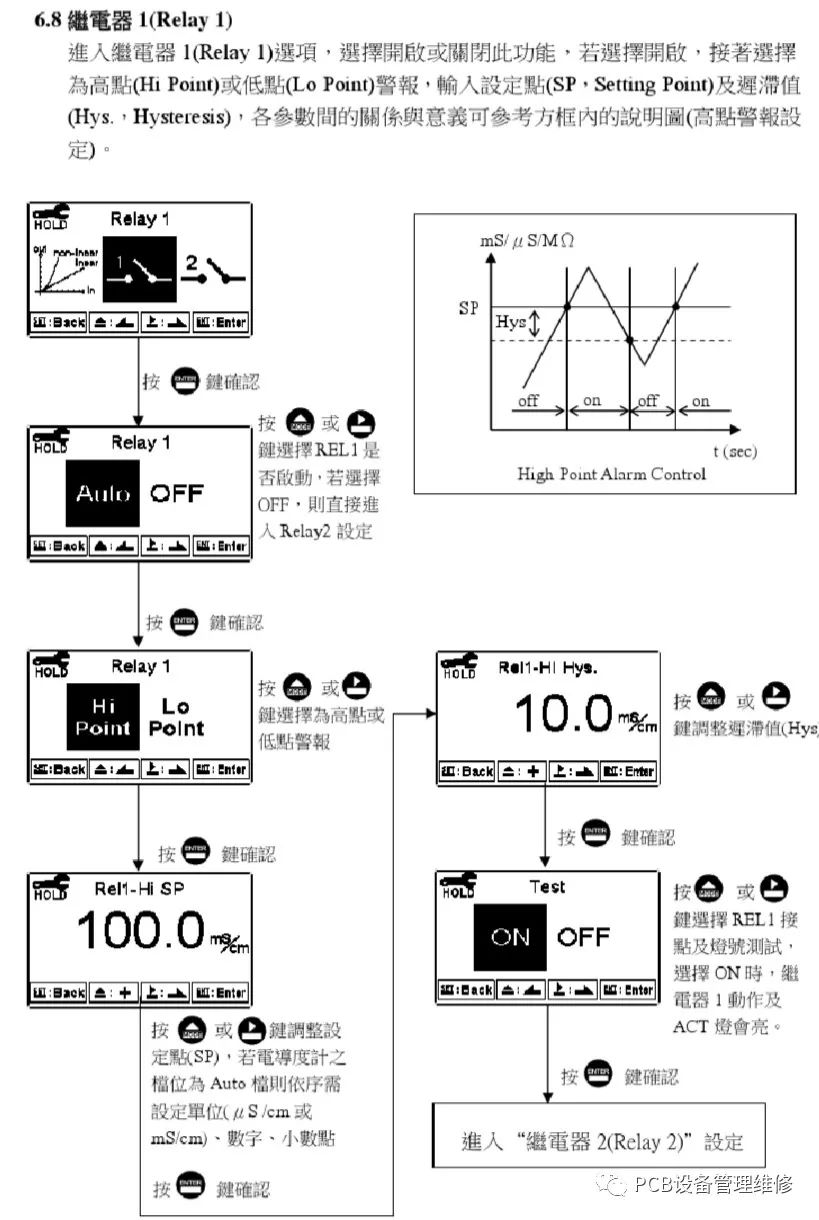

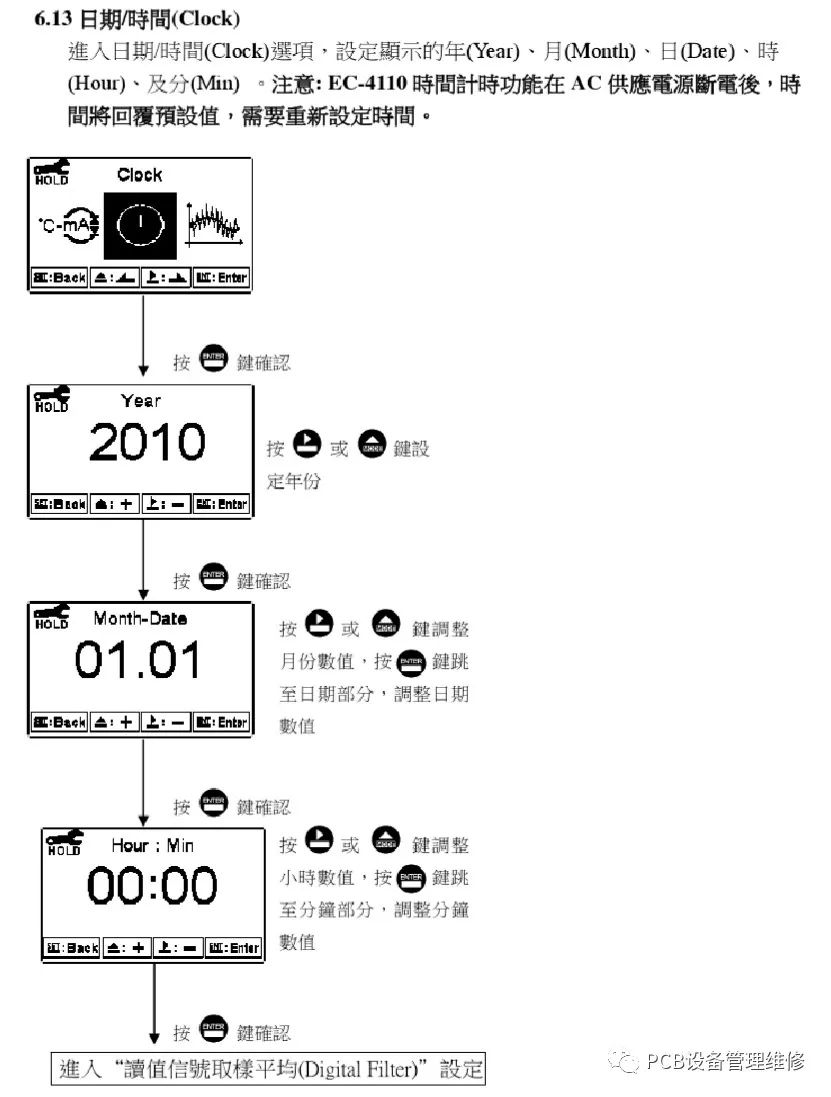

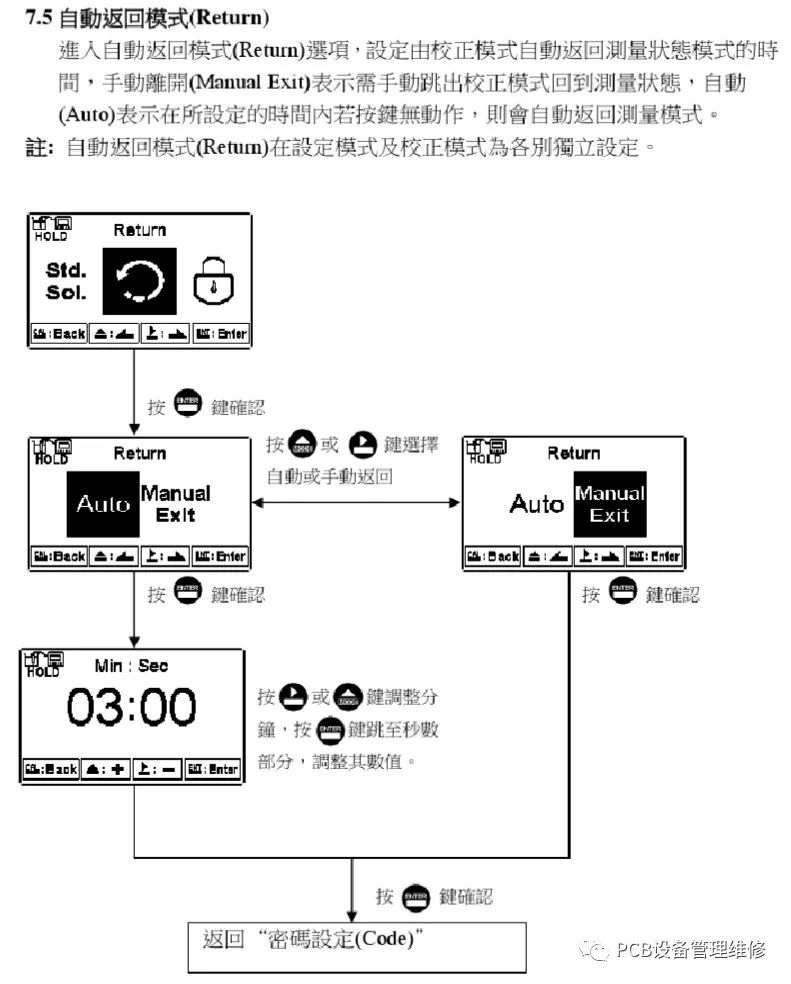

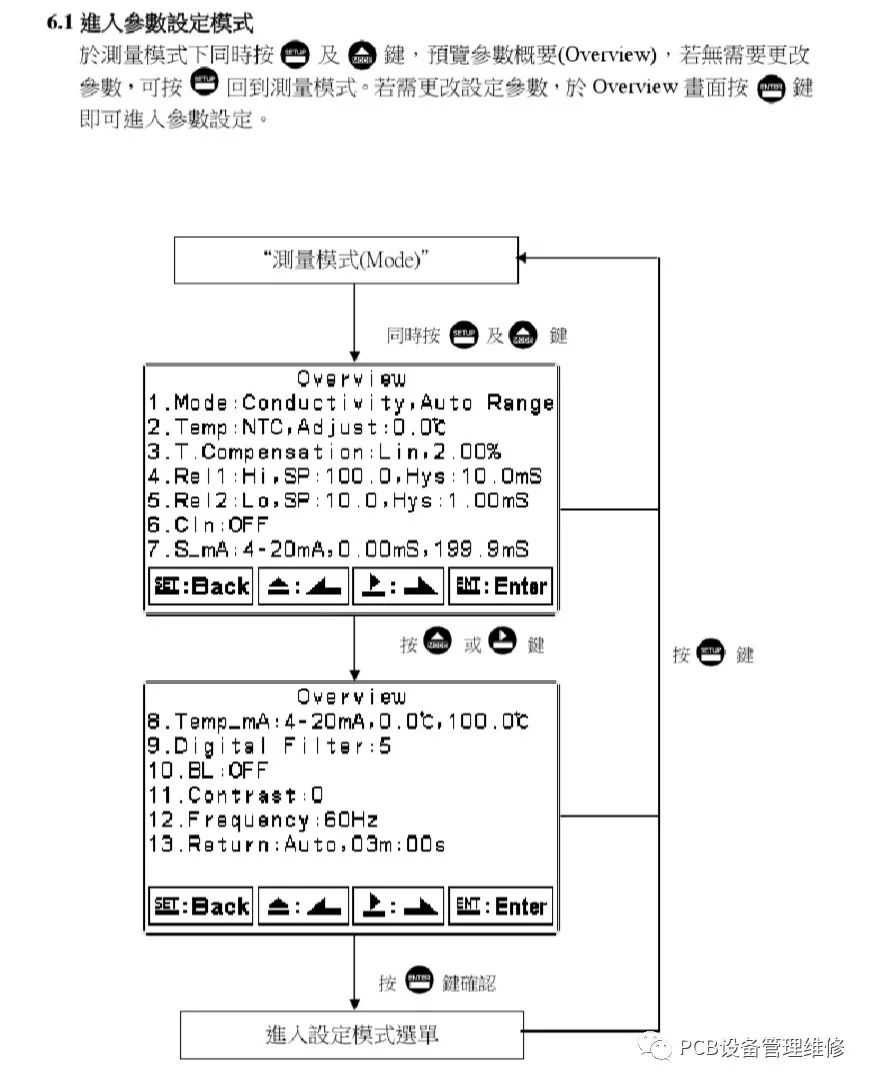

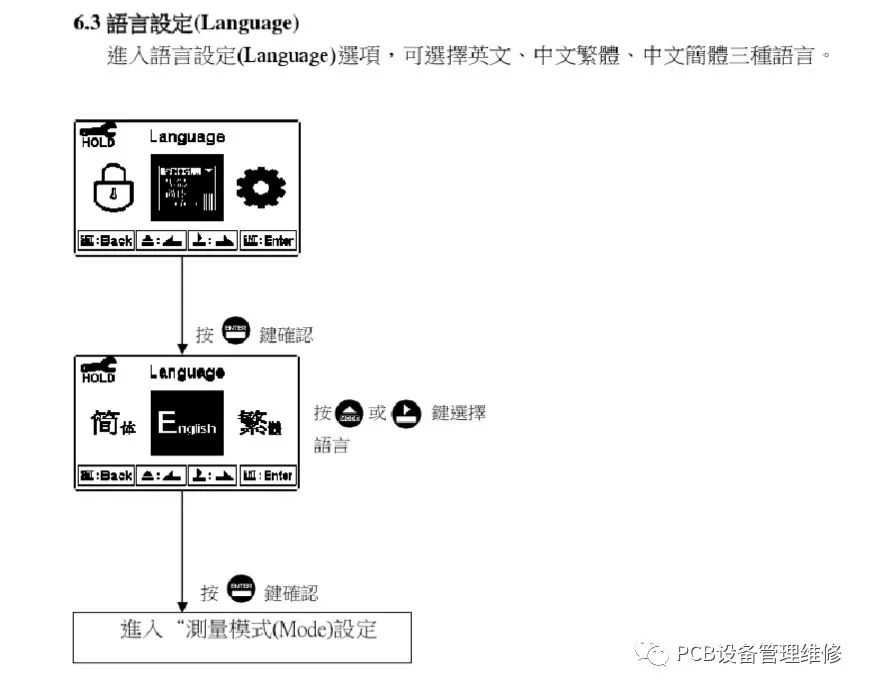

附上泰SUNTEX比电阻/电导率传送器(EC-4110)说明书:

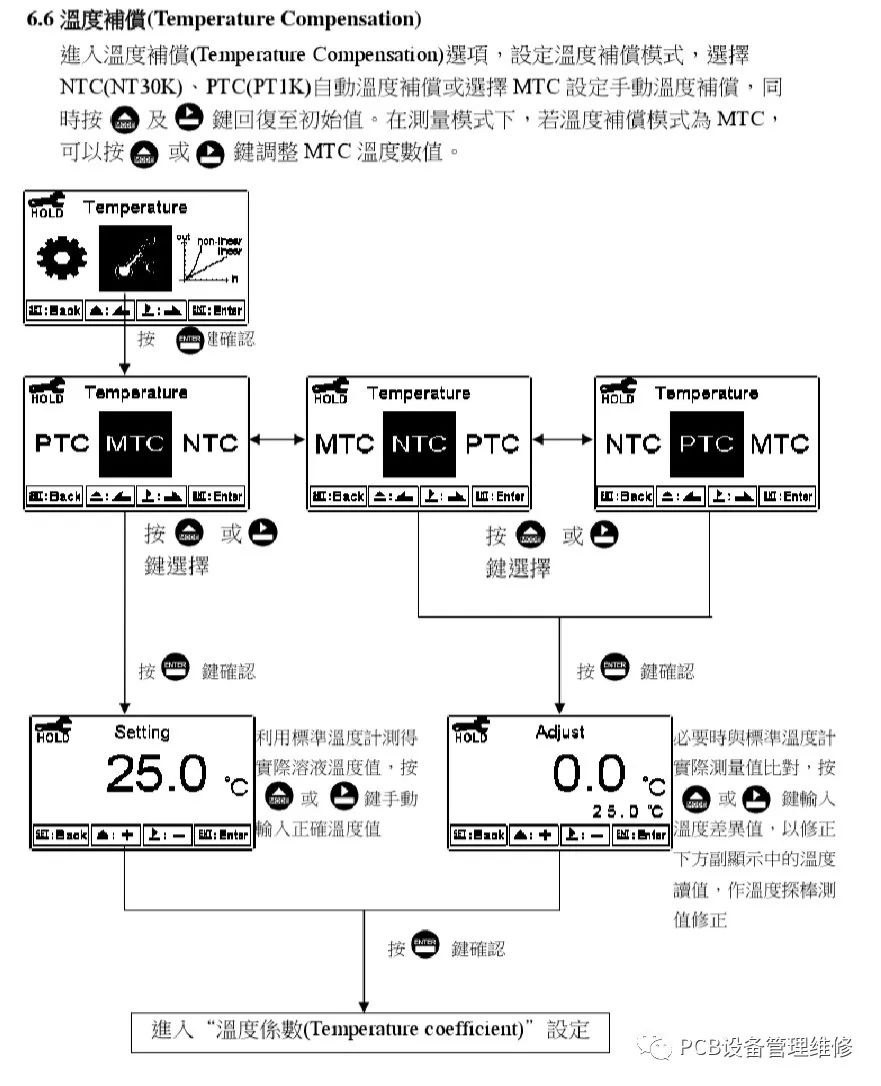

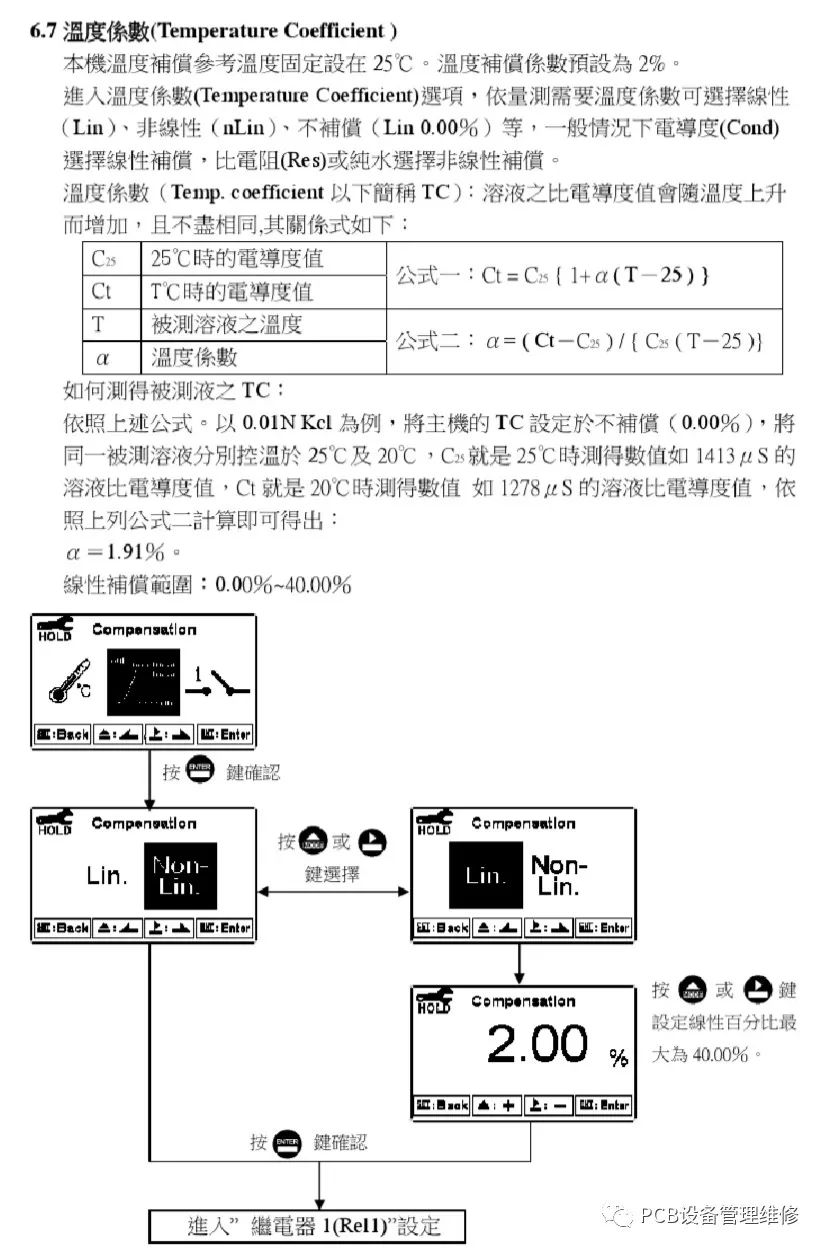

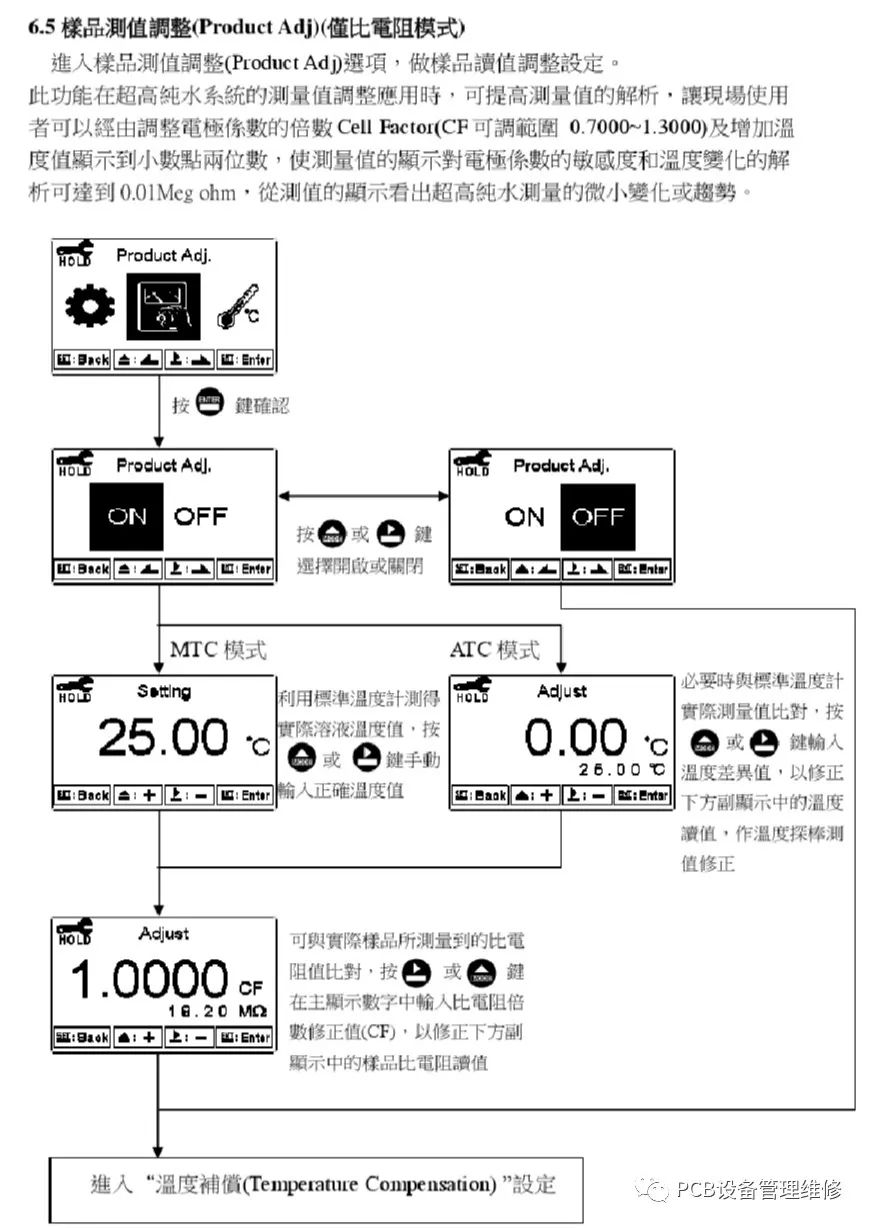

↑这里设定MTC手动温度补偿,选25.0℃就可以测量了。
上泰SUNTEX比电阻/电导率传送器(EC-4110)不显示数字的检修

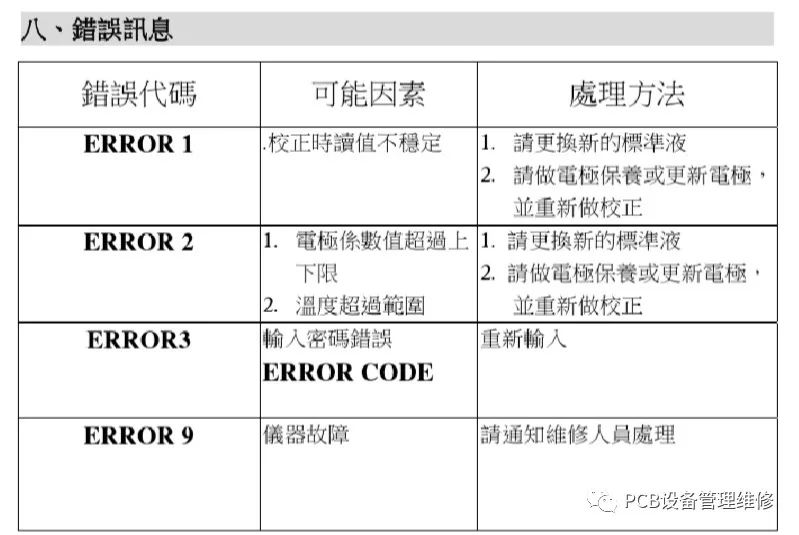

该仪器不显示,错误代码:ERROR2,重新设置第6.6步的温度参数后正常。
