键主要用于轴和轴上的零件(如齿轮、带轮等)间的连接，以传递扭矩。

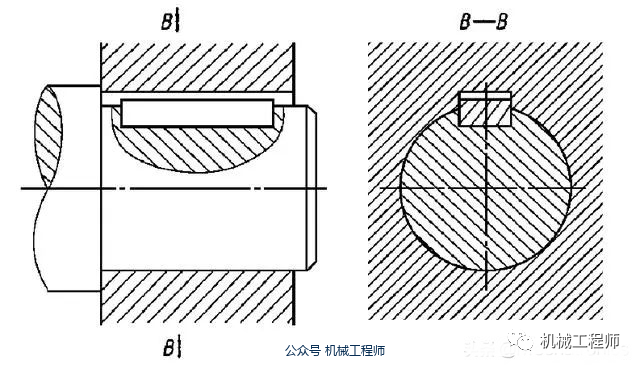

1.普通平键连接画法

在装配图上，键连接的画法如下：

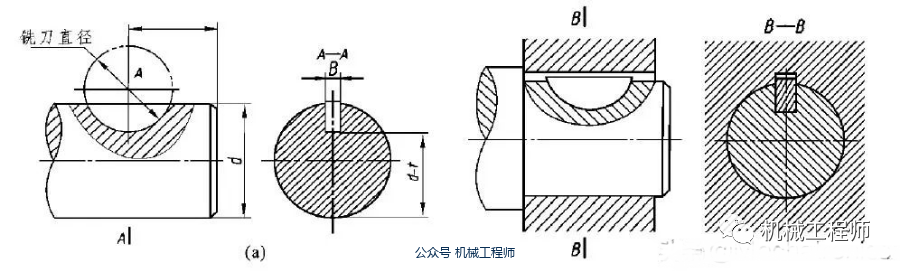

2.半圆键连接画法

半圆键连接常用于载荷不大的传动轴上，其工作原理和画法与普通平键相似，键槽的表示方法和装配画法如下：

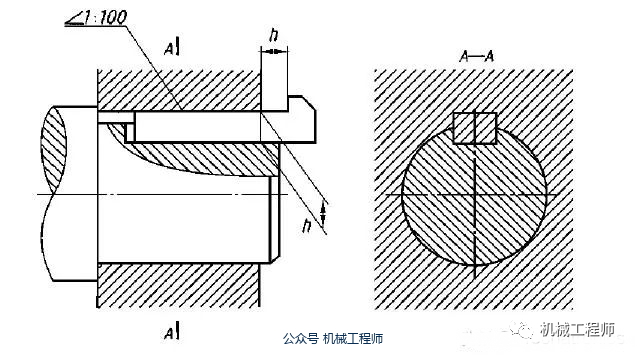

3.钩头楔键连接画法

钩头楔键的上顶面有1:100的斜度，装配时将键沿轴向嵌入键槽内，靠键的上下面将轴和轮连接在一起，键盘的侧面为非工作面，其装配图画法如下：

4.花键

当传递的载荷较大时，需采用花键连接。

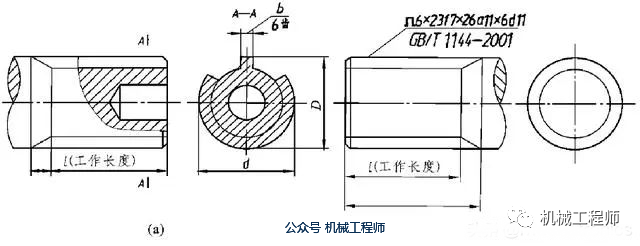

1)外花键的画法和标记

和外螺纹画法相似，大径用粗实线绘制，小径用细实线表示。当采用剖切视图时，若平行于键齿剖切，键齿按不剖绘制，且大小径均用粗实线表示。在反映圆的视图上，小径用细实线圆表示。

标记组成为：

类型代号 齿数x小径 小径公差带代号x大径 大径公差带代号x齿宽 齿宽公差带代号

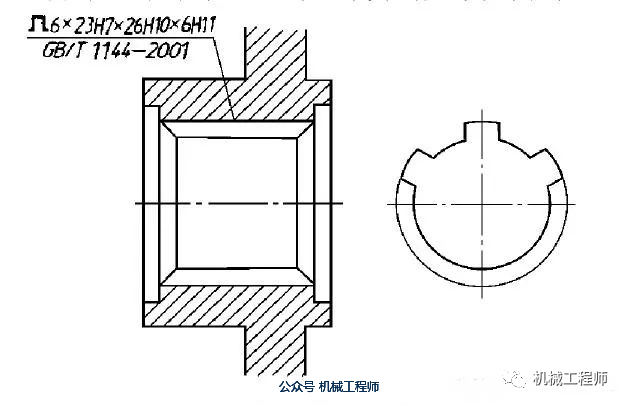

2)内花键的画法和标记

当采用剖视时，若平行于键齿剖切，键齿按不剖绘制，且大小径均用粗实线绘制；在反映圆的视图上，大径用细实线表示。

内花键的标记同外花键，只是表示公差的偏差代号用大写字母表示。

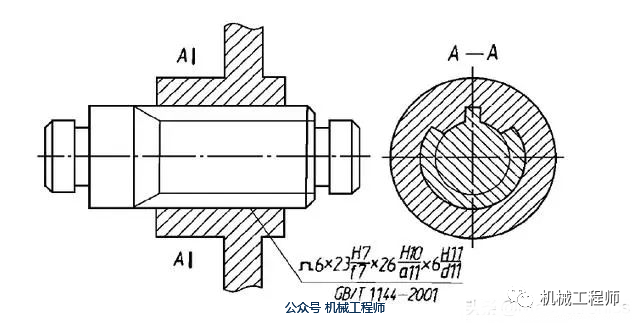

3)花键的连接画法

与螺纹连接画法相似，花键连接的画法是公共部分按外花键绘制，不重合部分按各自的规定画法绘制。
