07-平键精度设计-见大纲4：机械设计精度（尺寸精度、几何精度、表面粗糙度，典型零部件如轴承、键、齿轮的精度设计）

平键的本体精度、与之相配合的轴毂键槽的精度设计

07-01.键的本体精度

这里以普通平键为例，平键的工作面——两个侧面，因此选择宽度b作为配合尺寸

平键作为标准件——故采用基轴制，平键仅1个公差等级8级，故公差代号为h8

07-02.与之配合的轴孔精度

平键与轴孔的配合：配合尺寸为下图所示的宽度b；

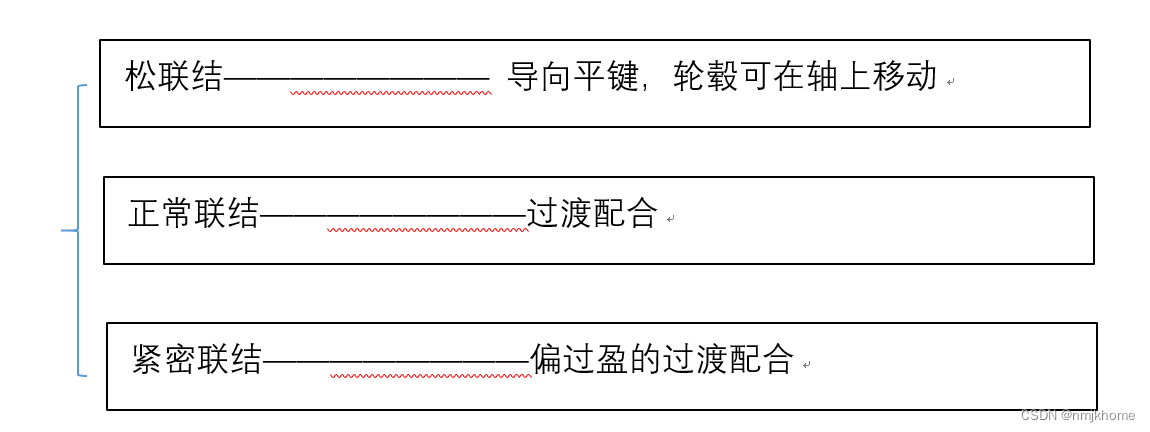

配合种类有如下三类：

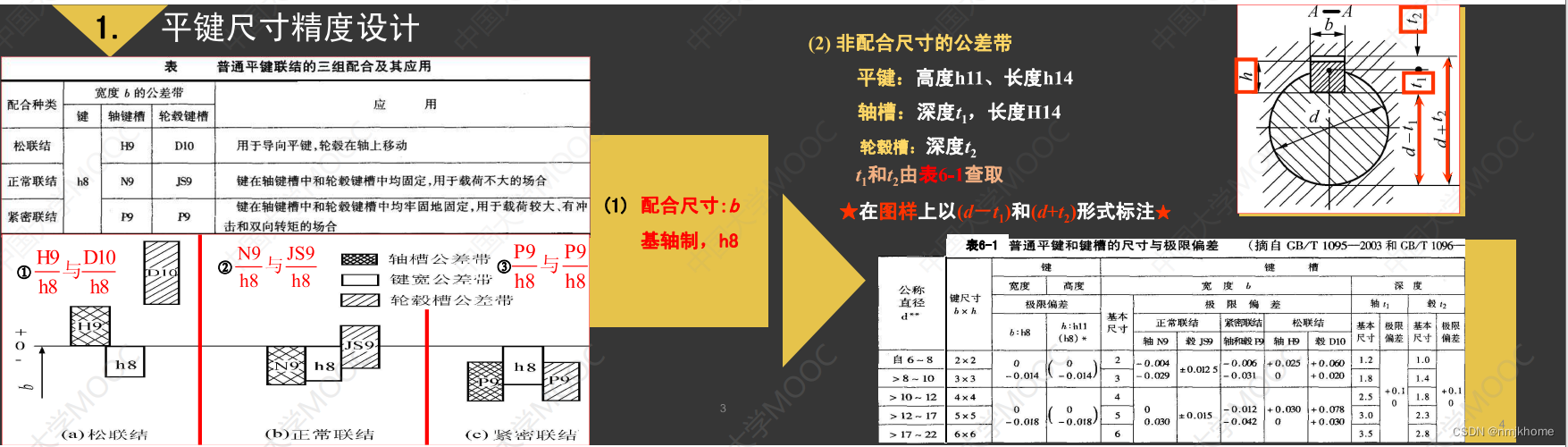

对应的3种轴孔键槽公差带图示如下所示。

怎么选？查表按流程走，一般这里直接按照MOOC中老师讲的例题示意：

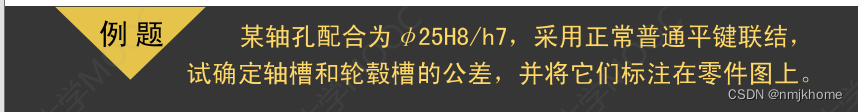

例07-02-01:

解：

（1）查表确定与之配合的轴孔尺寸精度

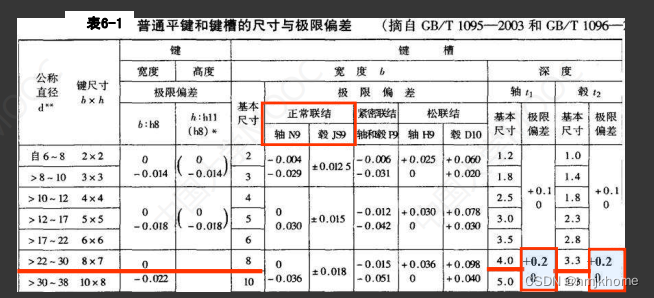

轴径为φ25，查的键尺寸键宽x键高：bxh为8x7

采用正常普通平键联结，则轴公差带N9，毂公差带JS9

                                         轴深t1为4.0，毂深t2为3.3，对应公差值均可查表

（2）确定几何精度

这里键配合关注键槽两侧面对轴线的对称度公差，取7~9级（主参数为键宽）

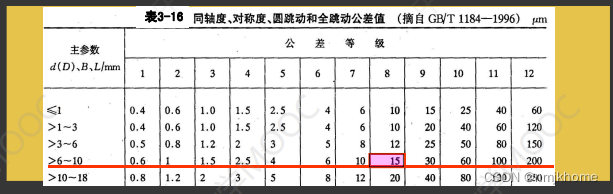

本例题键宽b=8,查表,公差等级选8级，对称度公差值为15μm

（3）表面粗糙度

配合表面取Ra1.6~3.2μm

非配合表面取Ra6.3μm

故这里键槽侧面取Ra3.2

           键槽底面取Ra6.3

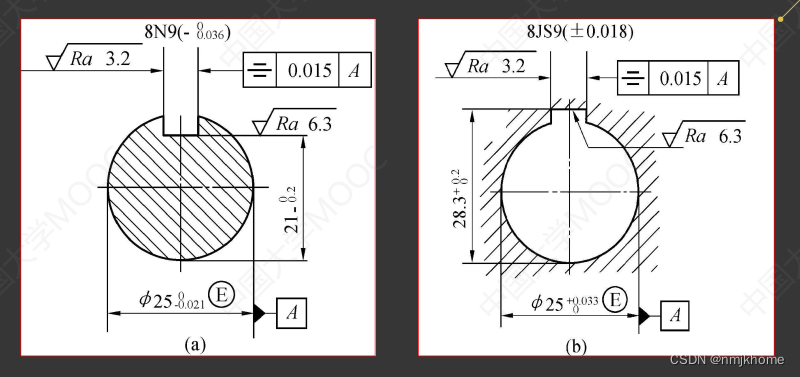

（4）图样标注（为保证孔轴配合，可选包容要求~）

参考文献

[1]《互换性与测量技术基础》中国大学MOOC马惠萍、刘永猛
