cad填充图案乱理石_CAD图案填充

CAD图案填充下载链接：

https://pan.baidu.com/s/1lzeMkce7d-0HY9XN-sBffA

提取码: g8d8

第一步：复制以上下载链接地址，填写提取码，点击“下载”。

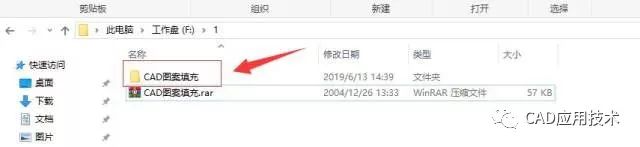

第二步：找到下载好的图案填充压缩包解压。

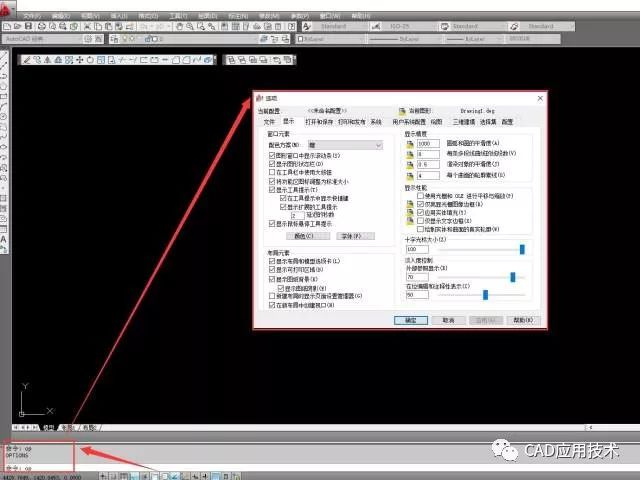

第三步：启动“Auto CAD”后，在命令行输入“OP”打开选项卡界面。

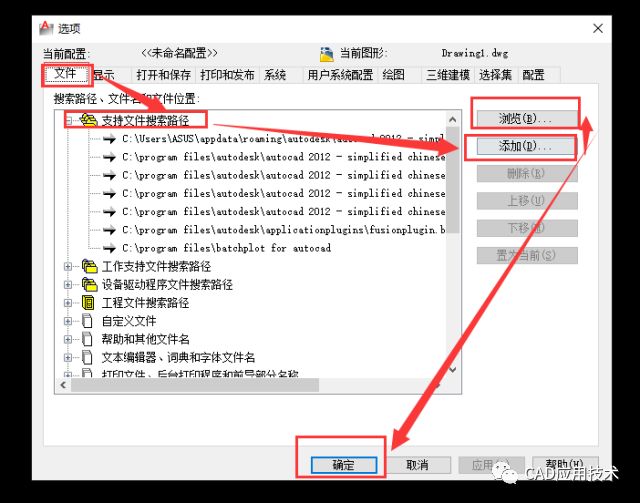

第三步：在“选项”卡依次选择“文件”菜单---选中“支持文件搜索路径”后---点击右侧”添加“---再点击”浏览“----选择解压后的图案填充保存位置后----解定。

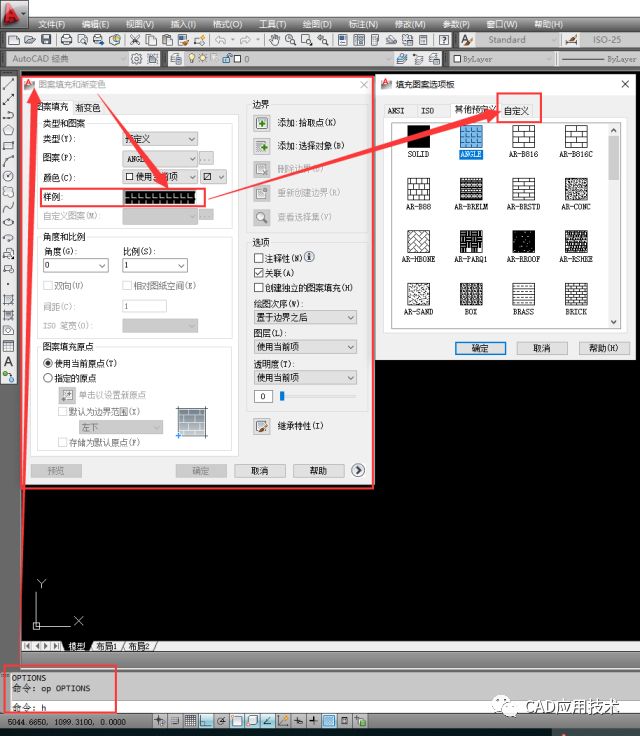

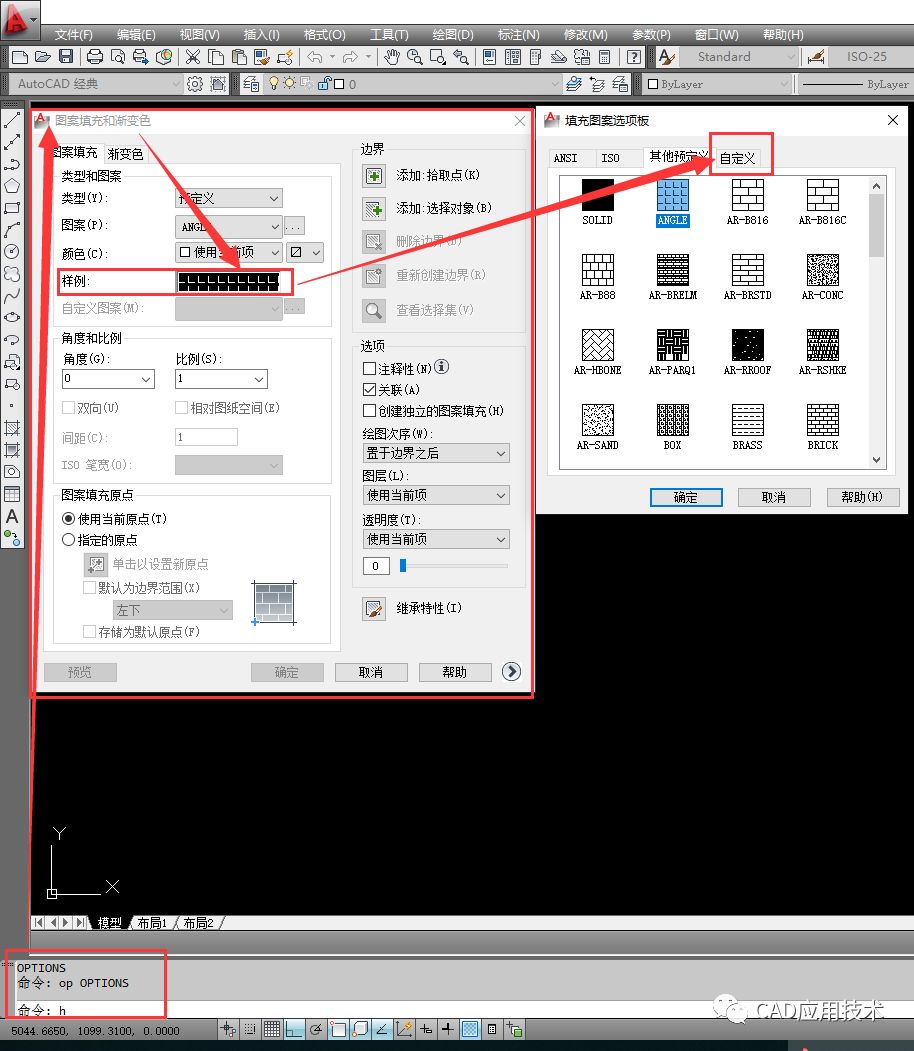

第四步：命令行输入”H“启动图案填充---选择自定义--检验加载的自定义图案。

点击播放查看操作视频：

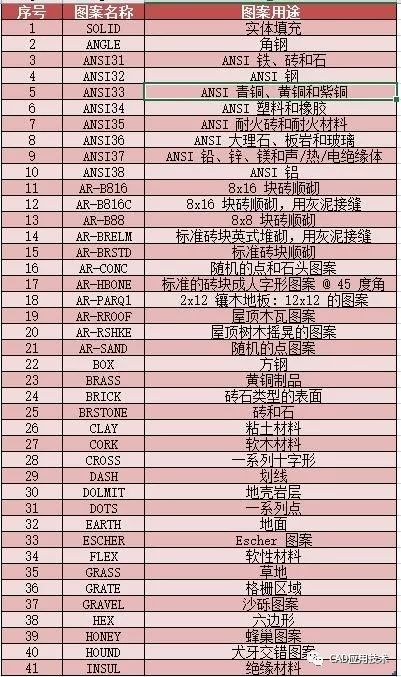

默认的”其它预定义“图案代表的含义

SOLID, 实体填充

ANGLE, 角钢

ANSI31, ANSI 铁、砖和石

ANSI32, ANSI 钢

ANSI33, ANSI 青铜、黄铜和紫铜

ANSI34, ANSI 塑料和橡胶

ANSI35, ANSI 耐火砖和耐火材料

ANSI36, ANSI 大理石、板岩和玻璃

ANSI37, ANSI 铅、锌、镁和声/热/电绝缘体

ANSI38, ANSI 铝

AR-B816, 8x16 块砖顺砌

AR-B816C, 8x16 块砖顺砌，用灰泥接缝

AR-B88, 8x8 块砖顺砌

AR-BRELM, 标准砖块英式堆砌，用灰泥接缝

AR-BRSTD, 标准砖块顺砌

AR-CONC, 随机的点和石头图案

AR-HBONE, 标准的砖块成人字形图案 @ 45 度角

AR-PARQ1, 2x12 镶木地板: 12x12 的图案

AR-RROOF, 屋顶木瓦图案

AR-RSHKE, 屋顶树木摇晃的图案

AR-SAND, 随机的点图案

BOX, 方钢

BRASS, 黄铜制品

BRICK, 砖石类型的表面

BRSTONE, 砖和石

CLAY, 粘土材料

CORK, 软木材料

CROSS, 一系列十字形

DASH, 划线

DOLMIT, 地壳岩层

DOTS, 一系列点

EARTH, 地面

ESCHER, Escher 图案

FLEX, 软性材料

GRASS, 草地

GRATE, 格栅区域

GRAVEL,沙砾图案

HEX, 六边形

HONEY, 蜂巢图案

HOUND, 犬牙交错图案

INSUL, 绝缘材料
