顶点设计学社“素材分享”栏目，旨在为同学们提供高效的出图辅助资料库和使用教程，提升作图速度与质量。“素材分享”栏目将不定期更新，文末免费获取相关文件和素材包！

(文末分享文件附带更多精彩参考图)

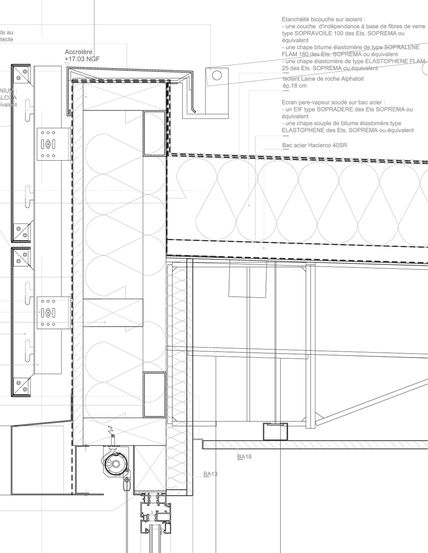

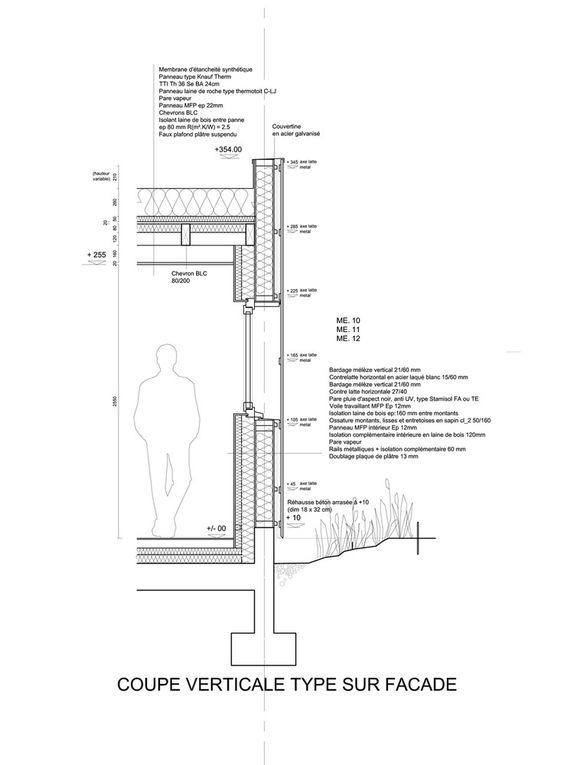

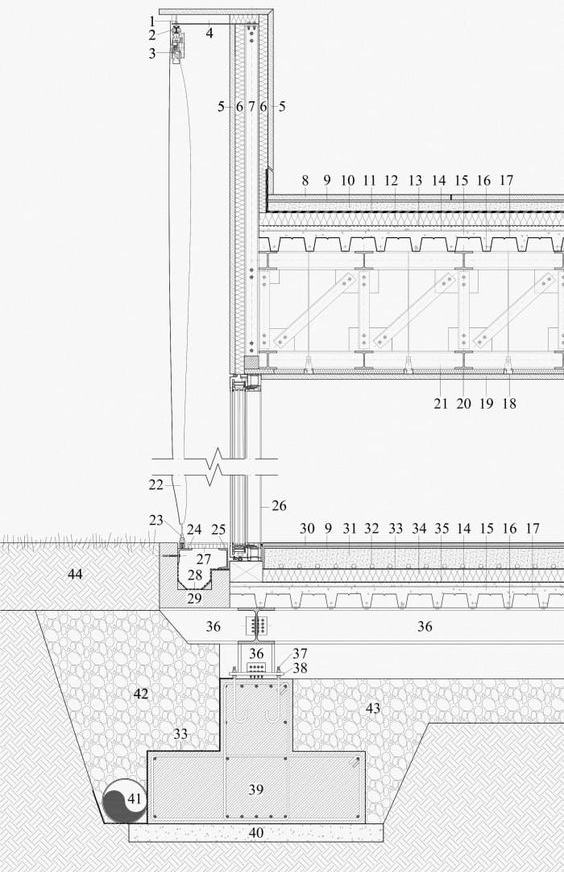

细节控的线稿风平面图效果图有没有足够被打动？

本期分享图面线稿风的素材源

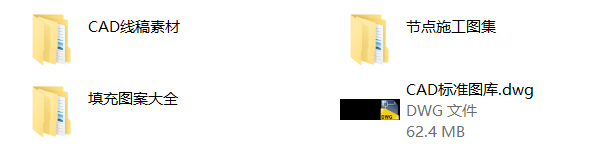

→ CAD素材包及使用教程 ←

线稿图纸以其出色的风格简洁、丰富的细节等特点引无数细节控建筑生竞折腰！如何构建属于你自己的线稿风图纸出图流程及完备系统呢？且听我慢慢分解！

首先，线稿风图纸的流程应分为两部分：有余地的后期操作和没有余地的后期操作。后期无法完成的内容必须在建模之初或者图纸导出之前就将这部分解决掉；后期可以操作的部分，可以考虑有效利用素材，使图纸达到更高的丰富度和完整度。

所以，基础导出的模型、CAD图如何设置？后期添加的素材哪里去找？一无所知的小白该如何开始线稿风图纸呢？且看后文！！

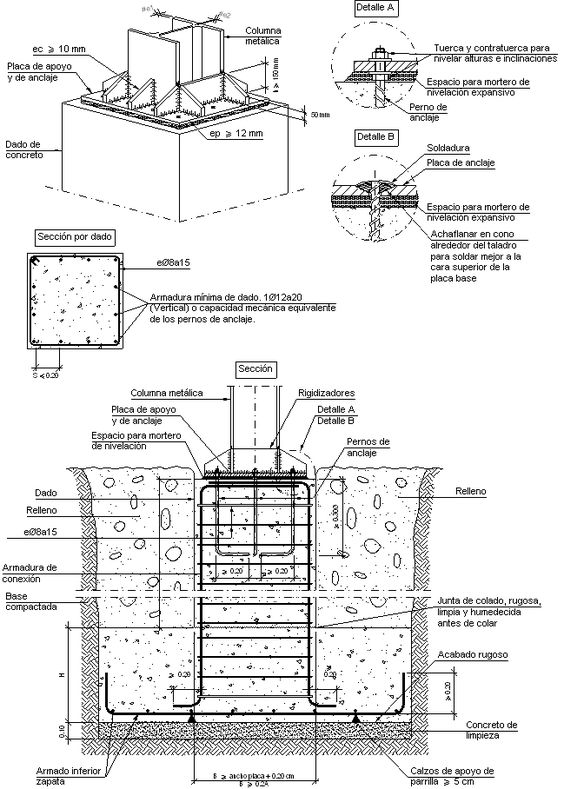

CAD是我们线稿风图纸出图流程中无法跨越、无可取代的细节神器！CAD中的线条粗细、颜色、深浅等都可以在图纸导出时设置，且CAD的导出图纸(pdf格式)是有图层的，便于后期在AI等软件二次调整。CAD的填充功能也是非常之强大，夸张地说，任何一种软件都无法达到CAD节点绘制填充的深度，话不多说，卷起来！！！

CAD填充素材

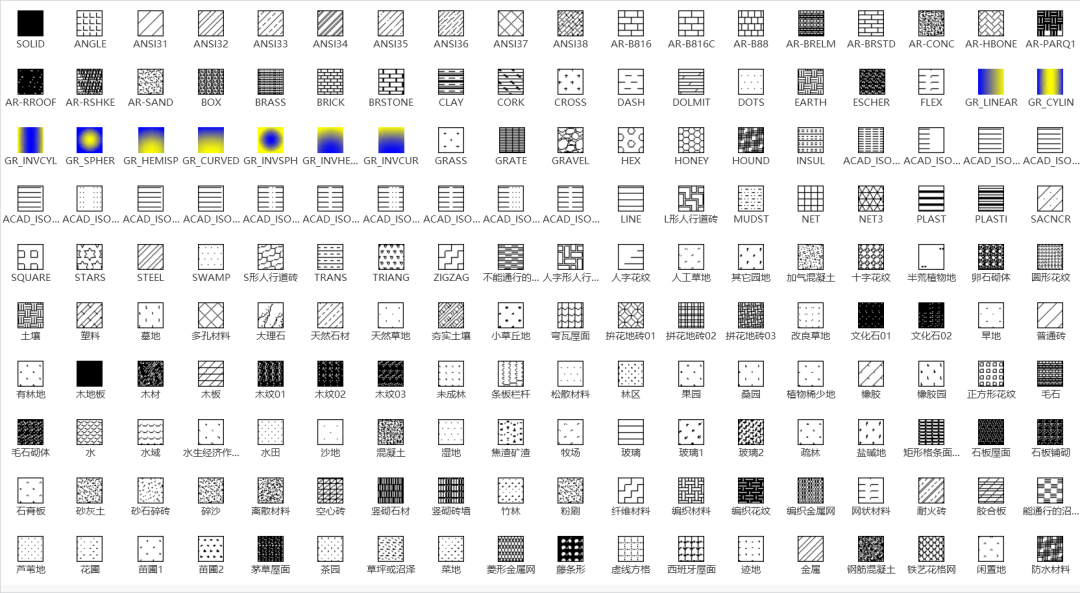

CAD自带填充

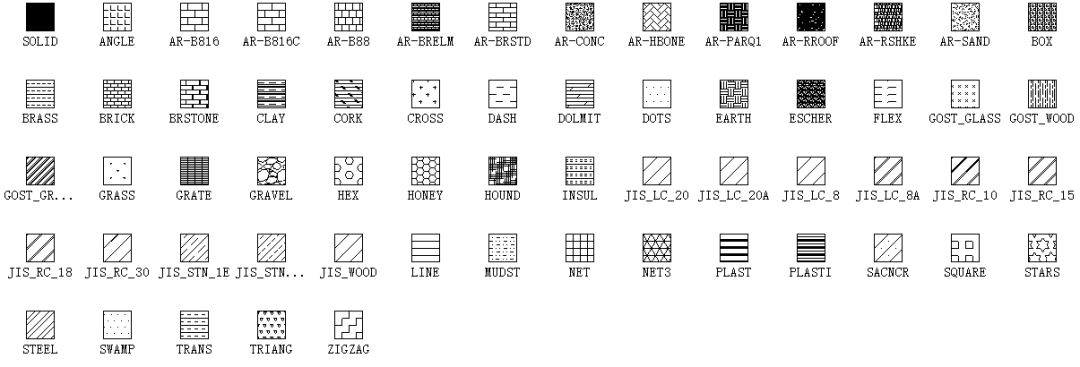

CAD自带的填充图案其实已经足够应对一般性的绘图工作了。

安装了天正，填充图案就足够足够足够足够用了，小编的天正版本是T20V5哦~

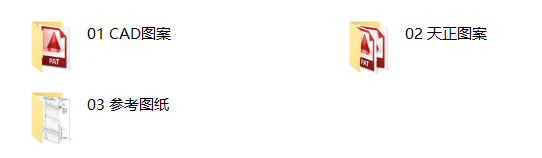

如果你的CAD或者天正图案填充装备的不够，请速速到文末资料文件夹中自行加载！

自定义填充图案

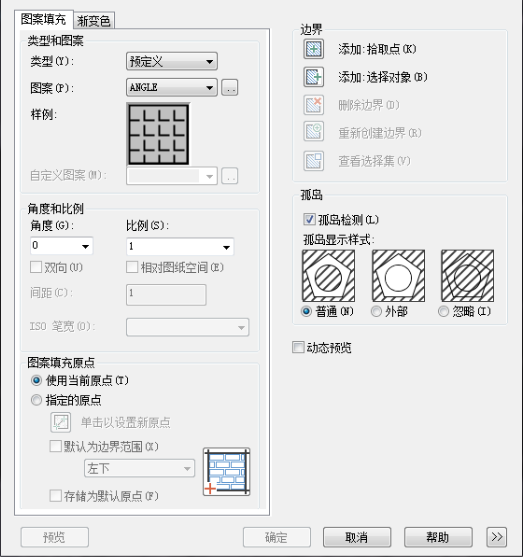

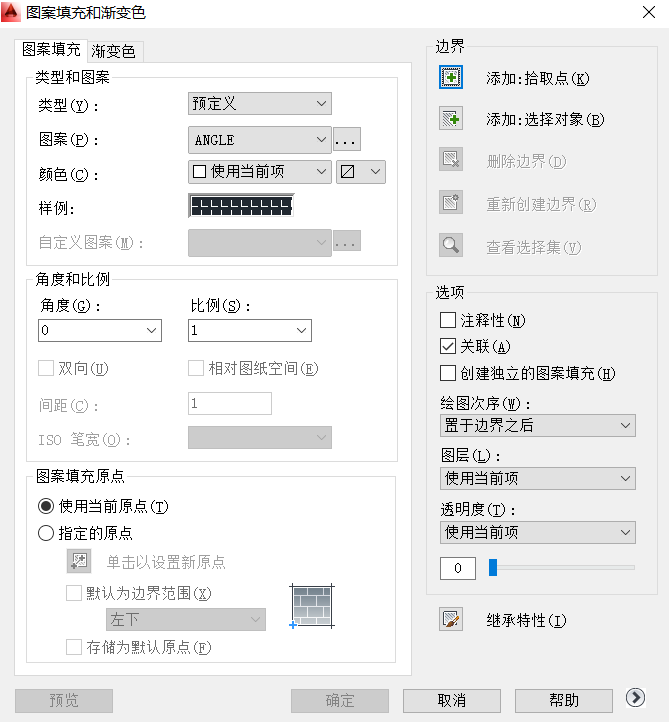

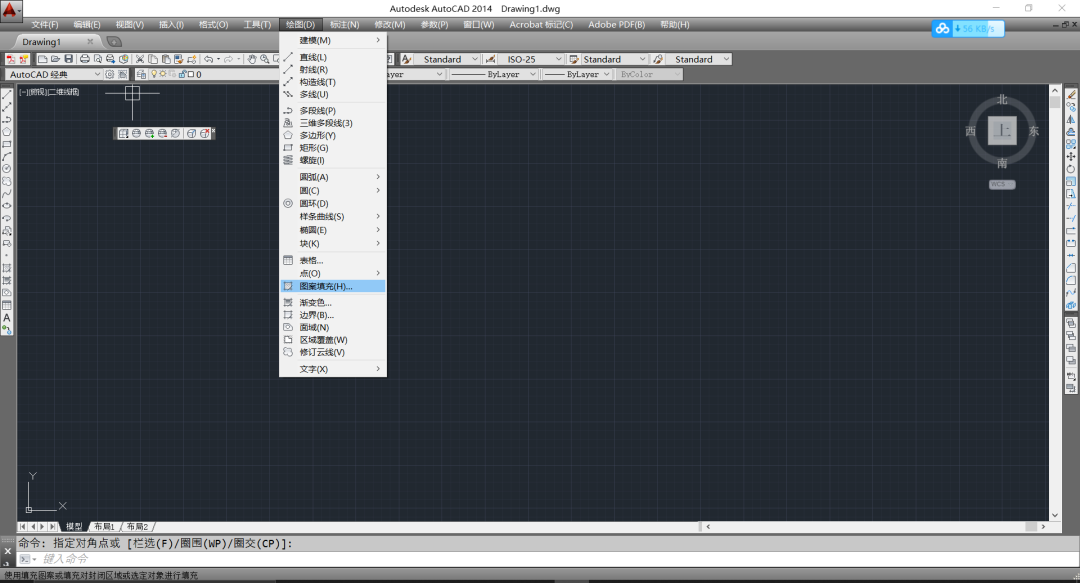

打开CAD软件，我们可以在软件的菜单栏“绘图—图案填充”和工具条中调用图案填充和变色对话框。当然，还可以直接使用快捷键H或者BH来直接调用命令。

预定义：

软件自带的填充图案。CAD软件提供了各种丰富的图案，我们可以根据图纸设计需求来选择相应的图案。

解压后COPY到AUTOCAD目录内SUPPORT子目录即可。填充时在对话框中选择自定义类型及自定义图案。

自定义：

自定义添加其他类型的图案。我们可以下载一些图案资源，将.PAT文件复制到CAD安装路径的support文件夹中。完成自定义添加后，我们就可以在图案填充面板中，查找、调用相应的图案资源。

制作自定义图案：

同线型一样，CAD中的填充图案都是以图案文件(也称为图案库)的形式保存的，其类型是以“.pat”为扩展名的纯文本文件。可以在CAD中加载已有的图案文件，并从中选择所需的填充图案；也可以修改图案文件或创建一个新的图案文件。

1. 填充图案定义格式

与线型定义类似，填充图案的定义由标题行和模式行两部分组成：

① 标题行：由填充图案名称和填充图案描述组成，标题行以“*”为开始标记，填充图案名称和描述由逗号分开，其格式为：

*pattern-name [,description](“填充图案名称[，填充图案描述])

② 模式行：由图案直线定义和填充线的控制信息组成，一个填充图案中可以定义多种类型的图案直线(CAD对图案直线的数量没有限制。)，其格式为：

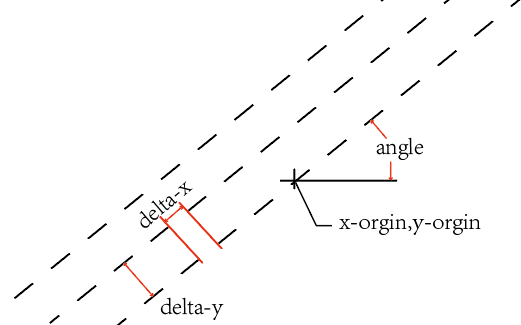

angle, x-origin, y-origin, delta-x,delta-y [, dash-1, dash-2, ...]

其中各项意义如下：

angle：填充线图案直线与水平方向的夹角。

x-origin、y-origin：第一条图案直线经过的坐标点。

delta-x：相邻的两条图案直线沿画线方向上的偏移值。

delta-y：相邻的两条图案直线之间的偏移值。

dash-1, dash-2,...：图案直线的规格说明，与上节中简单线型的定义相同。

当用户使用一个填充图案，CAD首先生成一条通过由x-origin和y-origin指定点的图案直线，然后根据偏移距离delta-x和delta-y来产生其余的图案直线，生成具有无限平行直线的直线族，并使用所有选定的填充边界对这些图案直线进行裁剪。如果在填充图案定义中包括多种类型的图案直线，则CAD通过上述方式对每种图案直线依次绘制，并叠加在一起产生较复杂的图形。

例如：在CAD自带的填充文件中对SQUARE图案的定义如下：

*SQUARE,Small alignedsquares

0, 0,0, 0,.125, .125,-.125

90, 0,0, 0,.125,.125,-.125

【注意】图案定义文件的每一行最多可包含80个字符。CAD忽略空行和分号右边的文字。

2. 填充图案的创建

由于填充图案文件也是纯文本格式的，因此用户可以在CAD环境外使用任一文本编辑器直接打开或创建填充图案文件，并对其内容进行补充和修改。

实例：创建“USER”填充图案

① 使用Windows附件中的“记事本”程序创建一个新的文本文件。

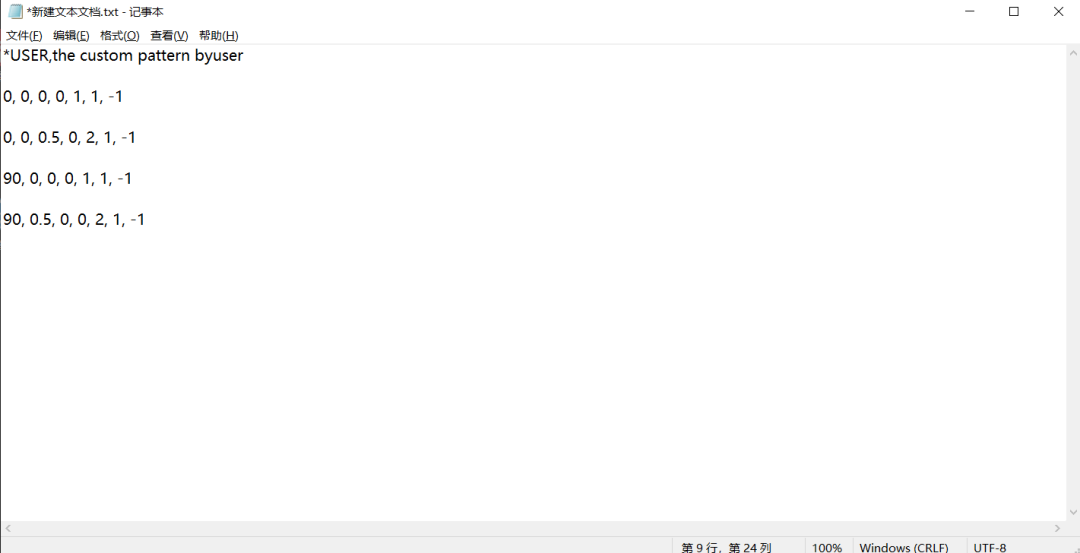

② 在该文件中添加如下内容，如下图所示：

*USER,the custom pattern byuser

0, 0, 0, 0, 1, 1, -1

0, 0, 0.5, 0, 2, 1, -1

90, 0, 0, 0, 1, 1, -1

90, 0.5, 0, 0, 2, 1, -1

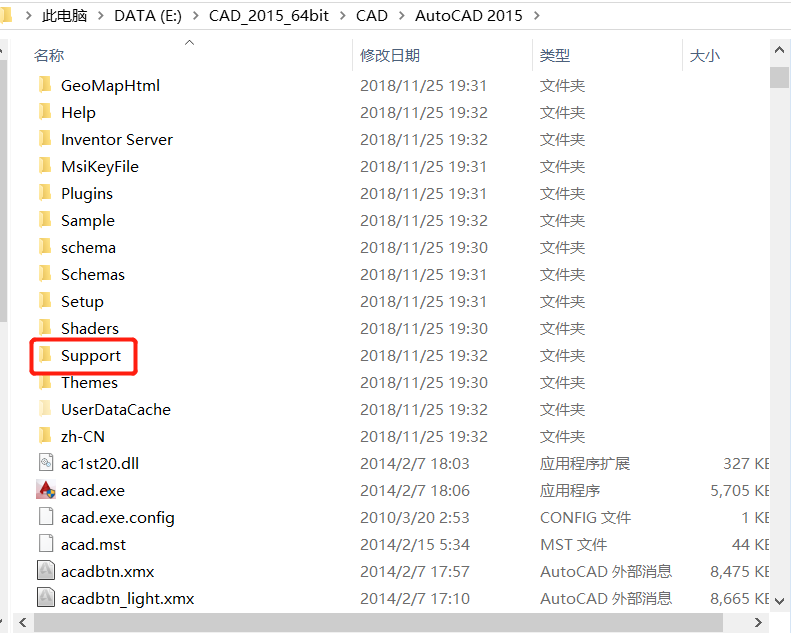

③ 将该文件保存在CAD安装目录下的UserDataCache\Support子文件夹中，并命名为“user.pat”。

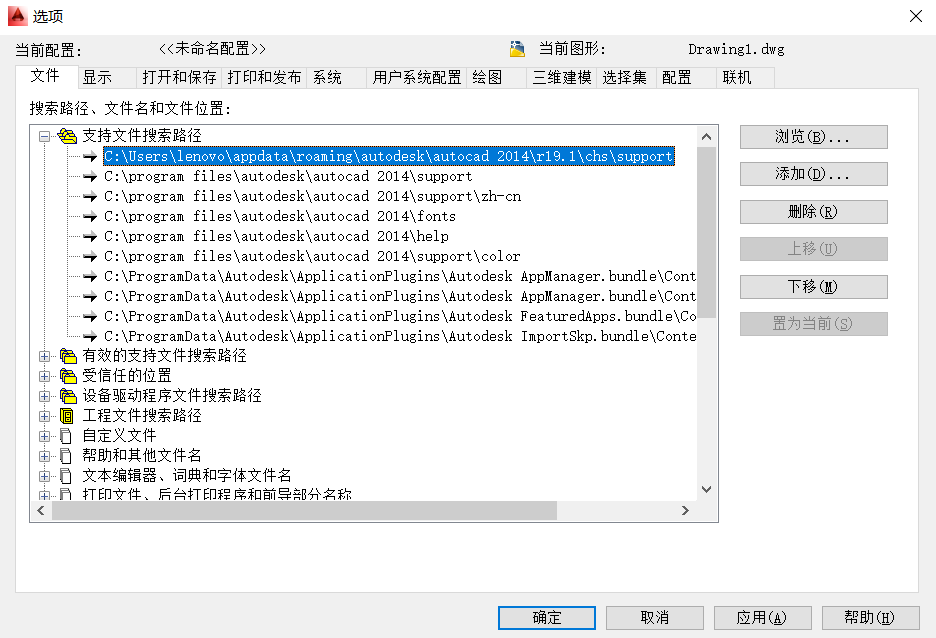

在低版本的一些CAD中在安装目录下有一个PATTERNS目录，具体复制到什么目录，可以输入OP，打开选项对话框，看看CAD的支持路径有哪些。

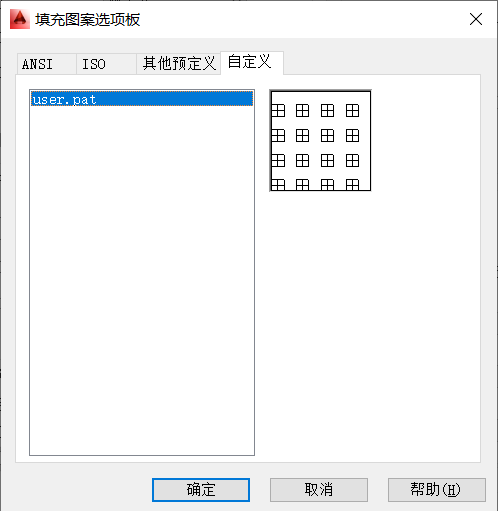

④ 重新启动CAD，打开“填充图案”对话框，在“类型”下拉列表中选择“自定义”项，对话框中将自动显示出用户定义的“USER”填充图案的信息，如下图所示。

【注意】CAD系统对用户所创建的填充图案文件有以下要求：

① 一个文件中仅含有一种填充图案定义。

② 填充图案名称必须与文件名相同。

也可以将此填充图案定义粘贴到CAD默认的填充文件后面，例如在记事本打开AutoCAD的acad.pat或acadiso.pat浩辰CAD的gcad.pat或gcadiso.pat，将上面的定义粘贴到文件的最后面，也同样可以在填充对话框中调用。带ISO的是公制填充图案，不带ISO的是英制的填充图案，如果在定义填充图案时按毫米设置的线长，就粘贴到*cadiso.pat后面，如果按英寸设置的就粘贴到*cad.pat后面。
