cad填充图案乱理石_太快了吧！原来大神是这样用CAD图案填充的

●不管是啥行业(专业)的CAD图纸绘制，都需要使用到CAD的“图案填充(快捷键H)”命令，用于区别表示图纸的不同含义；

●动图演示：直接拖动需要的“填充图案”，鼠标移动到需要进行填充的区域内，快速完成填充操作，且不需要设置“填充比例”；

填充图案工具选项版

01 制作填充基础单元

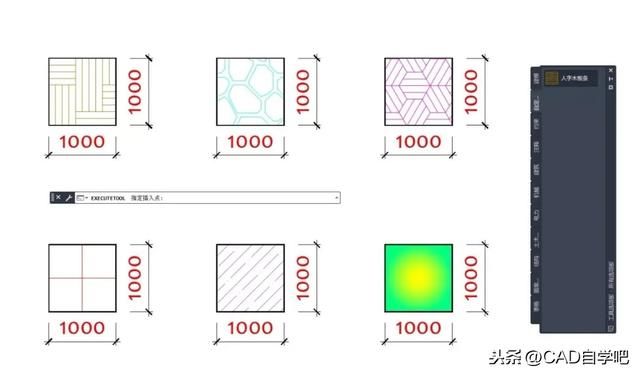

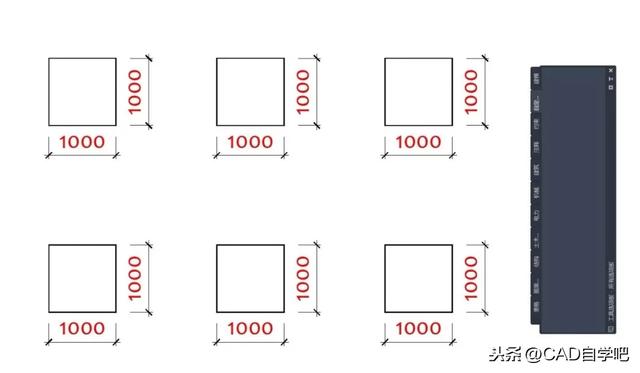

●绘制对应比例的正方形：以建筑行业为例，以“1：1000”为比例进行绘制，填充图案本身需要设置“填充比例”才可以合适的显示出来，和所填充的边界进行匹配，绘制多个边长为“1000mm”的正方形；机械行业常以“1：1”为比例绘图，就绘制多个边长“1mm”的正方形；

【快捷键：REC】

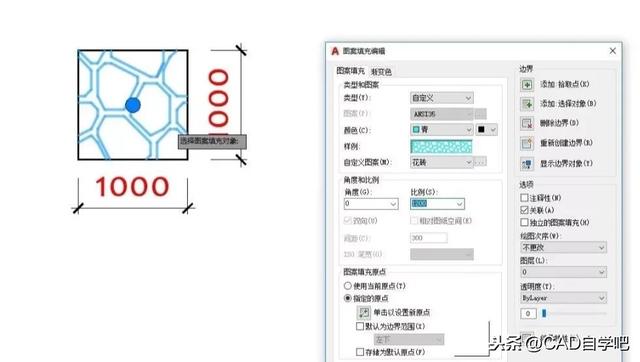

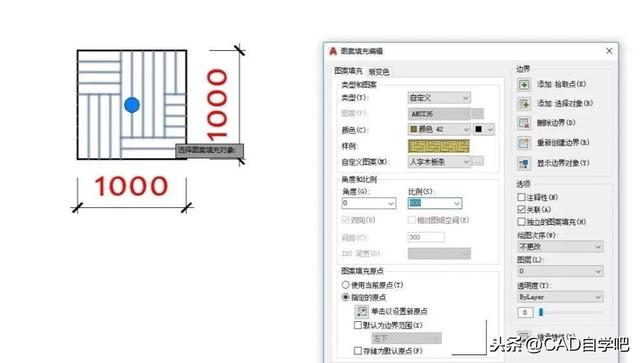

●进行填充操作：对每一个正方形内部进行不同的“图案”填充操作，设置合适的“比例数值”、颜色、内容、等参数；

【快捷键：H】

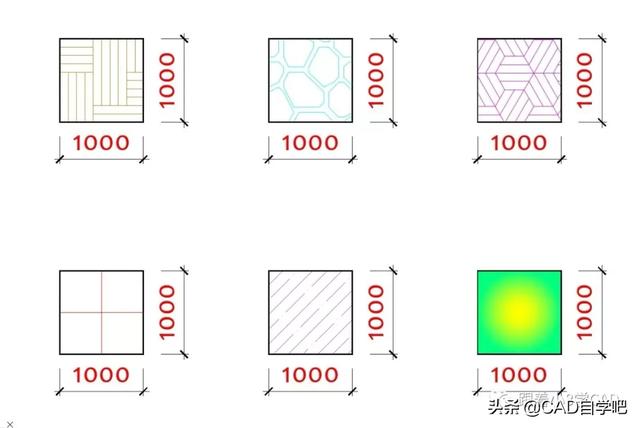

●得到完成的填充图案单元：根据CAD绘图习惯和表达内容需要，将“使用频率”较高的图案进行填充；

02 新建工具选型版

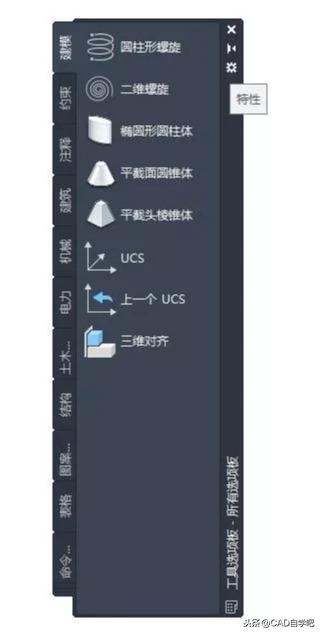

●调出工具选型板：CAD工具选项板，通过不同的类别和功能对常用命令进行筛选且集成一体，输入命令“Ctrl+3调出工具选项板”；

【快捷键：Ctrl+1】

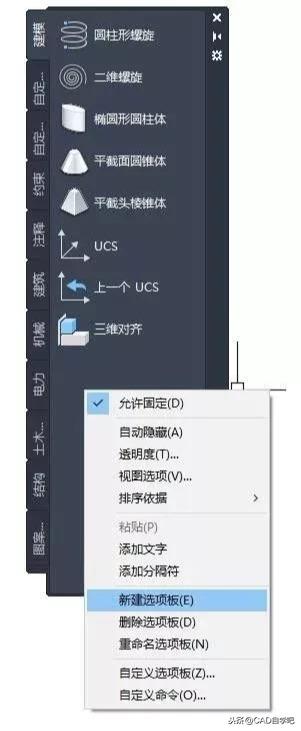

●新建选项板：在已有的“工具选项板”空白位置右键，找到“新建选项板”选项；

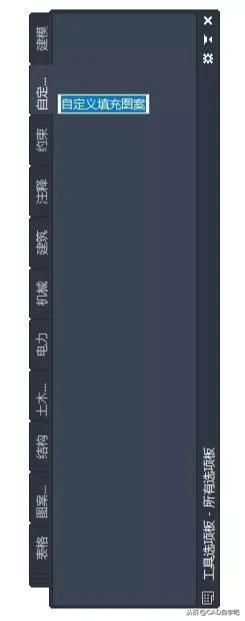

●设置名称：输入“新建”工具选型板的名称“自定义填充图案”(根据需要自己任意设置)；

03 填充填充图案

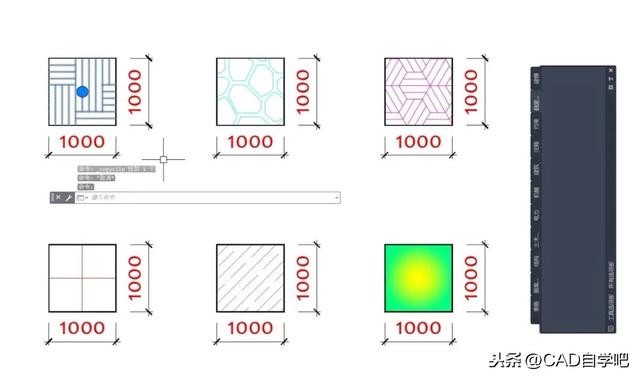

●复制填充图案：鼠标点击选中正方形内的“填充图案”(不能选择正方形)，键盘按下“Ctrl+C”对填充图案进行复制；

【快捷键：Ctrl+C】

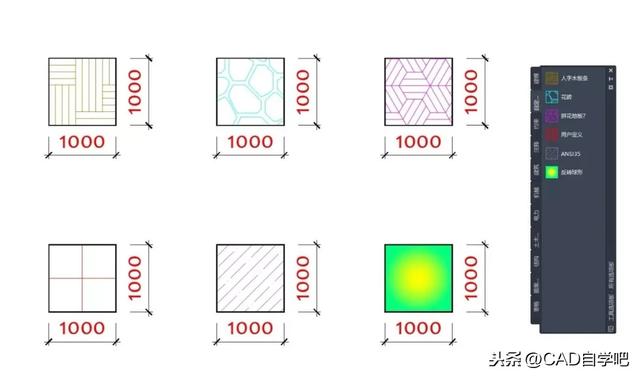

●粘贴填充图案：鼠标移动到“工具选项板”单击，键盘“Ctrl+V”或者“右键粘贴”，将填充图案粘贴成功；

【快捷键：Ctrl+V】

●重复操作所有填充图案：将需要添加的填充图案，按照上述步骤重复操作进行添加；

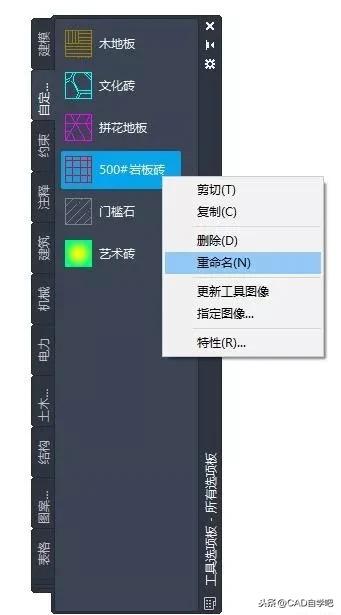

●重命名填充图案：根据需要和习惯，将所有添加的填充图案进行名称设置；

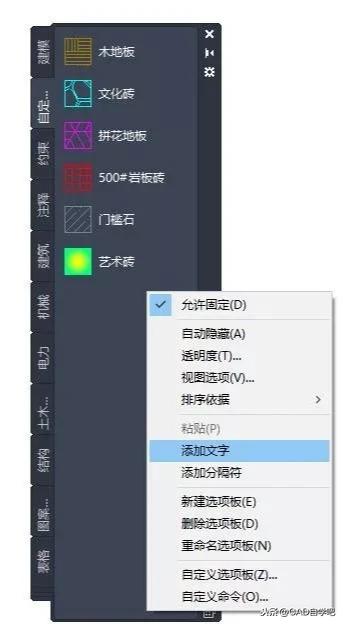

●整理分类：在“工具选项板”空白位置右键，找到“添加文字”选项；

●添加分类主题：由于不同行业图纸表达，对应填充图案比例不一样，我们根据需要添加对应的分类名称；

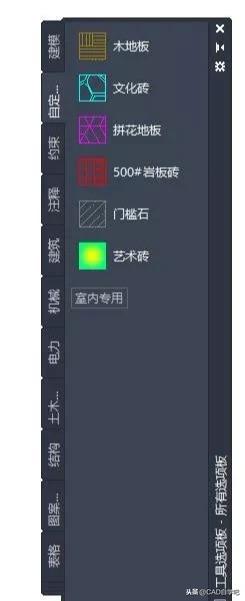

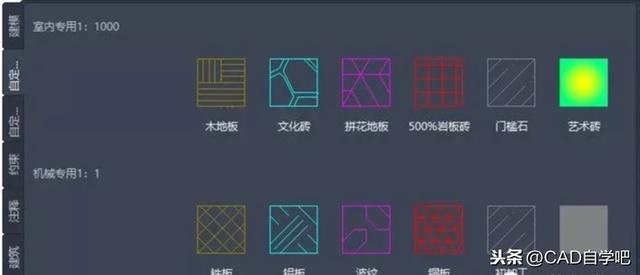

●调整完成的各位填充图案：根据绘图单位需要制作的不同填充比例的不同填充图案；

04 GIF完整演示制作过程

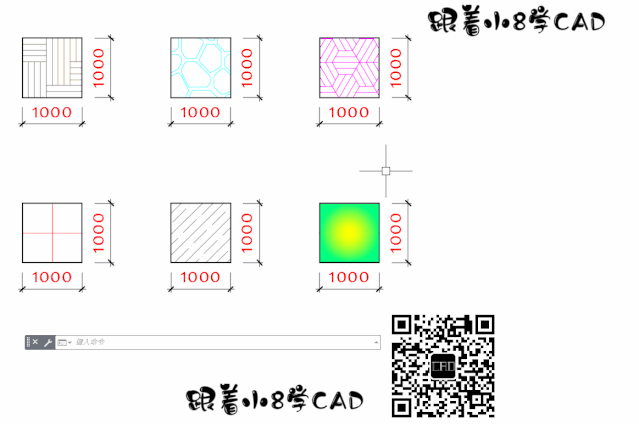

●新建工具选项板：

●复制粘贴填充图案：

●添加分类主题和进行显示调整：

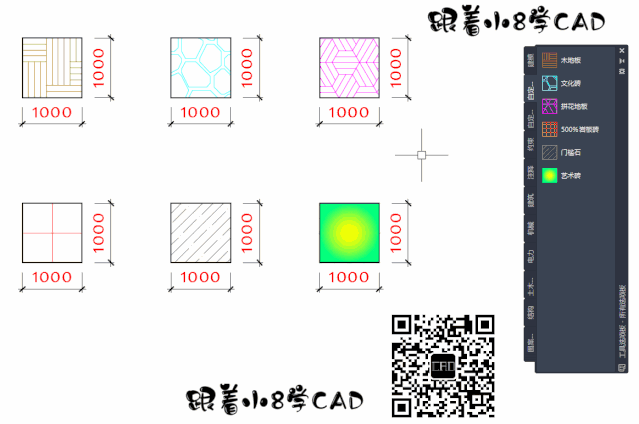

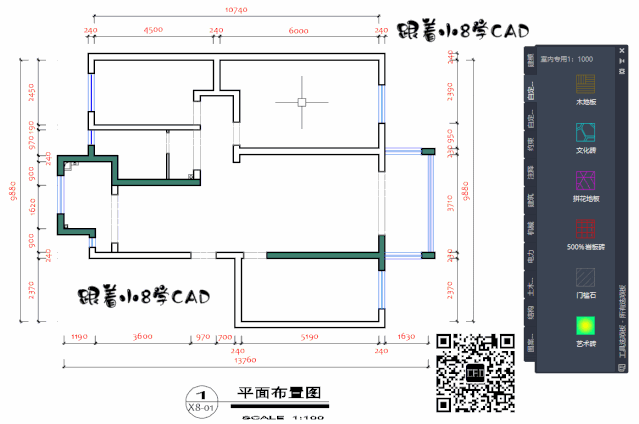

●快速调用完成填充操作：
