CAD也称计算机辅助设计(Computer Aided Design)，是指利用计算机及其图形设备帮助设计人员进行设计工作。

CAD技术作为杰出的工程技术成就，已广泛地应用于工程设计的各个领域。CAD系统的发展和应用使传统的产品设计方法与生产模式发生了深刻的变化，产生了巨大的社会经济效益。目前CAD技术研究热点有计算机辅助概念设计、计算机支持的协同设计、海量信息存储、管理及检索、设计法研究及其相关问题、支持创新设计等。可以预见技术将有新的飞跃，同时还会引起一场设计变革。

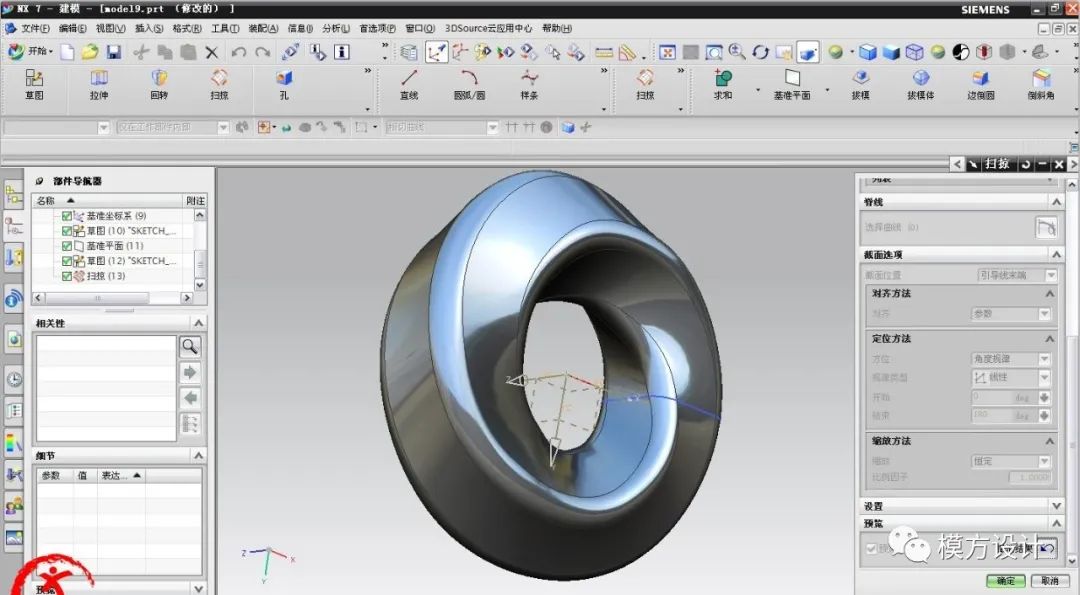

CAD也分为二维设计领域和三维设计领域，其中二维设计领域的主要代表是AutoCAD、中望CAD、浩辰CAD等，三维设计领域主要有Unigraphics NX、Solidworks、Pro/E、CATIA等。那么我们今天主要是以AutoCAD的学习方法讲解为主，以后我会抽时间再讲解其他的软件学习方法。

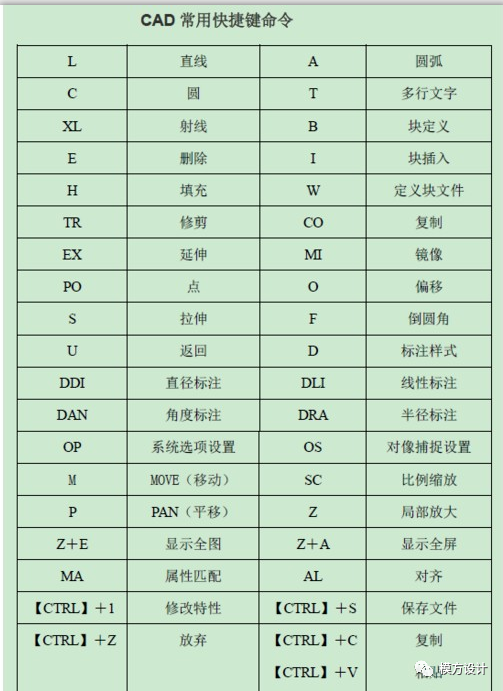

AutoCAD的五大基本技巧

一.绘图准备

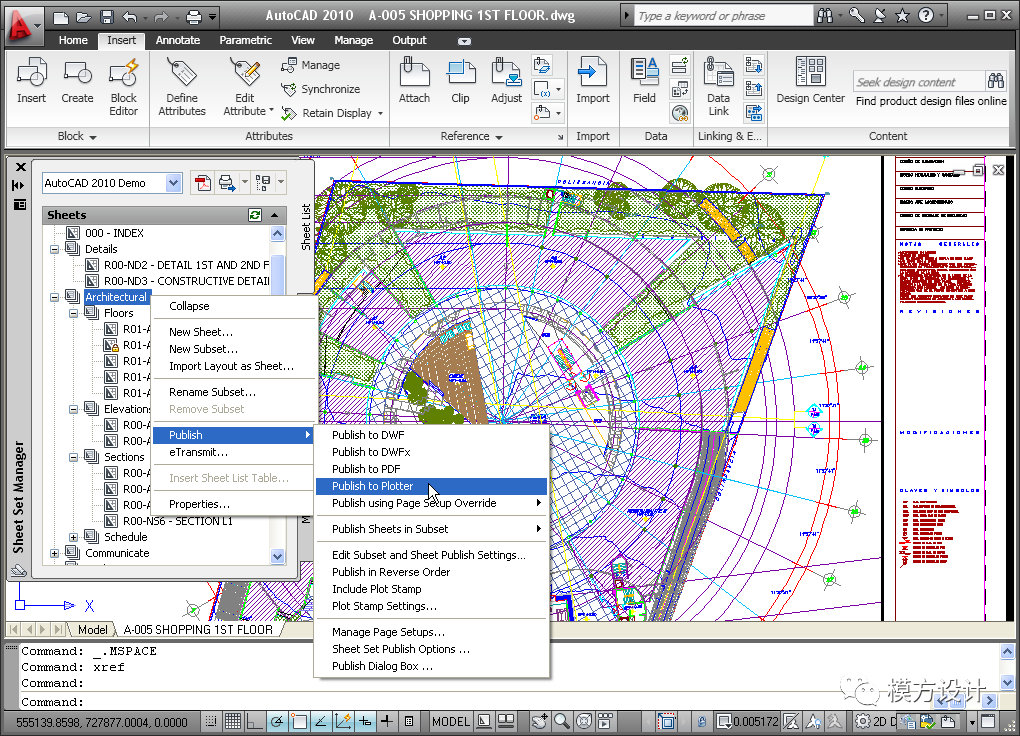

禁忌：软件版本选择时，忌讳盲目追求最新版本。大多数初学者为了追求新颖，都喜欢安装最新版本的AutoCAD，却不知道高版本的CAD对电脑配置的要求也越高。

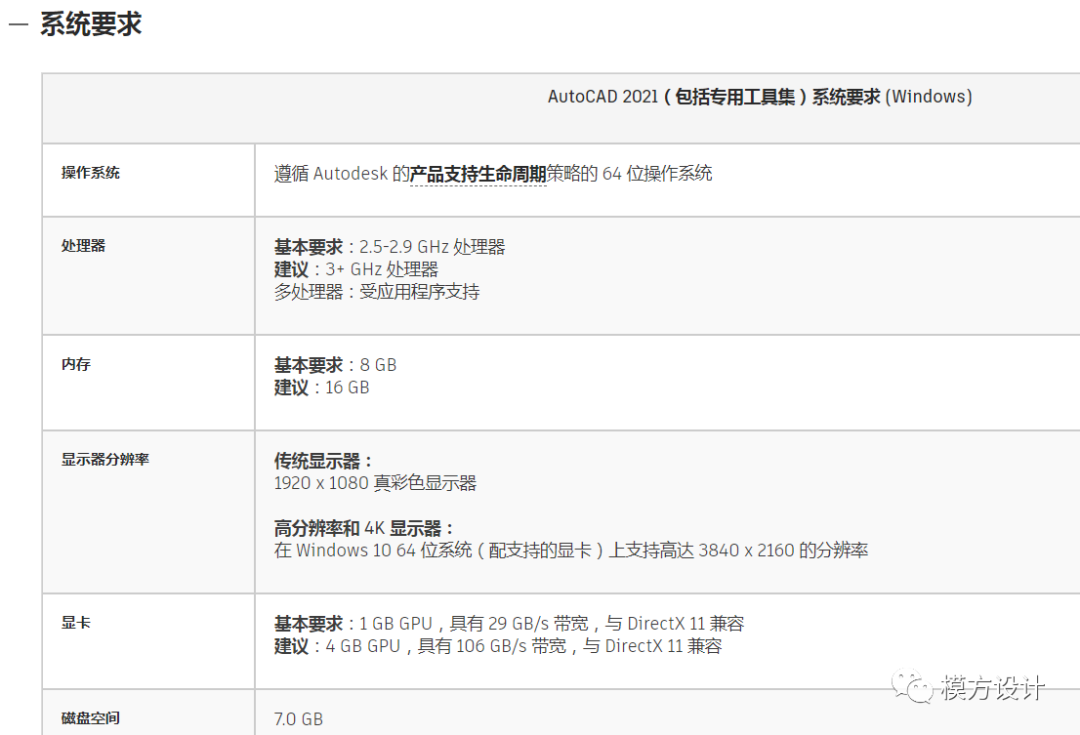

(AutoCAD2021的配置要求)

企业里面一般也就装一台电脑新版本的CAD，用于接收客户的新图样，其余的电脑都是装老版本的CAD，用来发送给客户的设计图样，现在大多数企业都是以AutoCAD2007版本为主进行设计。

所以，我建议初学者最好都以AutoCAD2007版本进行学习。

二.基本设置

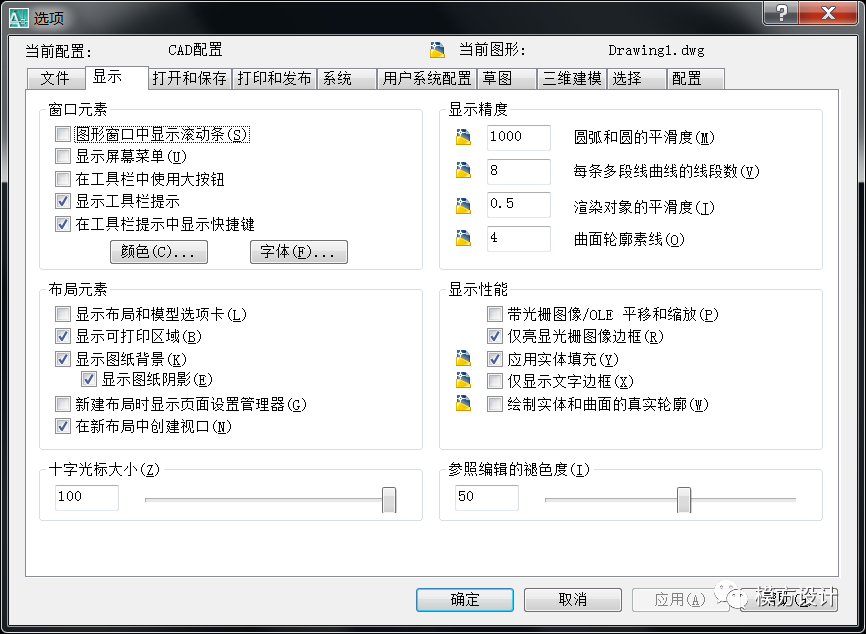

绘图前，我们都要进行最基本的设置，输入“OP”命令，打开显示栏。

1.把显示圆弧和圆的平滑度调大点，一般设置成10000，十字光标设置最大，其他设置可以参考下图。

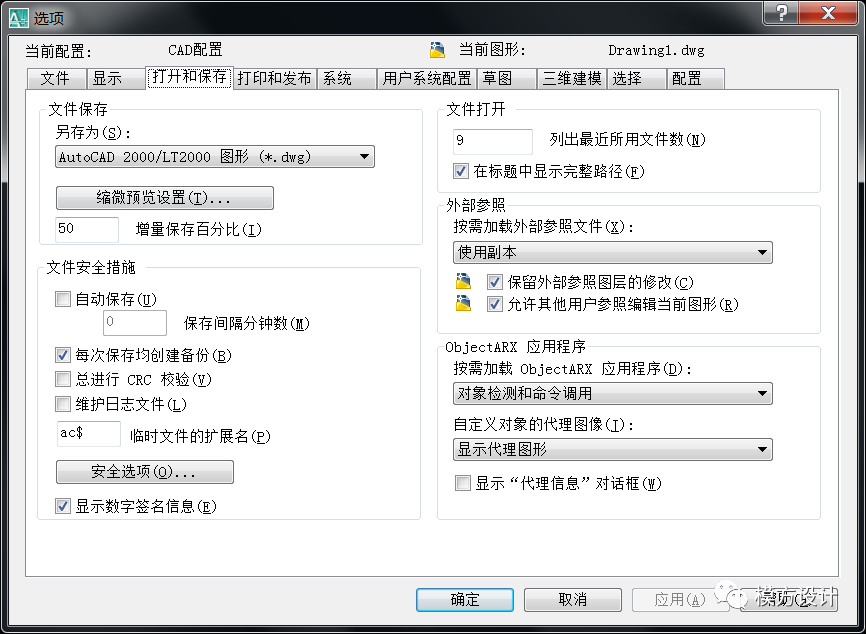

2.文件保存的格式主要是低版本(如AutoCAD2000格式)，自动保存选项关掉，否则会增加系统内存，养成手动随时保存的习惯。

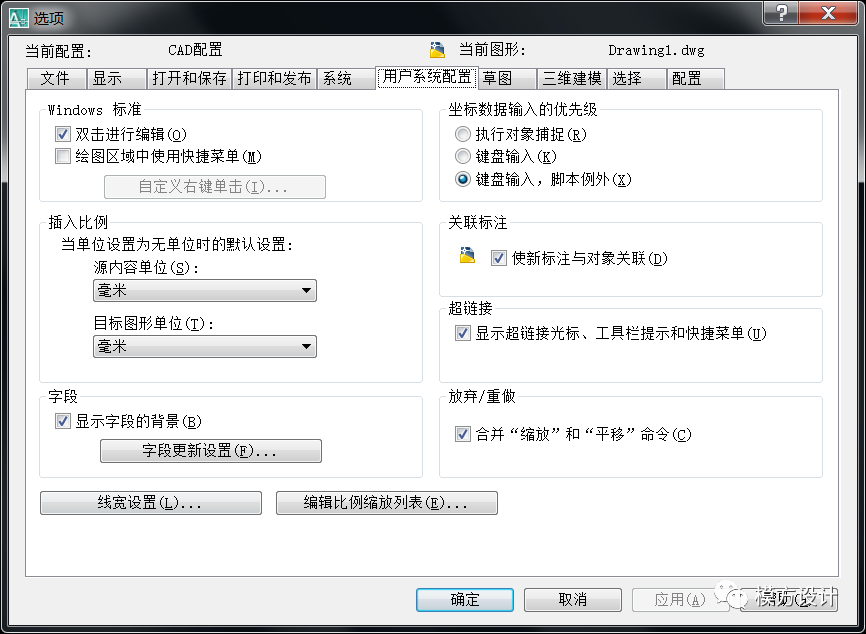

3.把“双击进行编辑”这个选项打开，“绘图区域中使用快捷菜单”这个选项关掉，使用鼠标右键菜单，提高绘图效率。“关联标注”选项关掉，否则标注的图形移动起来，标注会乱跑。

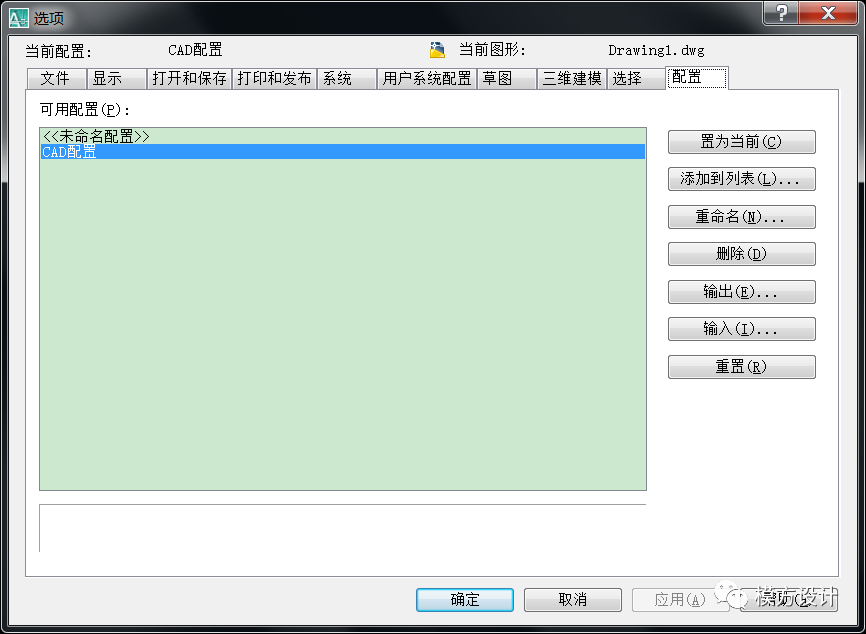

4.设置好了，我们可以输出.arg配置文件，以后重装电脑或AutoCAD软件都可以直接导入进来，不要再重新一一设置。

三.图块

在实际制图操作中，往往会遇到一些相同或相近的图形被重复使用。例如电子线路图中的电子、电气元器件，建筑图中的门、窗，管道图中的阀门、接头等。在 AutoCAD 中，可以使用块命令来定义这些图形，将图形作为整体插入到图形中，并且可以对块图形进行选择、缩放等操作。绘图时定义块可以提升工作效率，节省存储空间。

AutoCAD 中块的特点：可以是绘制在不同图层的不同特性对象的组合；便于图形编辑修改；便于说明及数据提取；块可以嵌套定义。

1.内部块

操作命令：B， BLOCK

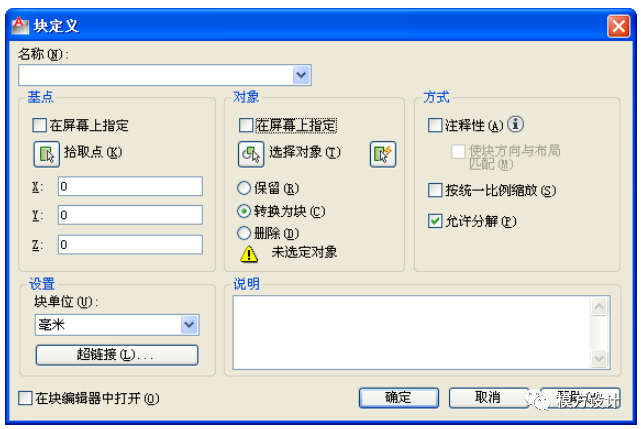

基本操作：输入命令后进入图所示的“块定义”对话框(可以先选择对象再输入命令，也可以先输入命令再选择对象)。

2.外部块

将图形全部或者一部分定义成块，并保存成文件。
操作命令：W， WBLOCK，I

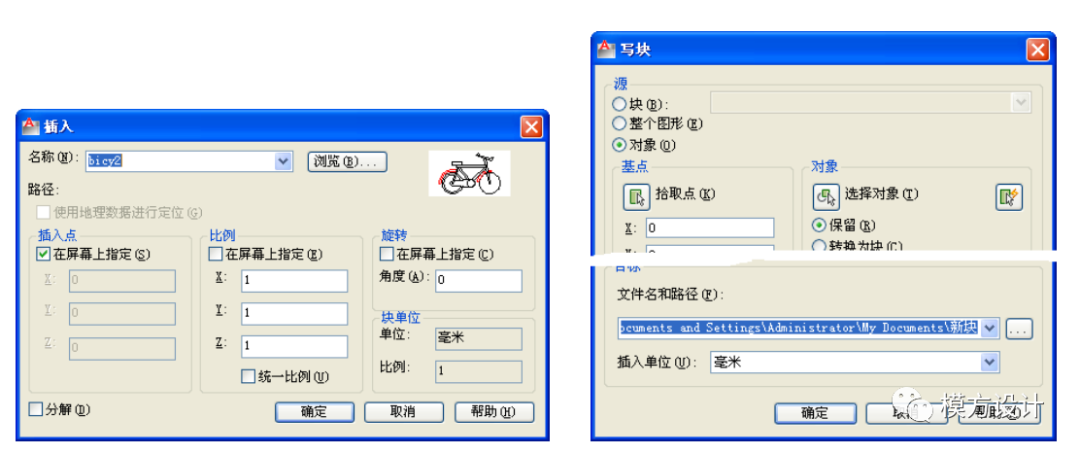

输入命令后进入如图所示的“写块”对话框。AutoCAD 支持将内部块写出成文件，也支持将整个文件和选择的对象保存成新文件。

3.动态块

图块定义后，在插入时只能进行缩放和旋转操作。而在实际使用时，常常遇到图块中大部分结构形状不变，而部分发生变化的情况。如果使用图块分解方法来编辑其中的几何图形，往往会大大增加工作量，甚至有时会出现错误。
AutoCAD 从 2006 版本开始，增加了功能强大的动态图块功能。动态块具有灵活性和智能性，可以通过自定义夹点或自定义特性来操作动态块参照中的几何图形。

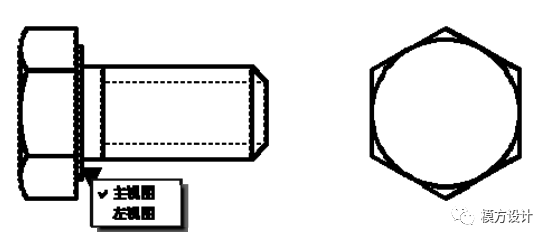

打开文件，如图所示，其中有的图块为可见性控制的图块，选择插入螺栓时，可以指定螺栓的视图。打开文件，如图所示，在选择插入螺栓时，选螺栓规格后，图样中的螺栓会自动发生变化。这些都是通过动态块来实现的。

操作命令：BE， BEDIT
动态块可以基于原有的静态图块，经静态块修改成动态块，也可以在 BE 命令中直接绘制并定义。

4.属性块

属性是从属于块的文本信息，一般作为块的组成部分。属性可以是多行文字，并可以设置文字的格式；属性可以设置隐藏特性，适用于一些隐蔽的信息；属性数据可以作为文件被提取出，输出为*.xls 文件；属性可以作为动态块的组成部分，若组合起来能实现的功能更多。
操作命令：ATT、 ATTDEF、 DDATTDEF

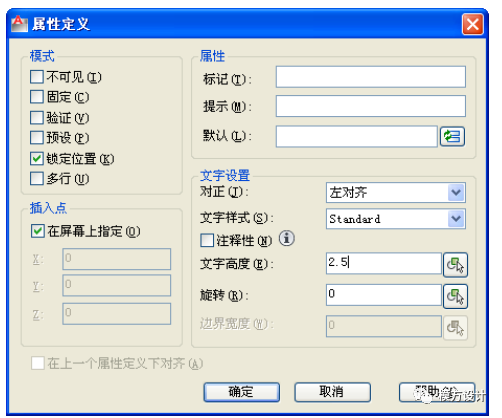

输入“ATT”命令后，弹出“属性定义”对话框，如图所示。

四.图层

在工程绘图时，每次都设置颜色、线型等会导致绘图效率降低，因此 AutoCAD 给出了一个非常重要的概念—— 图层。
图层是一个管理图形对象的工具，利用 AutoCAD 的图层功能，可以很容易地对复杂零部件的图形对象、文字、标注等元素进行分类管理，使各种图形信息清晰、有序、便于观察，而且也将为图形的编辑、修改和打印输出带来很大的方便。
图层就像一层透明的薄片，各层之间完全对齐，一层上的某一基准点准确地对准其他层上的同一基准点，用户可以对每一图层指定在该层上绘制图形所用的线型和颜色，将具有相同线型和颜色的图形对象绘制在同一层上，所有图层上的对象叠加在一起就形成了一个完整的图形。

操作命令：LA， LAYER

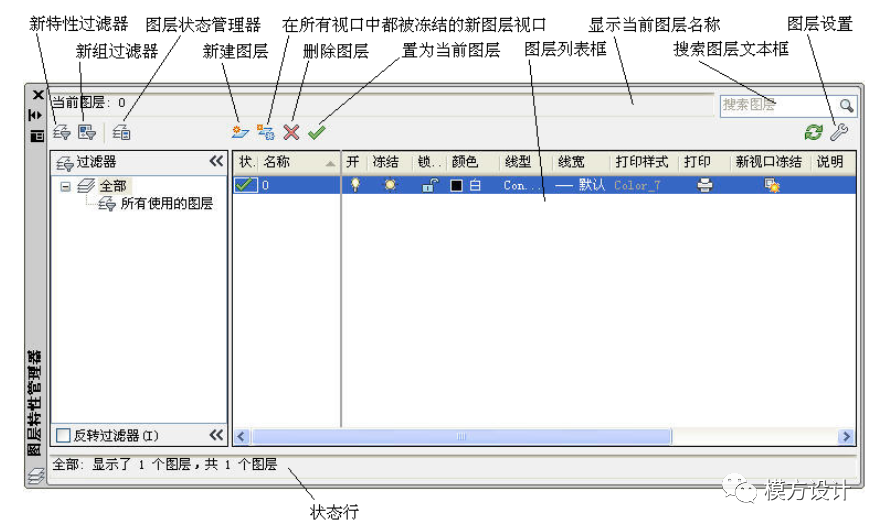

打开“图层特性管理器”对话框，如图所示。
