修剪在CAD绘图过程中可以说使用频率非常高的功能了，如果能够应用得当，相信肯定可以提高不少绘图速度，下面周站长就给大家总结一下。

1、修剪命令TR

最为常用的命令

用法1：tr空格两次，哪里不要点哪里；

它可以修剪有一条剪切边或者两条剪切边之间的对象

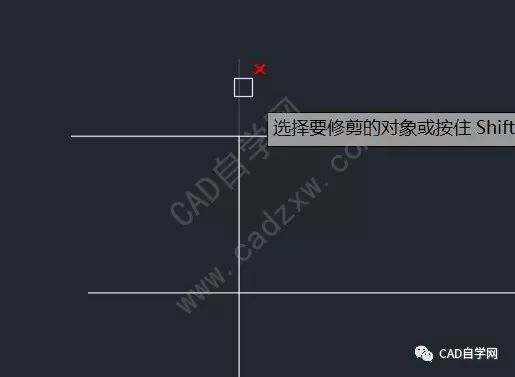

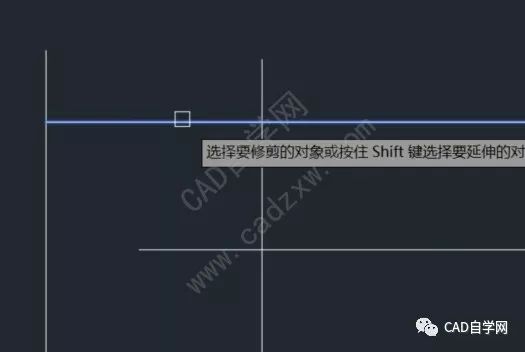

一条剪切边：

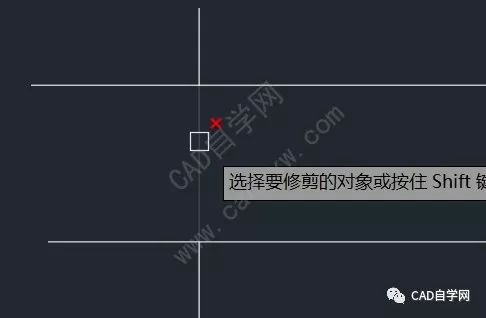

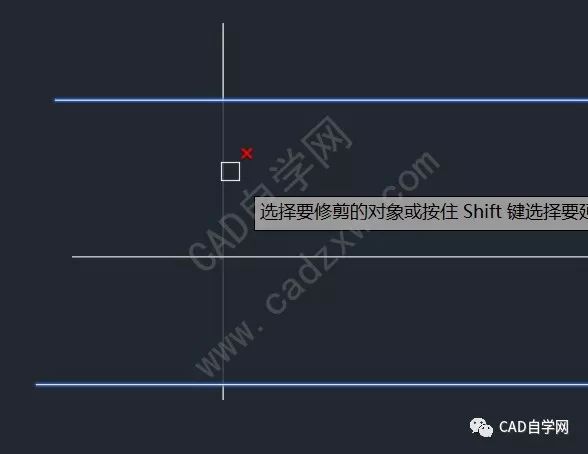

两条剪切边：

按住shift可以进行延伸；

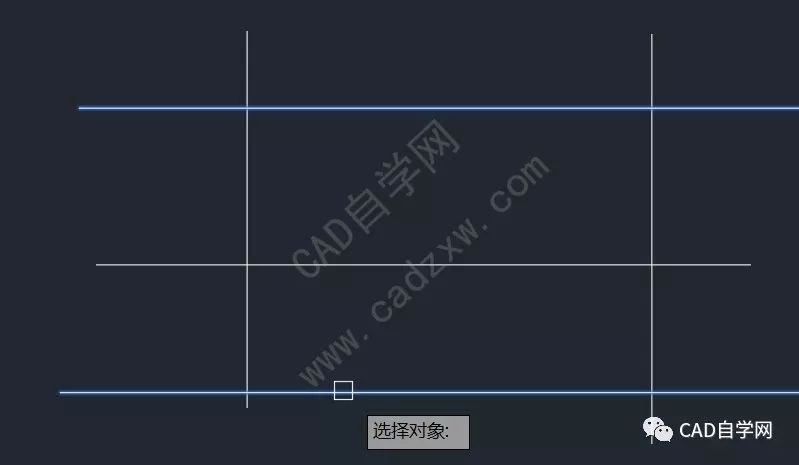

用法2：tr空格一次

提示我们选择对象，这时候选择的是剪切边；

空格选择修剪的对象；

可以将多条线之间的一次性修剪，结合TR两次空格使用，提高绘图效率。

2、圆角命令F

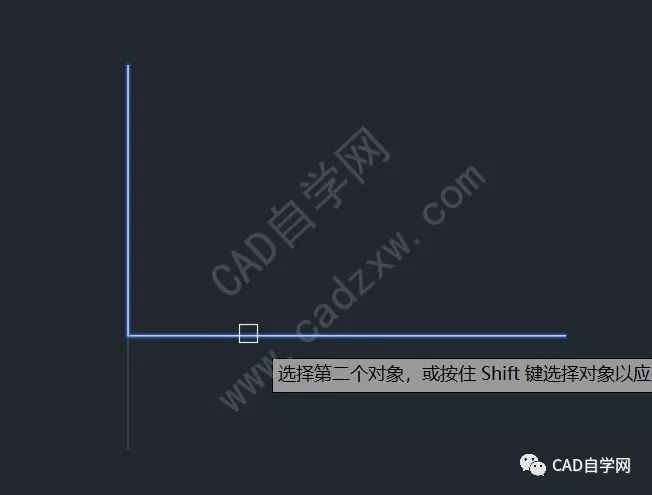

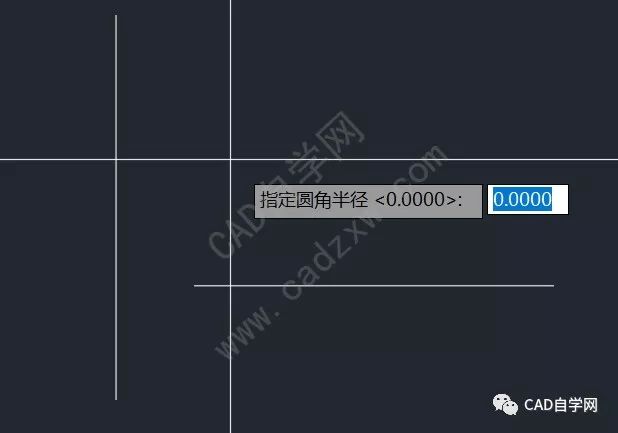

F倒圆角，将半径设置为0，快速修剪；

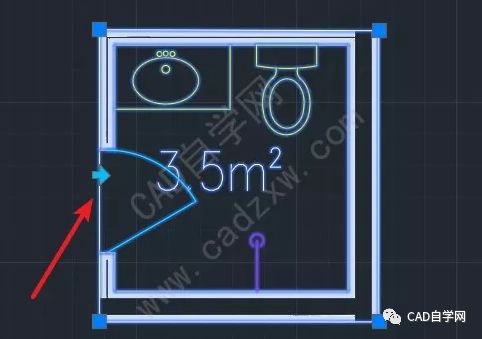

3、布尔运算

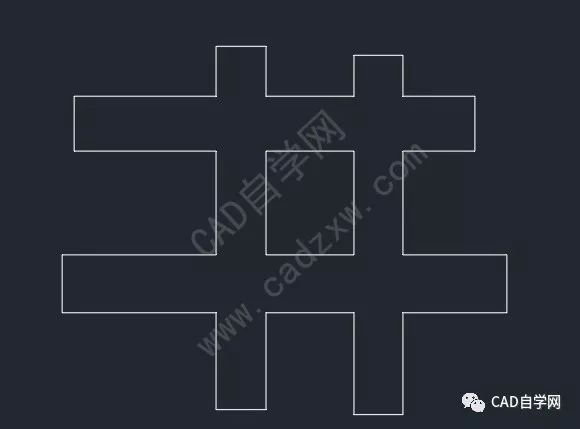

比如并集

如图，先reg面域，在uni。

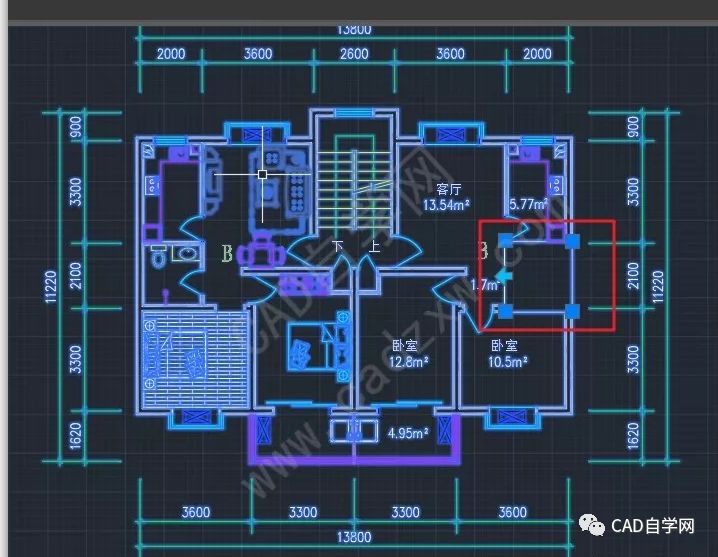

4、裁剪命令

这个之前讲过，这里就不在细讲了，需要的点我。
