买了台飞利浦276C8

一时兴起，要入TypeC的坑啦。遇上了JD促销，白条免息，送台灯，还能评价返e卡，于是就有了这篇文章。

---

首先是价格，据说这个促销价格还不如去年双11，所以不能给满分。

然后是功能，下单之前被色域指标迷惑了，在aoc的和这款之间选了276C8；付款之后发现aoc上带的USB扩展坞功能，276C8居然没有。。。敢情扩展坞功能是我自己脑补出来的，算是有一个功能需求没有得到满足。

仅有C口（含PD，否则也不会买），没有扩展坞功能。。

所以这篇文章，主要也是我给276C8显示器加扩展坞功能的尝试和探索。配套的电脑是小新Pro13，i5款。

---

一开始，type c线直连，显示和充电都正常。说明没有基础病，娃哈哈。

尝试1——接着，上orico的typec扩展坞，显示器的c-c线接入扩展坞的typec口，win10自己提示dp设备有问题。因此这条路走不通了。

分析：进行了实验，用c口的u盘/移动硬盘接到增扩展坞，却是可以用的，而且可以超过480Mbps，说明orico这个typec扩展坞的c口也是全功能的，凌乱了。。。问题原因到底会是什么呢？

orico typeC扩展坞上镜，其他细节请忽略

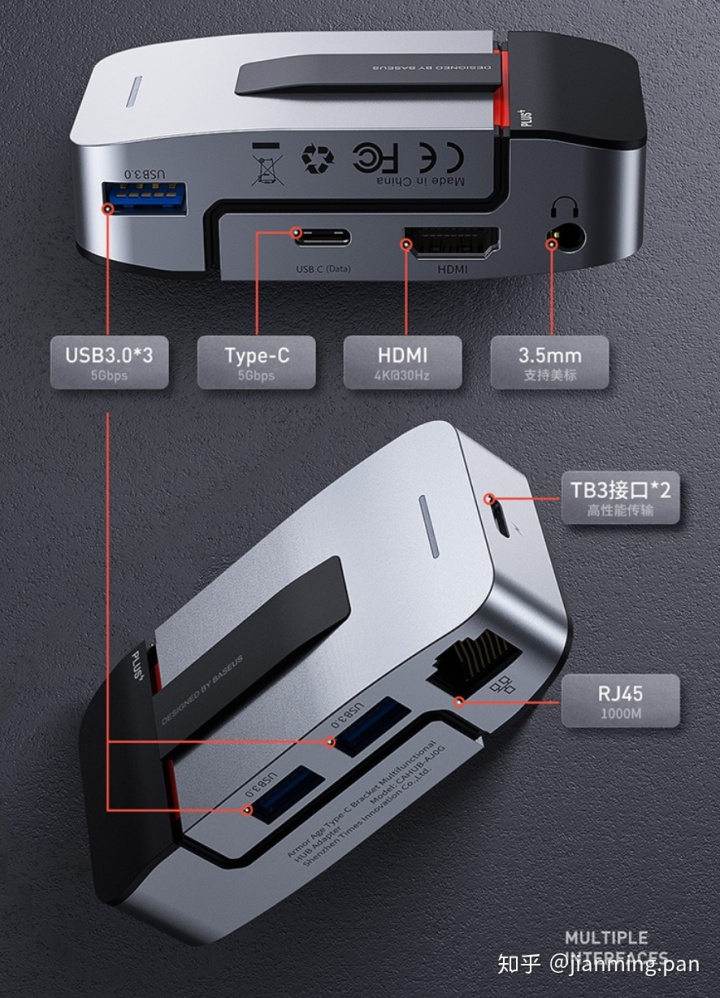

接着在网上搜了一圈，发现带雷电口的扩展坞的c口支持数据、视频、供电同时传输，遂找来同事的倍思扩展坞（双typec），声称支持雷电口。

尝试2——使用扩展坞正常接法，用c-c线把显示器和扩展坞的c口连接起来，竟然直接出现了意料之外的情况？！

供电失效了！！！什么鬼？！

实在解释不了，按照这款扩展坞的规格宣传，是可以显示和供电共存的，对全功能typec应该也是同理。另外，在这个情况下，扩展坞的usb扩展功能（usb网卡、u盘、读卡器）还是都可以正常使用。

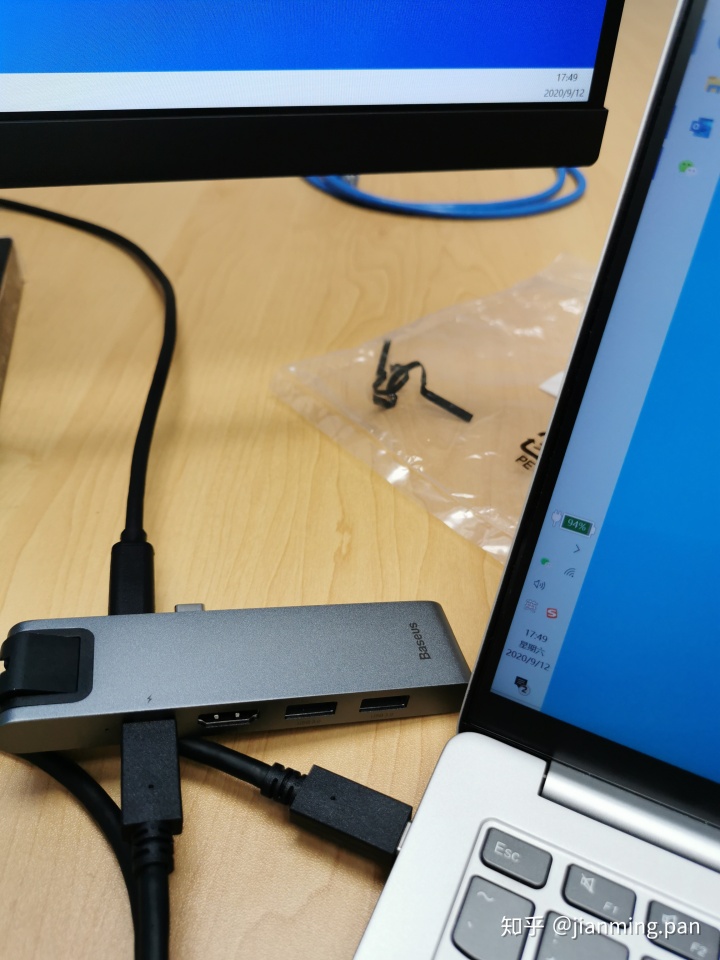

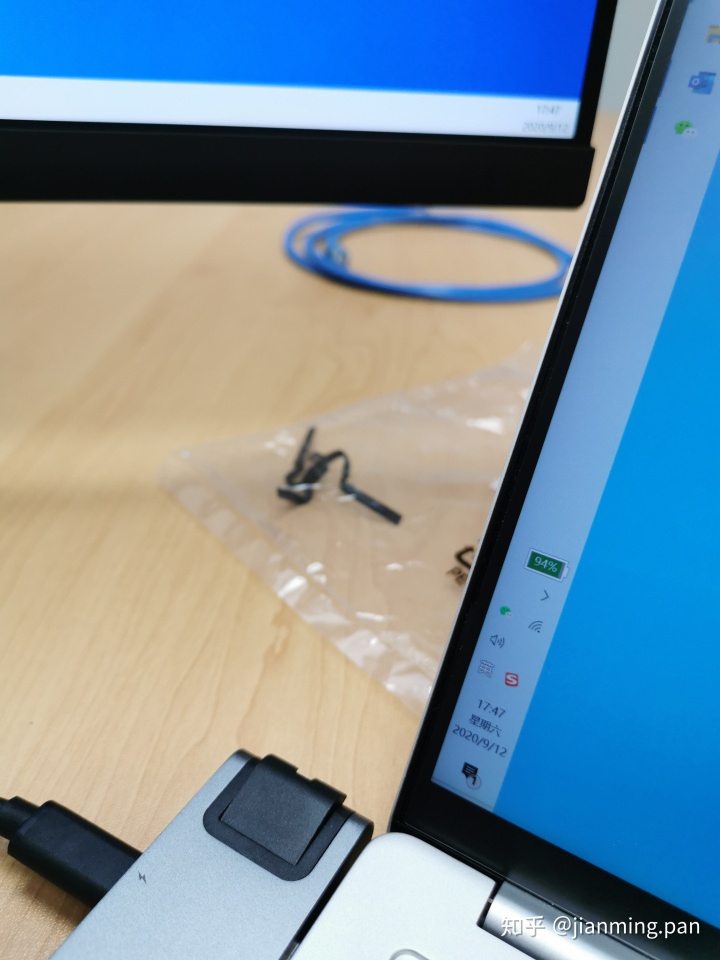

接法示意，注意看电脑没有在充电。

这时，更奇怪的事情将要发生。。。

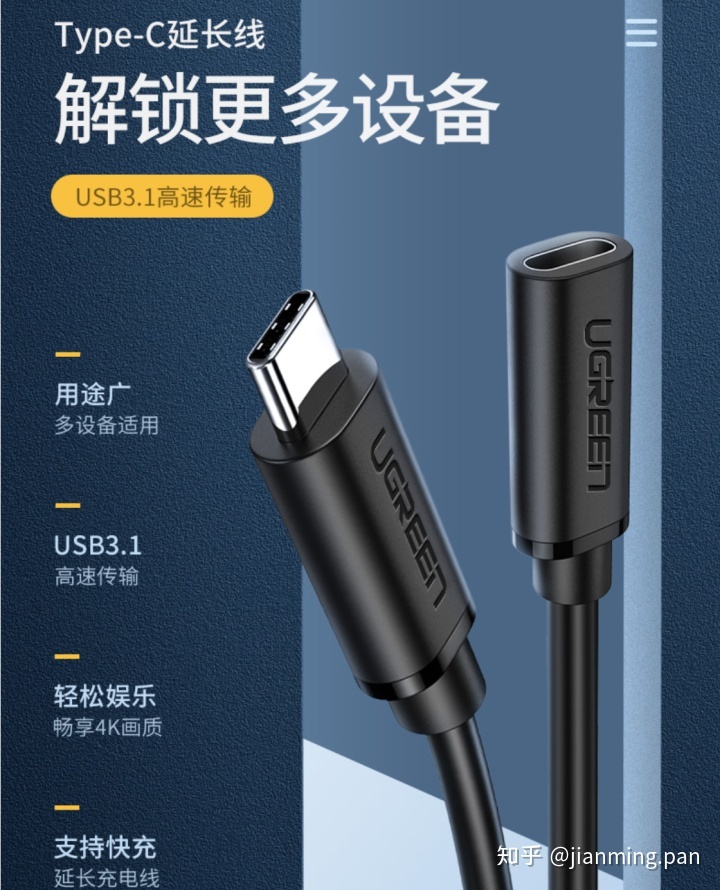

额外买了一根typec延长线（绿联的公转母线，声称可以数据、充电、视频都支持，事实应该也是支持的）。

嗯，就决定是你了。

给显示器配的c-c线，在扩展坞这段给延长了一下，反复拔插了几次，充电功能回来了！！这又是什么操作啊，如何解释呢？？

这里的操作貌似有2个必要条件，一个是需要加上绿联的延长线，二个是先把扩展坞接上电脑再反复插拔typec连接线，就能把PD功能接回来。

不管出现了多么怪异的情况，这都只是在电脑侧做扩展，离我预想的把扩展坞留给显示器还是有差距（虽然回头想想，其实没有差别的——差别可能在于只能用于双typec的电脑）（像手机接显示器的话，就算接延长线，按照后面的尝试，确实没法把扩展坞转移到显示器端）（只能后续再买其他扩展坞尝试了)

尝试3——于是，

连法：c-c视频线（双公头）接电脑的一个c口和扩展坞的雷电口，延长线连扩展坞的第一个c口（母头）和显示器（公头），相当于反向接扩展坞。值得注意的是，在扩展坞还没有接入显示器，只连了电脑的情况下，扩展坞的任何功能都不起作用。

结果：用延长线将扩展坞接上显示器后，显示和充电都可用、但是usb扩展功能失效了。显示器添加扩展坞失败。

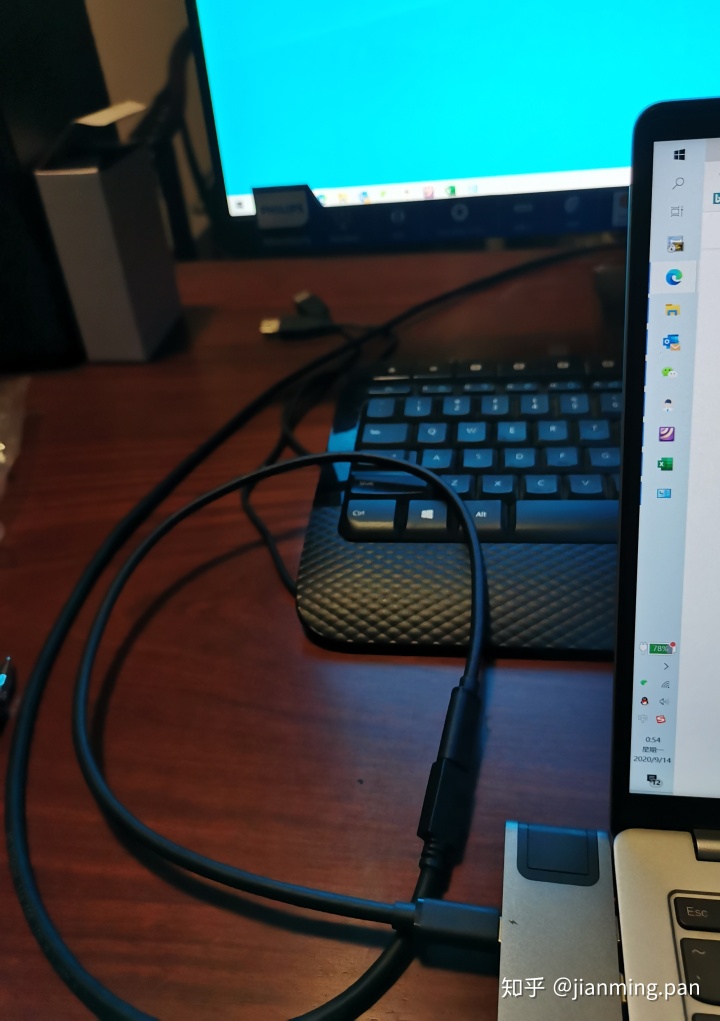

有显示、可充电。但是USB扩展不可用（本来接有U盘，没拍照；Windows上也没有多出usb千兆网卡）

尝试4——连法：延长线接到了扩展坞的第二个c口。结果：无显示、无扩展、无充电。

分析：和这种双c口扩展坞的设计有关，两个输入c口对应的功能不一样，第一个c口对应雷电口，第二个c口对应usb其他扩展功能（u盘、网卡等）。

因为连显示功能都没实现，就没有拍照。

尝试5——连法：换个方向，视频线连显示器和扩展坞的雷电口，延长线连电脑和扩展坞的第一个c口。结果：显示、充电可用、但是usb扩展功能失效了。（同尝试3，显示器添加扩展坞失败。）

注意状态栏，有充电，有显示，但是u盘没有弹出来。

尝试6——连法：视频线连显示器和扩展坞的雷电口，延长线连电脑和扩展坞的第二个c口。结果：仅usb扩展功能可用，无显示、无充电。

分析：结合尝试4，印证了双c口扩展坞的设计的说法。

---

总结：扩展坞的尝试失败了，根因可能存在两方面。一是显示器的c口，应该只存在传输DP信号，根本不存在USB SS的数据传输；二是扩展坞本身c口设计不支持视频、数据同传（所谓的DP Alter Mode？尽管扩展坞c口可以传数据，但是DP显示信号没法传）。

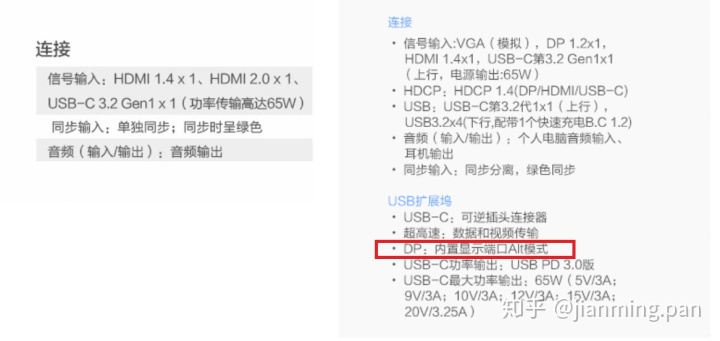

左侧是276C8的spec，没有扩展坞；右侧是飞利浦另一款带扩展坞的TypeC显示器，扩展坞支持DP Alter Mode。

1）typeC口仅有PD功能，或不支持显示器输出的，typec扩展坞肯定是不行；（这样会刷掉大部分扩展坞）

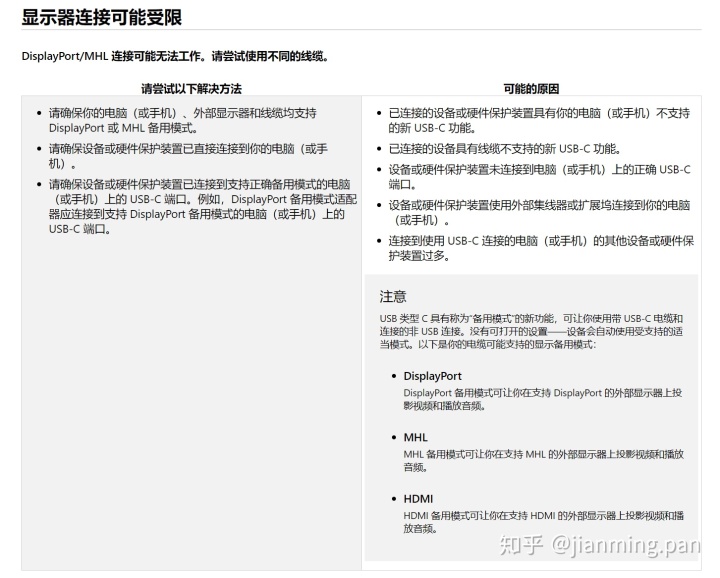

Win10给出的orico扩展坞PD功能的c口接入type显示器时候的提示。

2）有全功能口的扩展坞（一般宣传为雷电口），都是双typec输入端（公头）设计，其两个口的功能是不一样的，根据飞利浦那一款的介绍，c1口对应雷电口，c2口对应usb其他扩展功能，包括同事的倍思双typec输入端扩展坞也是这样的（仅接c2口，扩展功能可用），会造成接两个口时的不同结果——第一c口没有usb扩展功能，第二c口只有usb扩展功能。（这样，大部分的雷电扩展坞也被枪毙了。

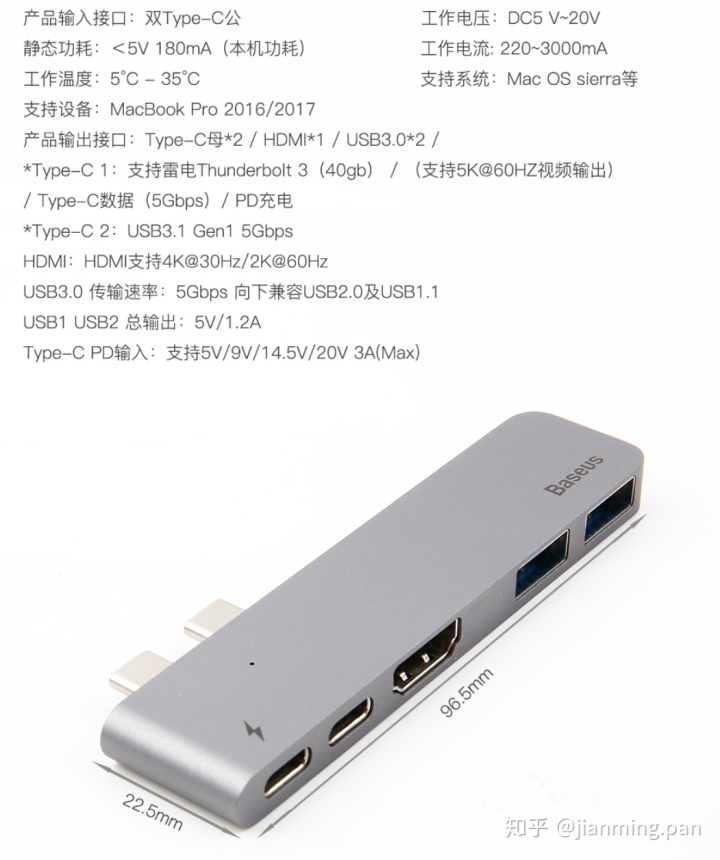

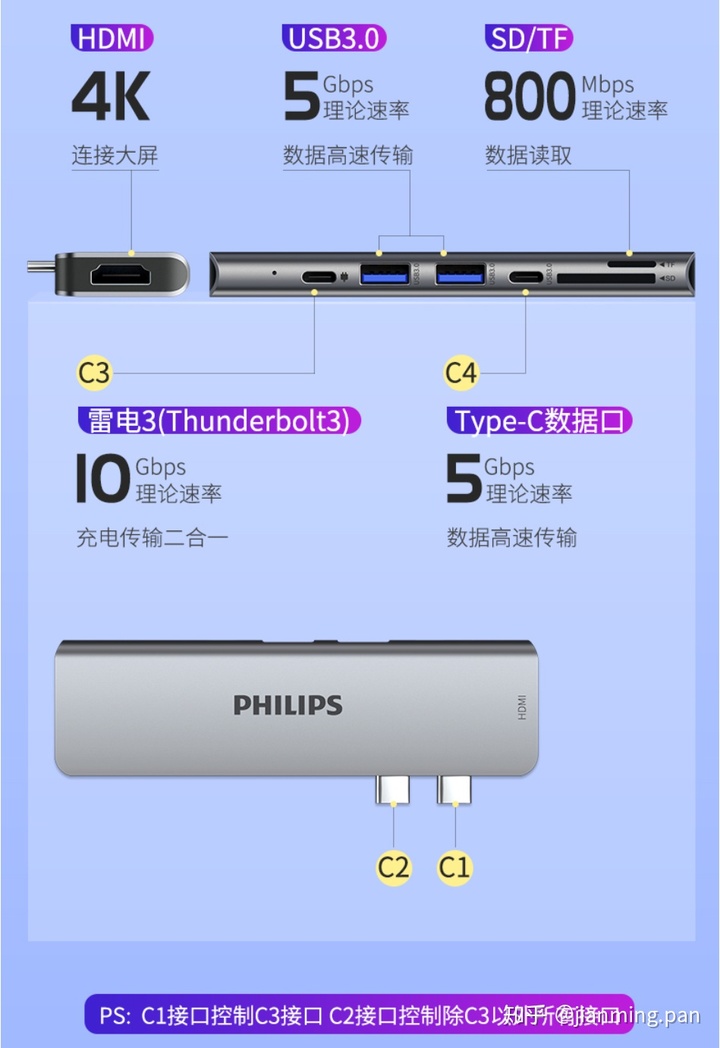

飞利浦的扩展坞明确写了这样的设计规格。

---

后续再分析一下各种雷电扩展坞是否能够满足我的设想。

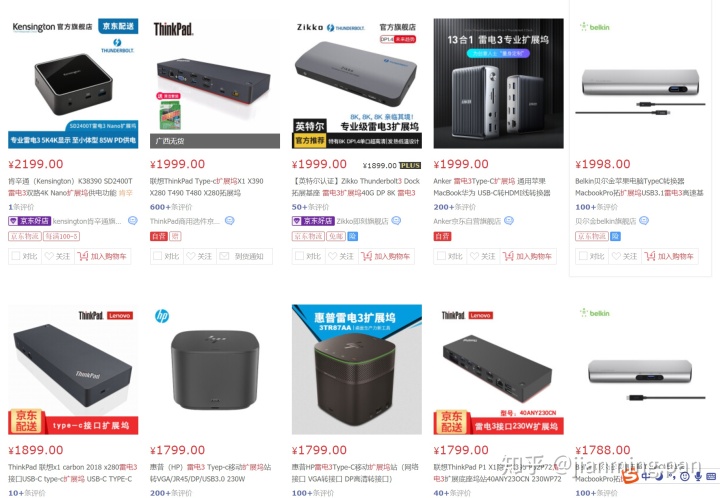

首先，那种带外置供电、全功能的雷电扩展坞，太贵买不起，也没必要尝试。

对，说的就是你们。

其次，双口TypeC的扩展坞，因为固有设计问题，也不能考虑了。一般来说，能够充电、视频、数据的全功能typec输出口（雷电口），并不具备usb扩展功能。而具备输出typec口的扩展坞，还需要考察是否能够全功能（支持视频输出、充电）（所以绝大部分应该都不行了，扩展坞都把这些功能拆分了）

嗯，不要轻易说再见。

接着，按照大部分雷电扩展坞的设定，都是一个上行，一个下行（都由TypeC做物理接口），然后带出一票usb控制功能（网卡、USB口、读卡器等等）（因为是想给显示器加扩展坞，HDMI等显示功能在这里就不考虑了），单一口、不带外接电源（或者直接从C口取电）的扩展坞，应该就是研究对象了。但是还是要注意，输出typec口能支持DP视频输出接显示器吗？

可惜似乎真的不存在这样的设备呀！！！不会再有输入是typec（支持显示）输出还是typec（支持显示）这样设计的扩展坞了。

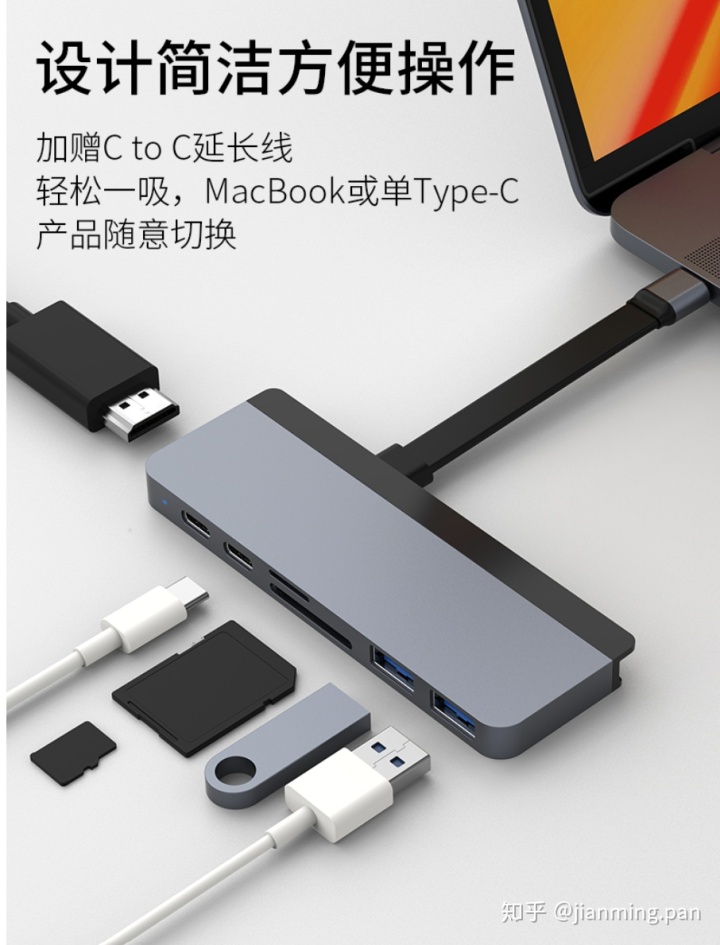

输出侧的c口，只支持数据传输，只好pass

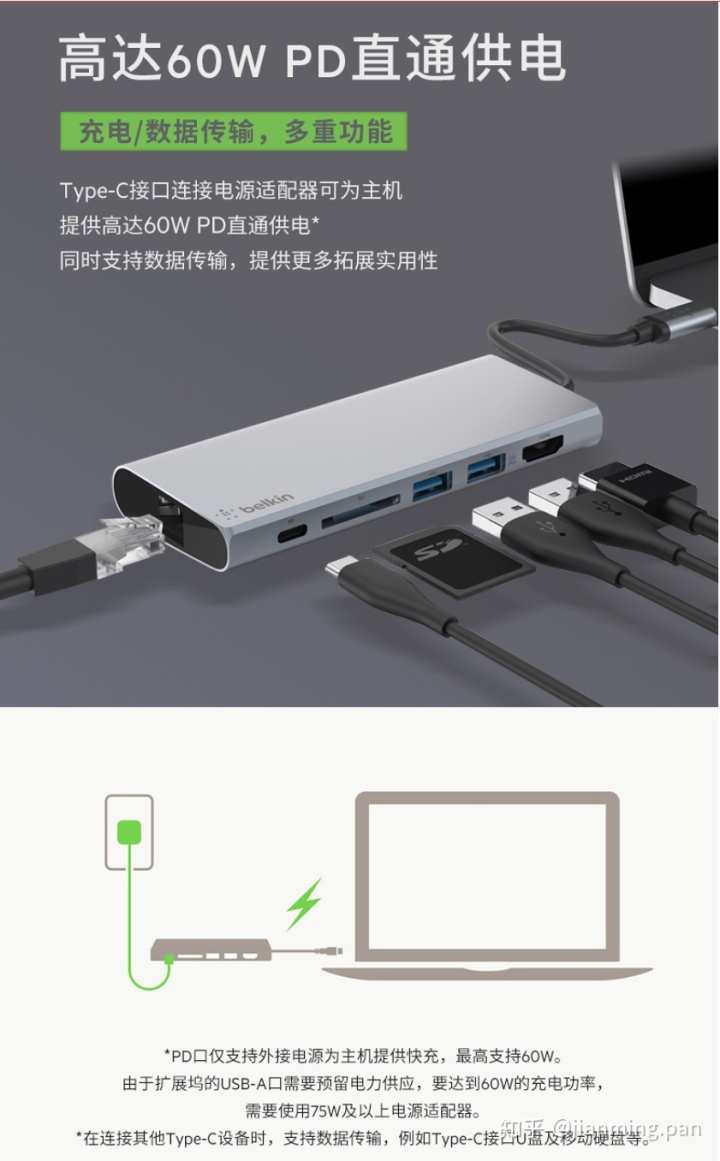

这款说了支持数据传输+PD，但并没有提到alter mode或者支持显示功能。pass。

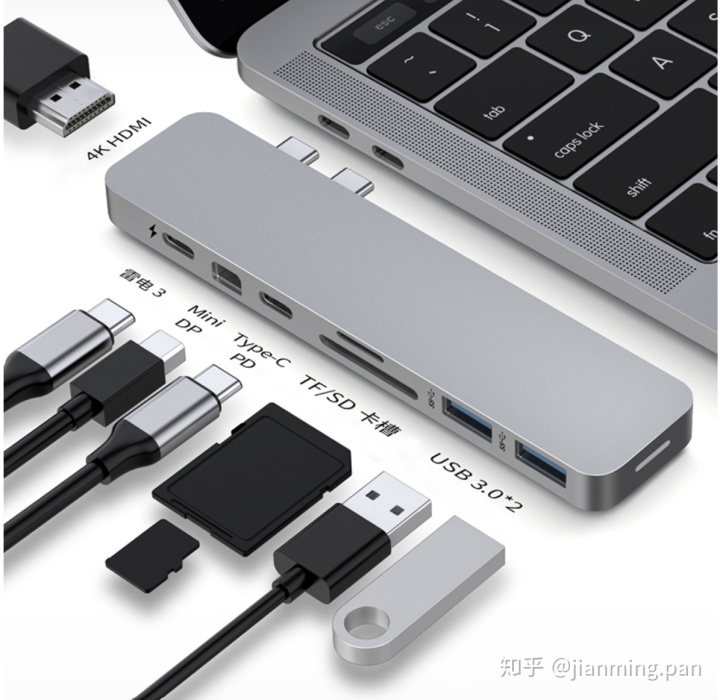

这款组合式的，有2个雷电，结果客服说拼起来只是便于携带，不能用的。pass。

C1口，显示、充电都支持，只是不知道usb扩展功能有没有连着，大概率没有。pass

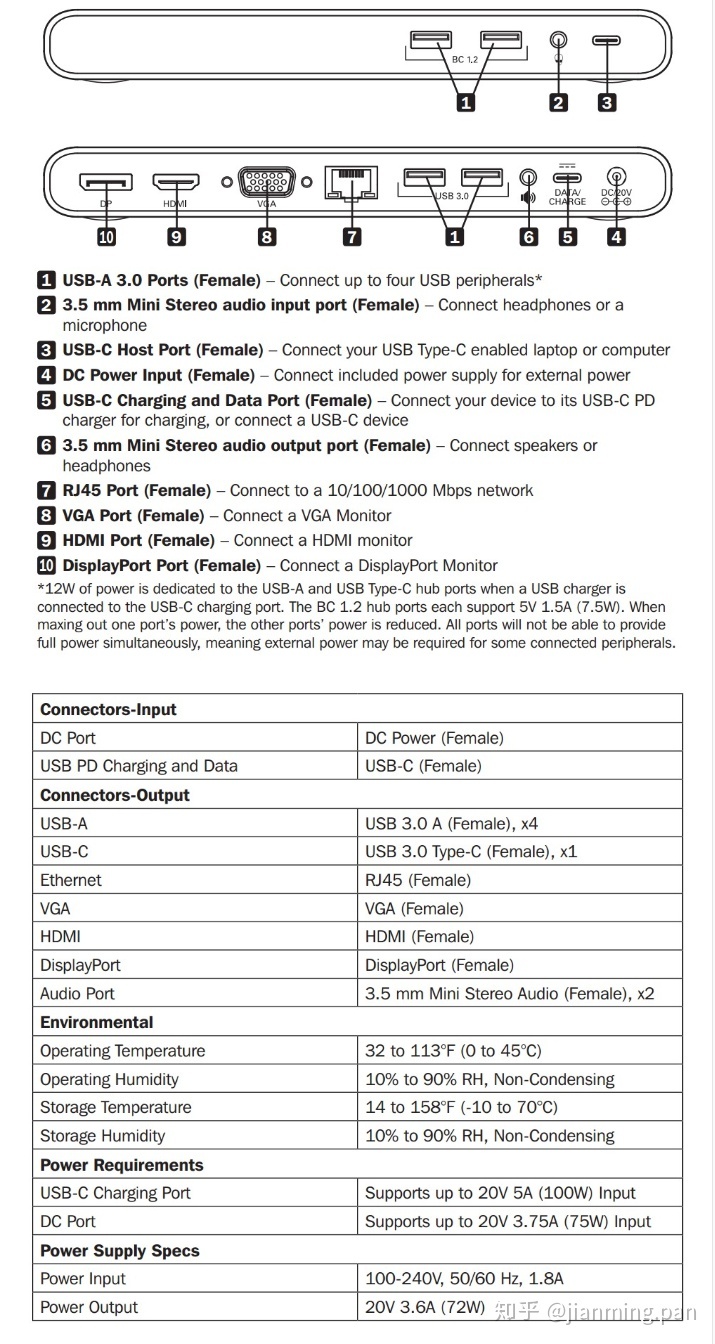

这款应该是相对符合的了，可是还是有一点点贵。并且没有明确提到支持Alter mode（视频传输）。商家也说了不太可能支持我的设想。pass。

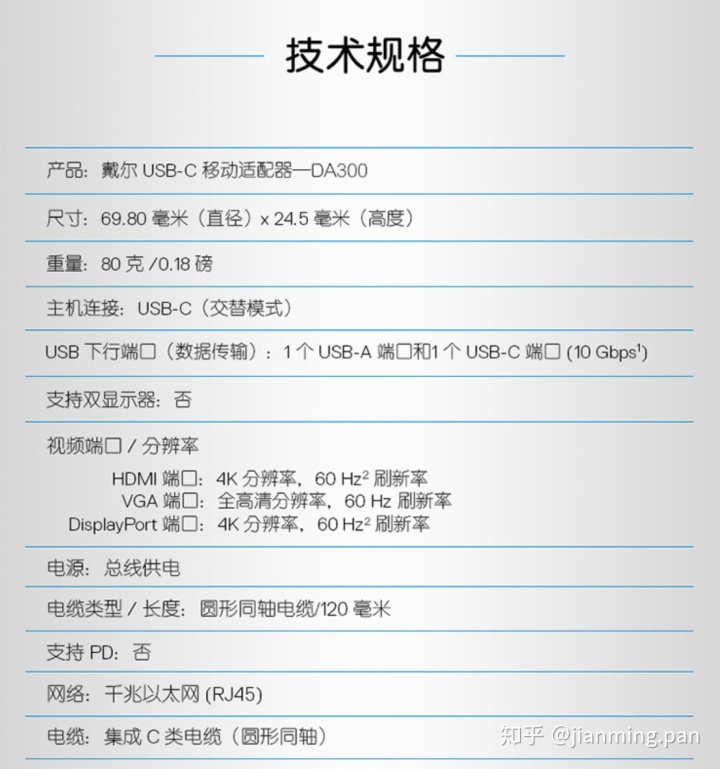

典型的，DA300声明不支持PD。同时也没有说下行C口可以传视频，并且有一个单独的DP。pass。

至此，市面上能买到的不用外接供电的typec扩展坞已经全部阵亡。
